全地形电动履带式推土刮平作业车

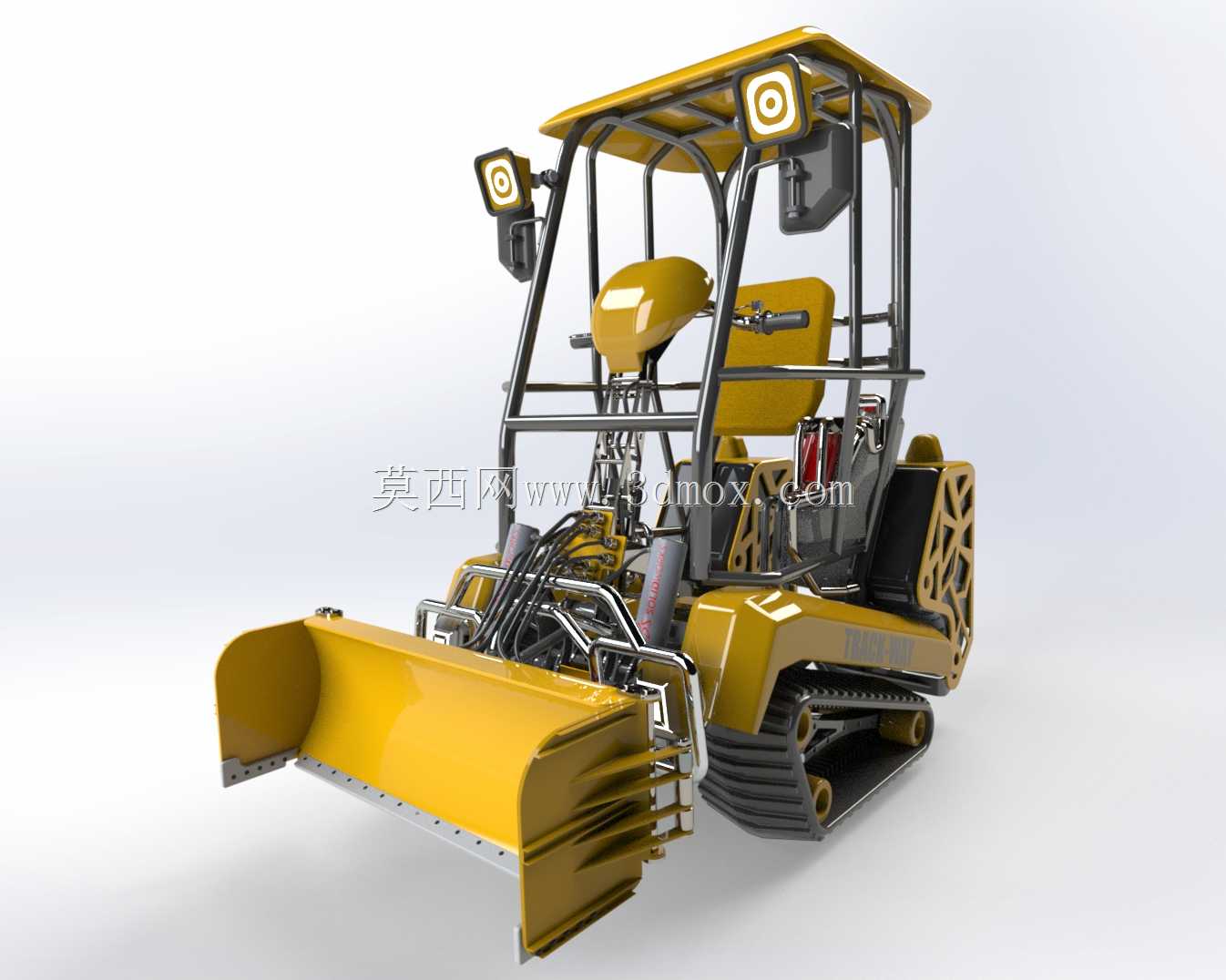

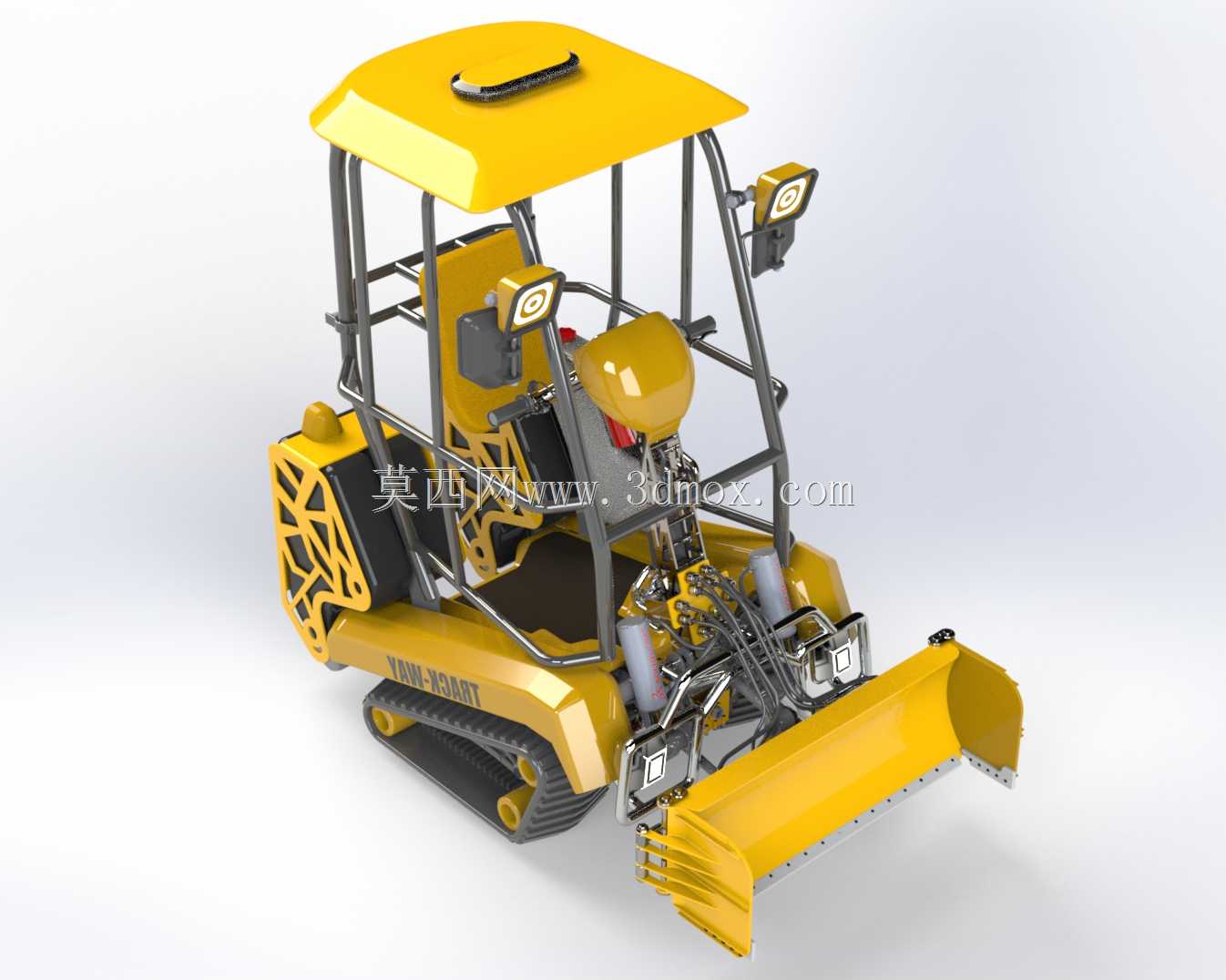

　　这套履带式小型作业装备的三维结构，围绕山地、果园、林间便道、坡地整治等轮式设备难以进入的场景展开。整机前部配置宽幅推铲，可完成表层土壤推移、散料归集、场地粗平、积雪清理和轻型障碍物推开；后部预留动力输出接口，能够挂载简易拖具或外接液压辅具，使同一底盘在养护、农业和小型工程之间切换。

　　建模时先确定履带接地段与整机重心的关系。坡地长时间行走要求重心尽量落在接地轮廓中部，因此驾驶座、电控部件和液压元件集中布置在底盘上方，推铲通过前置臂架与车架连接，避免满载时前端过度下沉。履带采用低接地比压思路，接地长度和轨距在狭窄通过性与横向稳定性之间折中，既能沿林间窄路转向，也能在松散土面减少下陷。

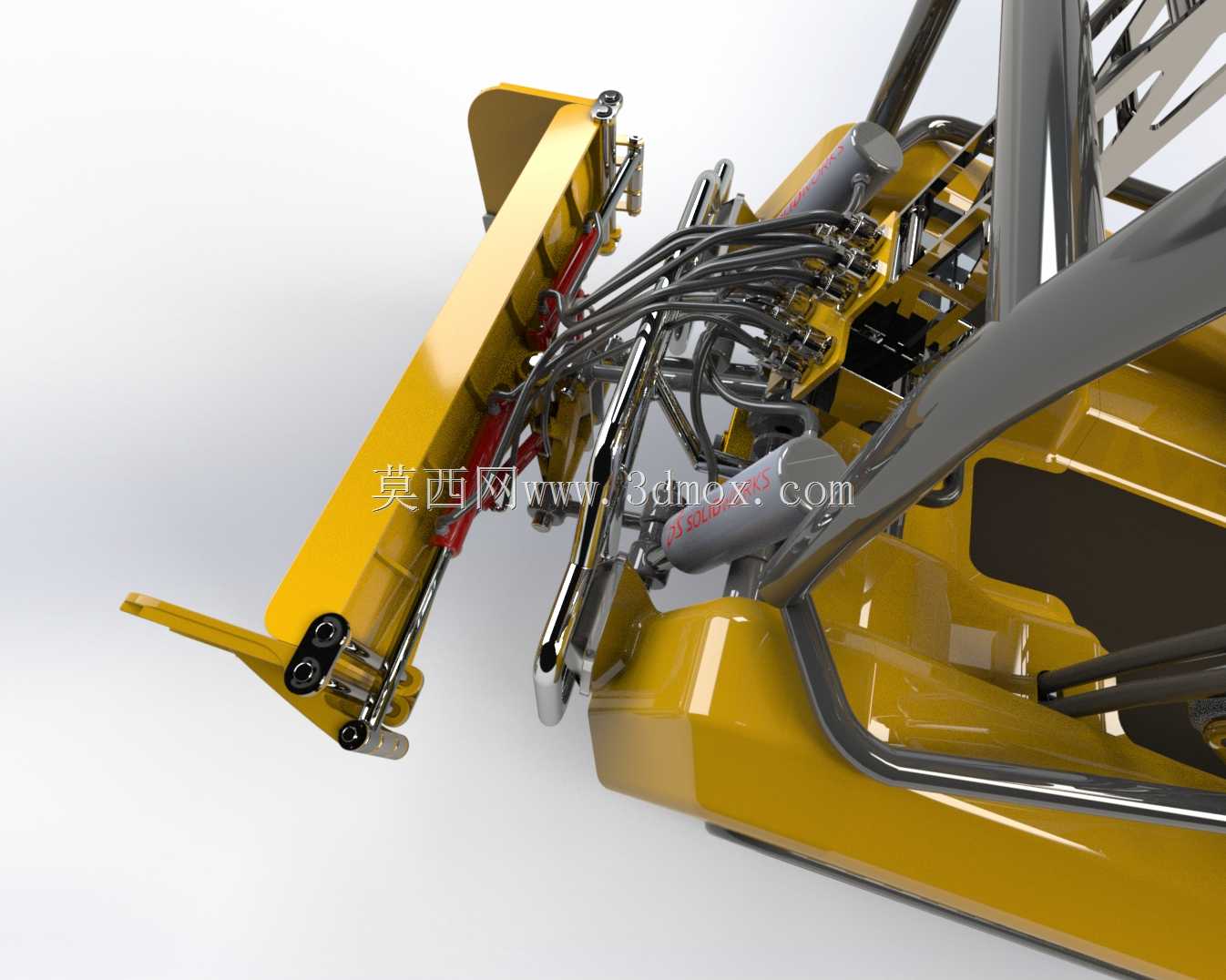

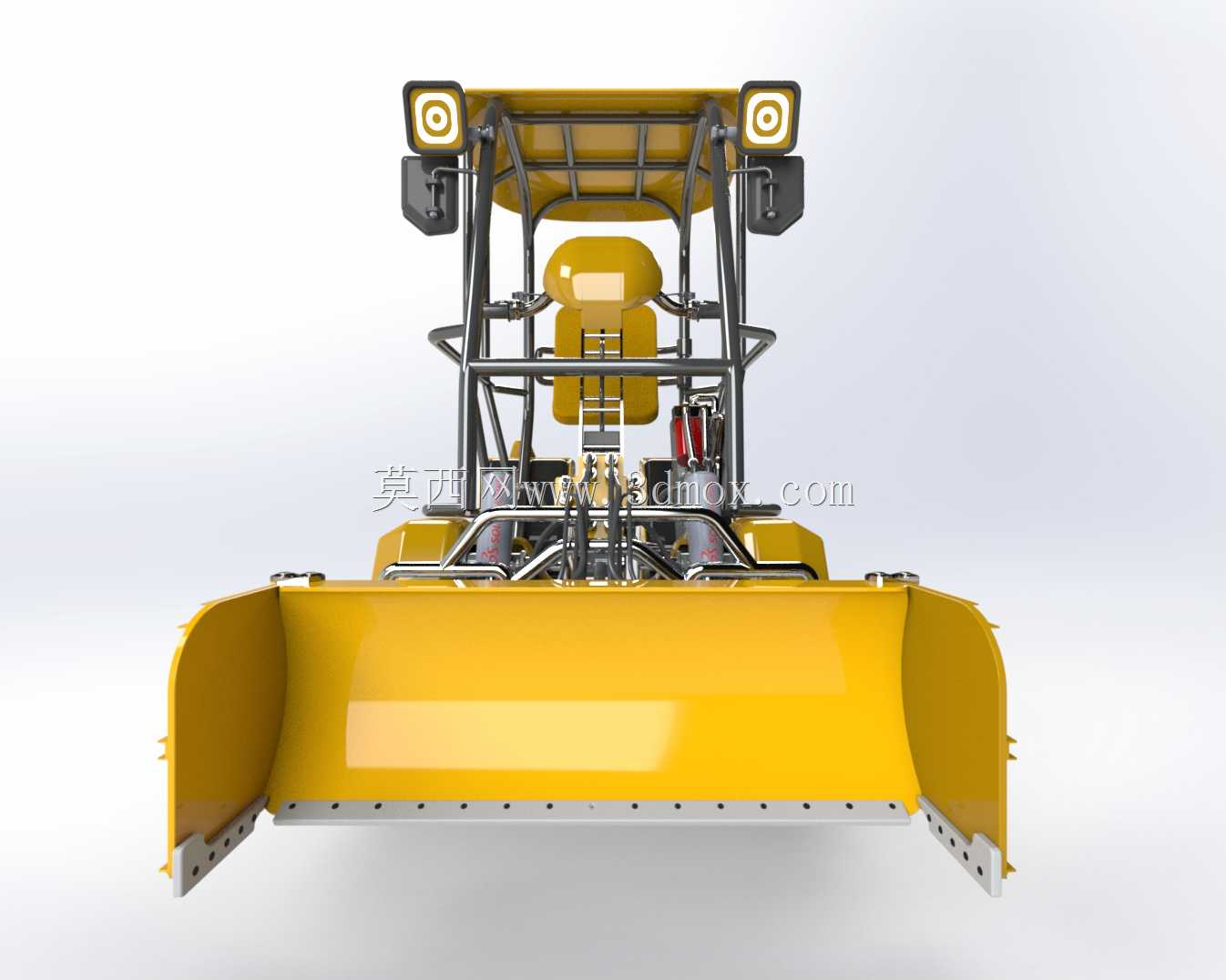

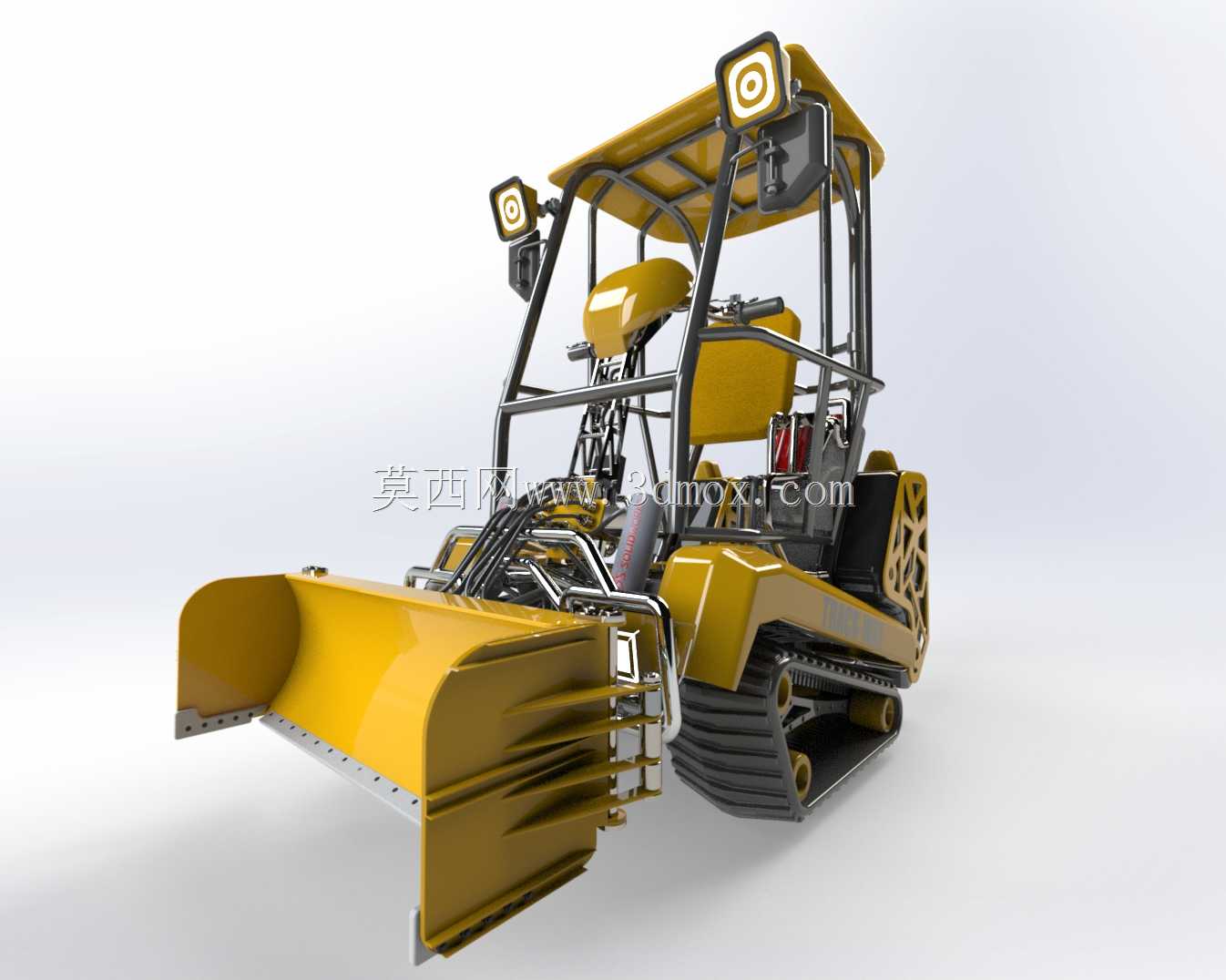

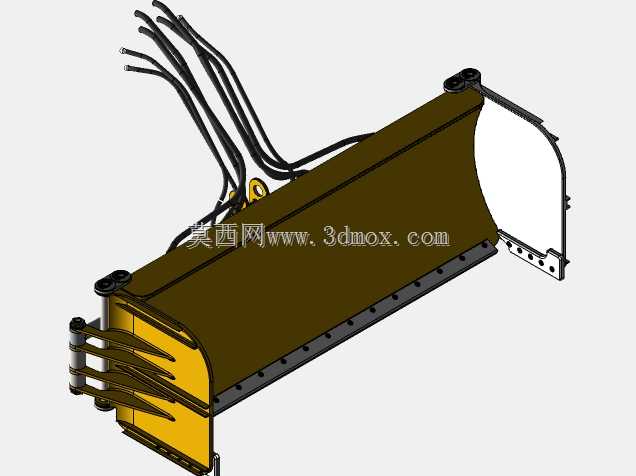

　　前部工作装置以推铲为核心，铲面曲率兼顾物料翻滚和推移阻力，铲刃采用平直边界，便于贴地刮平。举升和角度调整通过液压油缸完成，油缸铰点位置没有单纯追求大行程，而是结合推铲在地面、转运和越障三种姿态校核，保证铲刃离地间隙、下压力和收铲高度都处于可用范围。臂架与车架连接处形成主要承载框架，建模时需保留销轴、衬套和加强板的装配空间，避免后续运动干涉。

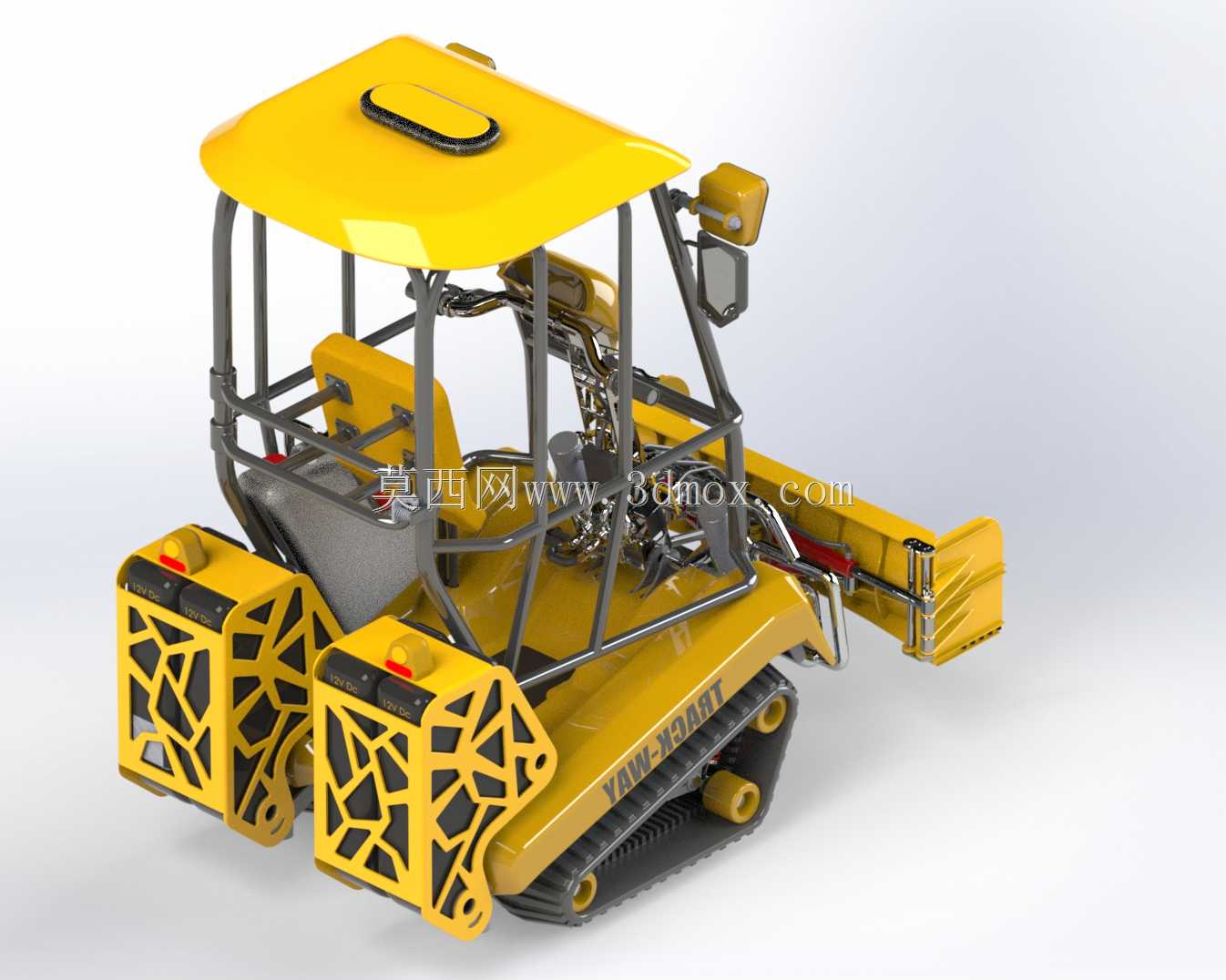

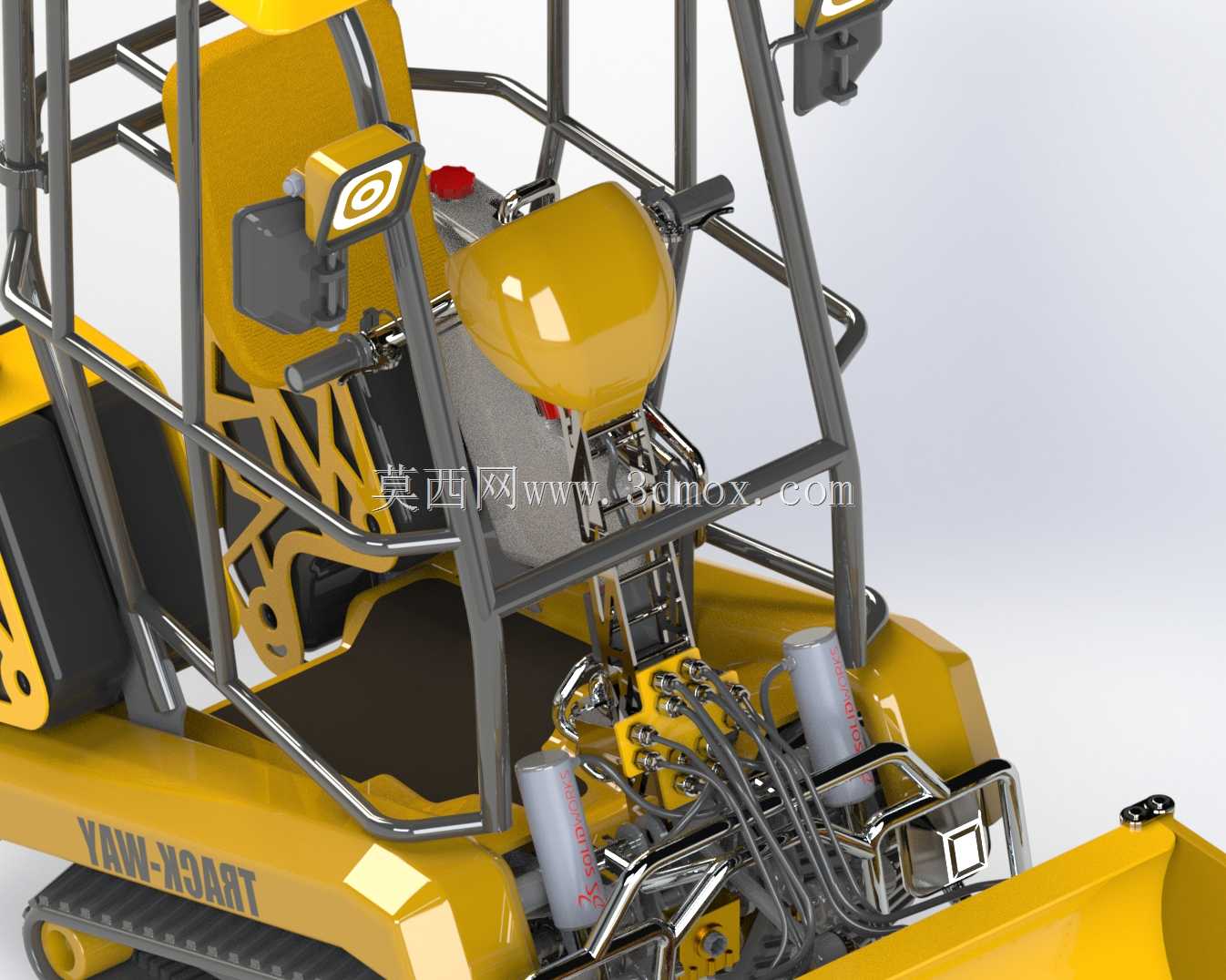

　　驾驶区采用开放式防翻架结构，顶棚遮挡日晒雨淋，四周不设置封闭车门，便于操作人员观察铲刃和履带边缘。座椅位于车体中线附近，操纵件按左右手分工布置，液压手柄与行驶控制件之间留出明确操作边界。前后灯具安装在防翻架立柱上，线束沿管架内侧走向，既保护线缆，也减少外挂支架数量。

　　动力方案采用双电机驱动，左右履带可独立调速，转向时通过速度差实现小半径回转。液压系统提供多路输出，除推铲举升、摆动外，还预留前端动力输出和辅助液压接口，可连接碎枝、清扫、吊运等轻型属具。电池、控制器和散热部件布置在座椅下方及侧部舱内，维修侧盖需要考虑拆装方向，不能被履带架和座椅骨架遮挡。

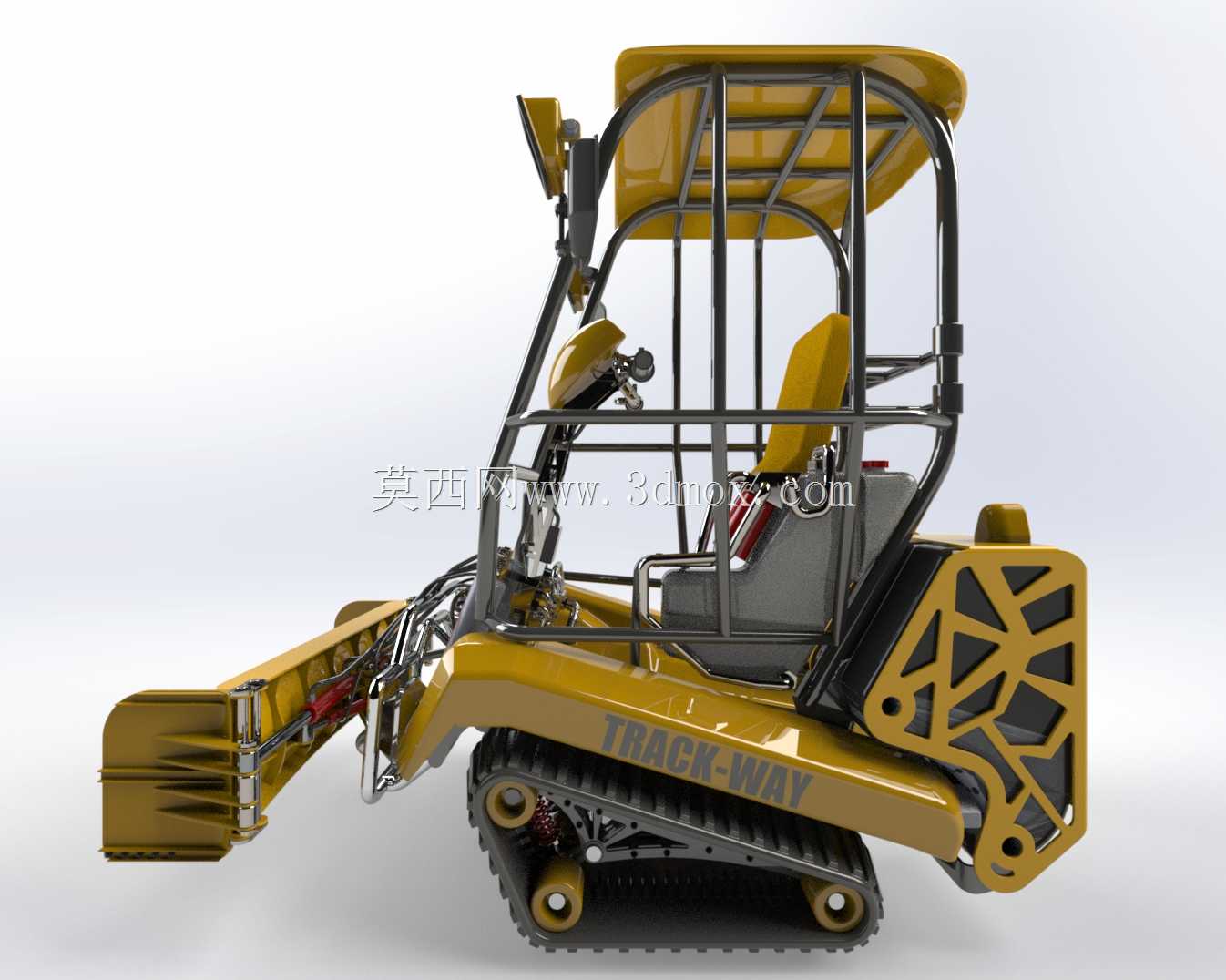

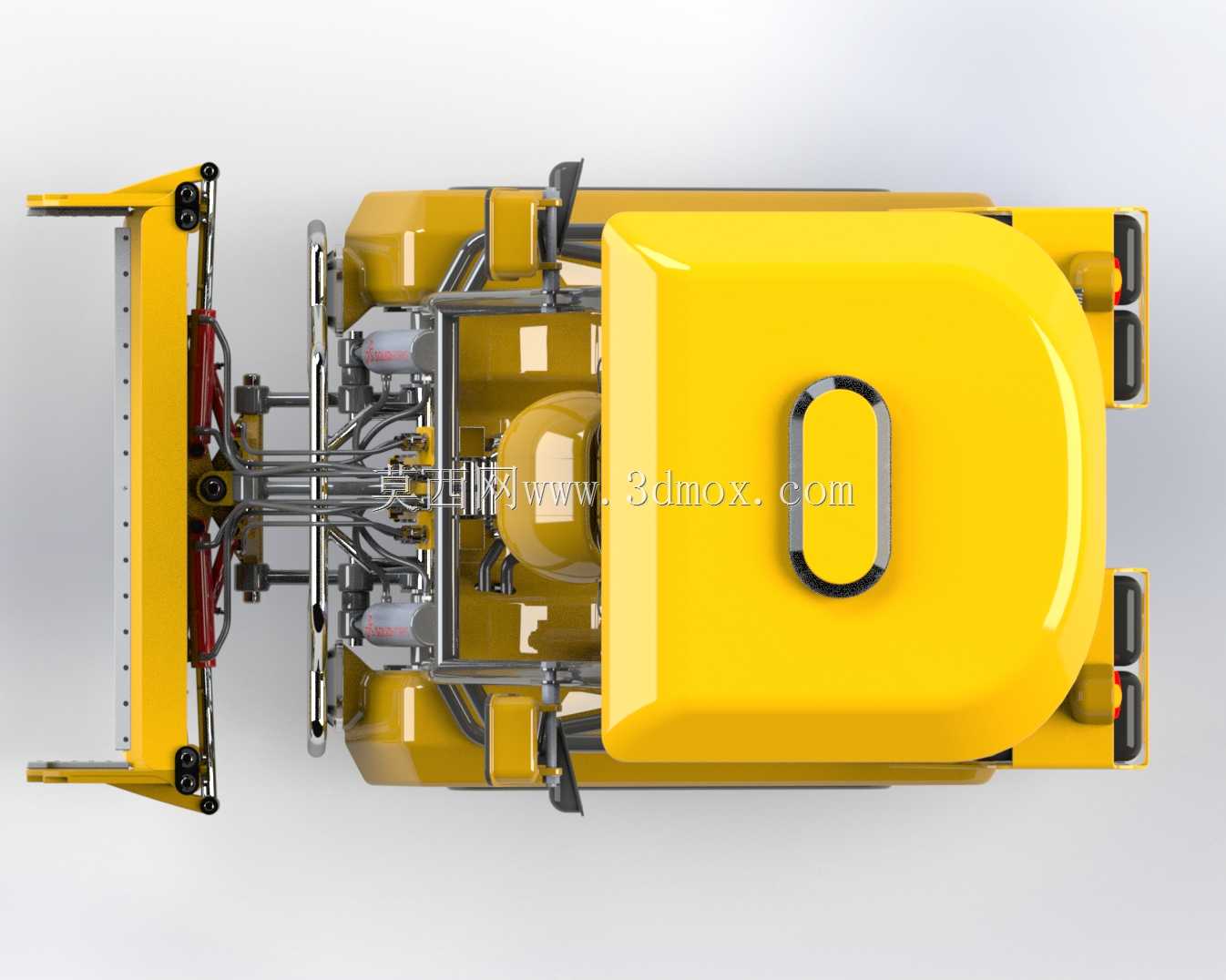

　　外形边界方面，推铲宽度略大于车体基本宽度，以保证刮平轨迹覆盖履带压痕；运输状态下推铲可收起，整机宽度仍受限于履带外侧和侧护板。高度方向以防翻架顶部和灯具为最高点，进入低矮棚区或树下作业时需以此校核。底盘下方保留最小离地间隙，履带前后端设置导向和张紧结构，泥水环境中可通过张紧调整补偿履带松弛。

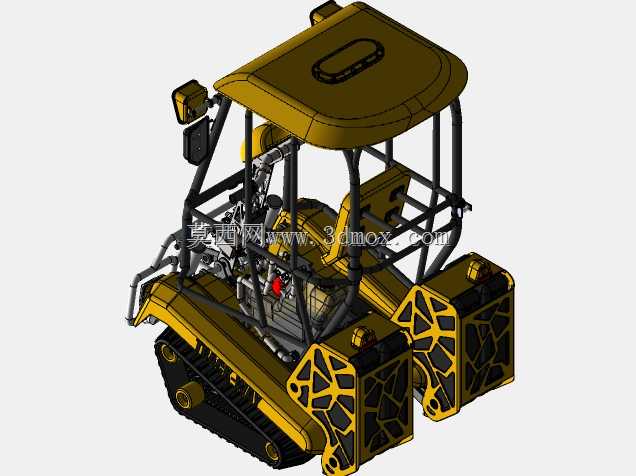

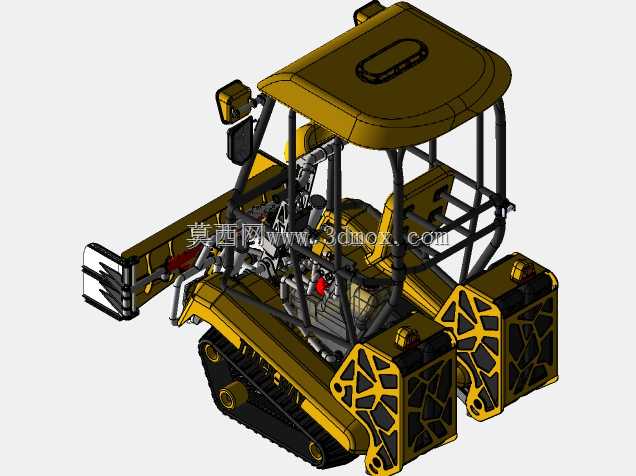

　　细节建模上，车架管材、钣金护罩、履带节、液压软管、油缸、座椅和灯具均按装配关系分层，软管走向预留弯曲半径，铰接处保留同轴孔位。该模型适合用于小型非道路作业底盘方案验证、推土属具干涉检查以及电动液压系统布置参考。
