双法兰等速动力输出传动轴结构模型

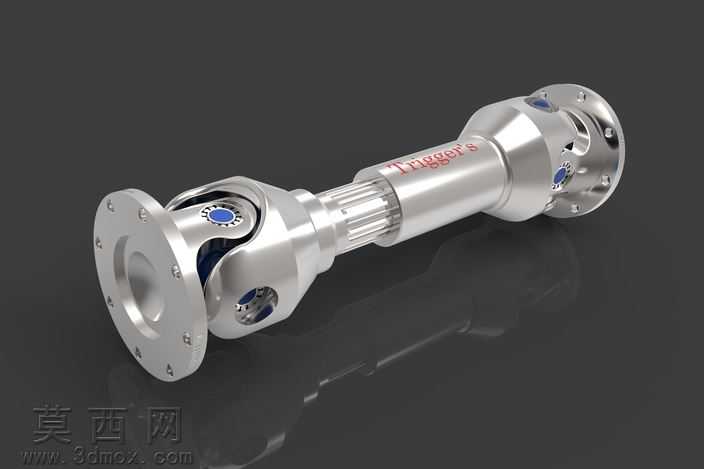

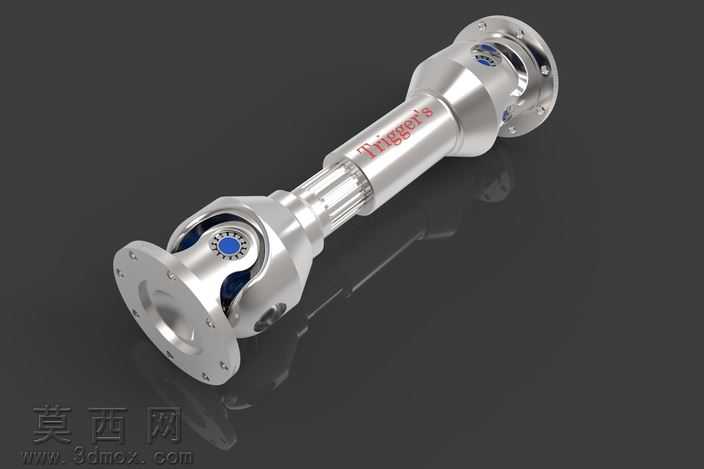

本模型为双法兰式动力输出传动轴，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循机械传动件的实际尺寸比例，对两端法兰连接盘、十字万向节总成、中间花键伸缩轴段、密封防护结构等所有零部件进行了独立建模后完成装配约束，完整还原了该类传动轴的实际装配关系与运动逻辑。渲染阶段采用金属质感材质体系，对法兰盘、万向节壳体等钢制部件赋予高反光镀铬金属材质，精准还原金属机加工表面的镜面反光效果与边缘倒角的高光细节，对中间轴身的标识区域做了独立材质分区，还原产品表面的激光刻印标识效果，花键齿面做了细微的粗糙度处理，模拟花键加工后的表面纹理，整体渲染采用深灰色哑光背景配合柔和的三点布光，突出金属部件的质感与结构轮廓，同时添加了地面反射效果增强模型的真实感。结构设计上，该传动轴两端采用带螺栓孔的法兰连接结构，可直接与动力输入端、输出端的法兰盘完成刚性连接，两端集成十字万向节结构，可补偿两端连接部件的同轴度误差，允许一定角度的偏置传动，中间段采用花键套接结构，可实现轴向长度的伸缩补偿，适配安装过程中的距离偏差与工作过程中的轴向窜动，万向节内部的轴承、密封端盖等细节结构均做了还原，清晰展示该类传动轴的动力传递路径与运动补偿原理。设计思路围绕工业场景中常见的动力传输需求展开，兼顾了传动刚性、角度补偿、长度补偿三个核心功能点，建模过程中对法兰螺栓孔的位置度、花键的齿形参数、万向节的转动角度范围都做了参数化约束，可直接用于传动结构的原理演示、装配教学以及同类型产品的设计参考，模型结构完整无缺失面，装配约束合理，可直接用于运动仿真模拟，直观展示传动轴在不同偏角、不同伸缩量下的工作状态。
