环形闭环平板输送线结构设计

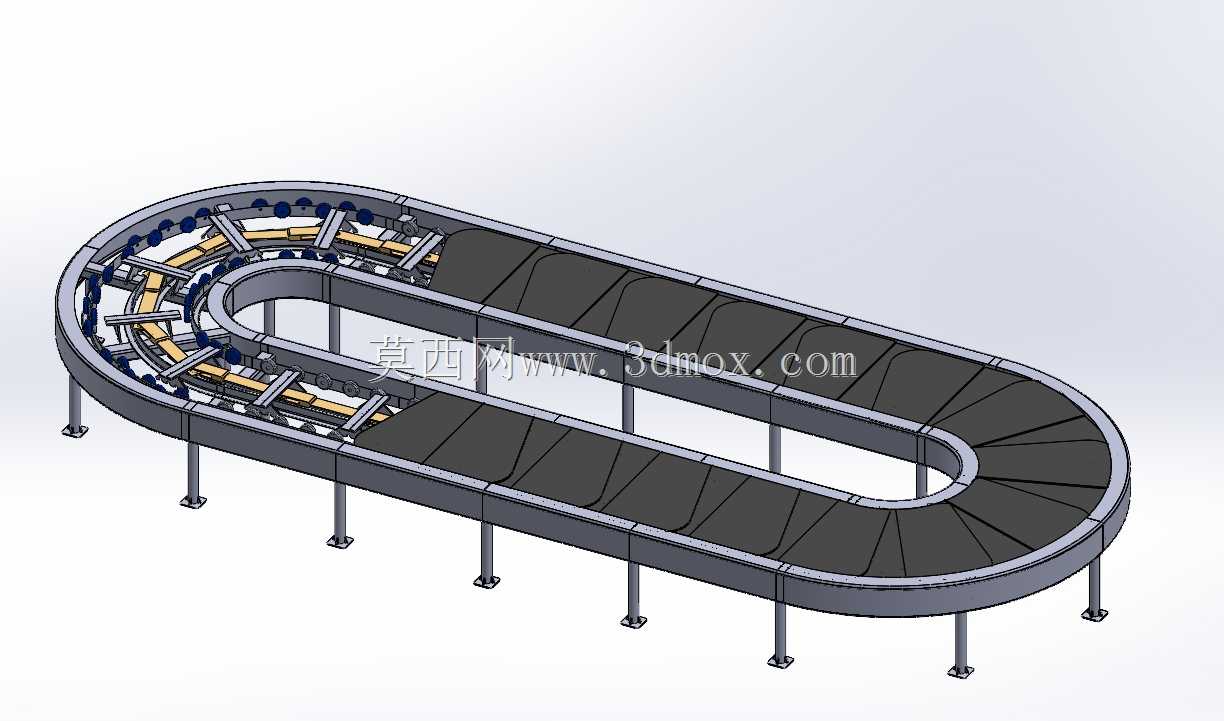

　　这套环形平板输送线的三维结构，针对车间内需要连续循环流转工件的工位布局搭建，整条线体采用两端180度回转、中间双段直段并行的闭环跑道形态，不需要额外设置工件回流接驳机构，工件随承载平板走完作业段后可沿回程段自动返回上料端，大幅缩减线体占用的车间横向通道宽度。从实际落地场景来看，这类线体常布置在装配工位密集的电子组装车间、小家电总装线、零部件检测分拣区，操作人员可沿两侧直段排布工位，依次完成锁付、贴标、外观检查、工序扫码等作业，两端回转段不需要安排人工站位，空间利用率远高于单向直线输送线。

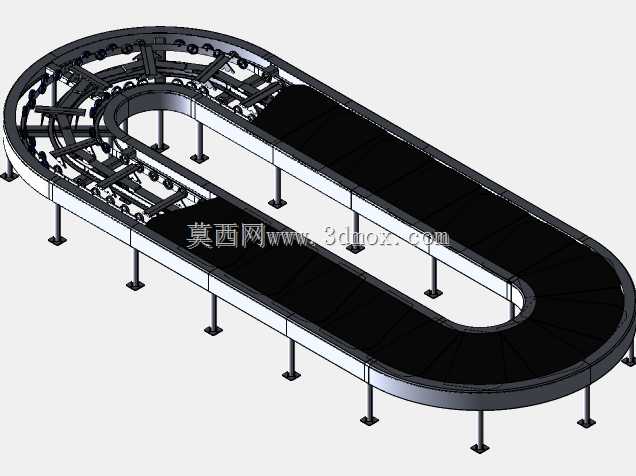

　　承载部分采用分段式平板铺面，每块平板随牵引链条沿导轨轨迹运行，直段区域平板保持水平贴合，转弯段随弯道导轨自然完成转向，平板之间的衔接缝隙控制在较小范围，避免小型工件、工装托盘卡滞。线体下方的支撑腿采用独立可调脚座结构，腿部分布在直段两侧与弯道圆弧下方，安装时可通过脚座螺纹调整整体水平度，适配车间地面存在的小幅平整度误差，支撑腿与线体框架的连接位置预留了螺栓固定孔，后期如果需要对接周边设备护栏、工位物料架，可直接在框架侧槽拓展安装。

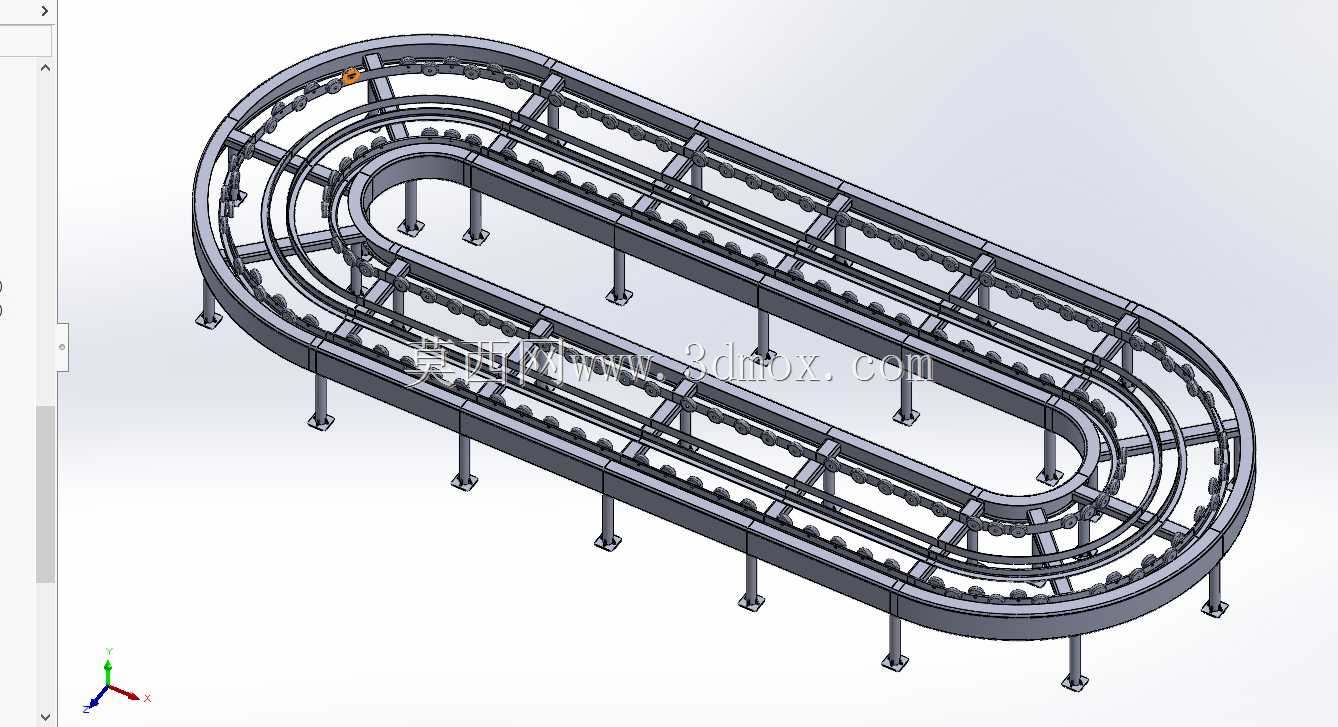

　　设计过程中首先敲定的是回转端的弯曲半径，半径过小会导致平板转弯时相邻板件挤压干涉，半径过大则会浪费占地空间，本方案的弯道曲率匹配所选平板的长宽尺寸，保证转向时板件边缘预留足够安全间隙。牵引轨道内嵌在机架内侧，链条沿导向槽运行，避免运行过程中链条跑偏掉道，驱动单元通常布置在其中一端回转轮处，张紧机构设置在从动轮侧，长期运行出现链条伸长时可调整张紧行程补偿余量。

　　安装边界方面，线体整体高度适配常规人工站立作业的操作面高度，外围不需要额外搭建登高平台，设备进场时可分段拆分直段机架、弯道组件、支撑腿后运输，现场再通过螺栓拼接组装，对接面的定位止口可保证拼接后轨道顺滑无台阶。线体两侧预留的安装位可加装光电传感器、工位阻挡器、扫码支架，不需要二次在机架上焊接加工，适配多品种小批量产线的柔性改造需求，整套结构把输送承载、轨迹导向、支撑调平、拓展安装几个核心需求整合在统一机架上，没有多余冗余结构。
