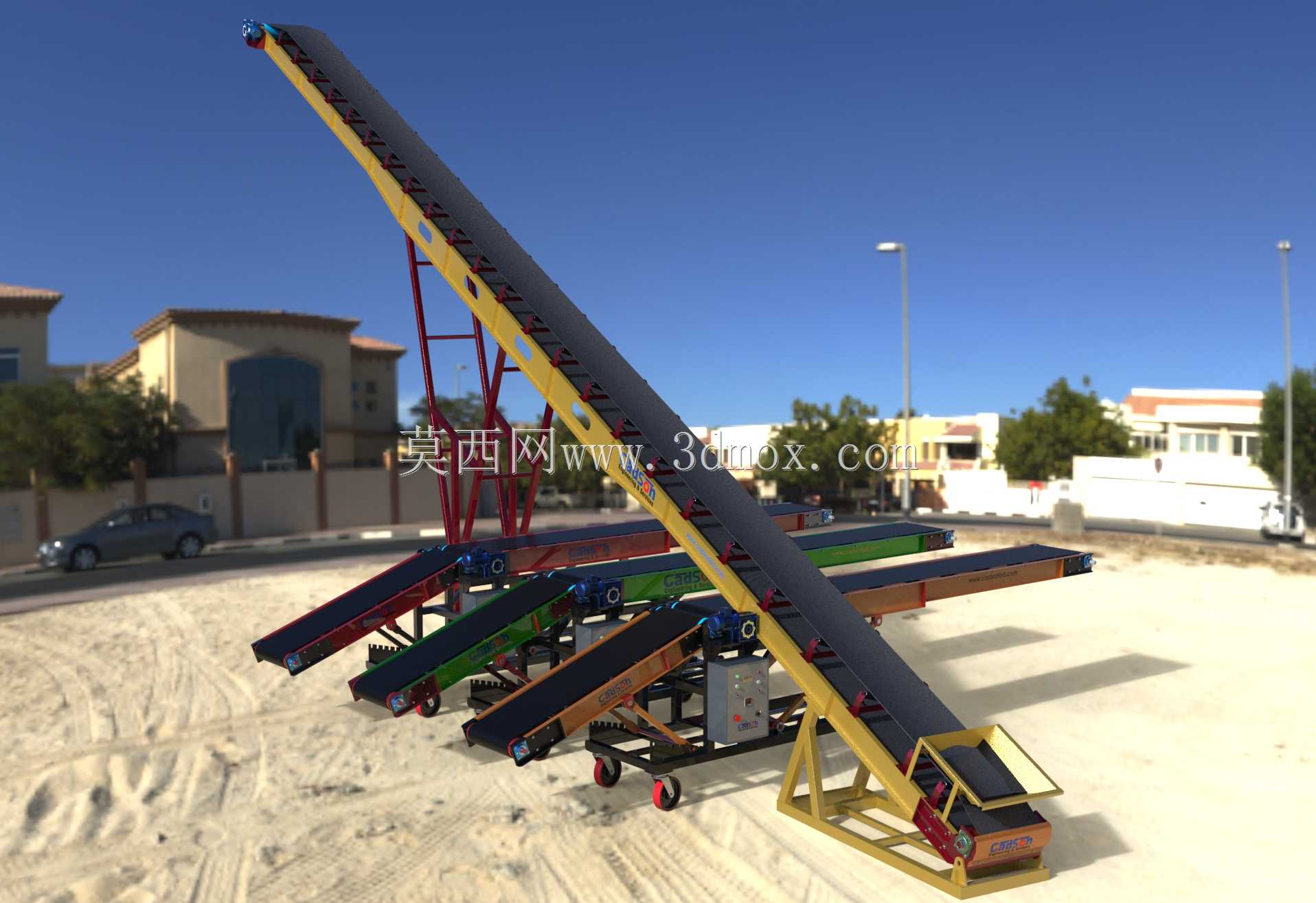

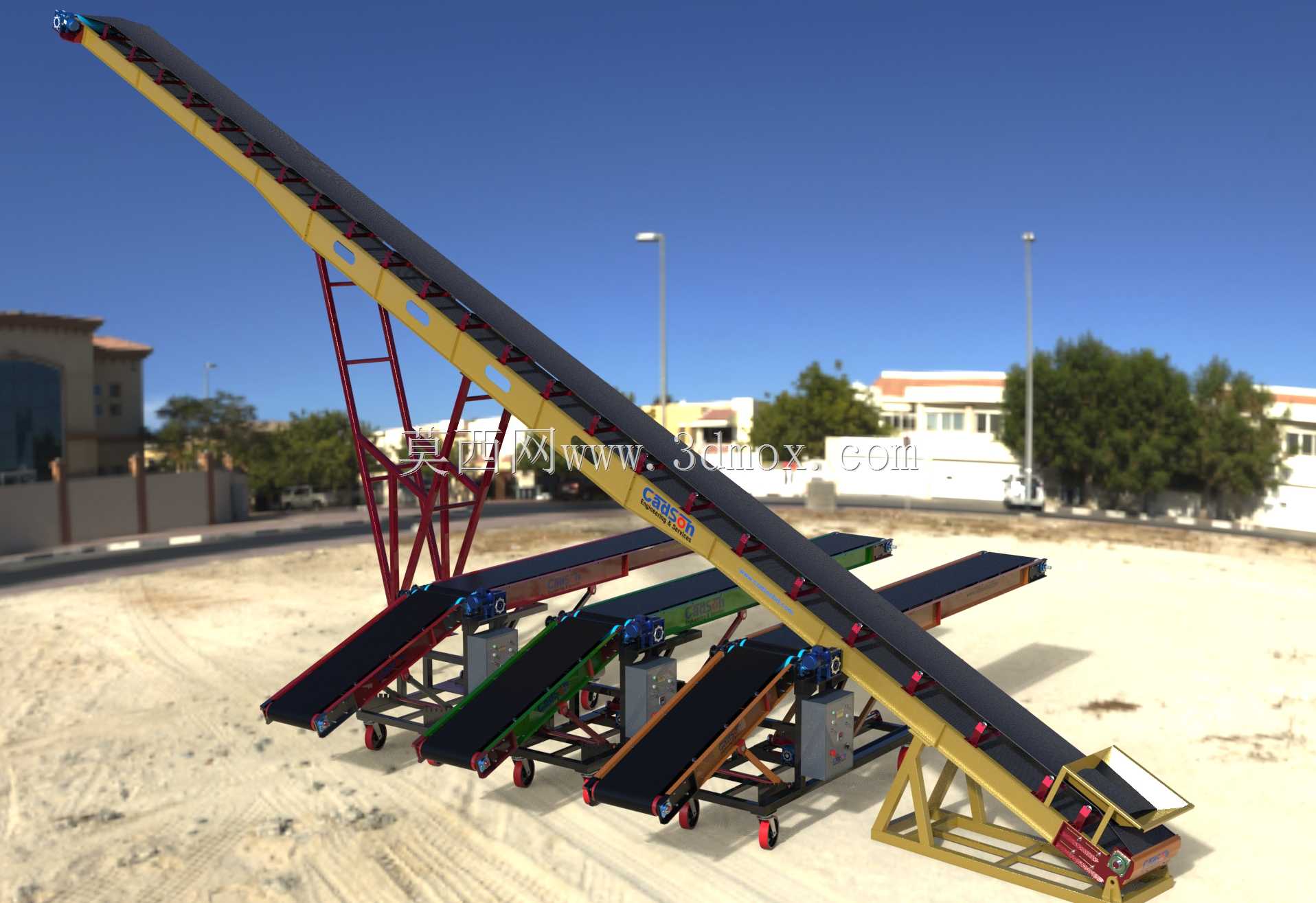

可移动液压升降装卸皮带输送设备

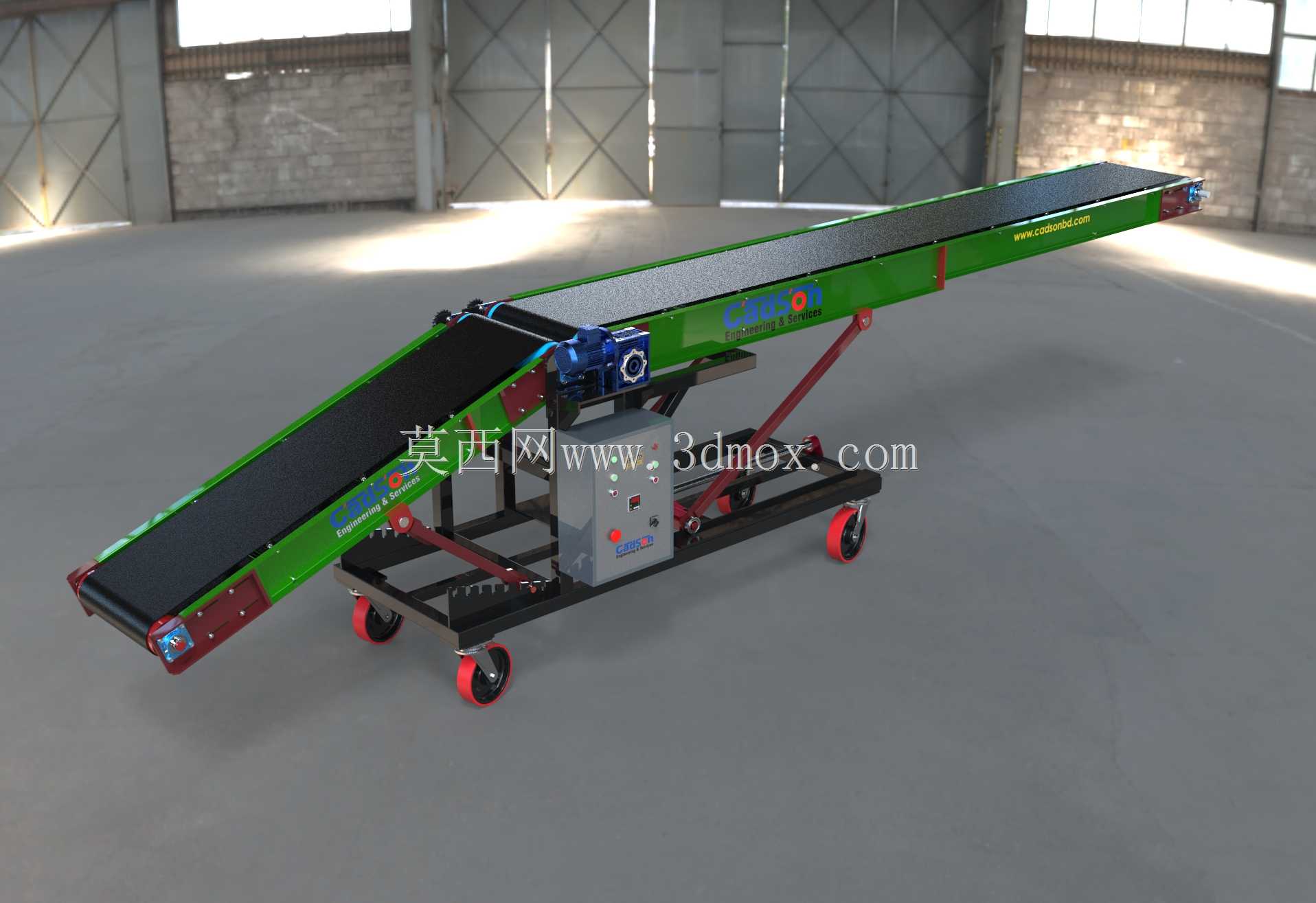

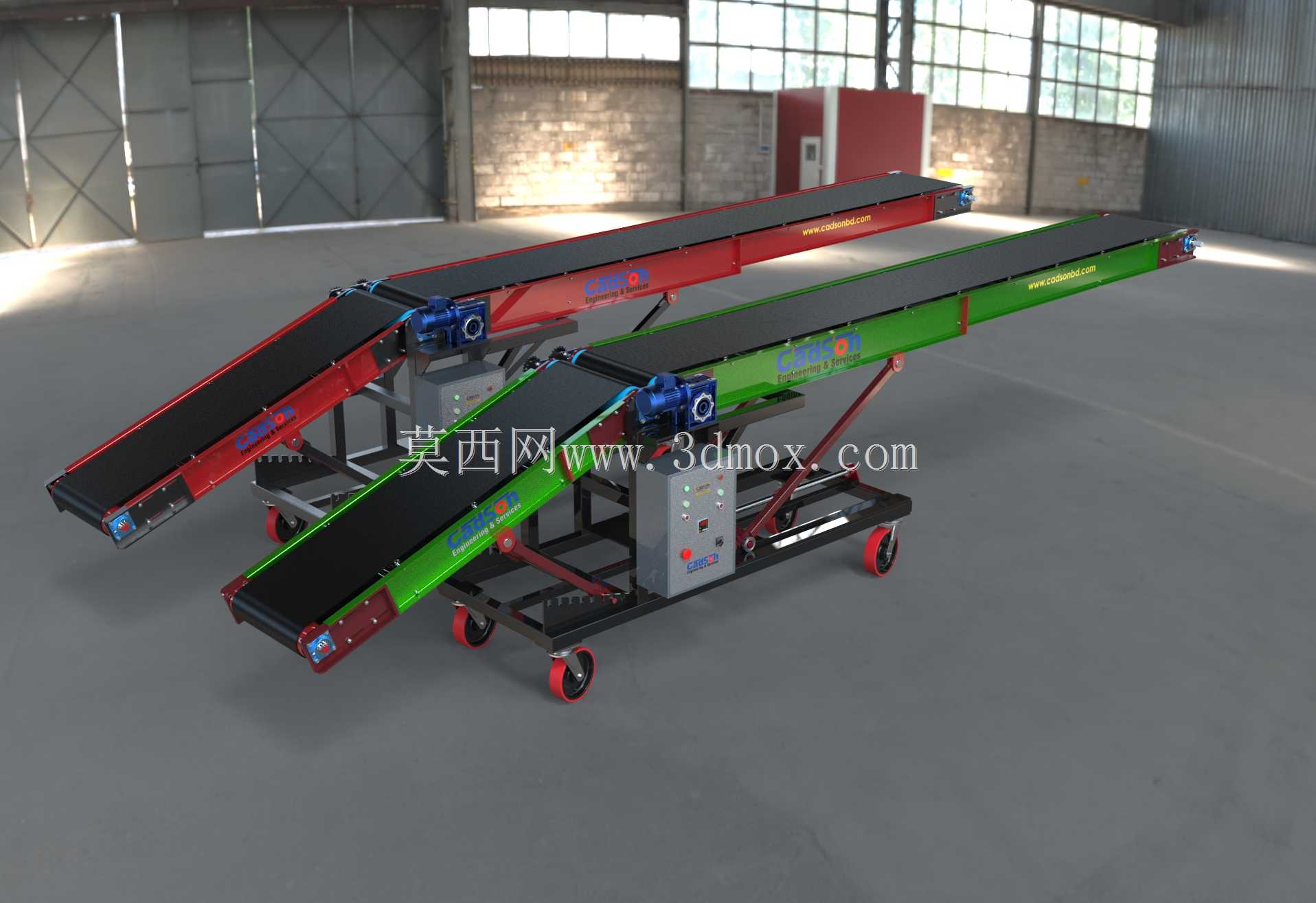

　　这类移动式装卸输送设备主要面向仓库月台、集装箱车厢、散料堆场、快递分拨点以及临时转运工位，解决固定输送线难以覆盖、作业位置频繁变化的问题。设备以倾斜皮带承载物料，底部配置行走轮，机架可通过液压机构调整俯仰角度和端部高度，使进料端、出料端能够适配不同车厢栏板、货台高度或堆料位置。现场布置时不需要预埋基础，通常由人力或牵引方式短距离移位，到位后锁定脚轮并确认支撑状态即可投入使用。

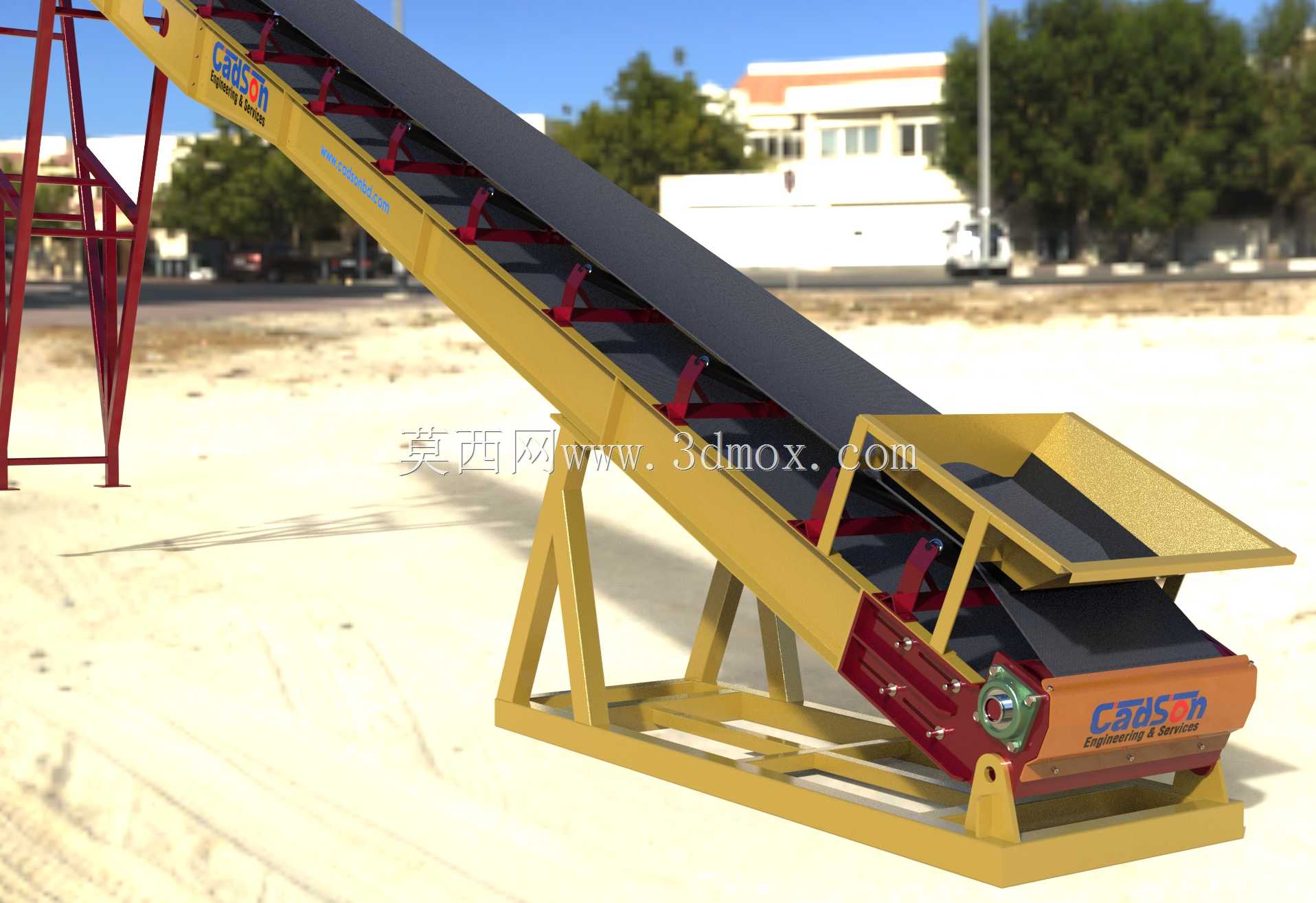

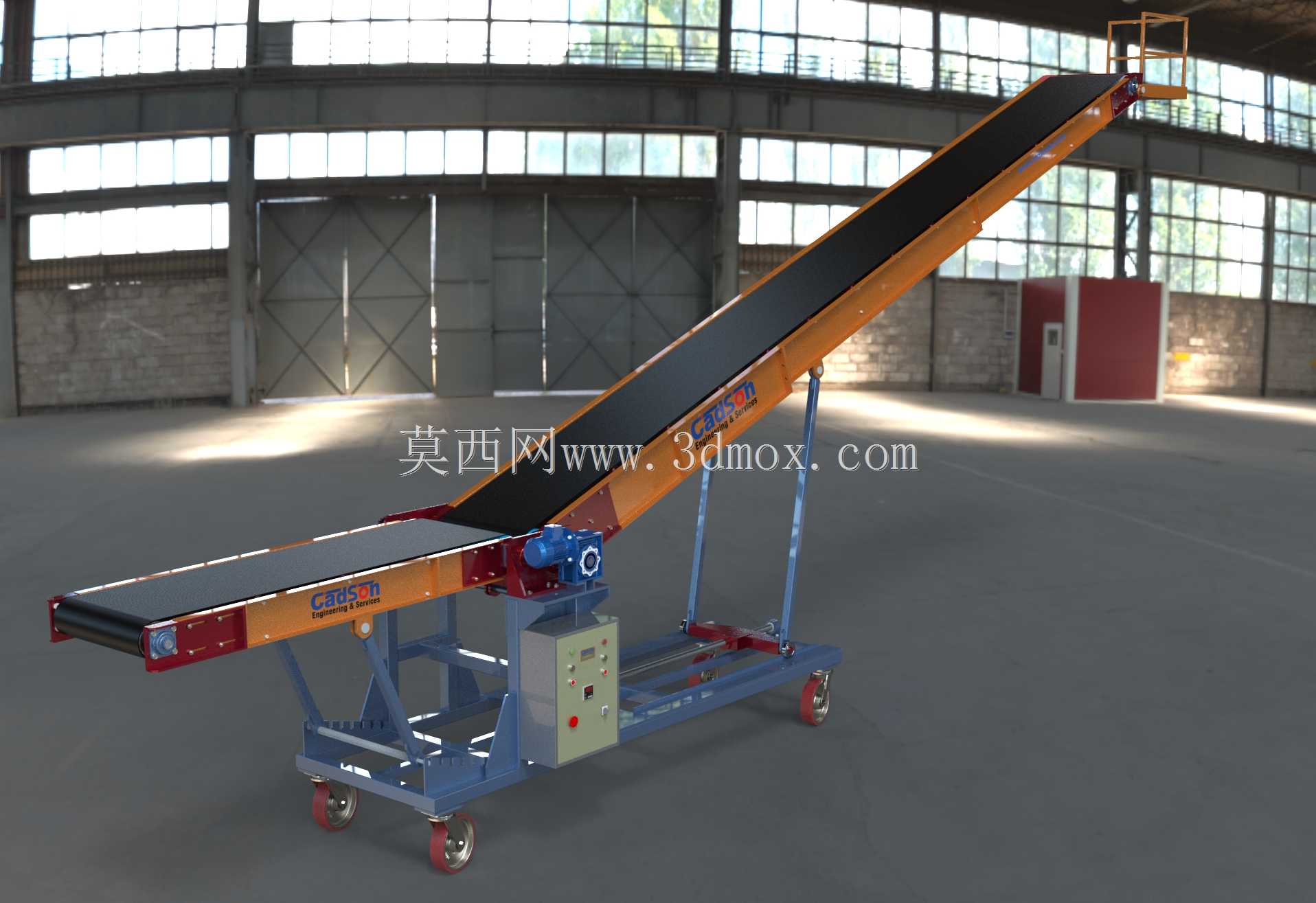

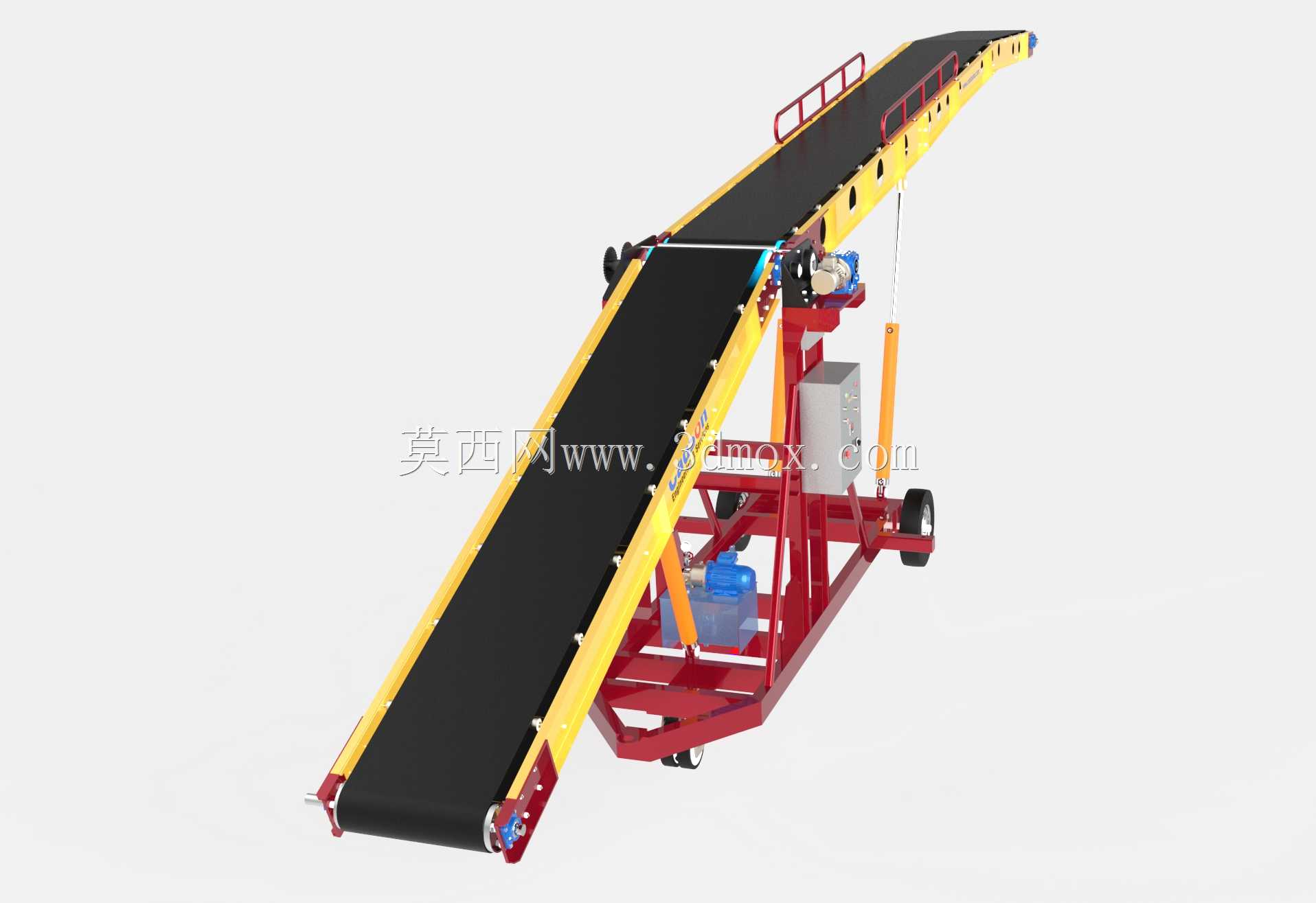

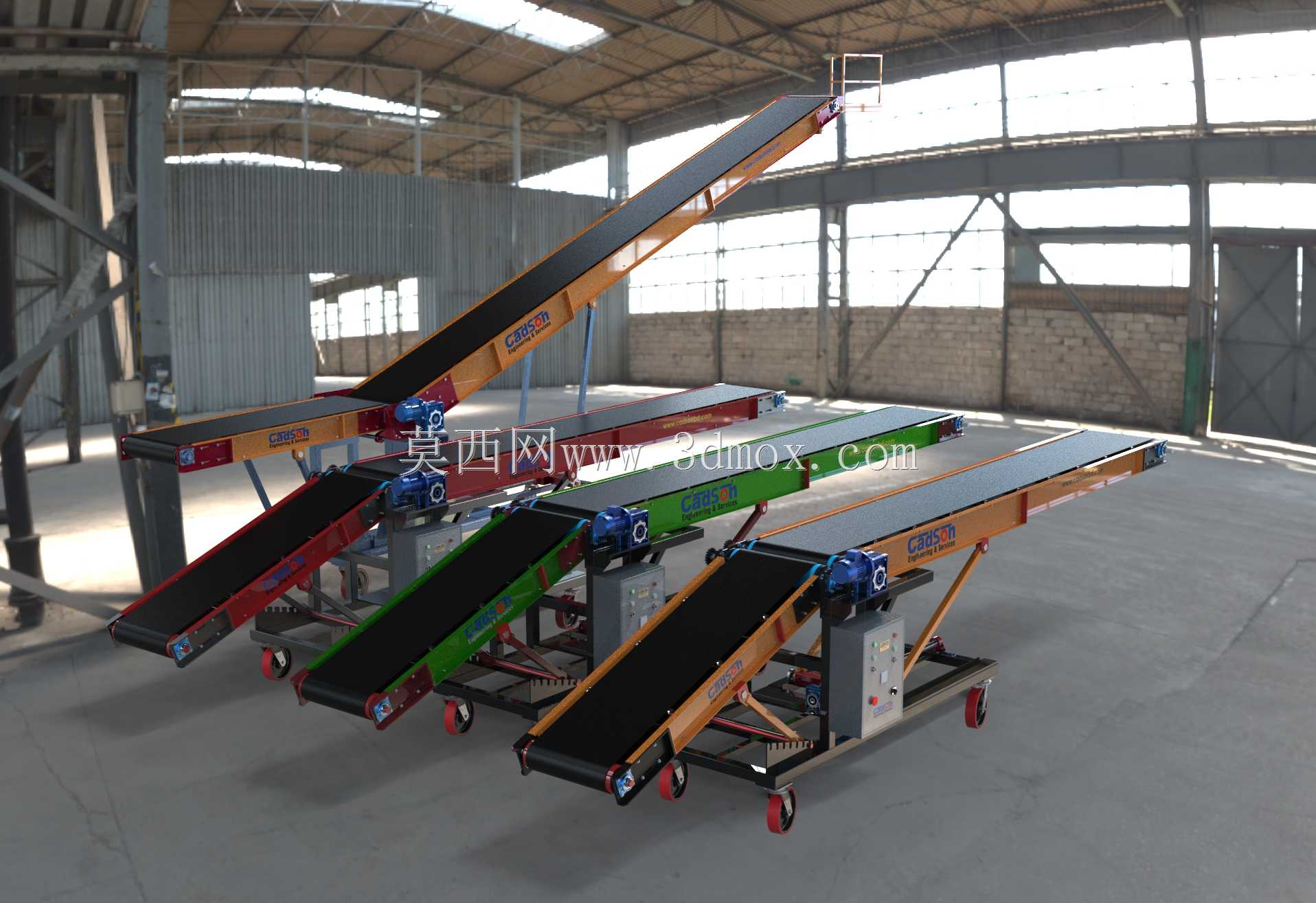

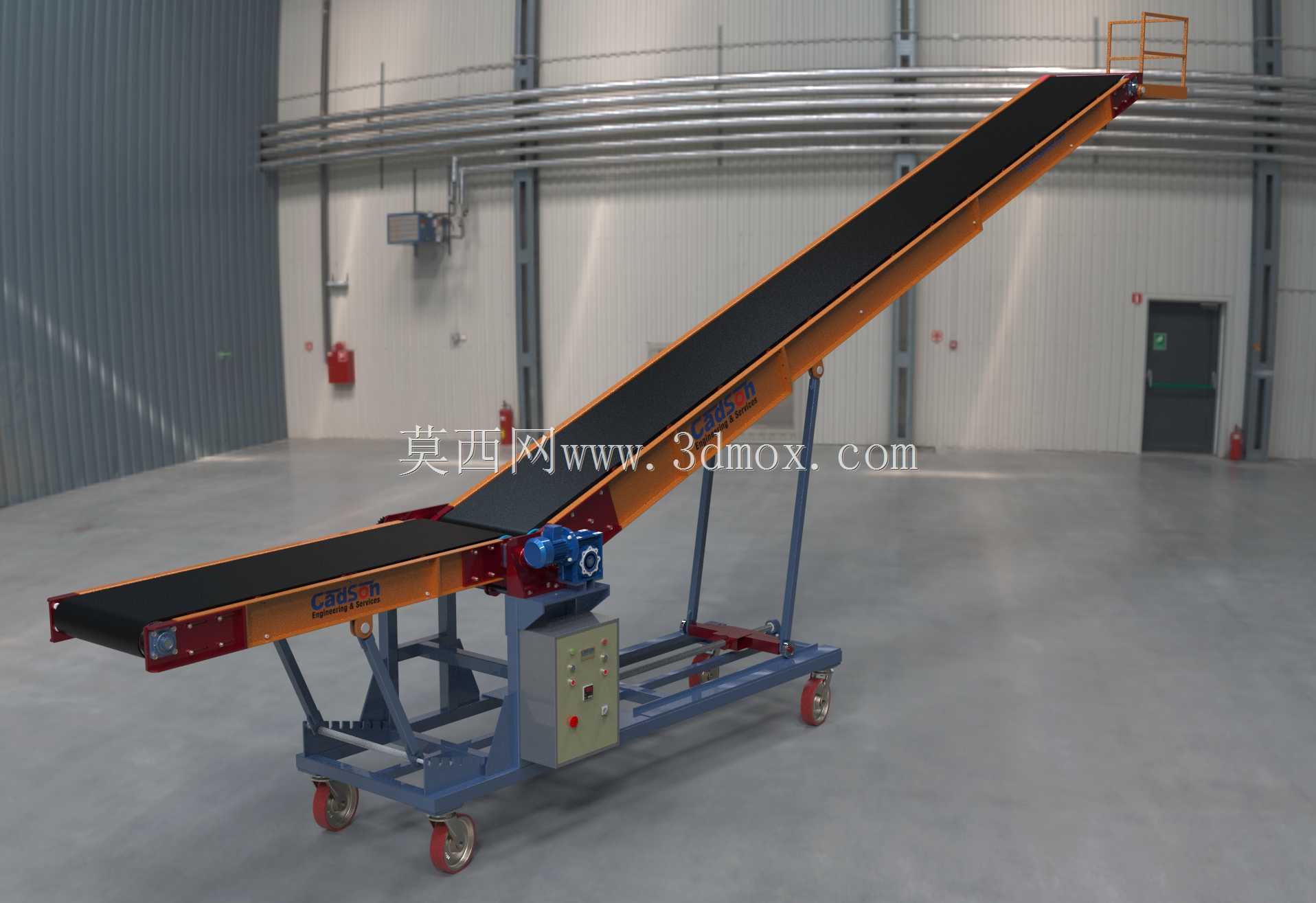

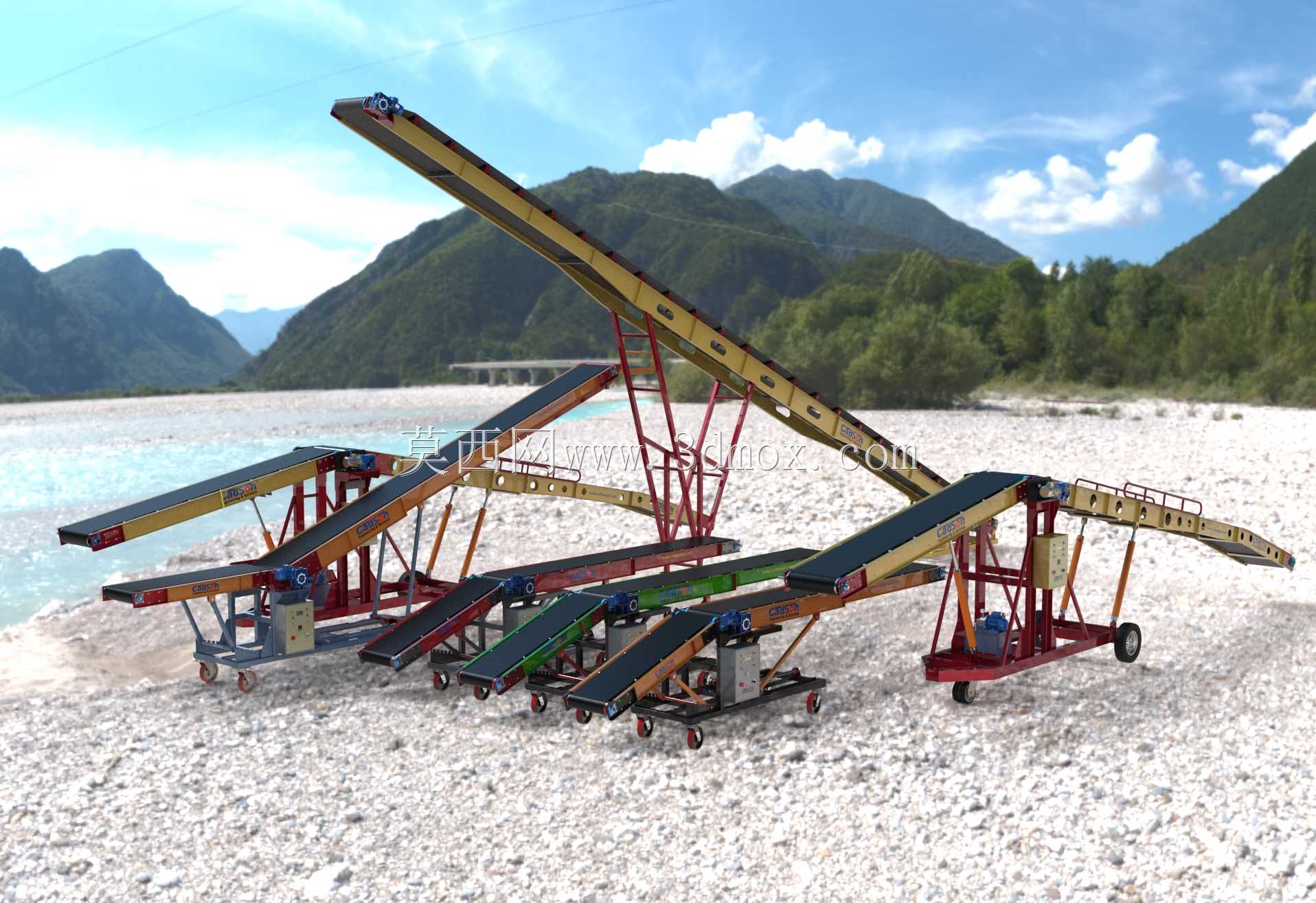

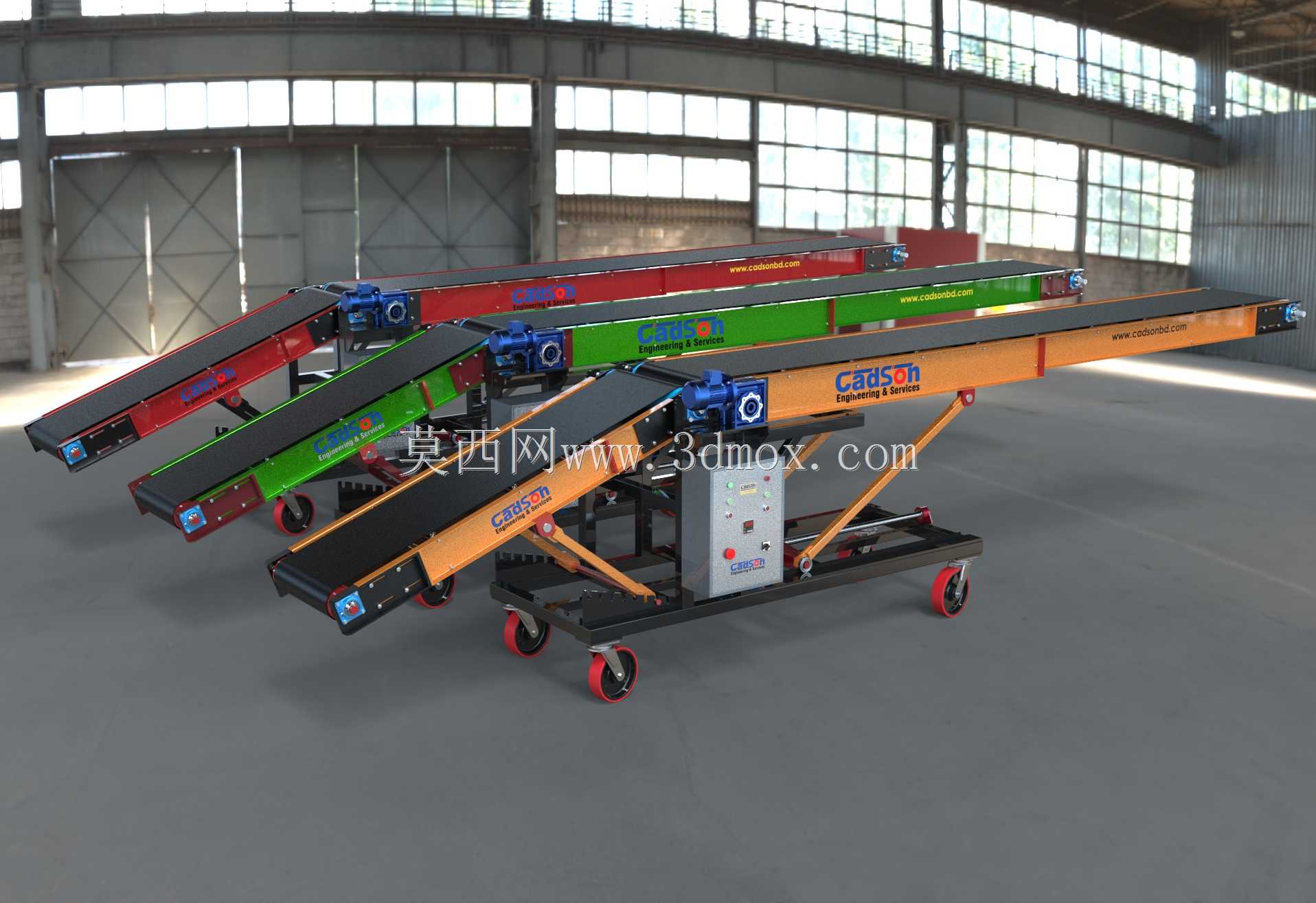

　　从结构组成看，模型重点表达了主输送梁、驱动滚筒、改向滚筒、托辊组、环形皮带、升降支撑臂、液压推杆、底盘车架、行走轮、电控箱和端部导料结构。主输送梁采用长桁架或型钢焊接框架思路，在控制自重的同时保证跨距下的刚度；皮带下方布置承载托辊，回程段设置回程托辊，避免皮带垂度过大。驱动端一般布置在头部或尾部，通过电机减速机带动滚筒，依靠滚筒与皮带之间的摩擦传递牵引力；张紧机构用于补偿皮带伸长并维持合理张力，三维建模时需要保留张紧行程，避免后期装配干涉。

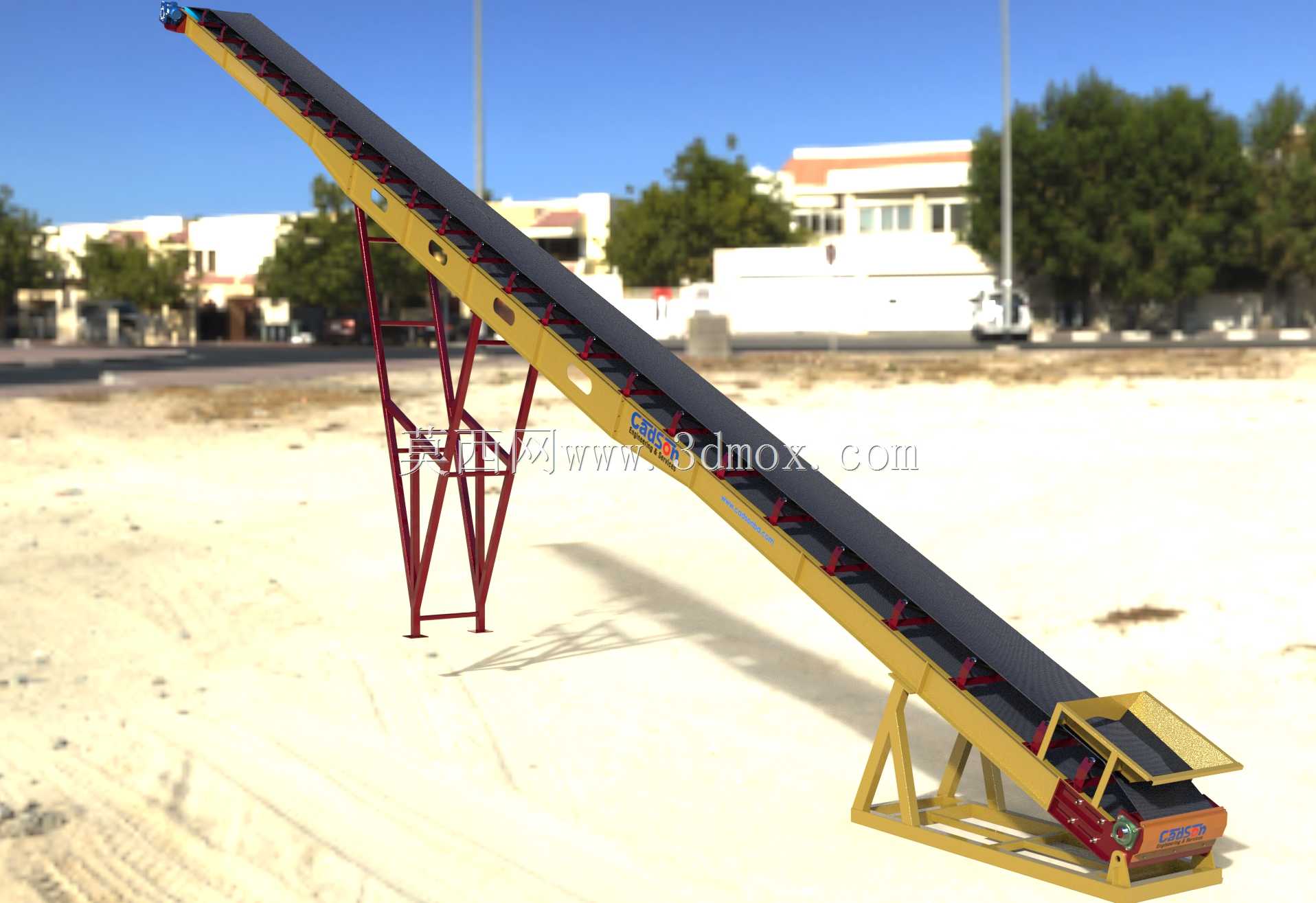

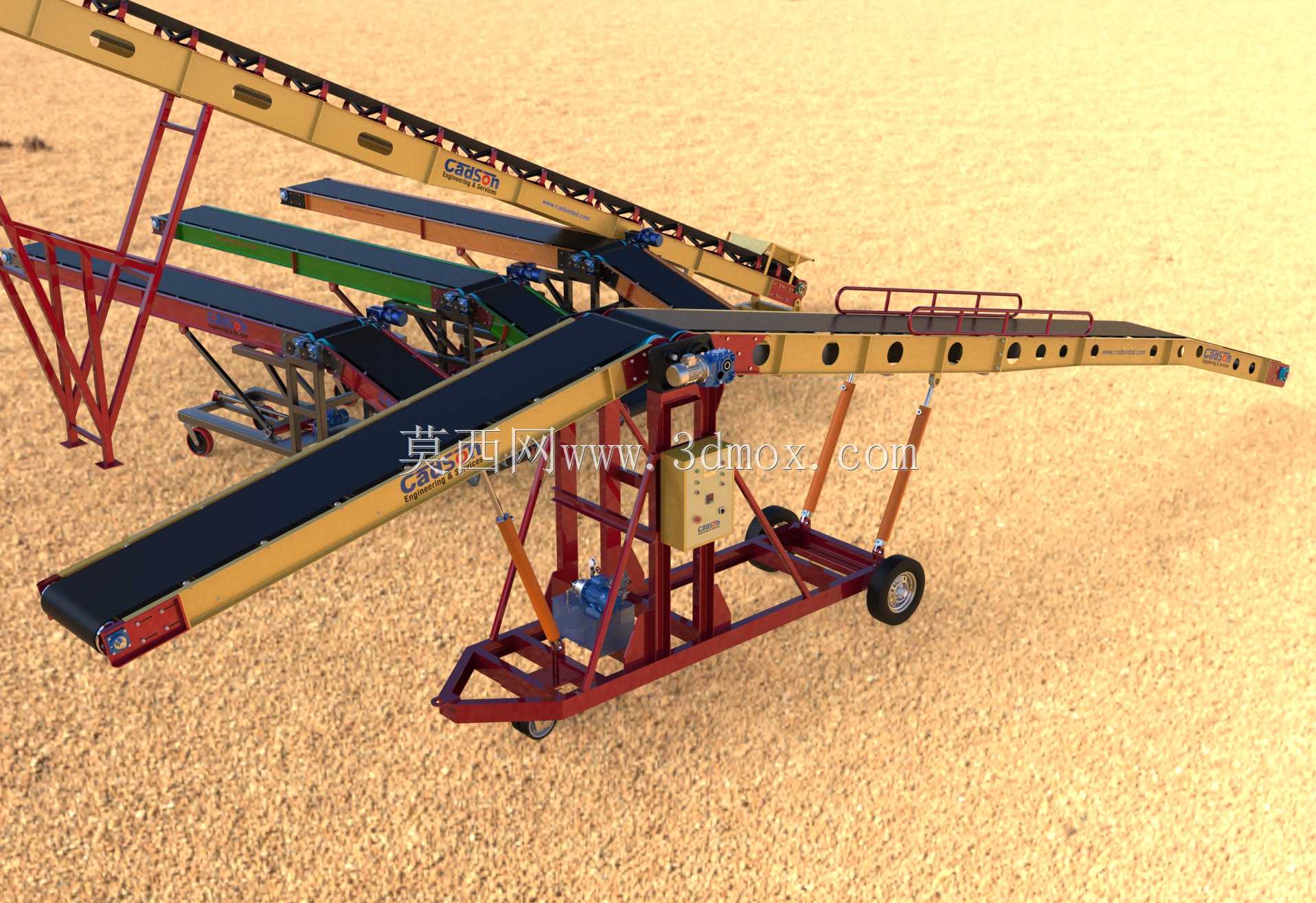

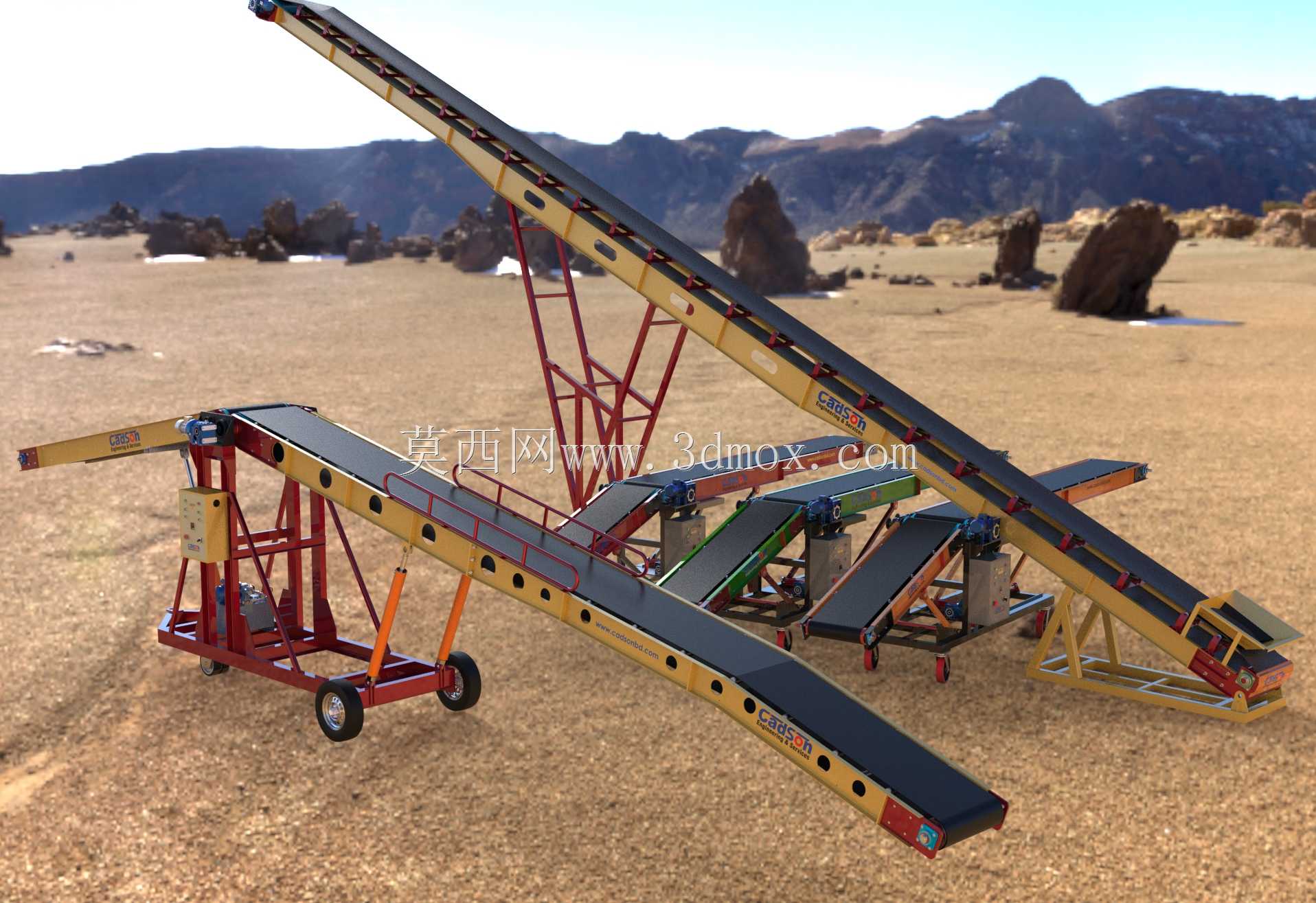

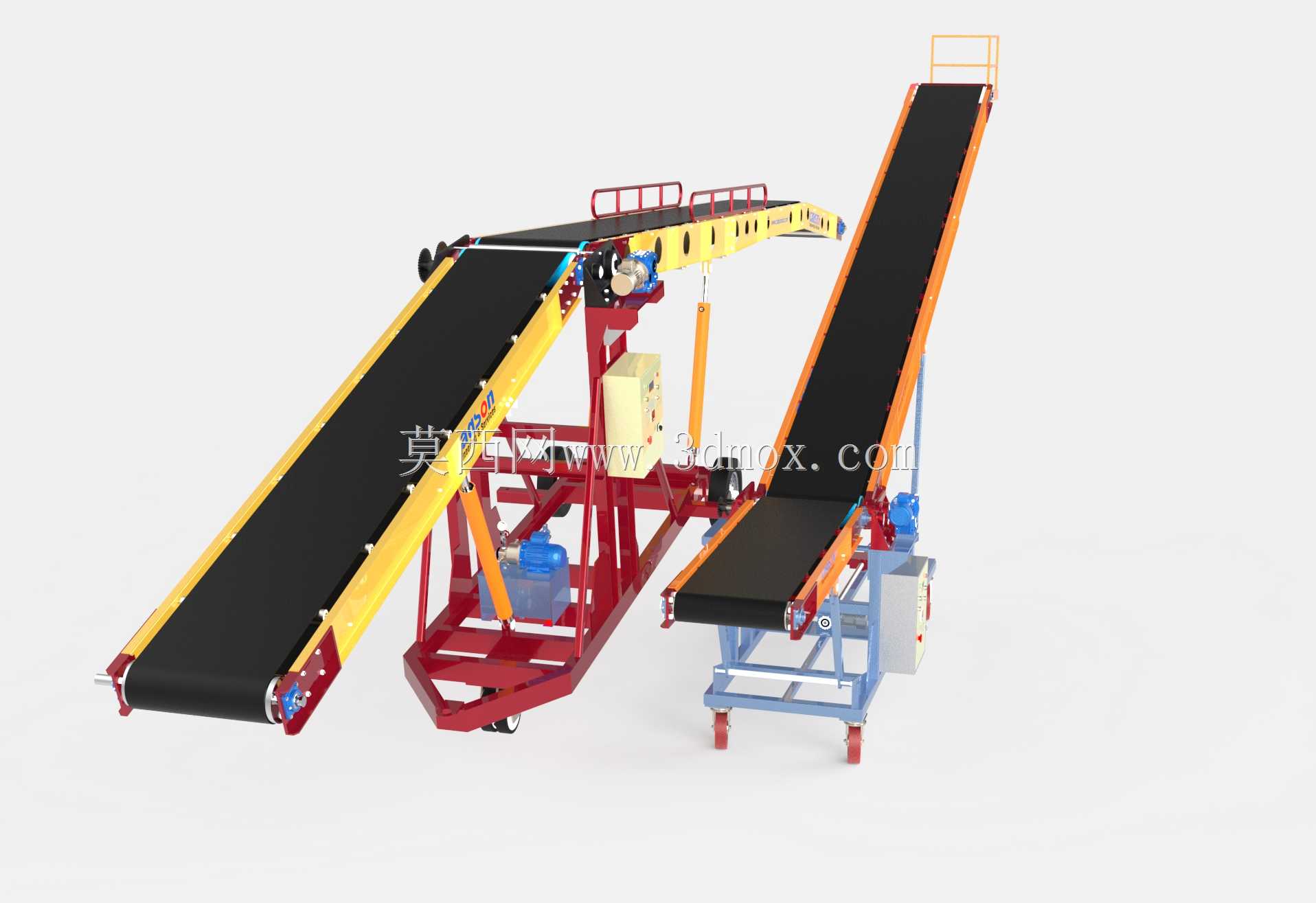

　　升降功能是该设备区别于固定皮带机的关键。液压元件与折叠支撑臂共同构成变幅机构，抬升时输送梁绕铰点转动，出料端高度随之变化；设计中需要关注铰点位置、油缸行程、支撑臂夹角以及极限姿态下的稳定性。低位工况适合地面上料或人工喂料，高位工况适合向货车、集装箱或其他连续设备转接。皮带两侧可设置挡边或导料槽，以减少箱件、袋料、散粒物料在倾斜输送过程中的滑落和偏载。

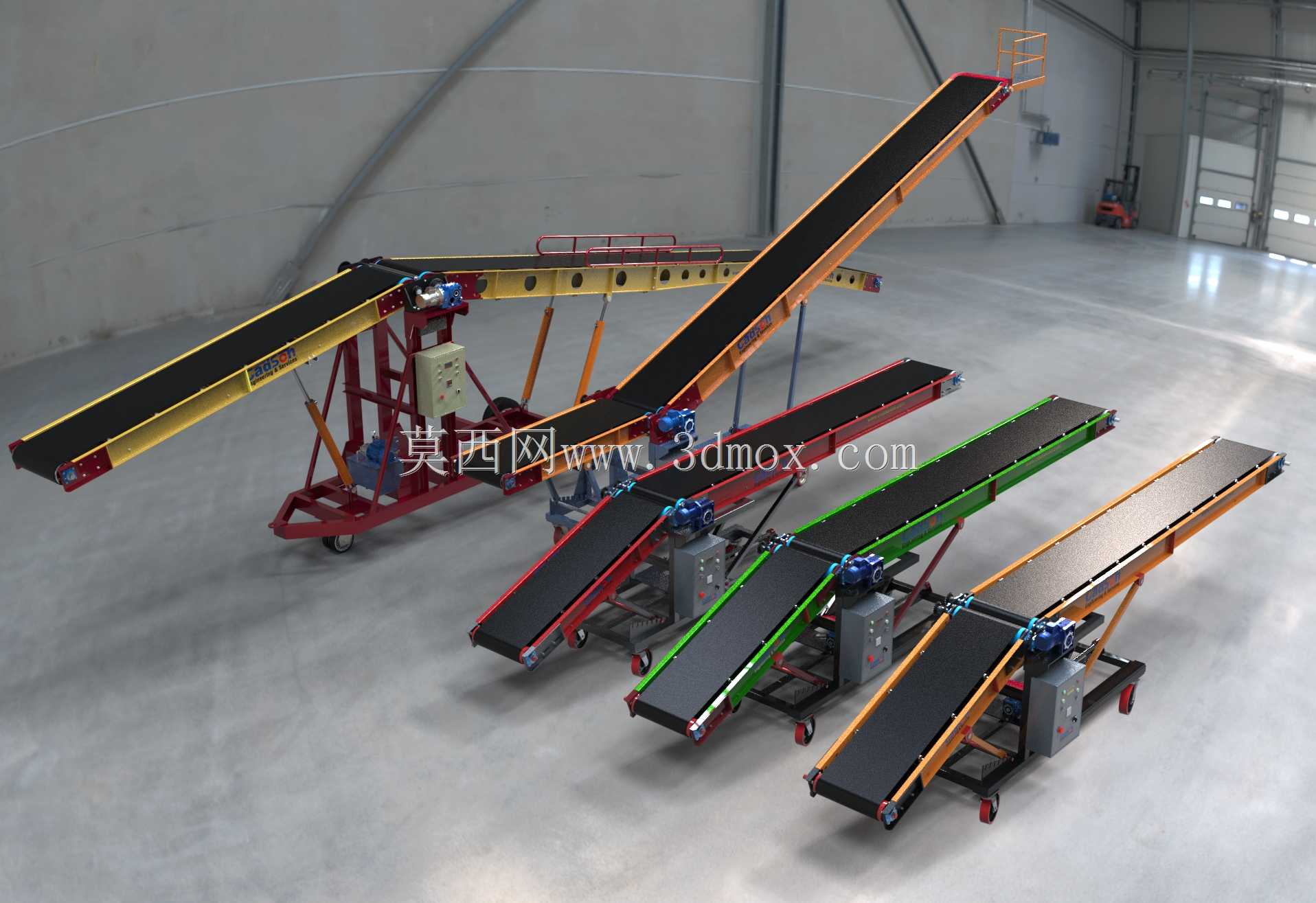

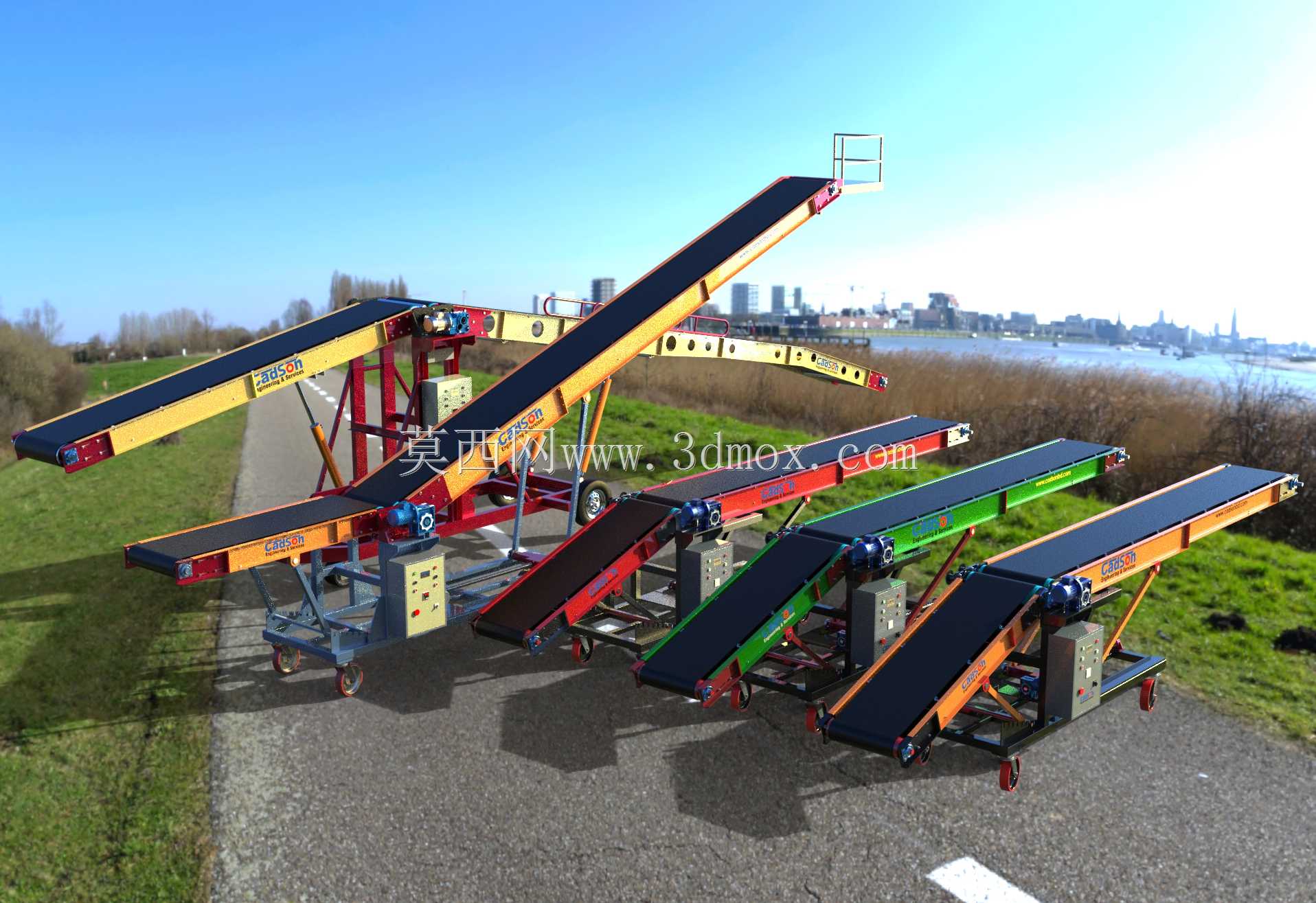

　　外形尺寸方面，此类设备通常按输送长度、带宽和提升高度形成系列化规格。建模时应把运输状态、工作状态和最大抬升状态分别校核：运输状态要控制整机长度、宽度和高度，满足厂区通道、门洞和普通车辆转运要求；工作状态要确认底盘轮距、支撑点和整机重心，尤其在高位重载时不能出现倾覆趋势；安装边界还包括头部卸料净空、尾部上料空间、液压管线摆动范围、电控箱开门距离以及维护人员接近驱动滚筒和张紧装置的操作空间。

　　实际选型时，输送倾角不能只按外形判断，需要结合物料摩擦特性、包装形式和皮带表面形式确定。纸箱、袋装货物可采用较高倾角并配合防滑带面；散粒物料则应考虑堆积角、含水率、给料均匀性和挡料结构。皮带速度不宜盲目提高，装卸作业更关注启停平稳、对位方便和物料过渡顺畅。机架端部与车厢或固定设备之间应保留安全间隙，必要时增加柔性搭接板，防止货件卡滞。三维设计阶段将滚筒包角、皮带绕行路径、托辊间距、油缸安装座和底盘折叠关系完整表达，可直接用于结构干涉检查、方案评审和非标变型设计。
