CA6140车床空心轴行星齿轮减速传动箱

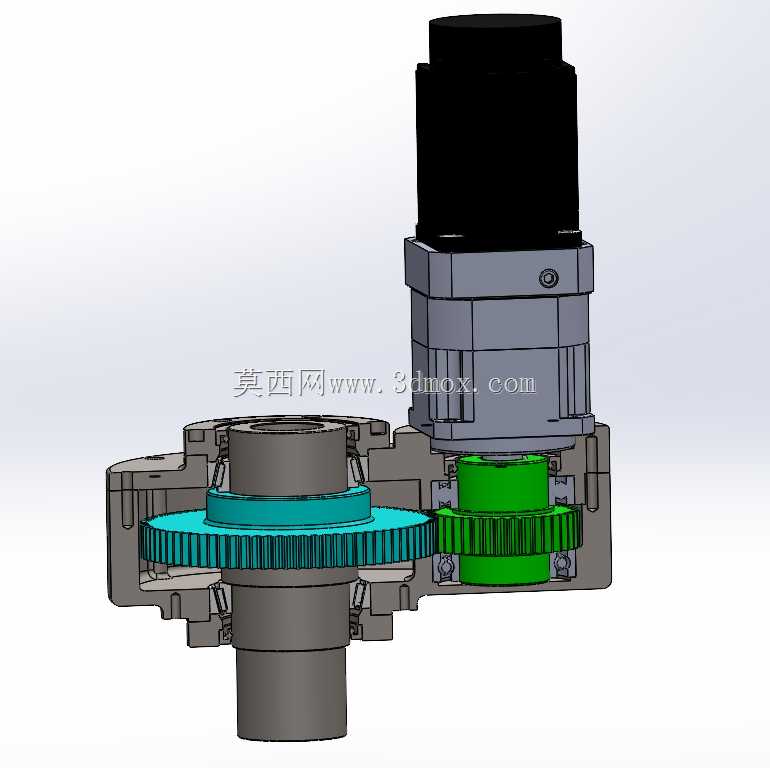

　　这套齿轮传动结构面向普通卧式车床进给与主轴辅助传动改造场景，适配CA6140系列机床的床头箱侧装工位，也可移植到小型回转工作台、专用镗孔动力头的减速单元中，承担伺服电机输出端的转速匹配与扭矩放大任务。整套结构没有采用常规同轴行星减速的封闭布局，而是把行星减速段与平行轴正齿轮传动段整合在同一箱体空间内，输入侧直接对接伺服电机法兰，电机输出轴插入行星架输入端，行星轮系完成第一级大速比减速后，动力传递到同轴布置的绿色小正齿轮，再啮合大直径青色从动齿轮，最终将动力输出到下方空心轴段，空心轴的内孔可穿入拉杆、冷却管路或者待加工长棒料，适配车床主轴通孔走料、气动夹具拉紧的实际工艺需求。做结构布局时首先要卡准机床床头箱的安装边界：

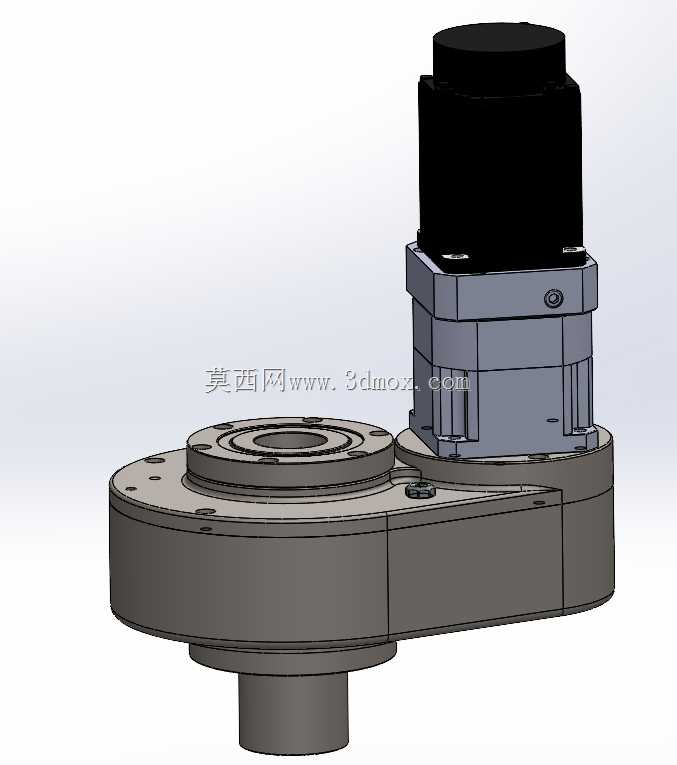

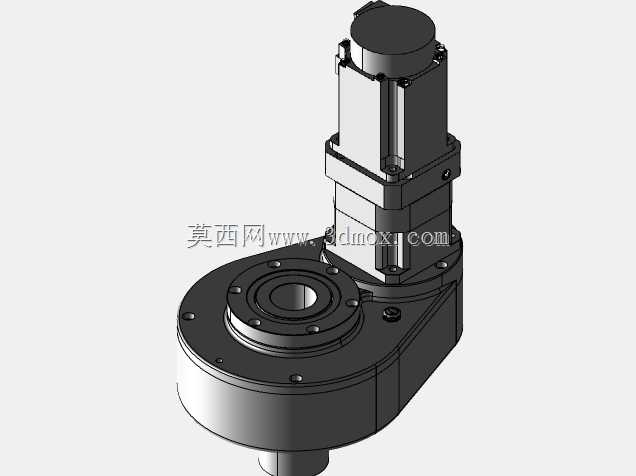

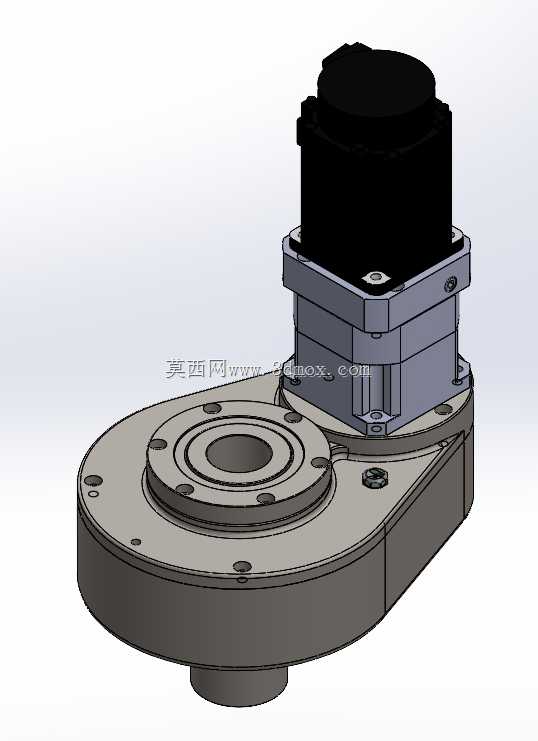

　　电机竖向布置在箱体右上区域，总高度从箱体安装底面到电机顶端控制在原有车床交换齿轮腔的预留空间内，不需要额外切割机床外防护；横向方向大齿轮的齿顶圆与箱体内壁预留3到5毫米的安全间隙，避免运转时齿轮搅油或者与箱体发生剐蹭，箱体两侧的轴承孔同轴度按照IT7级公差设定，支撑空心轴的两个圆锥滚子轴承背对背安装，可同时承受正齿轮啮合产生的径向力与车削加工带来的轴向切削抗力。齿轮参数匹配阶段，第一级行星轮系选用三个均布行星轮分担载荷，相比单级正齿轮减速，相同速比下箱体径向尺寸能压缩近40%，不会和车床原有挂轮架位置发生干涉；第二级平行轴正齿轮采用变位设计，避免小齿轮根切，同时把中心距调整到和箱体轴承孔的现有布局完全对齐，不需要额外增设中间惰轮轴，

　　减少了三根轴的加工与装配工作量。润滑方式采用箱体内油浴润滑，齿轮浸油深度控制在齿高的1到2倍，高速运转时飞溅的润滑油可以直接润滑行星轮轴承与各轴支撑轴承，箱体结合面开密封槽加装耐油橡胶垫，输出轴端设置骨架油封，防止车床切削液混入润滑油箱。装配流程上先把空心轴与大齿轮从箱体下方预装到位，再依次装入小齿轮轴、行星轮架与输入法兰，最后扣合电机连接法兰盘，所有齿轮的侧隙控制在0.1到0.2毫米之间，既保证正反转切换时没有过大空程，满足车床进给传动的定位精度要求，也避免热胀后齿轮出现卡滞。现场维护时只需拆开箱体侧盖板就能直接检查两对齿轮的啮合磨损情况，不需要整体拆下减速箱，大幅降低机床停机维保的时间成本。
