薄型模块化组合平口虎钳夹具结构

　　这套薄型模块化虎钳主要面向小型加工中心、雕铣机、钻攻中心及多工位工装板的装夹需求，适合在Z轴行程紧张、工作台面需要密集排布夹具的场合使用。与传统高身机用虎钳相比，其本体高度被明显压缩，工件夹紧后整体重心更低，在轻切削、精密定位、批量小件加工时能够减少夹具悬伸带来的振动。

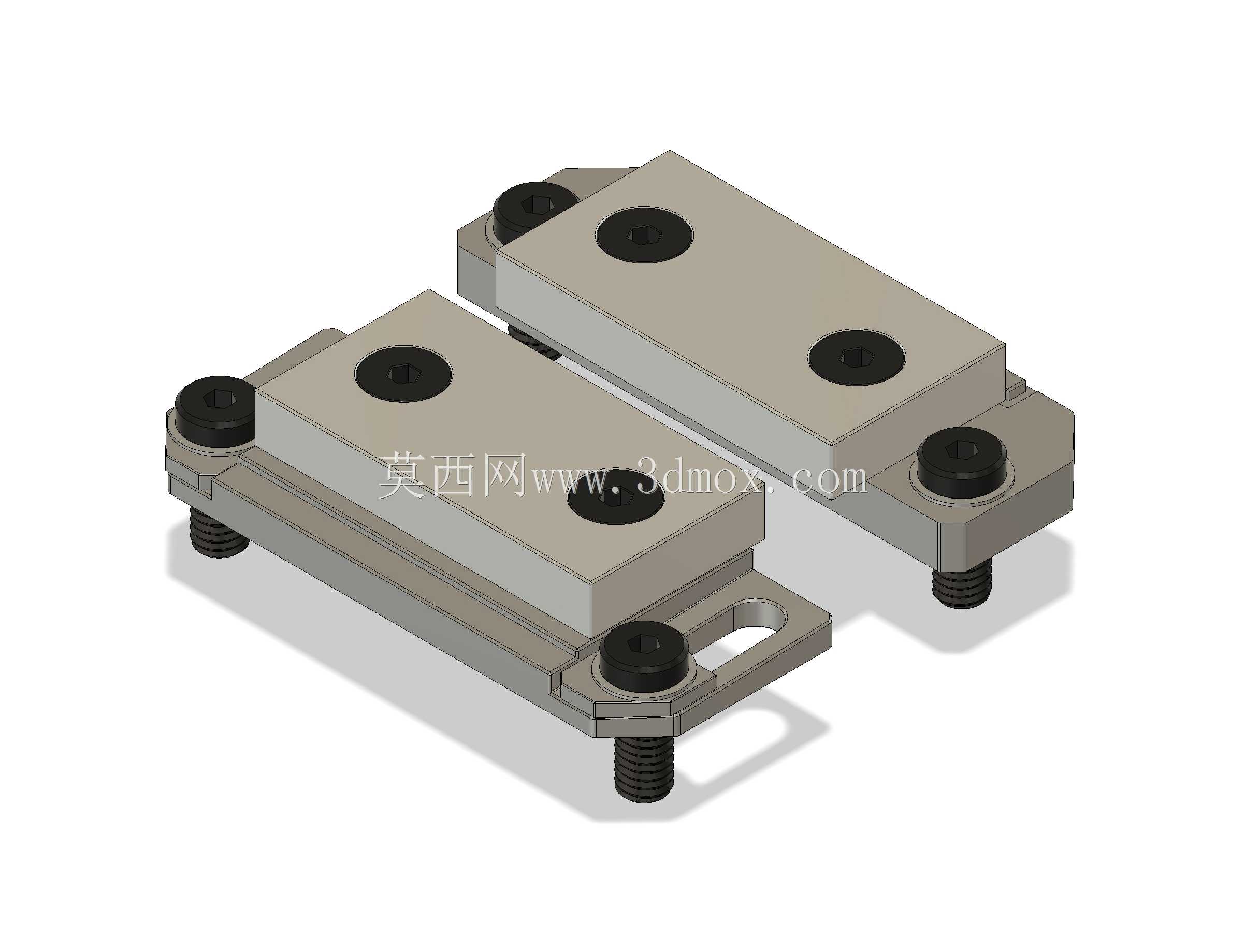

　　从实际用途看，该结构可用于铝件、钢件、塑料件、电极、治具底板等工件的侧面夹持，也可通过多套虎钳在工作台上并排布置，实现一次装夹多个零件。钳口部分采用可替换思路，配套齿尖和软钳口坯料后，既可以直接夹持毛坯硬料，也能够根据工件外形在软钳口上加工出仿形槽、避让槽或定位面，从而提升异形件、薄壁件和二次加工件的夹持稳定性。

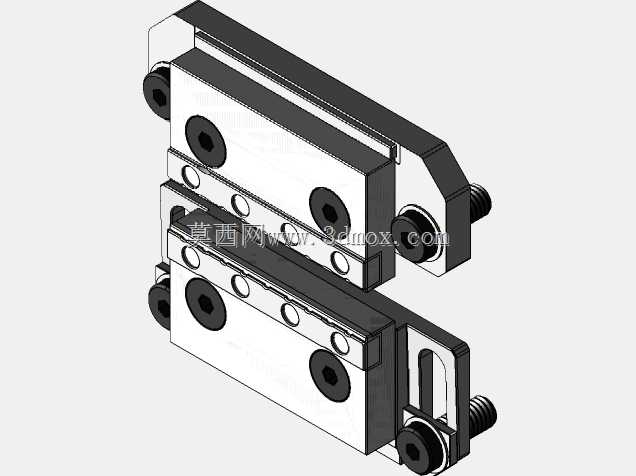

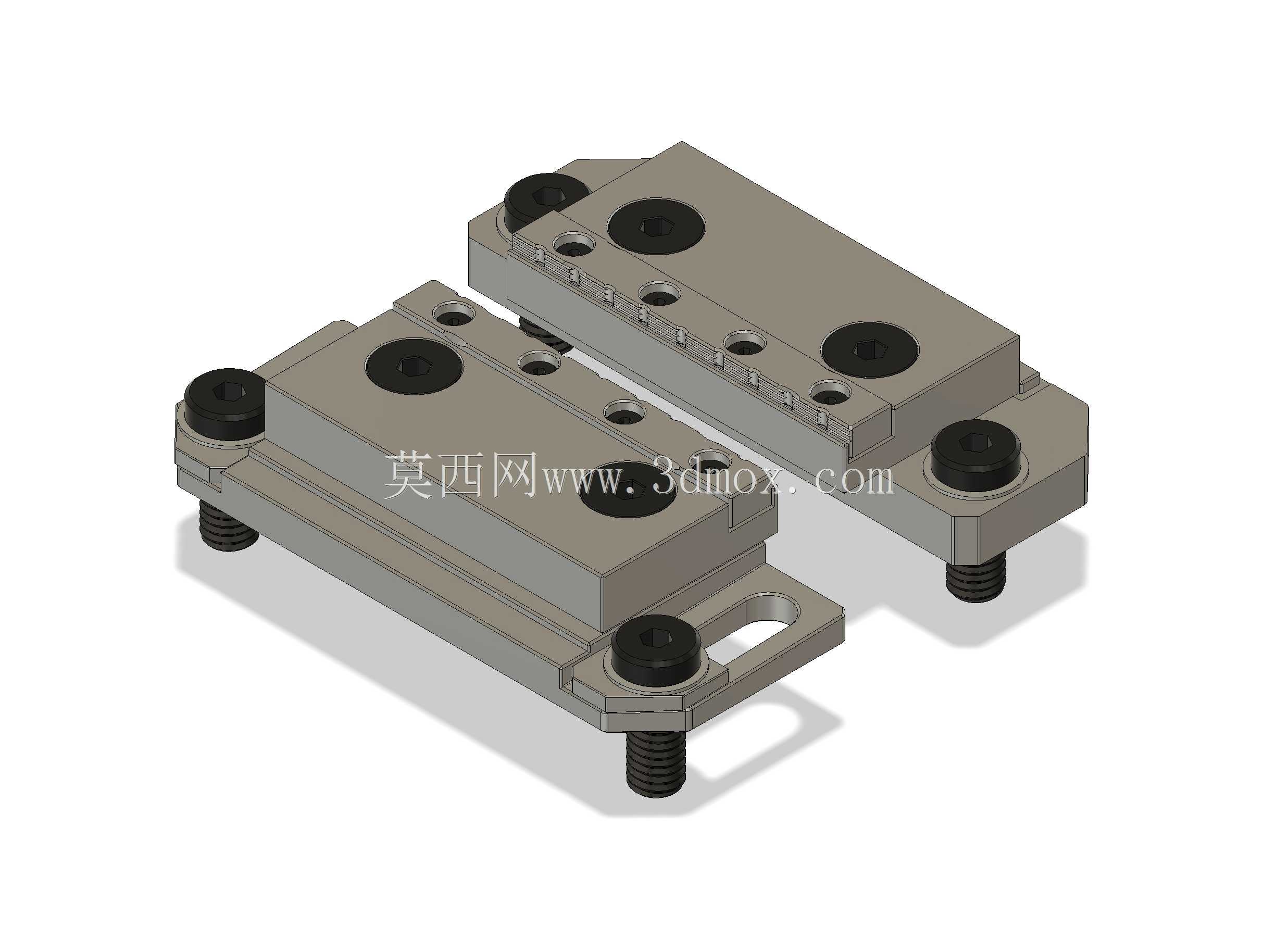

　　结构设计上，虎钳主体由低轮廓底座、活动钳口模块、固定钳口模块、夹紧螺钉及定位安装件组成。底座上预留了安装孔和长槽位置，便于通过T型槽螺栓、压板或零点定位板固定到机床工作台上。侧面的串联孔位支持多个虎钳按统一基准排列，减少单件找正时间。顶部大直径锁紧件提供操作入口，底部螺杆结构将夹紧力传递到活动钳口，使钳口在较小空间内仍能获得可靠夹持力。

　　外形边界方面，模型整体呈扁平矩形布局，长宽方向适合标准工装板分区安装，高度方向控制在较低范围内，能够给刀具和刀柄留出更多垂直空间。安装时需要关注底座底面与工作台面的贴合状态，锁紧点应尽量对称受力，避免单点压紧造成本体翘起。多件并排使用时，应统一基准边并核对虎钳间距，保证换料后工件坐标一致性。软钳口在首次使用前需按工件尺寸轻铣成型，夹持面宜保留适当压痕深度，以兼顾摩擦力和工件外观。
