全地形越野ATV钢管车架车身外壳结构

　　这套全地形车车身外壳概念结构，面向非铺装路面越野作业、户外林区巡检、山地场地休闲骑行等场景搭建，核心围绕开放式钢管防滚架与外覆盖件的装配关系展开，区别于常规封闭式乘用车身的设计逻辑。

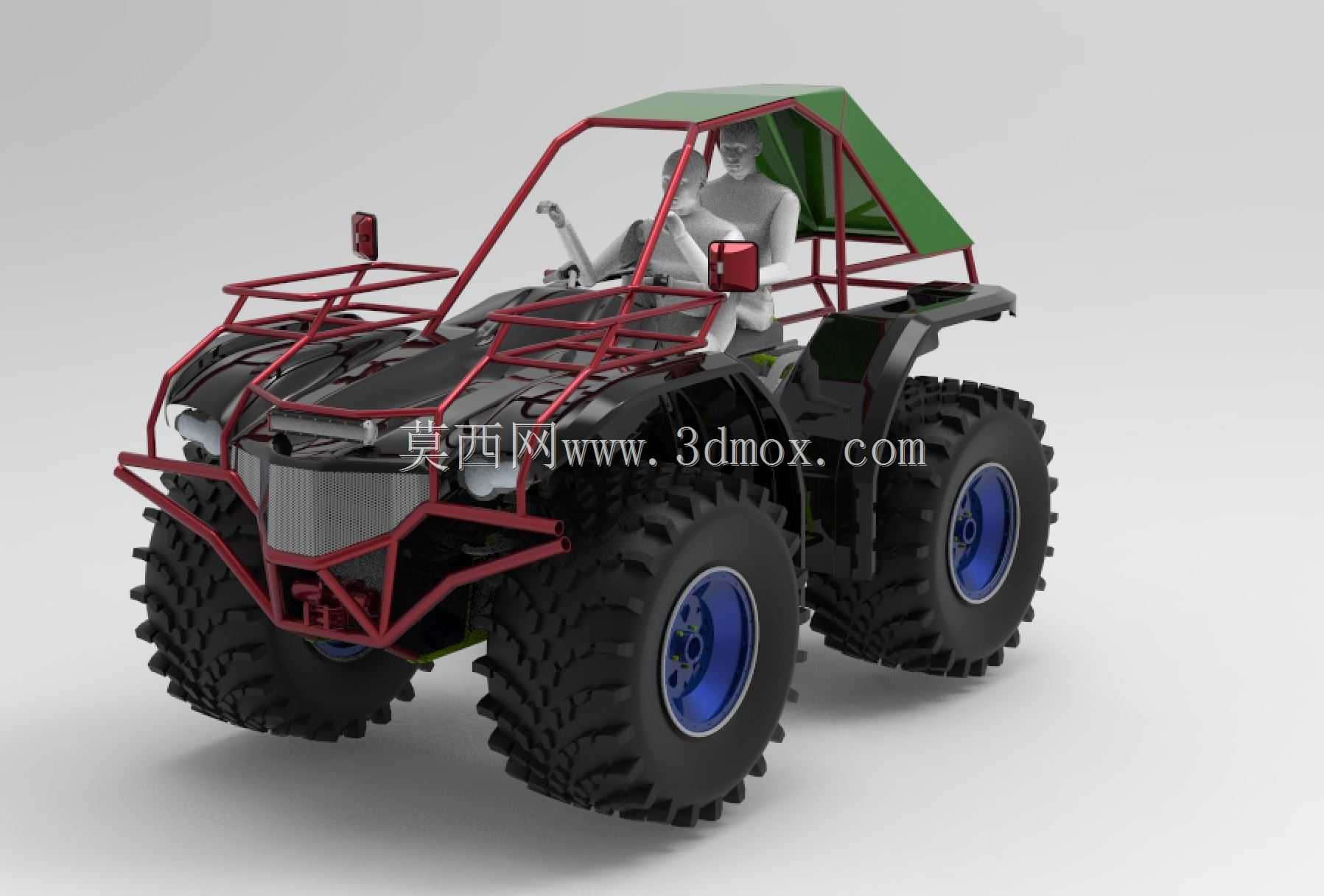

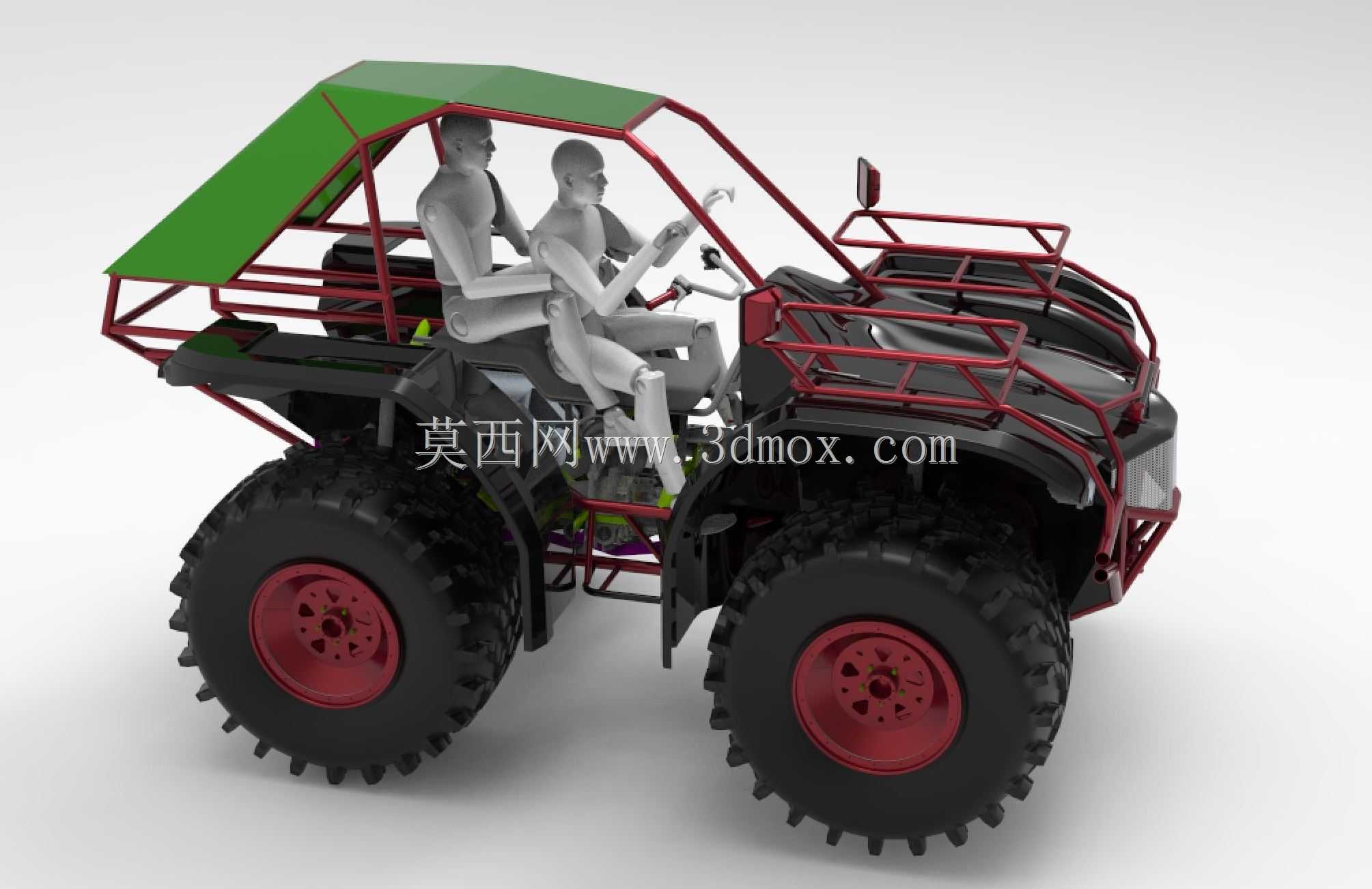

　　从实际使用需求出发，ATV行驶在颠簸泥泞、陡坡交叉轴路面时，车轮跳动行程远大于普通乘用车，车架不能采用薄皮承载式结构，因此模型中以红色空间钢管桁架作为主承力骨架：前部管架向前延伸形成双层防撞杠，既预留绞盘安装点位，也能在正面触障时通过多根斜撑管分散冲击力，避免单根梁受弯失效；乘员舱周围的钢管沿A柱、侧围、顶部围成闭环防滚笼，顶部后方衔接绿色篷布覆盖的轻质顶篷，兼顾遮阳挡雨与翻滚时的生存空间，管架交接处均按空间汇交布置，减少悬臂节点带来的应力集中。

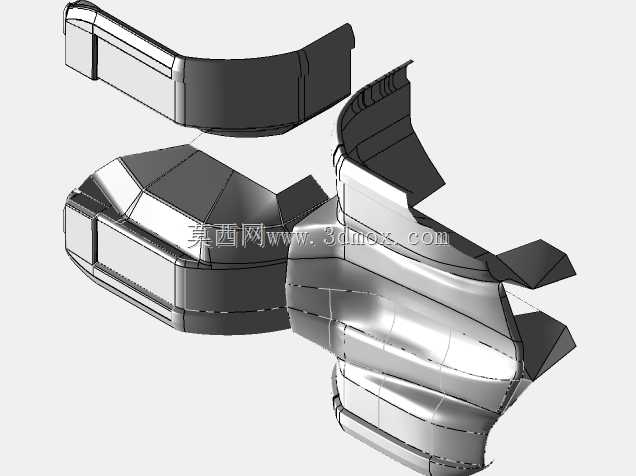

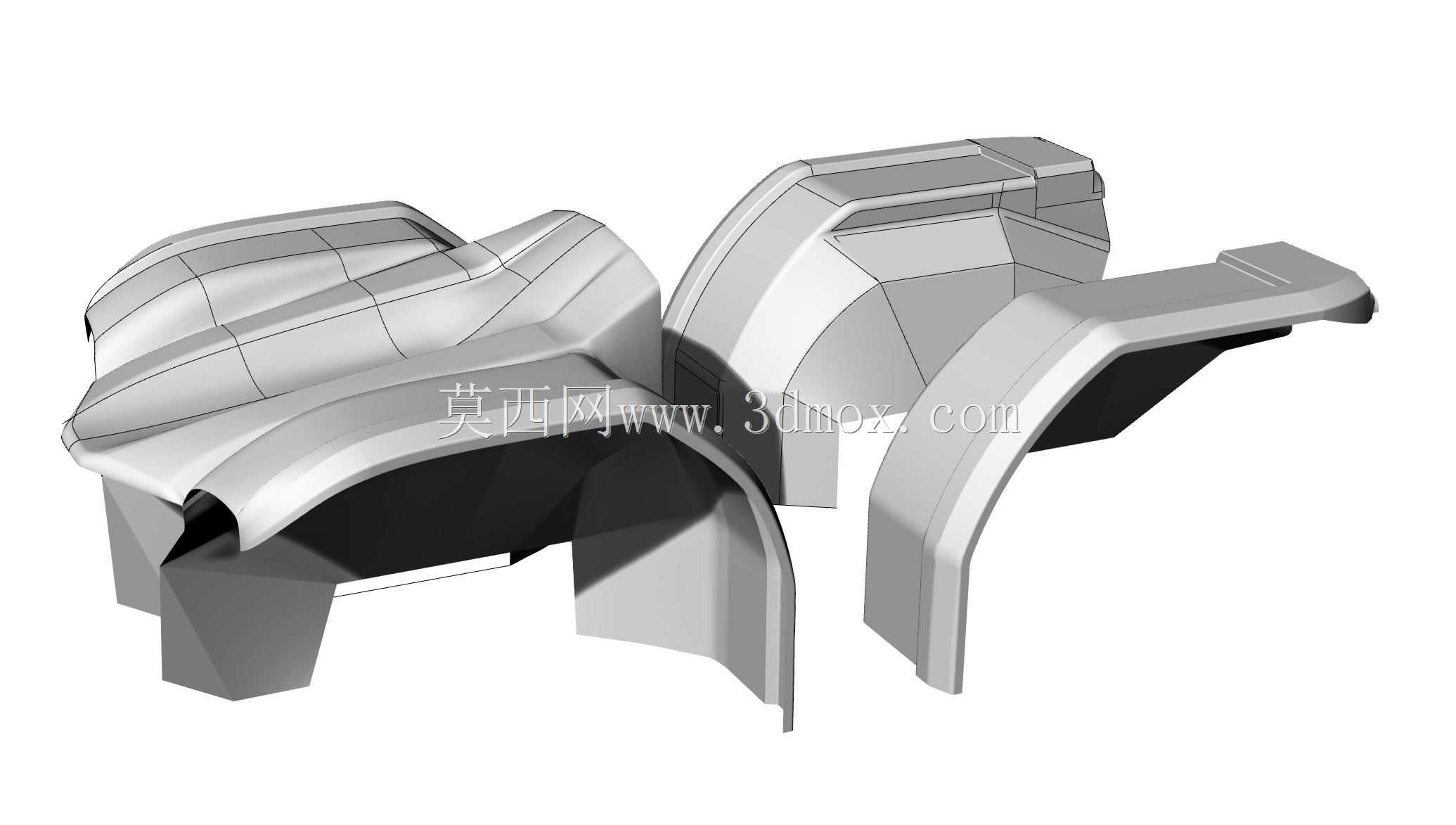

　　车身覆盖件的设计思路偏向实用化：前部黑色机壳覆盖动力舱上部，留出散热格栅迎风面，保证发动机、散热器在低速大负荷越野时的进风效率；两侧宽体轮眉向外探出，匹配大直径深齿越野轮胎的跳动边界，防止泥浆直接甩向乘员；后部短小的后货架区域可挂载工具、备用油桶，符合户外作业的载物需求。

　　建模时需要重点核对尺寸边界：轮胎外径与轮眉内缘、车架横管之间要预留足够的跳动间隙，包含悬架压缩、转向打满两种极限工况，避免轮胎剐蹭管架；驾驶舱内人机点位按照坐姿人体模型布置，方向盘、座椅、脚踏的相对位置贴合越野骑行时的握持与操控姿态，侧方后视镜支架固定在前段管架上，视野角度覆盖后轮侧后方；车架底部的安装支点要对应动力总成、悬架摆臂、转向机的装配坐标，外覆盖件与钢管之间预留卡扣或螺栓连接的安装面，保证外壳可快速拆卸维护。整体结构既保留钢管车高强度、易修复的特点，也通过外壳造型梳理了气流、防泥与载物功能，为后续整车总装设计提供完整的空间参照。
