轻型直升机尾桨传动变速总成结构

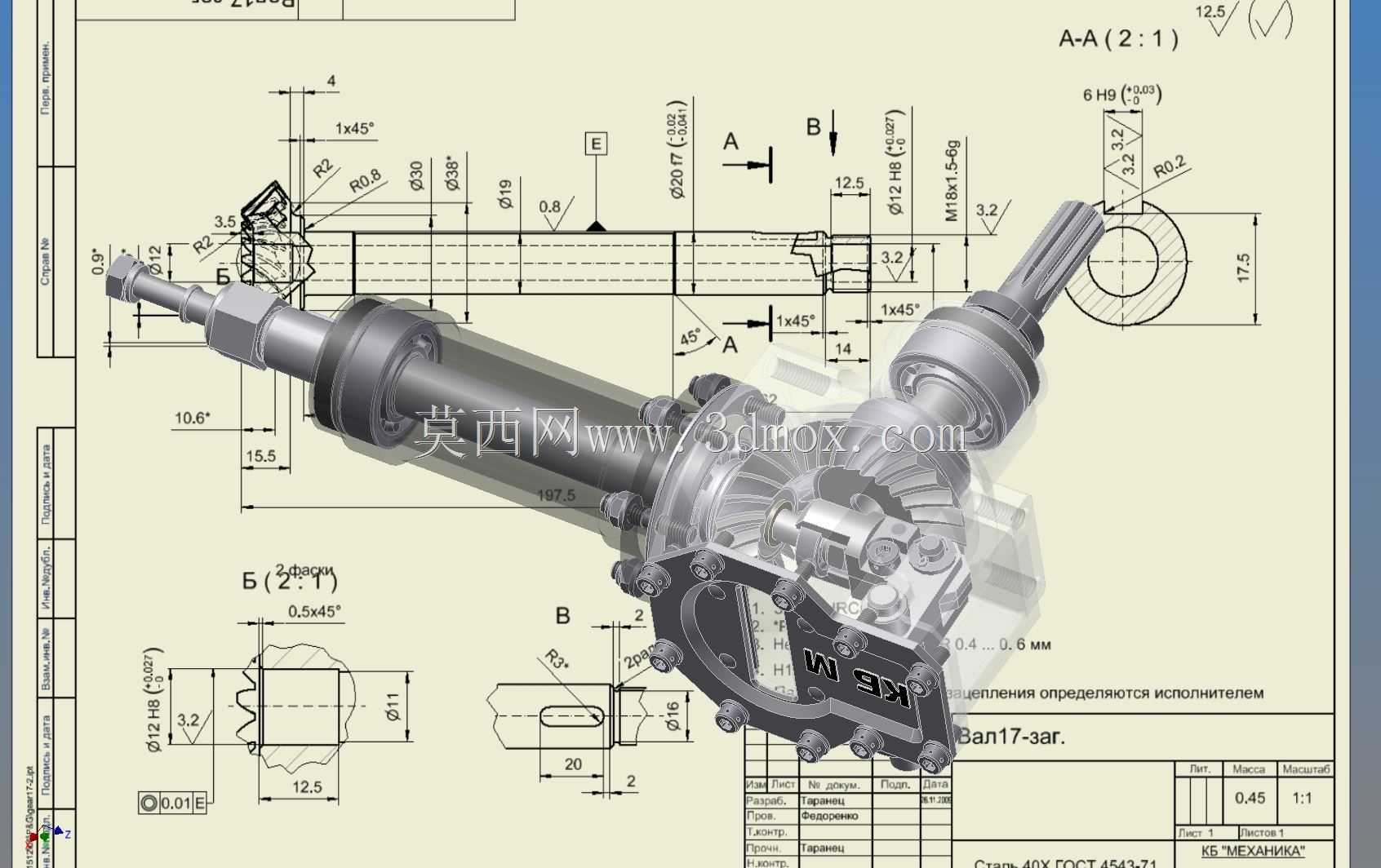

　　该结构围绕轻型直升机尾部动力传递与尾桨驱动需求展开，核心是把主传动系统引出的旋转动力，经尾梁内部长距离传动轴输送至尾减速器，再通过换向与减速机构驱动尾桨毂和尾桨叶工作。尾桨在整机中的作用并不只是提供推力，更关键的是平衡主旋翼旋转产生的反扭矩，并在航向操纵中提供可控侧向力，因此尾传动总成的刚度、同轴度、支承位置和润滑边界都会直接影响飞行姿态响应。建模时先按尾梁末端的安装空间确定减速器壳体轮廓，再布置输入轴、锥齿轮副、输出轴、轴承、密封件和连接法兰。输入端采用细长传动轴方案，适合沿尾梁走向布置；轴段之间设置联轴与支承结构，用来吸收装配偏差、热变形和飞行振动。输出端则与尾桨毂连接，桨毂上保留桨叶安装、夹持和变距相关接口，

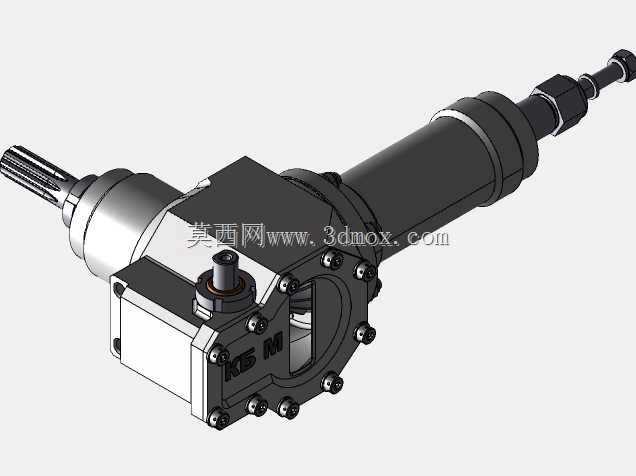

　　使尾桨推力能够随操纵输入变化。结构外形上，长轴沿机身纵向延伸，尾减速器在末端形成近似直角的动力转向，壳体外侧布置加强筋、安装耳座和检修轮廓；这些特征既对应真实零件的铸造与加工逻辑，也为整机装配时的螺栓操作、维护开口和管路避让留出空间。安装边界需要重点控制输入轴线、输出轴线的交点位置以及尾桨旋转平面与尾梁的相对距离。若尾桨距垂尾或尾梁过近，气动干扰和噪声会明显增大；若支承跨距不合理，长轴在高转速下又容易出现临界转速问题。因此在三维布置中，应同步校核轴系长度、支承点间距、壳体固定孔位、桨叶旋转半径和周边构件间隙。齿轮副区域采用封闭壳体，便于储存润滑介质并阻挡外部粉尘；轴承位设置台阶、挡圈或压盖约束，保证轴向定位可靠。

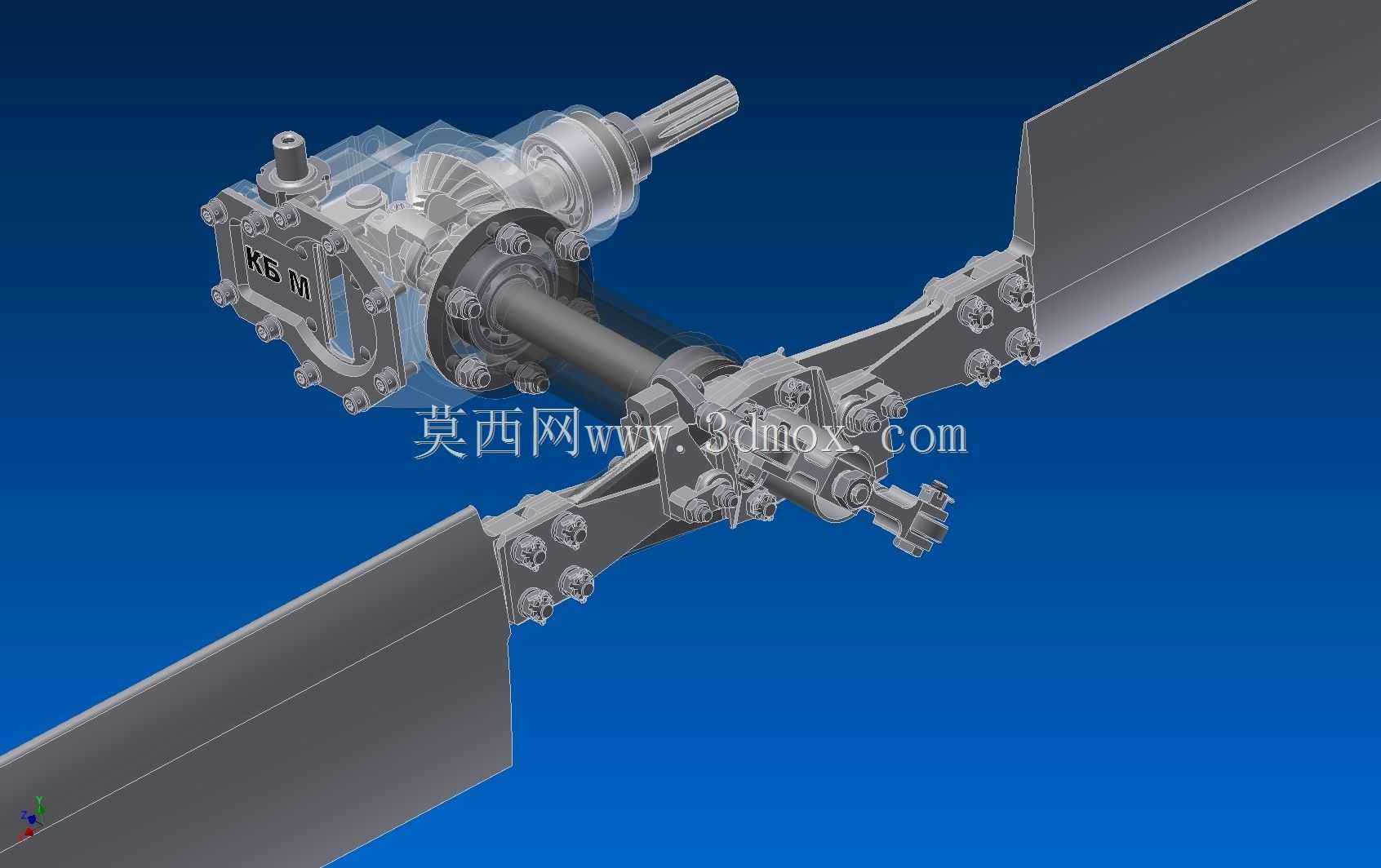

　　输出轴附近还需考虑密封、防尘和桨毂拆装顺序，避免维护时需要大范围拆解尾梁结构。尾桨毂部分强调桨叶根部连接的重复性与对称性，夹持面、销孔、螺纹件和变距连接件需要围绕输出轴线均衡布置，以降低不平衡载荷。整体模型把传动轴、换向减速器、桨毂及安装支架组合在同一装配语境中，可用于航空机械结构教学、尾传动方案演示、虚拟装配检查以及零部件干涉分析。
