DC-DC降压电源模块电路板结构

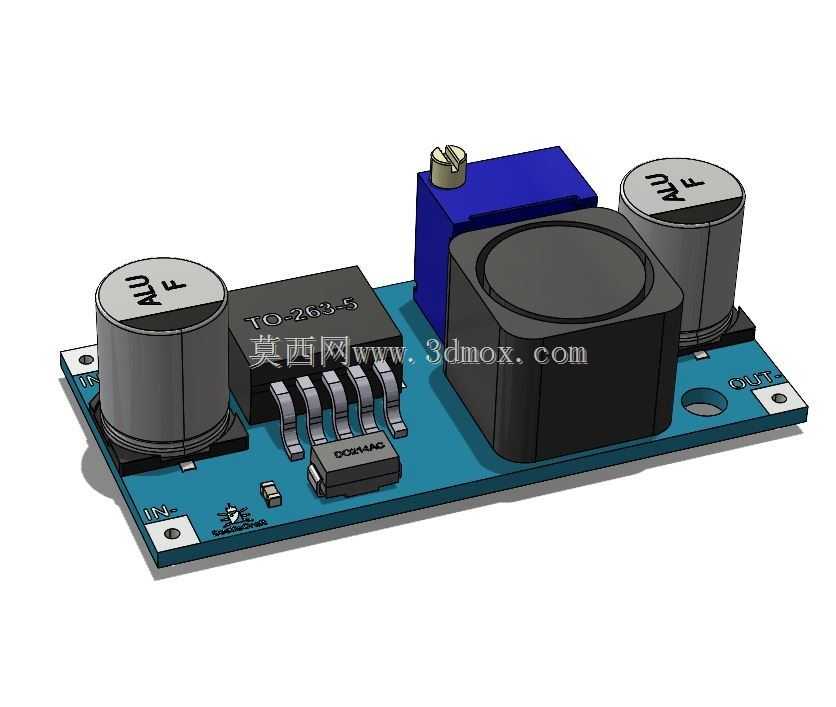

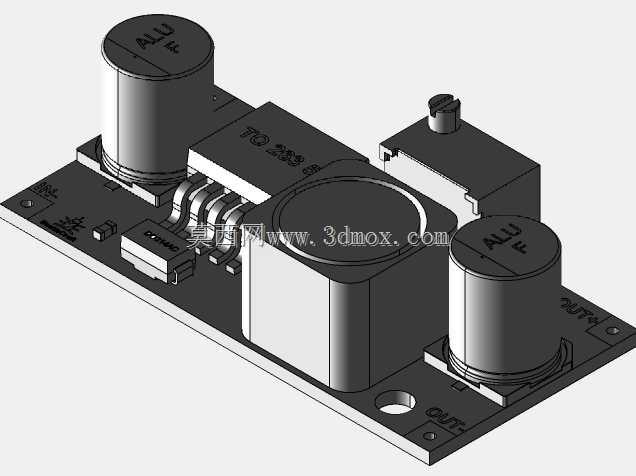

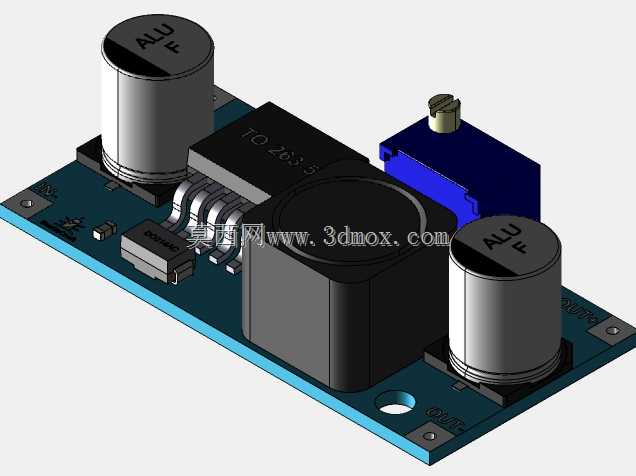

　　该模型呈现的是一块典型DC-DC降压电源转换模块的完整装配结构，主体由蓝色PCB基板、功率电感、铝电解电容、多引脚稳压芯片、蓝色微调电位器、贴片阻容元件以及输入输出接线焊盘组成，常用于实验台架、小型控制柜、嵌入式设备供电支路和自动化装置内部电压转换。实际使用中，这类模块承担把较高直流输入电压稳定降至负载所需电压的任务，例如将24V母线电压转换为12V、5V或其他传感器、单片机、继电器工作电压。板上较大的黑色磁屏蔽功率电感位于能量回路上，配合稳压芯片完成开关储能与续流；两侧圆柱形电解电容分别服务于输入滤波和输出滤波，可降低电压纹波并抑制瞬态波动。蓝色方形电位器用于微调输出电压，调试人员可通过小螺丝刀改变反馈分压，

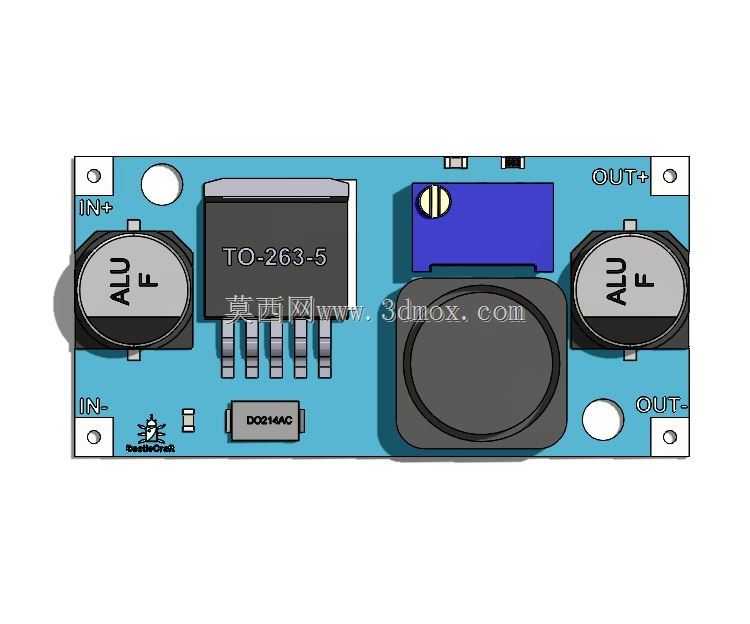

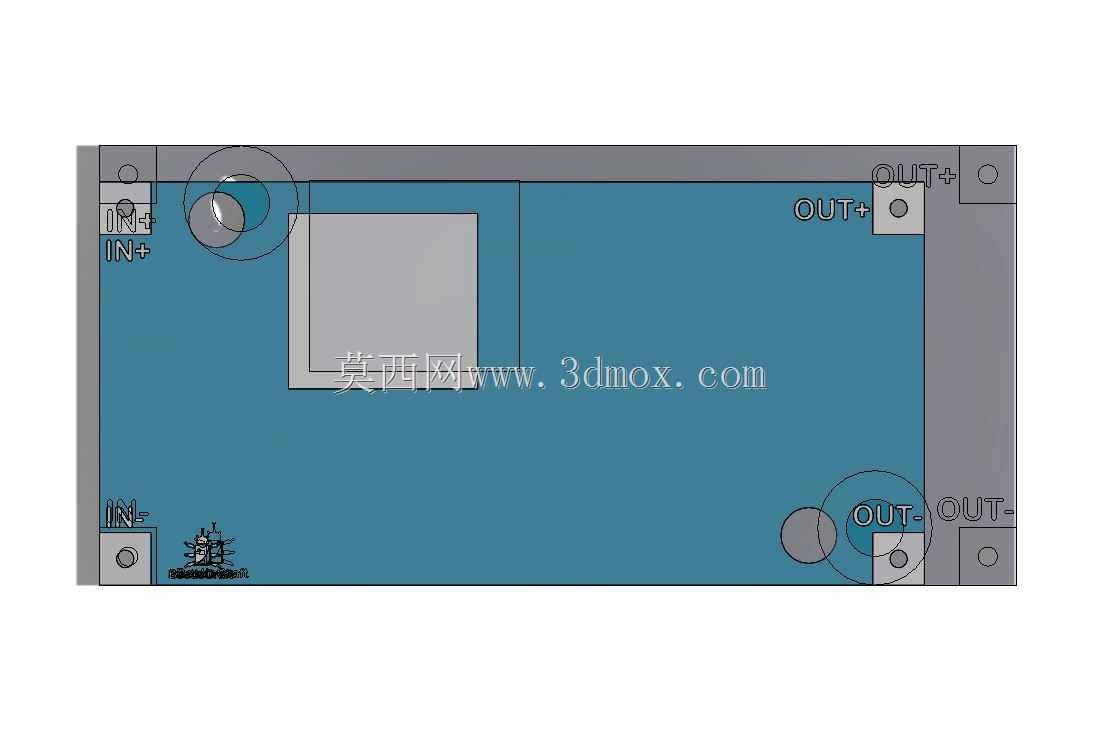

　　从而在允许范围内设定目标电压。建模时需要重点还原元件之间的高度差与占位关系：电解电容高度明显高于贴片芯片，功率电感体积大且占据板中央区域，电位器靠近板边以便调节，接线孔和安装孔则决定模块在整机中的固定方式。PCB四角预留安装孔，边缘布置输入、输出标识焊点，便于线束压接或螺钉端子连接。结构设计上，基板轮廓紧凑，大功率元件周围保留一定走线与散热空间，电感和电容的布局遵循功率回路短、地回路宽的思路，既能减少开关噪声耦合，也方便在有限柜内空间中竖立或平放安装。对于设备选型人员，该三维结构可用于检查模块与外壳、线槽、相邻板卡之间的干涉情况，确认电容顶部绝缘距离、电位器调节空间以及接线方向；对于结构工程师，则可据此建立供电模块包络，在机柜、

　　移动小车、教学实验平台或机器人控制箱中预留安装边界。模型还细致表现了TO封装稳压芯片、散热焊盘、贴片电阻电容、丝印字符和板边定位孔，使装配关系更接近实物。工程应用中，此类电源板往往安装在DIN导轨附近、设备背板或控制箱内侧，需要兼顾散热、防振和维护可达性；三维装配时应保证高元件不与上盖碰撞，侧面留有插拔和调节余量，底部焊点避免直接接触金属支架。通过该模型，可以直观理解开关电源模块从元件排布、机械固定到电气连接的整体构成，也为PCB外协装配、机箱布局校核和教学演示提供清晰参照。
