双工位料盘自动上下料装卸设备

　　该设备面向机加工产线中工件料盘的自动转运与上下料环节，常见于CNC加工单元、钣金件加工车间、精密零件批量生产线的衔接工位，替代人工完成满载料盘从暂存区到加工工位、空料盘从加工工位回收到暂存区的往复转运工作，适配CA6140类车床配套的自动化改造场景，也可独立作为工序间物料中转单元使用。

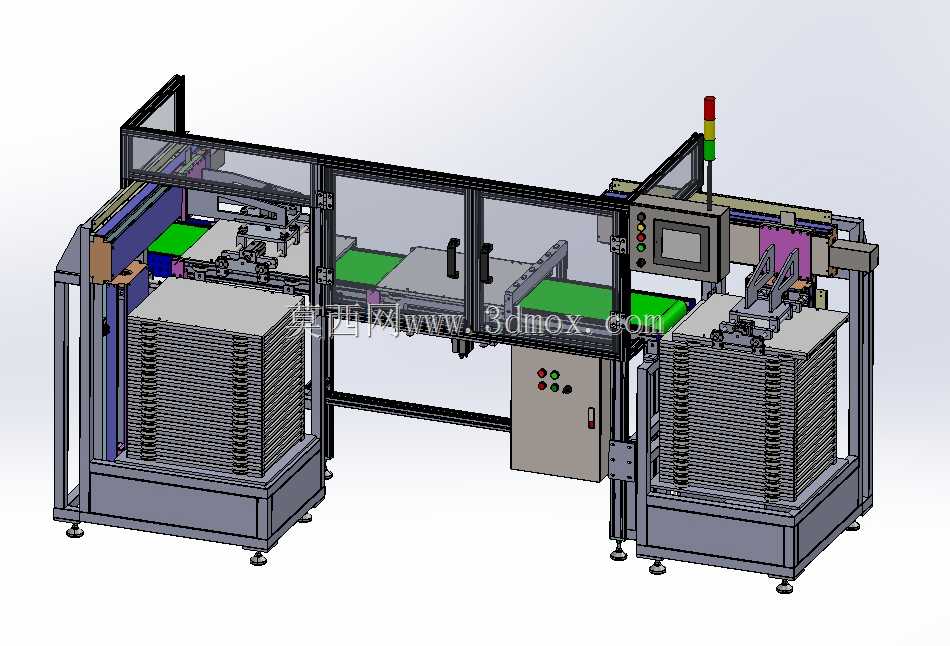

　　整机采用左右对称双料仓布局，两侧立式料仓可堆叠存放数十层标准料盘，料仓底部配置顶升定位机构，可逐盘将料盘抬升至输送线对接高度；中间段为贯通式皮带输送线，输送面铺设绿色防滑皮带，线体两侧设置可调节导向护栏，可根据料盘宽度快速调整限位间距，适配不同尺寸的标准工件料盘。线体中段集成移栽机械手模组，采用伺服驱动直线模组搭配夹取执行端，可完成料盘的抓取、移位、堆叠动作，夹爪配置浮动缓冲结构，避免硬接触划伤料盘或工件。

　　设备外围采用铝型材框架搭配透明亚克力防护围栏，围栏预留安全检修门，门体配置安全锁，开门时设备自动触发停机信号；线体侧端设置独立电气控制柜，柜面布置启停按钮、急停开关与状态指示灯，顶部安装三色警示塔灯，可实时显示设备运行、待机、故障状态；操作端搭载触控人机界面，可设置料盘堆叠层数、输送速度、顶升行程等参数，支持手动调试与自动运行模式切换。

　　结构设计上，底部机架采用型钢焊接后整体时效处理，台面加工安装基准面，保证输送线与料仓的平行度公差控制在0.2mm以内；底部配置可调脚杯与移动脚轮，安装时可通过脚杯调平设备，抵消地面平整度误差，设备就位后脚轮离地，保证运行稳定性。设备整体占地边界约长3.2m、宽1.8m、高2.1m，对接产线时需预留左右各0.8m的检修空间，进线电源采用三相380V工业供电，气源接口预留G1/2快速接头，适配工厂常规动力配套条件。

　　料仓的定位托架采用分层卡槽结构，料盘堆叠时自动对中，顶升机构采用伺服电缸驱动，顶升重复定位精度可达±0.1mm，保证料盘与输送线对接时无卡滞；输送线驱动采用减速电机搭配同步带传动，运行速度可在0-15m/min区间无级调节，适配不同生产节拍。移栽机械手的X/Z轴均采用线性导轨加滚珠丝杠传动，定位精度高，负载能力可达50kg，可承载满载工件的重型料盘。

　　设备的安全防护设计符合工业自动化设备安全规范，围栏所有边角做圆弧处理，运动部件全部置于防护区域内，仅在料盘进出口设置光栅防护，人员误入作业区时设备立即停止动作；电气布线全部采用线槽收纳，强弱电分离布置，减少信号干扰，整体结构模块化程度高，各功能单元可独立拆分运输，现场组装仅需对接电源气源即可调试投用，适合批量机加工产线的自动化升级配套。
