四旋翼无人机机架结构设计

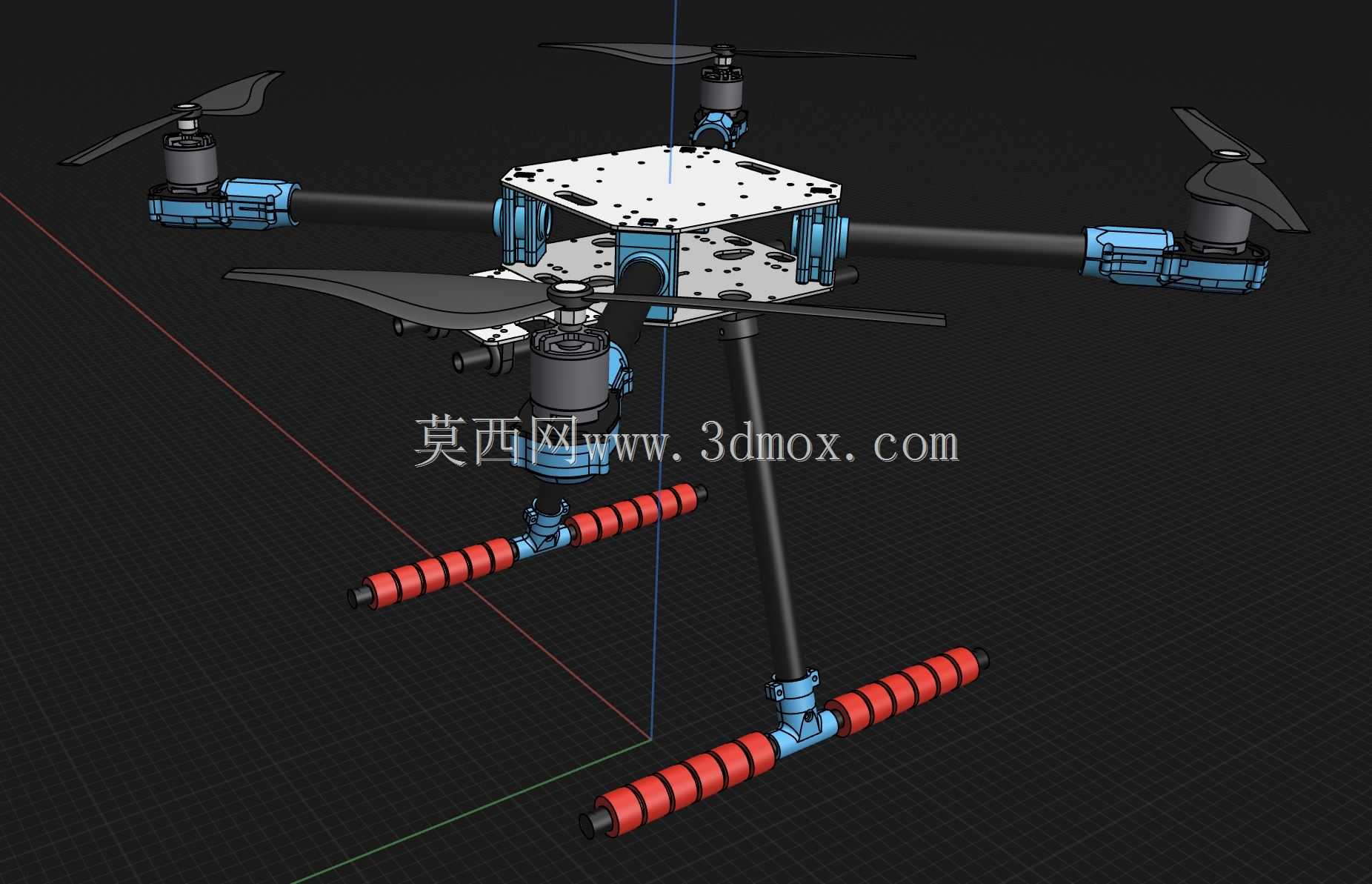

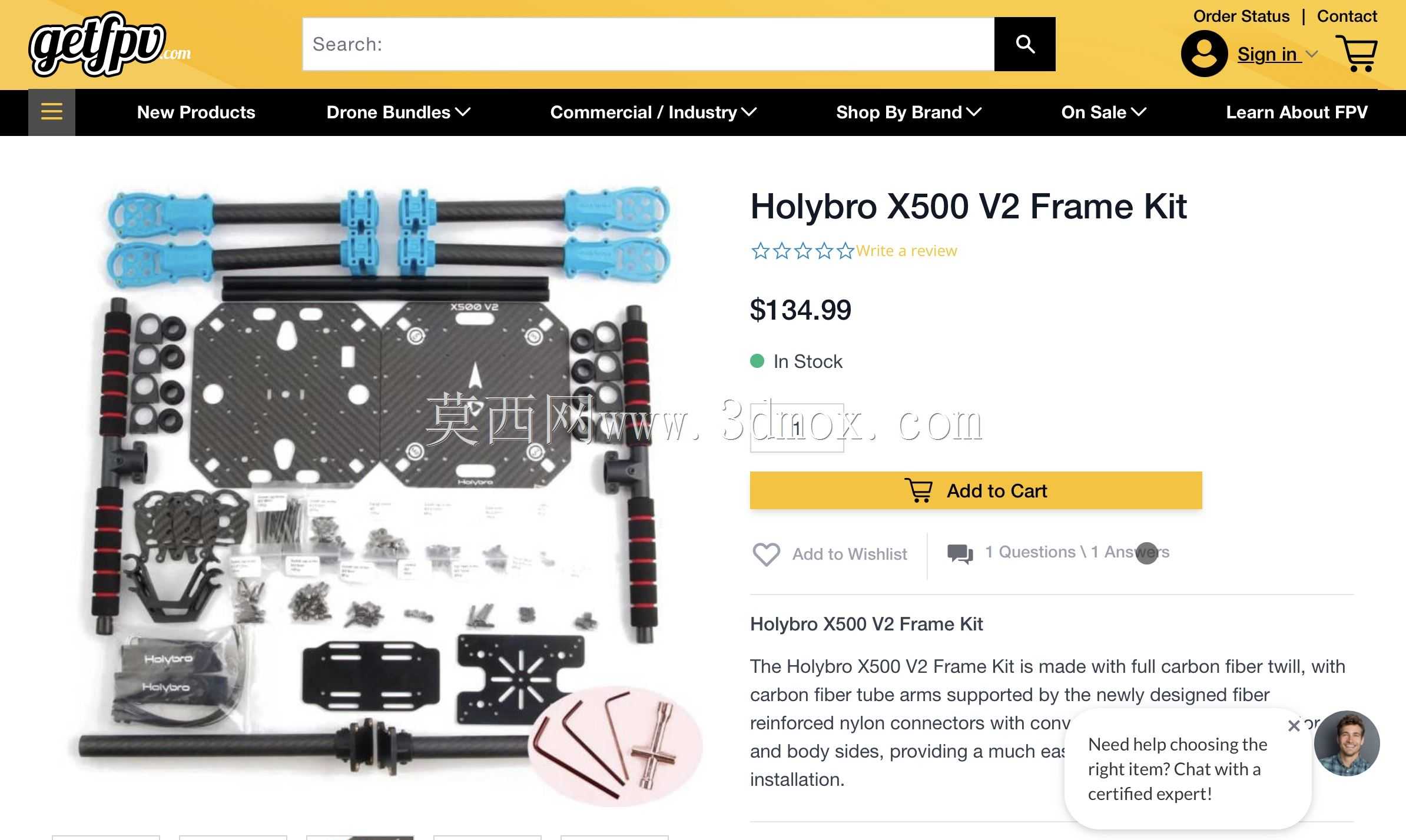

　　这套四旋翼飞行平台机架采用X型布局，四组动力臂沿中心板呈放射状对称展开，整机围绕飞控安装板、机臂连接座、电机座与起落架四个核心模块完成结构搭建，主要服务于航拍测绘、电力巡检、农业植保前期验证以及高校飞控算法开发等场景。从结构设计思路来看，中心上下两层板承担飞控、电调、电池、GPS与图传设备的承载任务，板面上预留的阵列安装孔兼容主流飞控与外设固定规格，机臂与中心板通过夹持座锁紧，既保证臂展方向的刚性传递，又便于拆装收纳与臂长调整。机臂末端电机座的安装面经过同轴度校核，保证电机轴线与机架水平面垂直，降低飞行姿态解算误差。起落架部分采用横向横杆加纵向支腿的形式，支腿高度留出电池挂载与云台下沉空间，横杆外覆缓冲套，着陆瞬间可吸收冲击能量，

　　避免硬着陆对飞控陀螺仪和相机云台造成冲击损伤。建模过程中对机臂壁厚、夹持座抱紧面、电机座螺丝孔位均做了装配干涉检查，手臂适配器位置略高于常规机架，并按可调节结构建模，当设备安装高度达到需求边界时，可直接截断多余杆件，该部分同时支持3D打印快速成型，方便迭代验证。安装边界方面，机架对角线轴距预留充足，螺旋桨旋转平面之间无重叠，中心板下方电池仓空间兼顾不同容量电池的重心调节需求，整机重心落在四旋翼几何中心附近，为PID调参提供稳定的机械基础。
