竞速穿越四旋翼飞行器结构造型设计

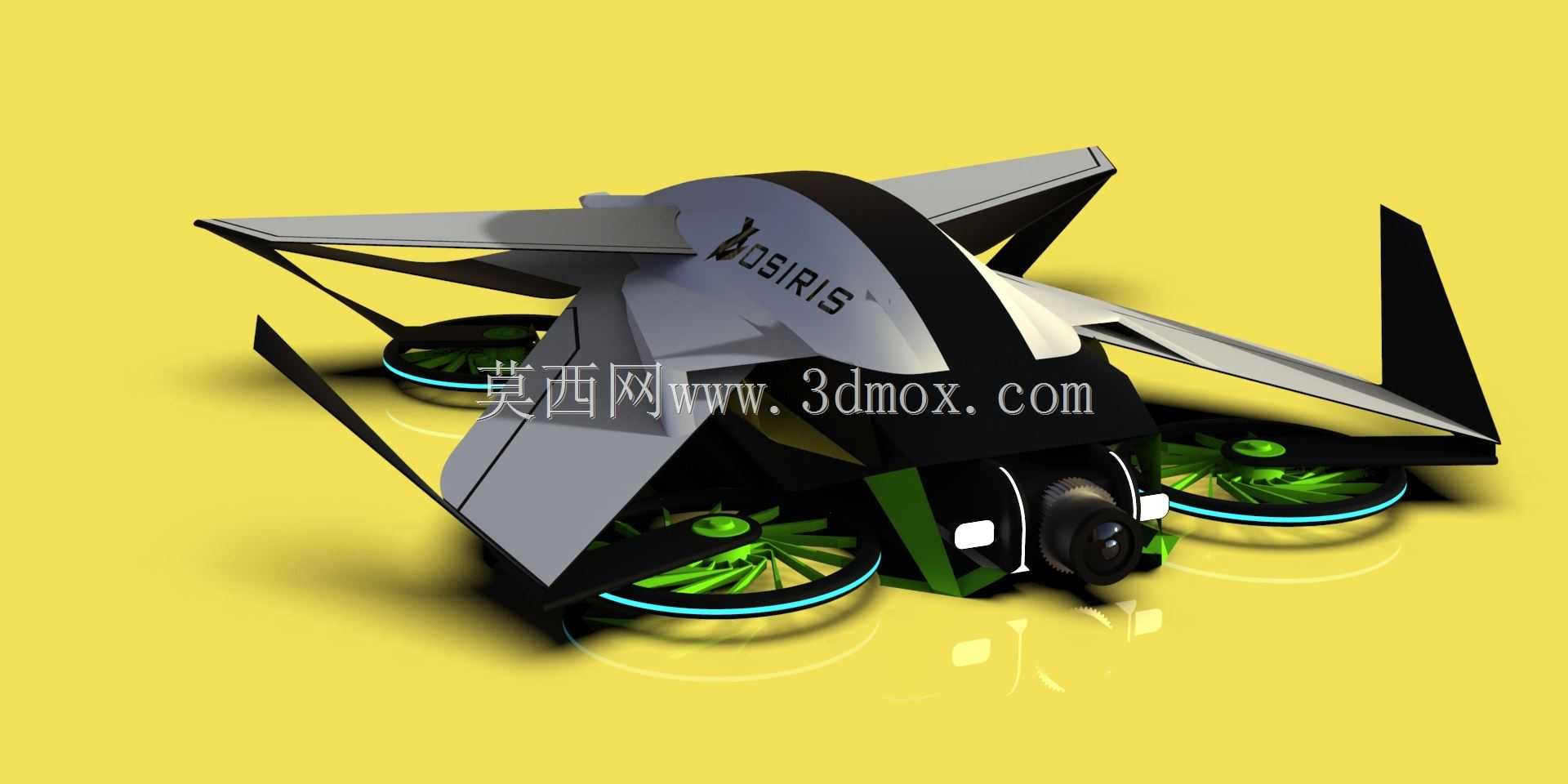

　　这套竞速穿越四旋翼的结构方案，核心围绕FPV第一视角飞行竞技场景展开，整机采用低风阻流线型包覆式机身设计，区别于常规裸架竞速机的外露走线布局，将飞控、电调、图传、电池舱全部整合在一体化曲面壳体内，既降低高速穿越障碍时的风阻系数，也能在赛道剐蹭、擦碰防撞网时保护内部电子元器件，减少炸机后的部件损坏概率。

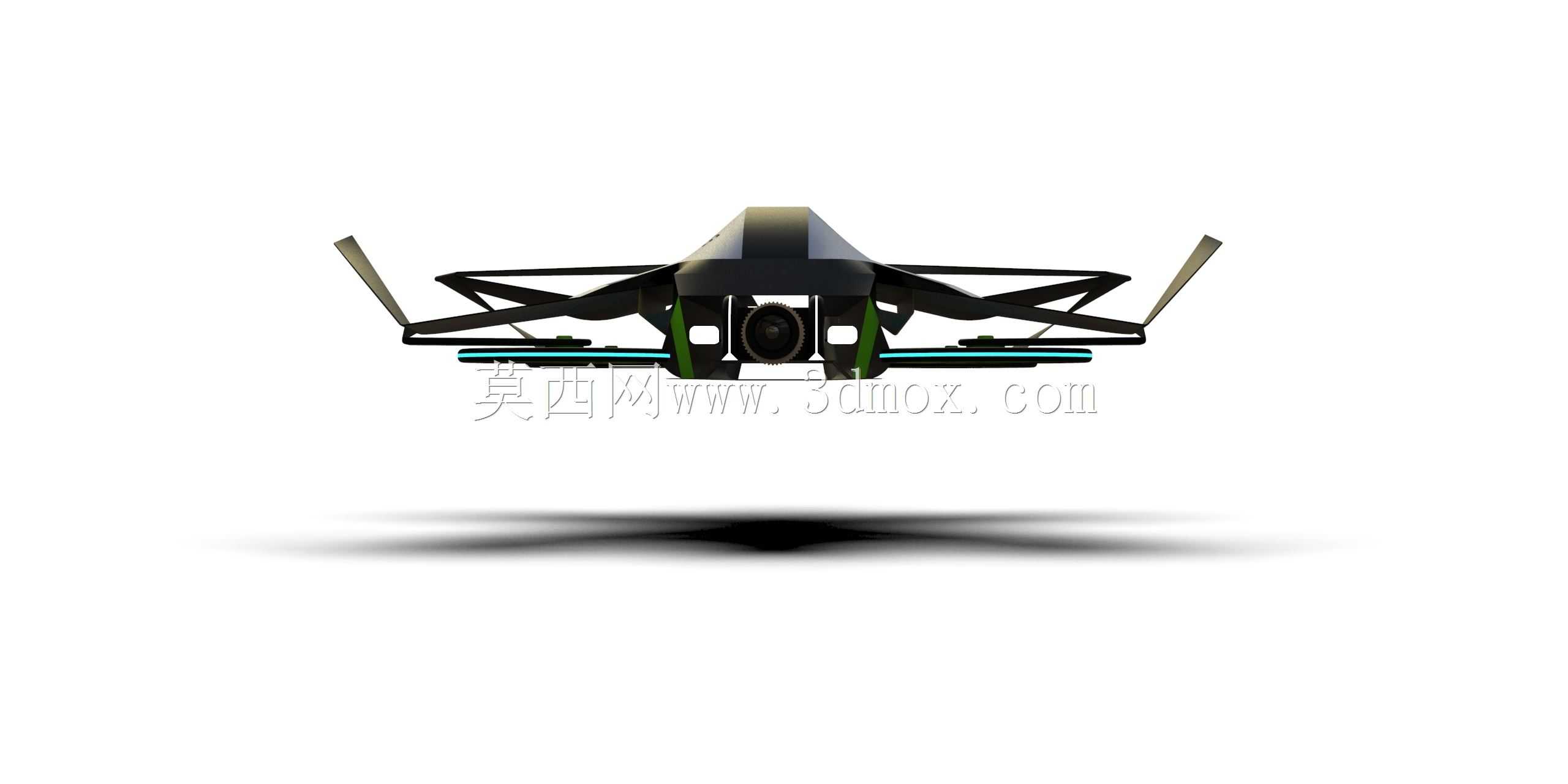

　　从实际飞行用途来看，这类机型主要服务于室内外穿越赛道竞速、低空特技飞行动作展示、近地跟拍场景，前端预留了标准FPV摄像头安装位，摄像头倾角可根据飞手竞速习惯在25°到60°区间调整，匹配不同飞行速度下的视野需求；机身前部两侧集成了航行指示灯，夜间飞行或者暗光赛道飞行时能够清晰判断机身朝向，避免飞手视线丢失。四个旋翼采用涵道防护圈结构，涵道内壁集成了环形灯带，既可以在飞行中直观展示电机转速状态，也能在桨叶意外触碰障碍物、赛道围网或者操作人员时，直接阻挡高速旋转的桨叶，大幅降低穿刺伤害，适配室内人员密集的飞行活动场景。

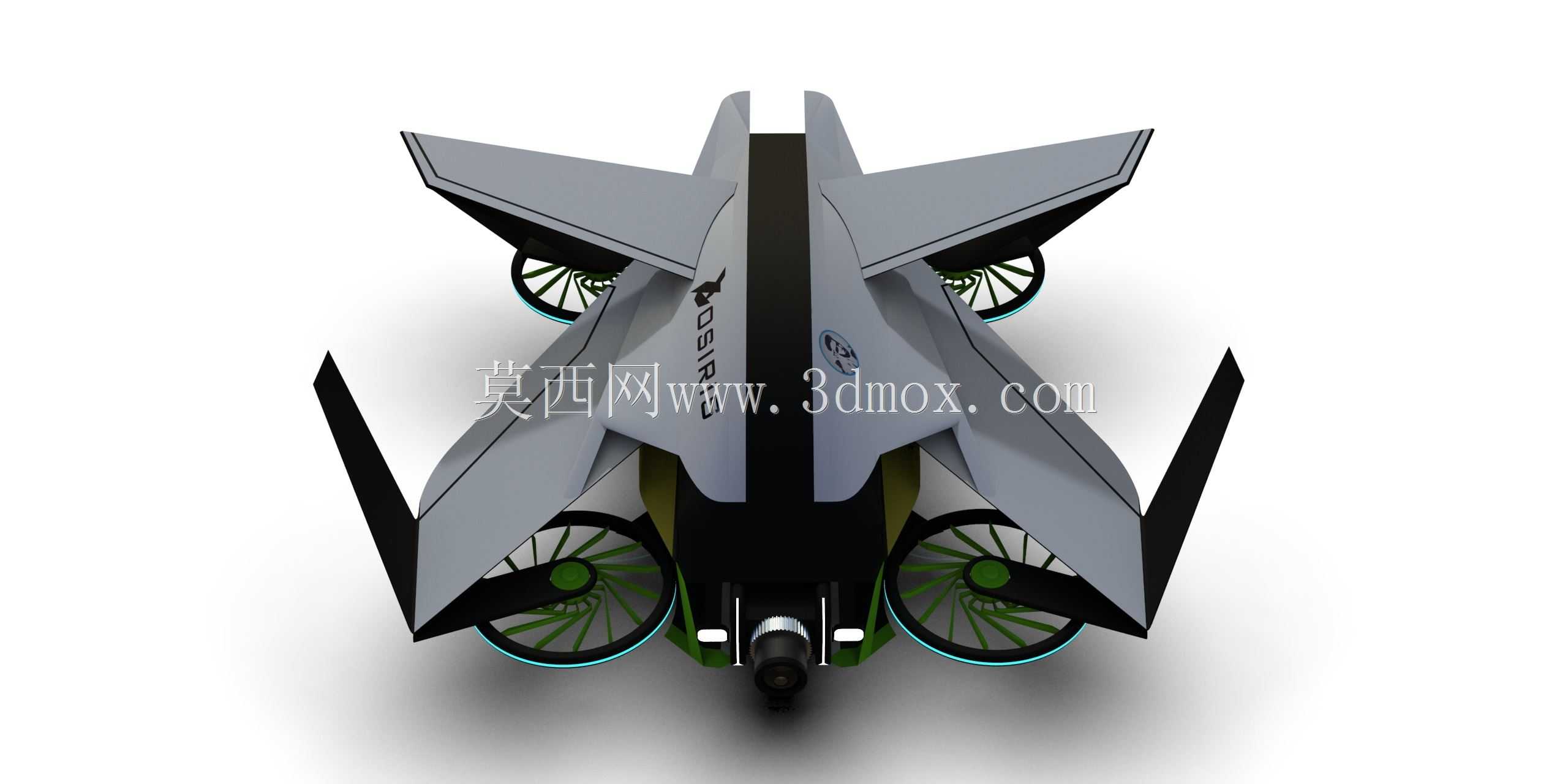

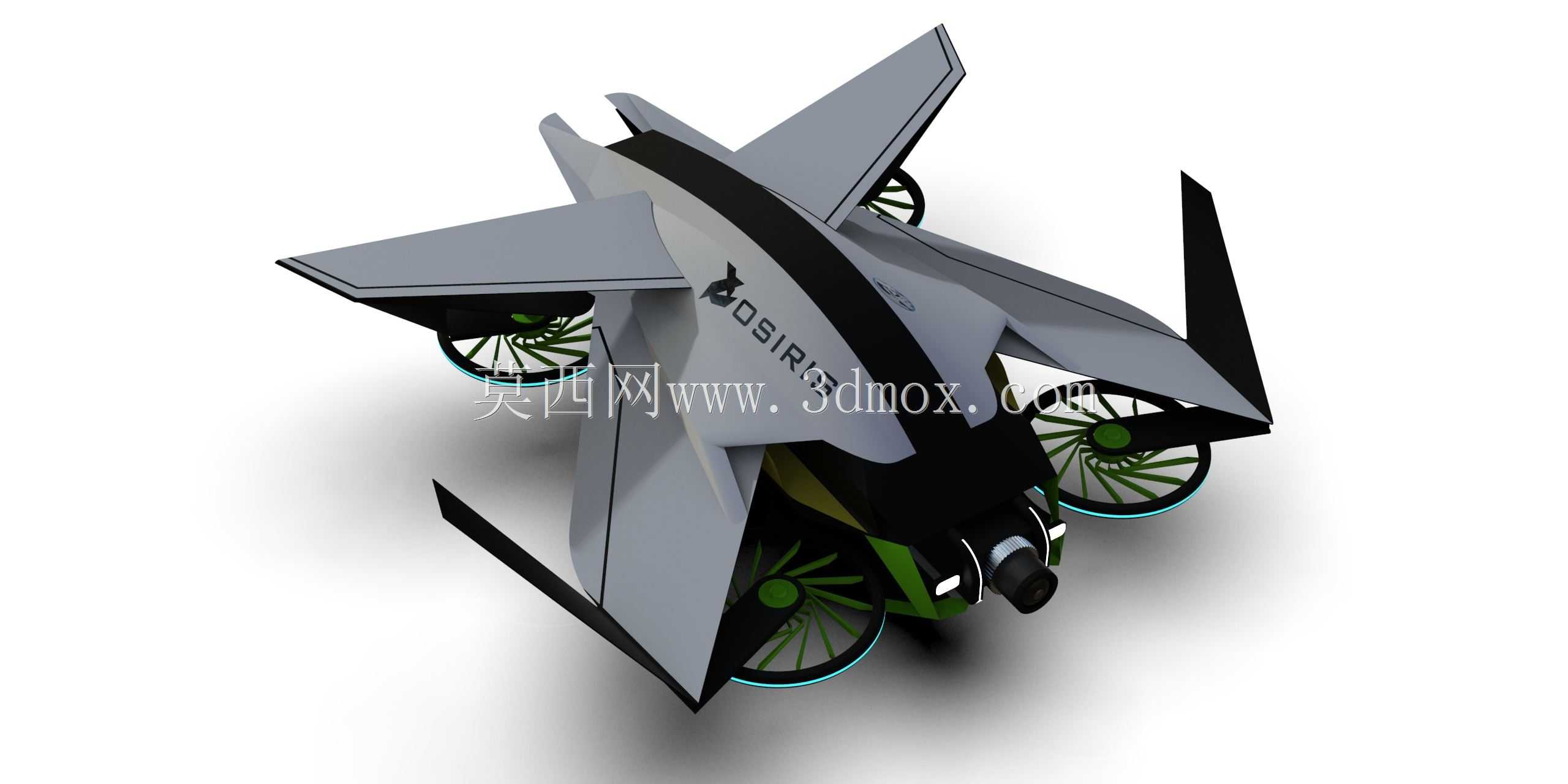

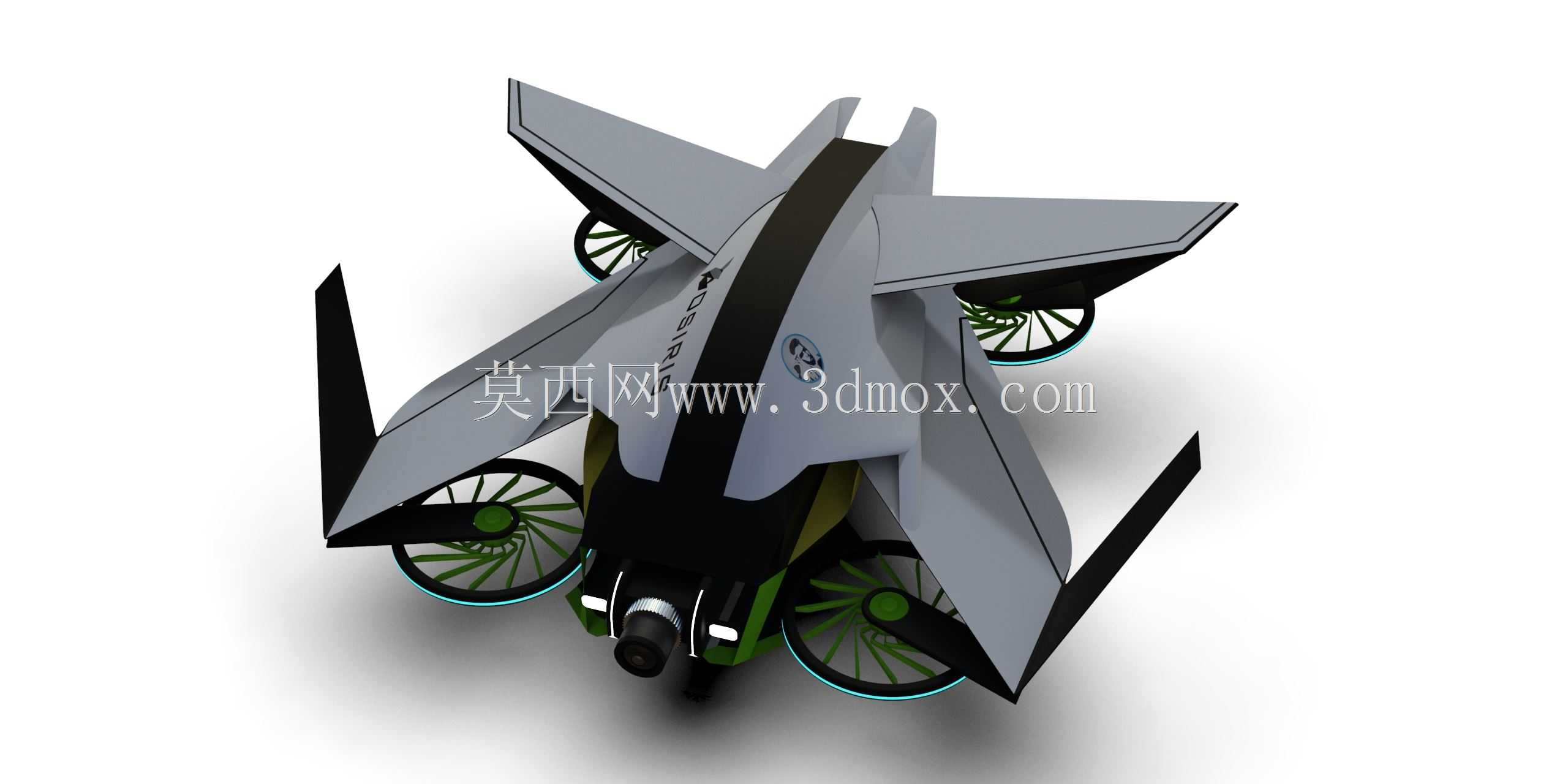

　　结构布局上，整机采用X型四旋翼动力分布，四个机臂与机身主体做了一体化融合造型，尾端设置垂直安定翼面，在高速前飞时能够增强航向稳定性，减少高速冲刺阶段的偏航漂移。机身腹部预留了标准电池舱安装空间，可适配主流竞速款锂聚合物电池，电池采用滑轨抽拉式固定，配合魔术贴绑带双重锁止，飞手在比赛间隙可以快速更换电池，减少地面等待时间。机身壳体的分模线沿曲面中线布置，上下壳通过卡扣加侧边螺丝紧固，拆解维护时不需要完全拆解机身，即可快速更换飞控、图传天线或者损坏的机臂部件。

　　安装边界方面，整机旋翼展开后的横向宽度控制在250mm级别，属于典型的三寸涵道竞速机尺寸，机身主体长度约180mm，不含桨叶的机身高度约70mm，飞行前的整机重心被严格控制在四个旋翼围成的几何中心附近，电池安装位前后预留了10mm的调整余量，飞手可以根据自身飞行手感微调重心位置，优化俯仰通道的响应灵敏度。涵道圈与电机座采用一体化支撑结构，电机安装孔位适配主流22系列无刷电机，桨叶采用三寸三叶竞速桨，涵道内壁与桨叶尖端预留1.5mm安全间隙，避免高速飞行时桨叶形变剐蹭涵道壁。图传天线与遥控接收机天线分别布置在机身尾部两侧的竖向尾翼内部，天线走线完全隐藏在壳体内，既避免飞行中天线被桨叶打到，也减少了外露天线带来的额外风阻。整机底部预留了通用相机安装螺孔，也可根据需求挂载轻量化全视角运动相机，满足竞速过程中的第一视角画面录制与飞行姿态复盘需求。
