四旋翼航拍巡检无人机整机结构

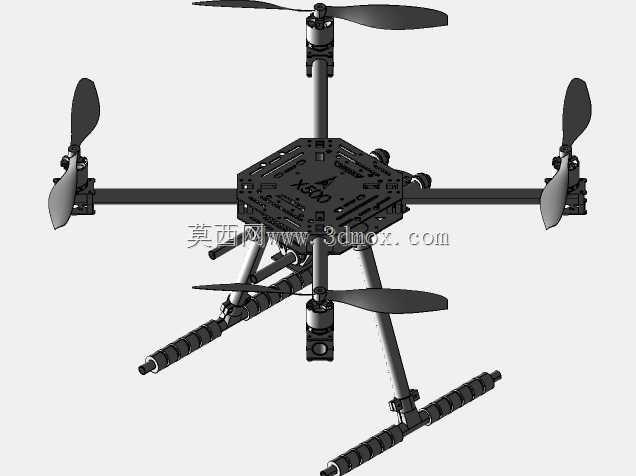

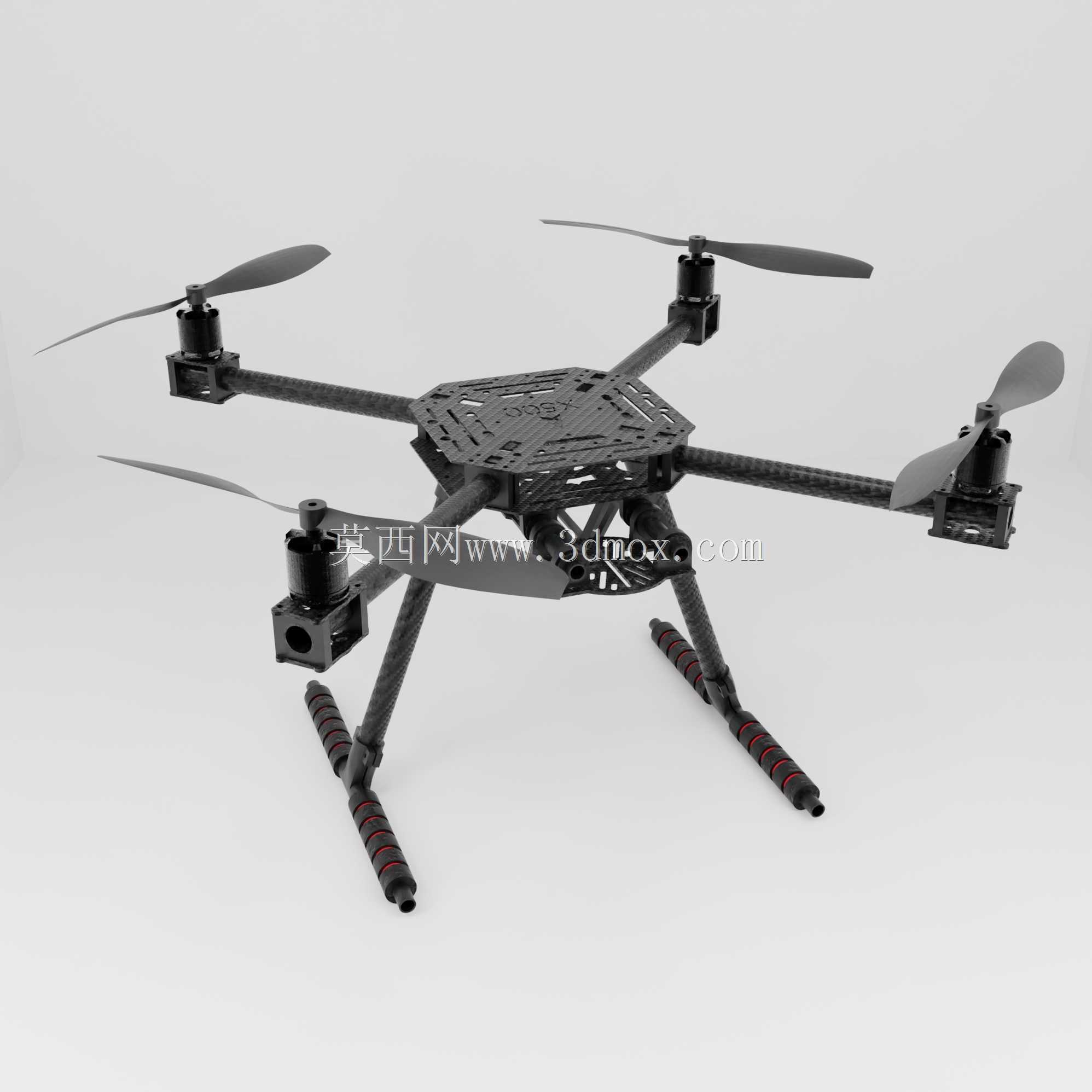

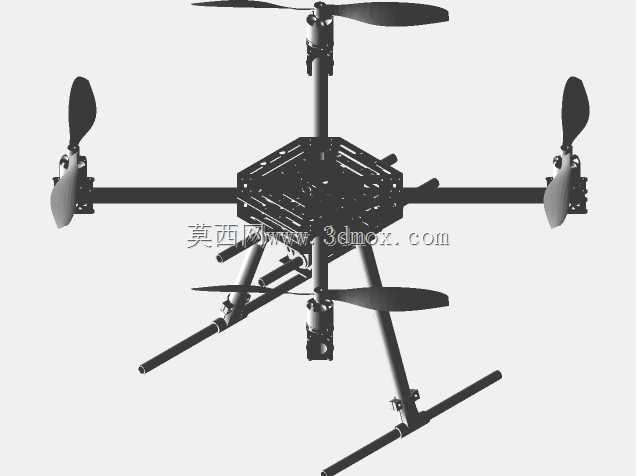

　　这套四旋翼飞行平台采用X型四轴布局，机臂从中心机身向四个方向等角度伸展，末端布置动力电机与螺旋桨，整体围绕轻量化、可维护性和任务载荷扩展进行结构设计。中心机身采用层叠式板件框架，上下承载板通过立柱和紧固件连接，既为飞控、电调、电池、GPS模块及Companion机载计算机提供安装空间，也使线缆能够在框架内部有序布置。机身板件上预留多处镂空与安装孔位，可在保证刚度的前提下降低无效重量，同时方便传感器、计算单元和任务设备的固定。

　　四组机臂承担电机推力向中心机身传递的作用，臂杆截面和连接位置需要兼顾抗弯、抗扭与振动控制。电机座位于机臂外端，安装面与螺旋桨旋转平面保持明确的高度和同轴关系，便于动力系统选型时核对桨叶间隙。相邻旋翼之间留有足够安全距离，可降低桨流干扰，并避免快速机动或轻微形变时发生碰桨。起落架布置在机身下方，两支纵向支撑脚通过斜撑结构与机身连接，着陆接触区域采用防滑、缓冲结构，能够在地面停放和降落冲击时保护底部电池、相机或其他挂载设备。

　　该类平台常用于低空航拍、场地巡检、教学验证和飞行控制算法测试。实际使用中，机身下部空间可挂载摄像云台、测绘传感器或实验计算单元；顶部区域可布置GPS天线、磁罗盘等导航部件，以减少金属和电源线路对信号的影响。设计时需要重点关注重心位置，电池、飞控和载荷应尽量靠近机体中心，使四个电机的推力分配均衡。机臂、电机座和起落架之间的连接边界应保留拆装空间，方便运输后快速重组，也便于在电机、桨叶或臂杆受损后单独更换。

　　结构建模过程中，边缘连接、孔位间距、电机安装孔、机臂夹持宽度和起落架高度均需按装配关系核对。由于该平台边缘未设置倒圆，数值来自实物测量，结构件在加工或复刻时应结合实际材料厚度、紧固件规格和振动工况复核公差。整机外形还需考虑电池仓开合、线束穿出、桨叶旋转包络以及地面着陆姿态，确保任务设备安装后不与起落架、旋翼或机身框架发生干涉。
