车间重载滚筒输送线结构设计

　　这套滚筒输送线的结构方案，最初是围绕机加工车间半成品周转、装配工位工件流转的实际需求搭建的，在离散制造的产线布局里，这类输送设备承担着把重型工件在不同工序间平稳转运的核心作用，既可以对接机床上下料工位，也能嵌入仓储分拣、包装码垛的衔接段，替代传统人工搬运托盘、重型箱体的作业模式，大幅降低车间物流的人力消耗。从结构设计的底层逻辑来看，整套线体采用模块化分段思路，每一段输送单元都可以根据现场通道的走向、工位间距灵活拼接，不需要在现场做大量非标焊接作业，安装时只需要对齐相邻段的机架连接孔位，锁紧紧固件就能完成段间对接，后期如果产线工艺调整，也可以快速拆分重组，适配新的物流路径。线体的承载框架采用型钢焊接后做时效处理，消除焊接内应力，

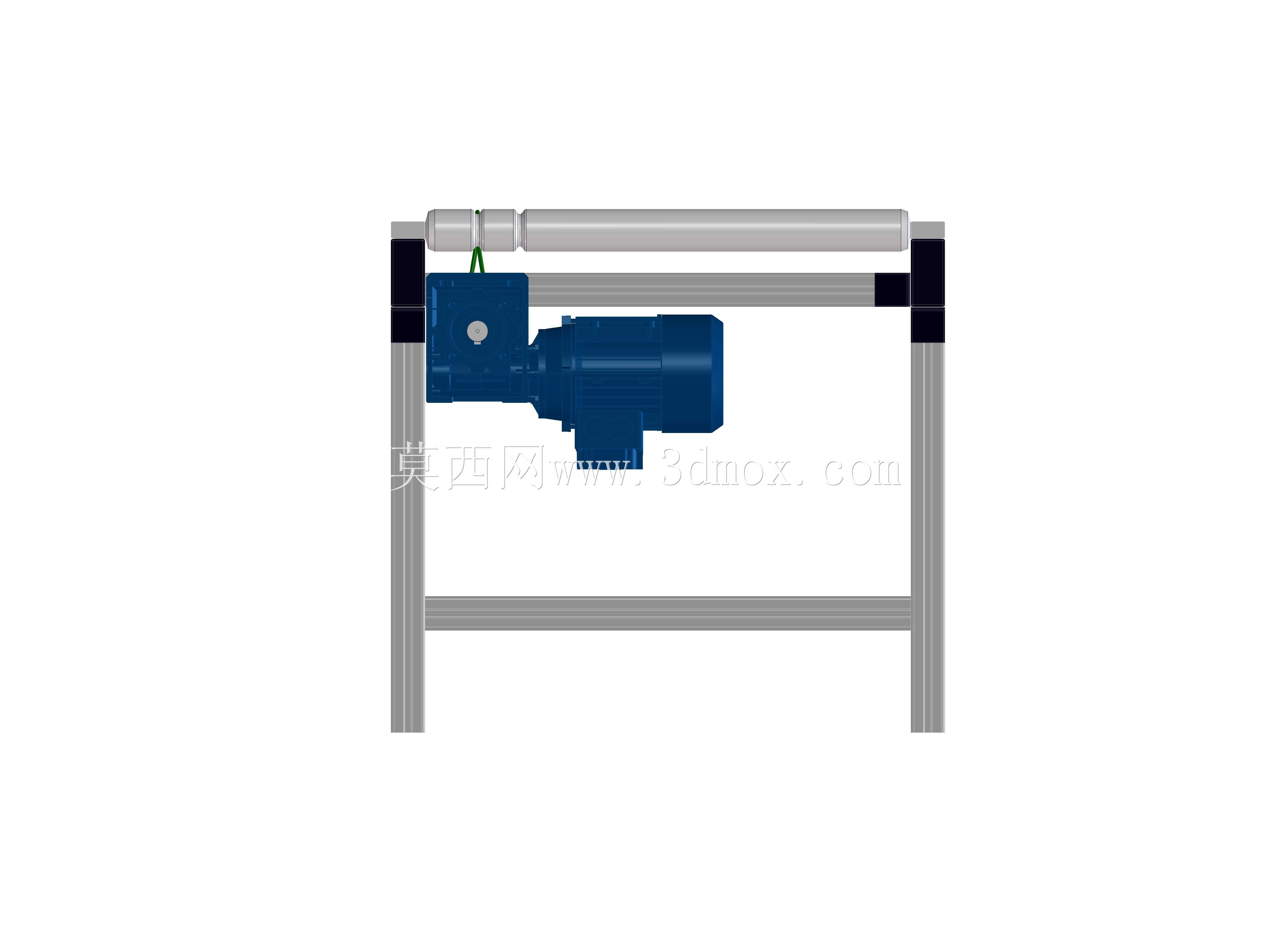

　　避免长期重载下出现机架变形、辊面高低差超标的问题，框架的支腿设计了可调脚杯，在地面平整度存在偏差的车间现场，可以通过旋转脚杯调整整段线体的水平度，保证所有滚筒的上母线处于同一平面，防止工件输送过程中出现跑偏、卡滞甚至侧向滑落的风险。输送执行部件选用的是统一规格的镀锌动力滚筒，滚筒两端采用带座轴承支撑，转动阻力小，长期运行下的磨损量可控；动力传递侧可以根据输送节拍需求选择链传动或者多楔带传动，链传动方案更适合重载工况，能传递更大扭矩，输送重量较大的机加工件、重型托盘时不会出现打滑丢转的问题，多楔带传动则运行噪音更低，适合轻工产品、装配小件的高速输送场景。在安装边界的考量上，建模阶段就把线体的整体宽度、高度、

　　进出料端的对接尺寸做了参数化约束，线体的有效输送宽度匹配常用的工业托盘、周转箱尺寸，机架侧边预留了传感器安装支架、挡停机构、导向护栏的装配孔位，后续对接自动化产线时，可以直接在预留点位安装光电检测开关、工件阻挡气缸，不需要二次在机架上钻孔加工。线体的高度设计兼顾人工操作与自动设备对接，既可以调整到适合作业人员随手取放工件的 ergonomic 高度，也可以对接加工中心的出料口、提升机的进料端，实现跨设备的物流贯通。滚筒的间距设置经过载荷校核，保证输送的工件至少同时有三根滚筒提供支撑，避免软质托盘、小尺寸工件卡在两根滚筒的间隙之间；对于需要实现弯道输送、分合流的场景，还可以在直线段基础上拼接锥辊弯道段、分流移载机构，

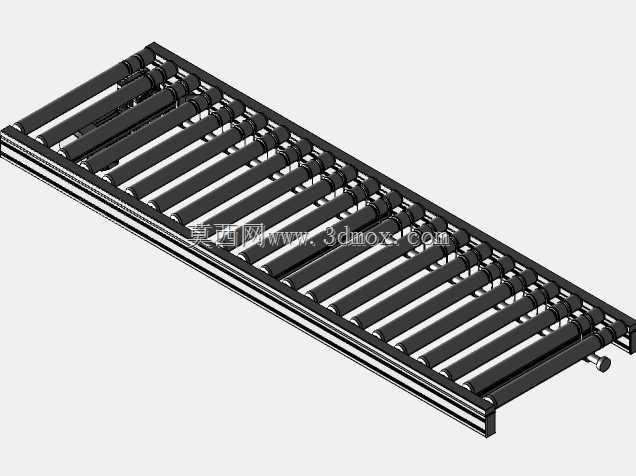

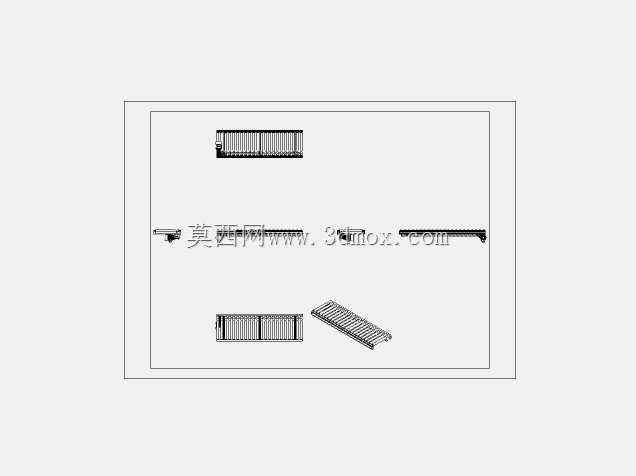

　　整套模型把所有零部件的装配关系、运动间隙都做了完整还原，结构设计人员可以直接在此基础上根据自己车间的实际载荷、输送速度做参数修改，快速衍生出适配不同工况的输送线方案，也能在建模过程中提前排查相邻部件的运动干涉，减少后期现场安装调试的返工量。
