全自动卧式枕式食品包装生产线

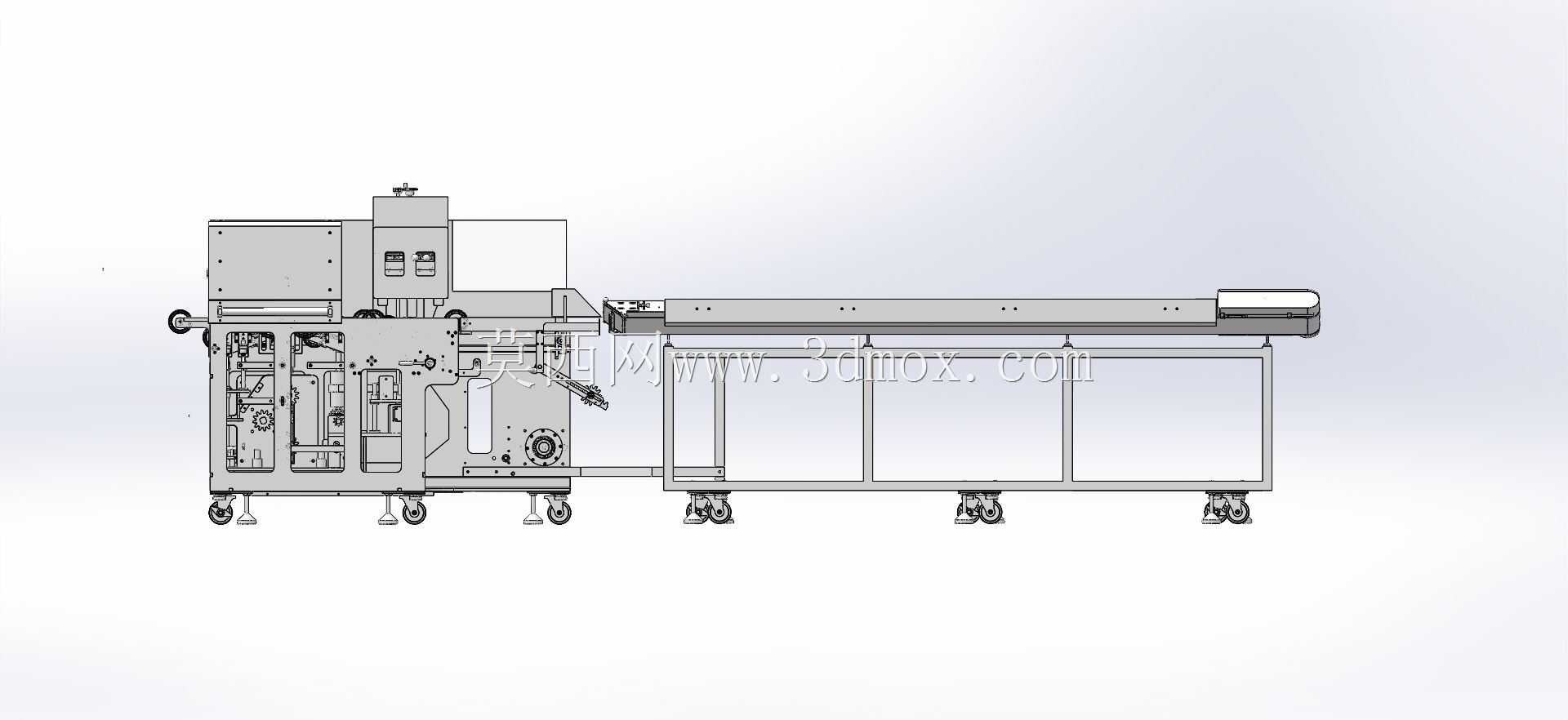

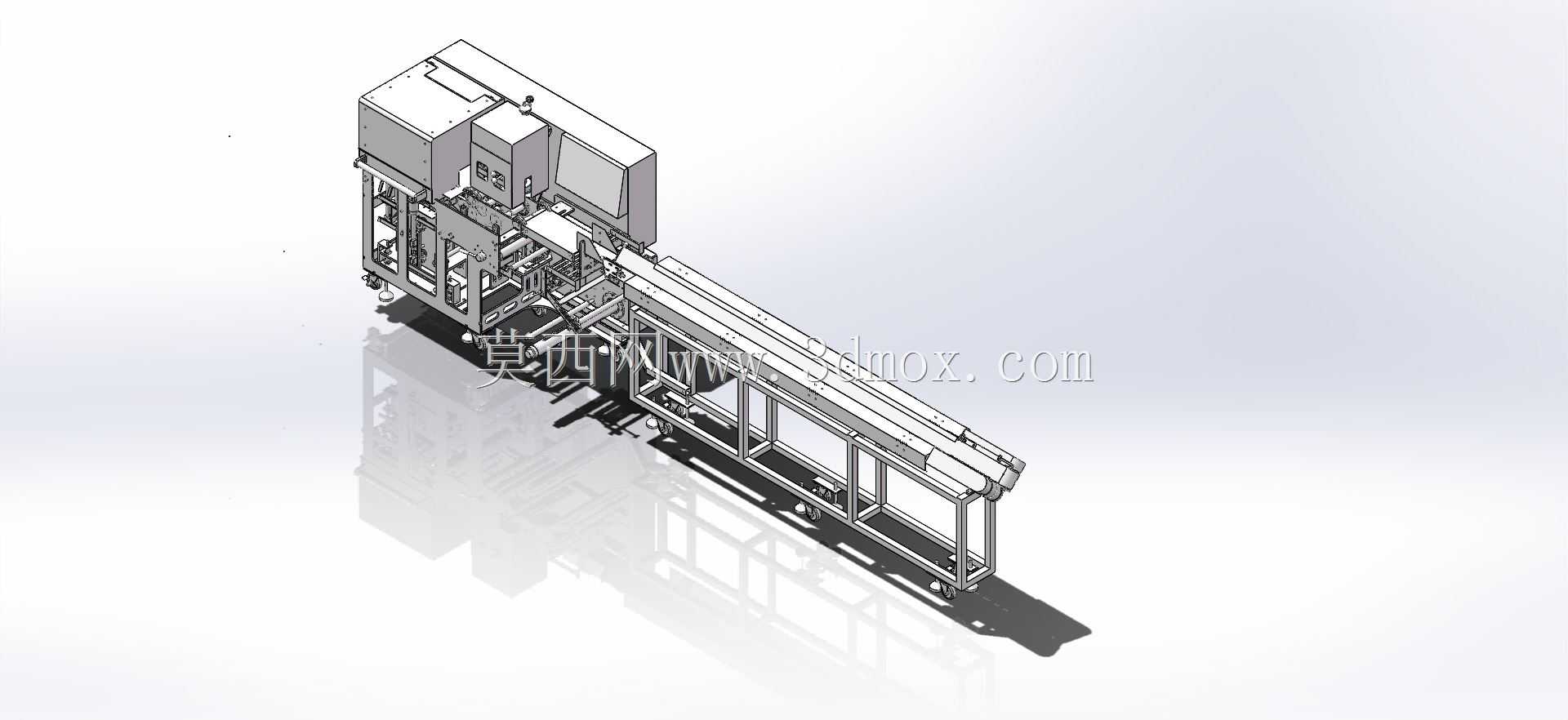

　　这套卧式枕式包装设备的三维结构完整还原了连续式枕包产线的落地形态，整机沿物料输送方向呈长条形布局，前段为长距离水平进料输送段，中段集成制袋、纵封、横封裁切工位，后段排布电控柜与动力执行组件，底部采用方管焊接机架承托全部工位，机架支脚预留水平调节结构，可适配车间地面平整度误差，安装时需沿输送走向预留足够操作维护空间，设备两侧留出防护门开启与检修工位，进料端对接上游理料、排序设备，出料端衔接成品收集或后续装箱工位，整体布局贴合食品、日化车间连续生产的动线要求。从实际应用场景来看，这类枕式包装机广泛用于糖果、饼干、面包、一次性牙膏牙刷、口罩等单件或集合物料的自动封装，可同步完成物料输送、包装膜牵引成型、侧边纵封、两端横封、定长裁切全工序，

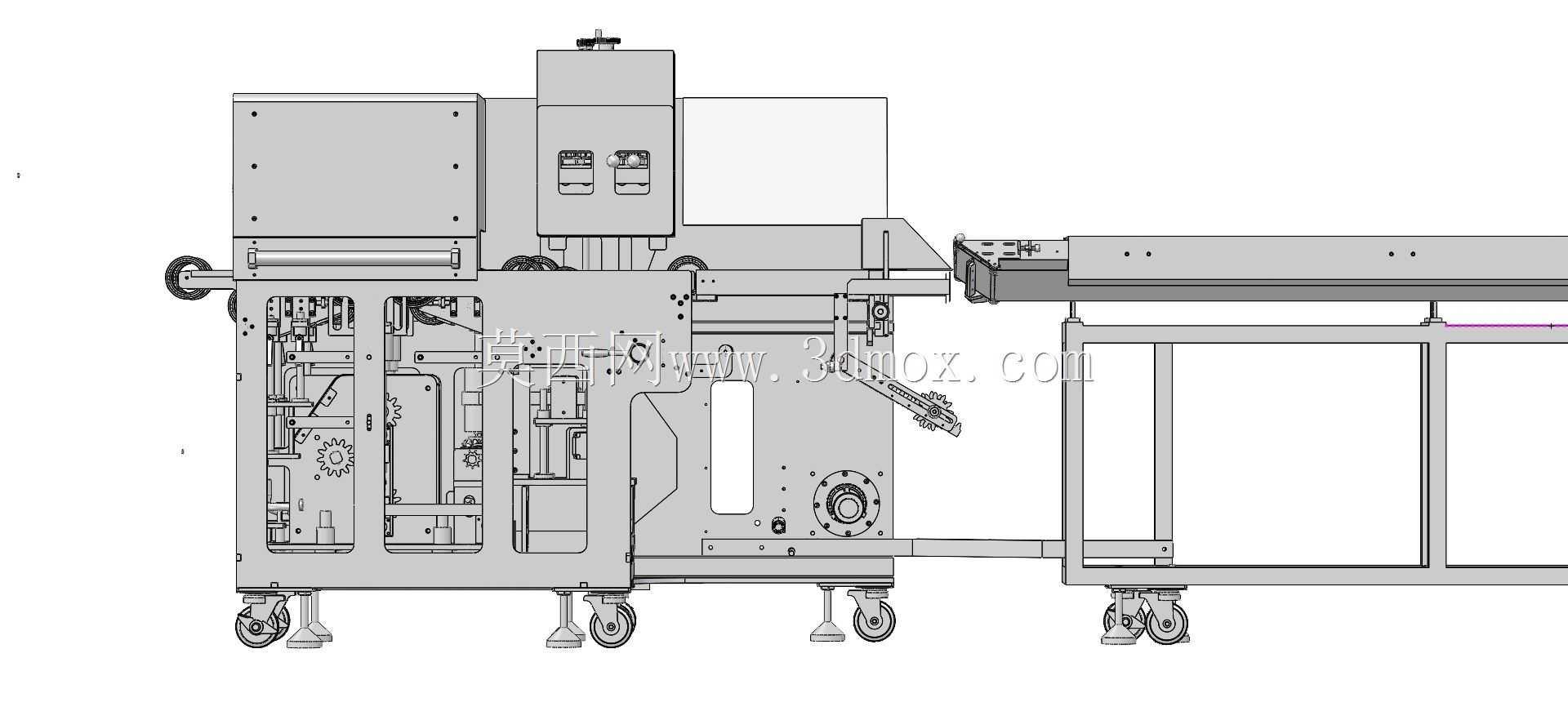

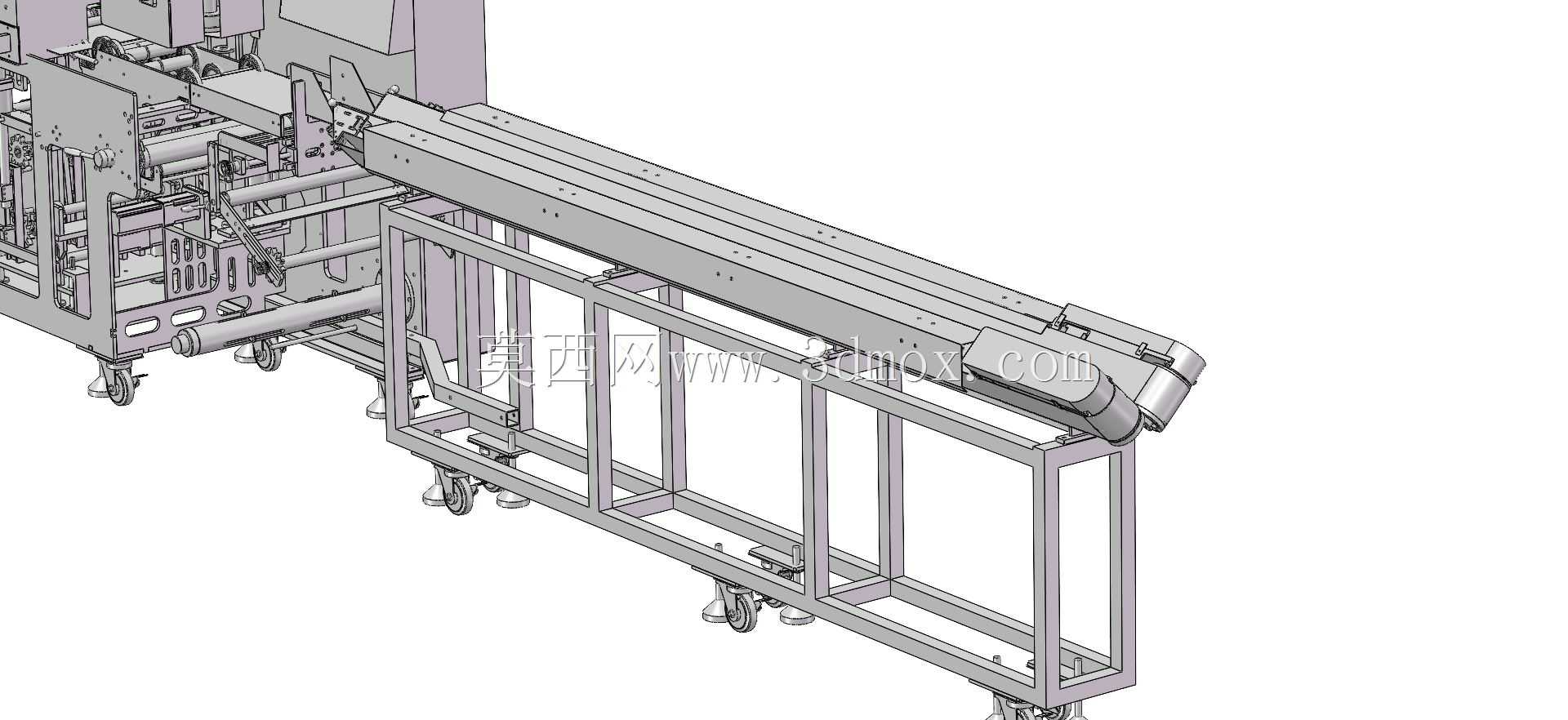

　　替代人工套袋封装，大幅提升包装一致性与生产效率。结构设计层面，进料输送采用长节距输送带搭配导向护栏，可根据物料外形调整护栏间距，保证物料按固定间距送入封切工位；包装膜走膜路径设置多组导向辊、张力调节辊与牵引辊，保证包装膜走料平稳无跑偏，纵封机构采用连续加热压合结构，横封工位配备往复式封切刀座，配合光电追踪色标可精准定位封切位置，电控柜独立布置在设备侧端，内部容纳动力控制与温控组件，走线沿机架内腔排布，外露运动部位均预留安全防护安装位。建模过程中完整还原了各工位的装配关系，输送机架的型材拼接、封切工位的导向轴与传动件、电控柜的门板与安装结构均按实际装配逻辑搭建，可直接用于设备方案评审、工位布局校核与改造设计参考，

　　工程师可基于该模型核对产线对接尺寸，验证物料输送路径与封切工位的动作空间，也可针对不同包装物料调整输送段长度、封切工位行程，快速衍生适配不同产能的枕包设备方案。设备各功能模块沿输送轴线依次排布，动力传动部件隐藏在机架护罩内部，既保证外观整洁，也避免操作人员接触运动部件，长条形底座兼顾结构刚性与布局扩展性，可在中段选配打码、排气、充气等附加工位，适配不同产品的包装工艺需求。
