大幅面二氧化碳激光切割加工设备

　　该设备面向广告标识、工艺礼品、包装打样、服装辅料、家具饰件等非金属加工场景，核心承担亚克力、木板、皮革、布料、纸张、塑胶薄片等材料的裁切与镂空作业。1600mm×1000mm的有效加工幅面可覆盖整幅常规板材，减少板材分块上料的拼接工序，适配中小批量多品种的柔性生产需求。

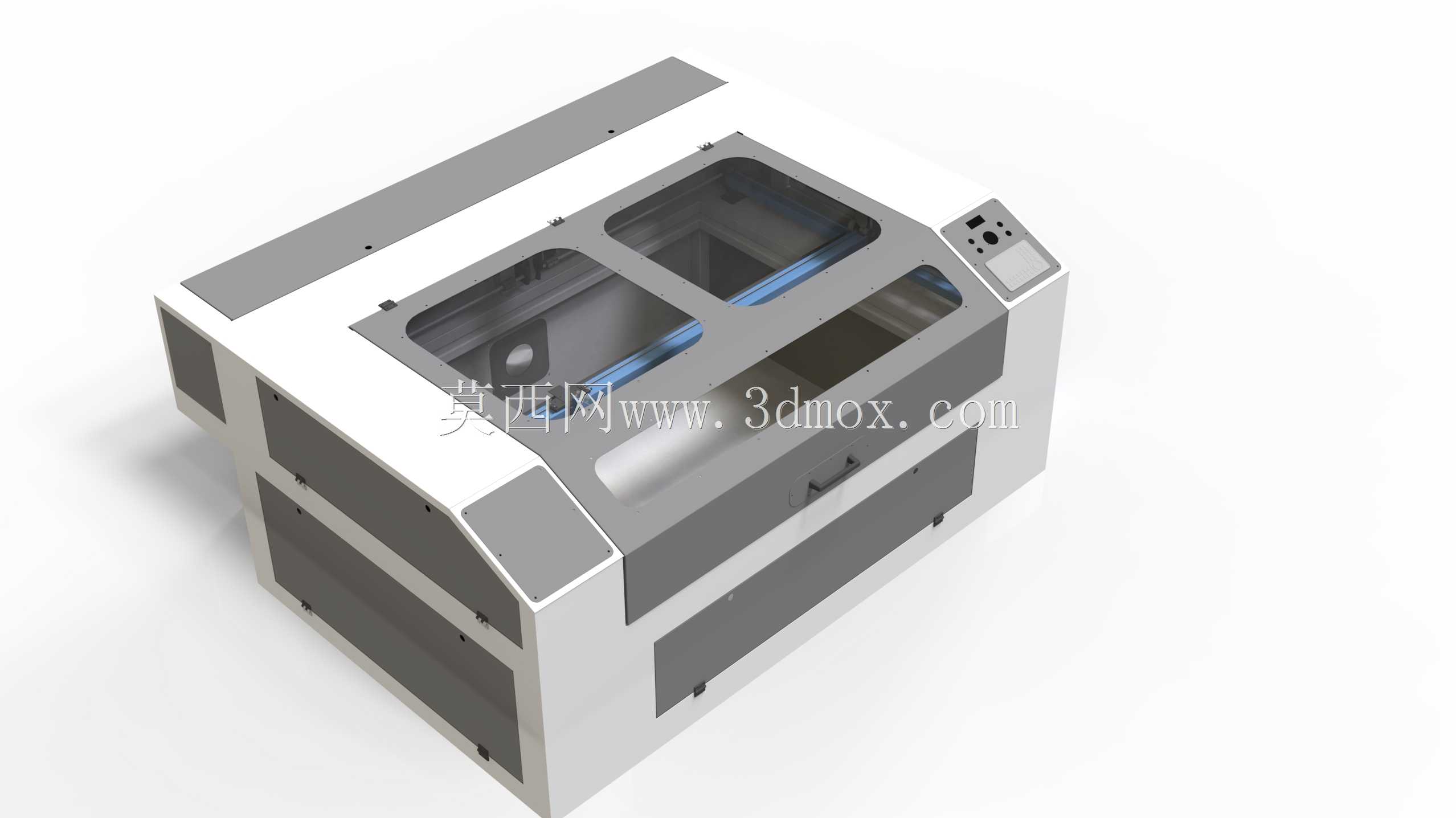

　　整机采用封闭式箱式机架结构，外部钣金护罩将激光光路、运动传动区域与操作空间隔离，既阻挡加工过程中的烟尘外溢，也避免人员误触运动部件与激光光路。顶部设置双透明观察窗，窗体采用激光防护材质，操作人员可在设备运行时直接观察切割头走刀轨迹与材料加工状态，无需频繁开启护罩。机身侧部集成操作控制终端，按键与显示区域倾斜布置，符合站立操作的人机视角，减少长期操作的颈部疲劳。

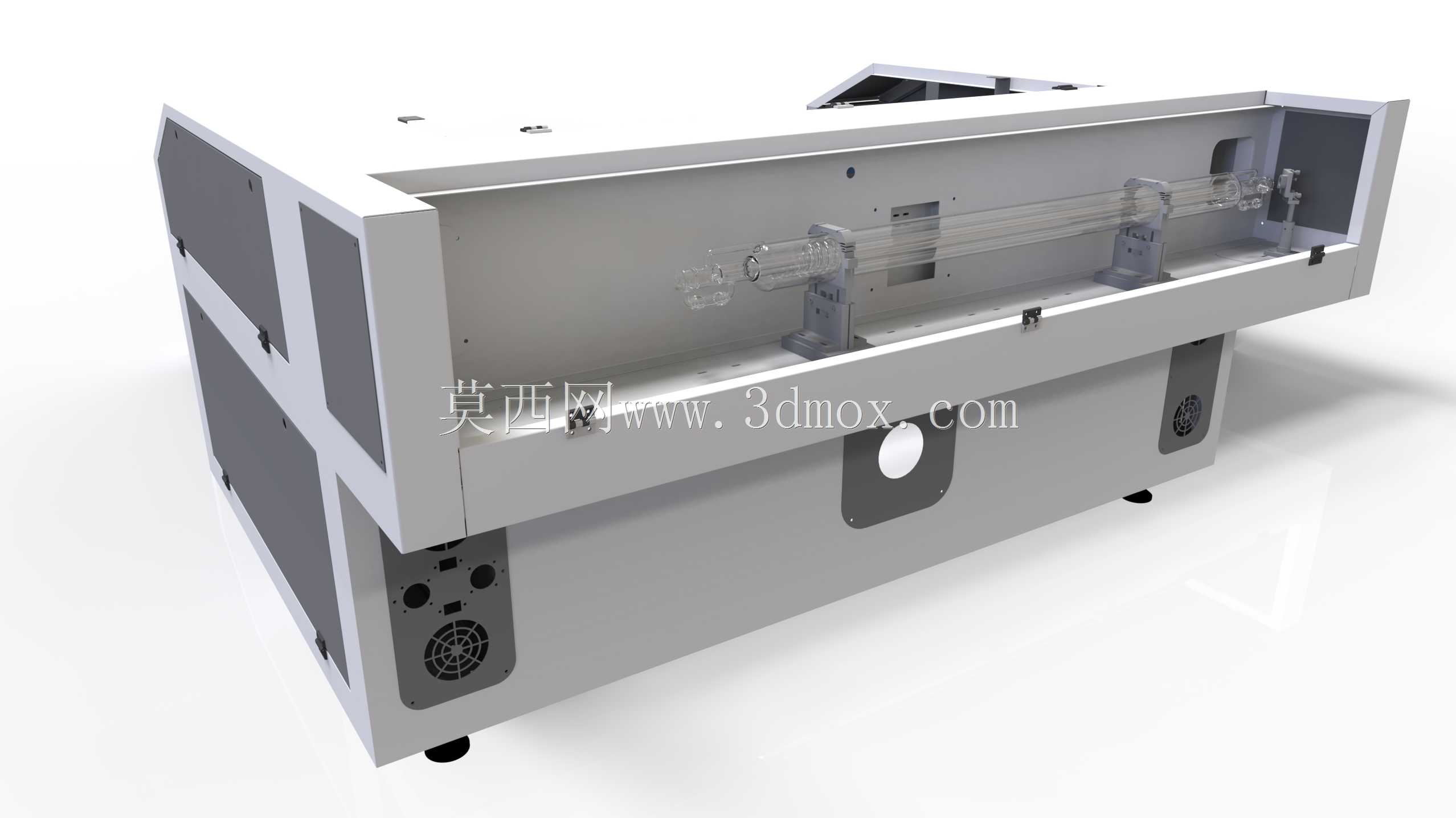

　　结构设计上，机架主体采用型钢焊接框架搭配钣金蒙皮，底部预留可调支撑脚，安装时可通过调整脚杯高度补偿地面平整度误差，保证龙门运动导轨的水平度。加工腔内部预留抽风除尘接口，可对接外置烟尘净化系统，将切割产生的废气及时排出，避免镜片被烟尘污染。机身下部设置储物与电气安装腔，可容纳激光电源、控制驱动器、气路组件，整机管线全部内置排布，外观整洁且避免管线被外物剐蹭。

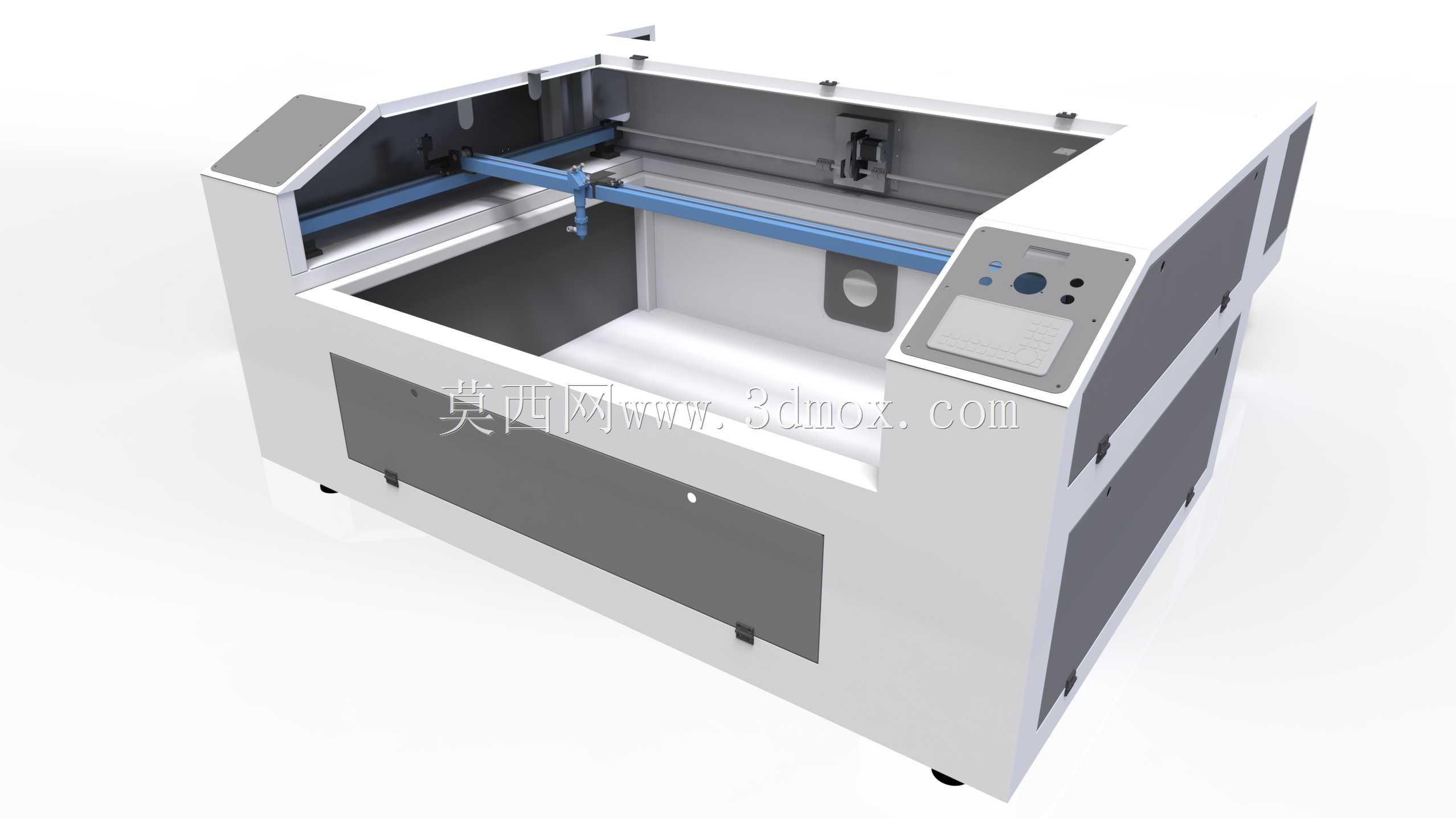

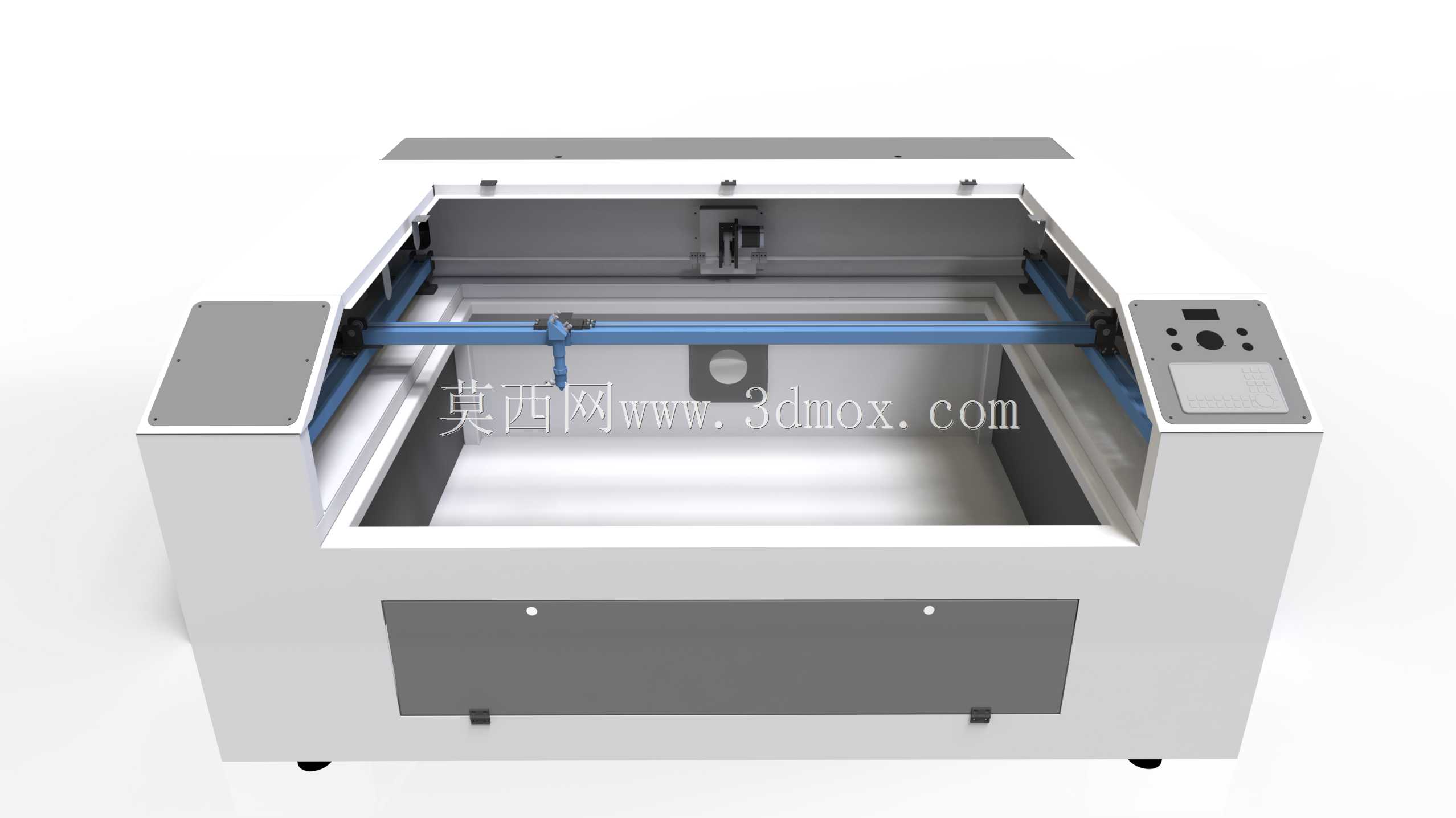

　　设计阶段优先考虑制造与维护便利性：各钣金护罩采用螺栓快拆结构，需要更换反射镜片、校准光路、检修传动部件时，可快速拆卸对应护板；龙门横梁与导轨的安装基准面做统一加工，装配时无需大量现场配焊修磨；易损件安装位置预留操作空间，聚焦镜、喷嘴的更换无需拆解大型部件。设备进料侧预留开阔操作空间，板材上下料可通过人工或辅助上料台完成，机身周边预留的检修边界满足日常维护的操作距离，整体结构兼顾加工稳定性、装配工艺性与后期升级改造的拓展空间。
