卧式连续塑料颗粒烘干滚筒设备结构

　　该设备面向塑料再生、注塑前处理、挤出造粒及颗粒料仓储前脱水等场景，主要用于将清洗后或受潮的塑料粒子、破碎片料进行连续翻动干燥，减少物料表面附着水分，降低后续成型过程中因水汽造成的气泡、银丝、料花等缺陷。整机采用卧式滚筒布置，主体由进料斗、带筛孔或格栅结构的回转筒体、端部封罩、下部接料槽、支撑机架、驱动电机及传动组件构成，物料从高位进料口进入后，随筒体转动不断被提升、撒落并向前输送，热风或环境气流可穿过筒内料层，把水分带走，干燥后的物料从端部下方出料口排出。

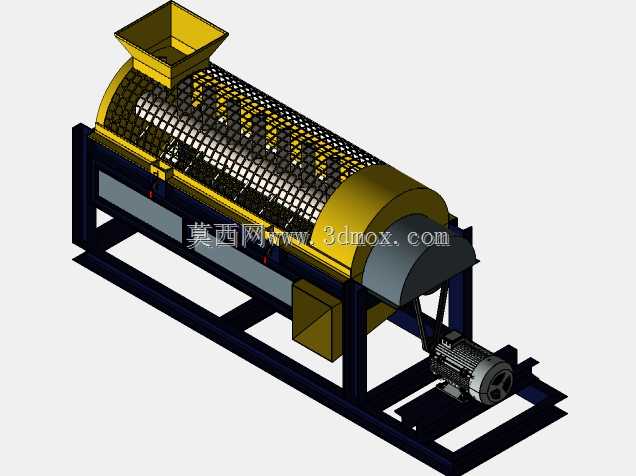

　　从结构设计角度看，滚筒段采用镂空格栅表达，便于直观呈现内部扬料与通风空间；筒体两端设置封闭罩和过渡段，既约束物料流向，也为热风通道、检修位置和排湿方向留出边界。下部机架采用型钢焊接框架形式，纵向主梁承担滚筒和物料重量，横向支撑腿将载荷传递到地面，电机侧通过独立安装座固定，便于布置带传动或链传动。机架高度兼顾接料箱、输送料斗或人工接袋空间，出料槽向下倾斜，可避免颗粒滞留。

　　建模时需要重点控制滚筒轴线与机架支撑面的平行度，托轮或支撑件位置应沿筒体长度合理分布，避免长筒工况下产生挠曲。进料斗位于筒体上方，其落料中心需对准筒内有效容积区域，防止物料冲击端盖；出料端则应保留足够的排料净空，使下游设备能够直接对接。驱动电机布置在设备侧下方，通过紧凑传动路线带动筒体旋转，电机底座应考虑张紧调节和维护拆卸空间。

　　外形边界上，该类设备属于长条形卧式机组，长度方向为主要安装尺寸，进料端高度由料斗提升高度决定，出料端高度需匹配接料设备，宽度方向则包含电机、传动护罩和机架外伸脚。安装时应在机架底部预留水平调整和地脚固定位置，筒体周围保留检修通道，格栅上部需考虑防护与观察需求。整体结构把物料翻动、连续输送、通风排湿和机架承载整合在同一平台上，适合作为塑料处理线中干燥工段的设备方案，也可用于校核滚筒倾角、支撑跨距、驱动布置及上下游接口位置。
