移动式高剪切液体均质乳化混合机组

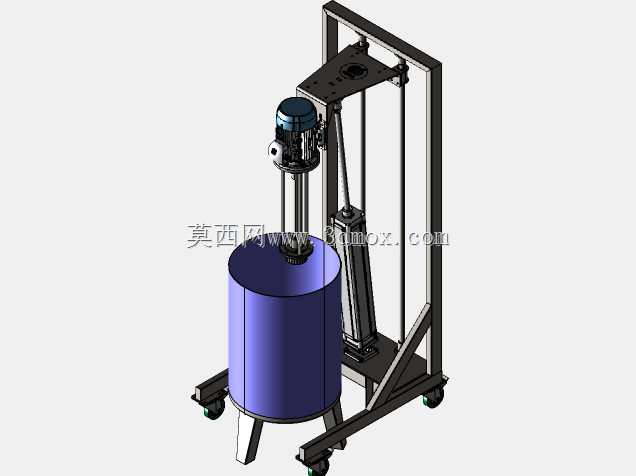

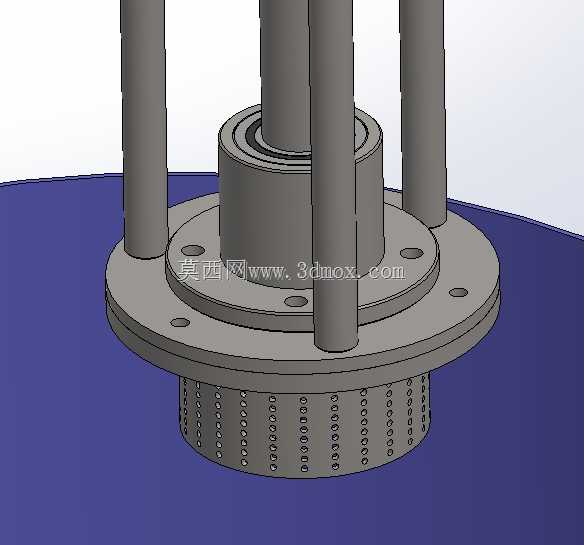

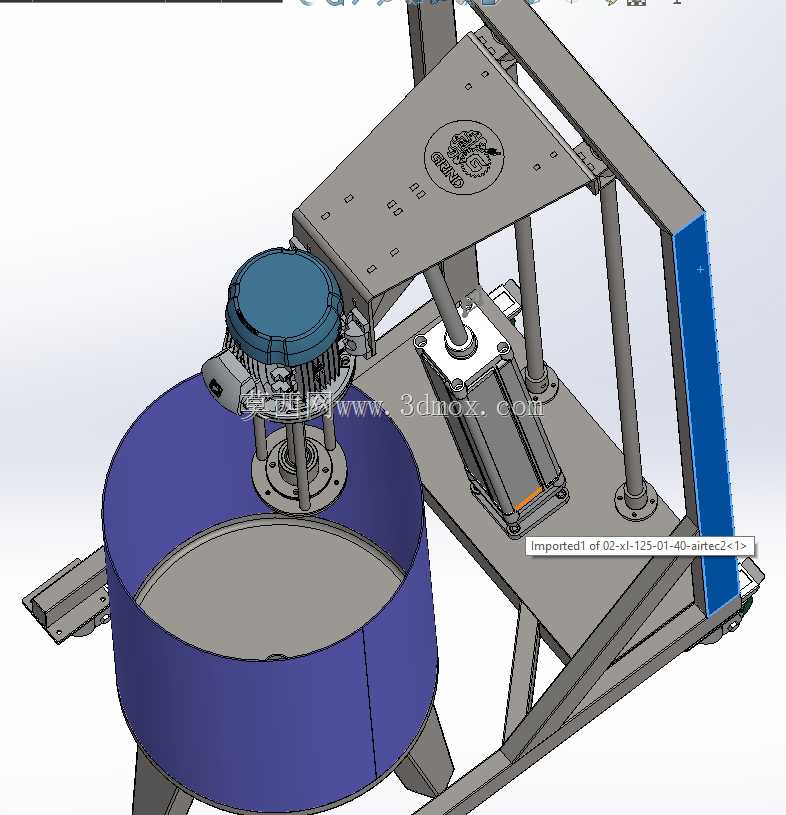

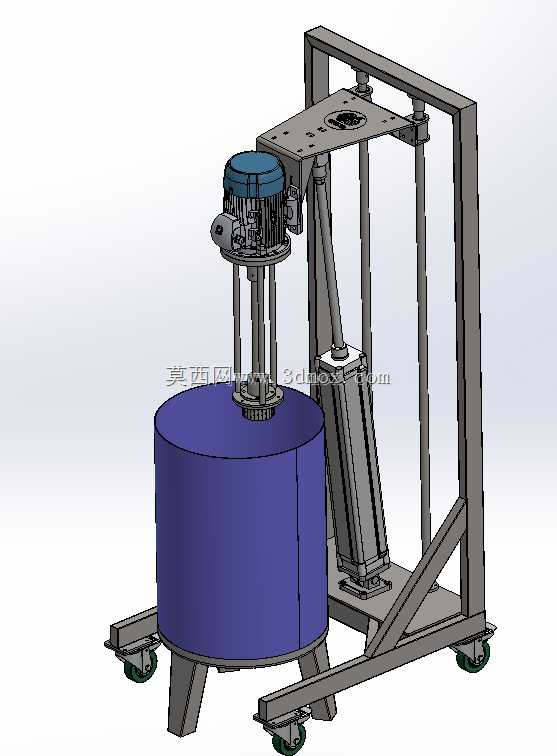

　　该套高剪切液体混合设备主要面向涂料、油墨、胶粘剂、日化浆料、食品配料及精细化工车间的中小批量调配场景，用于将不同黏度的液相物料进行快速分散、均质与乳化。设备采用移动式框架布局，底部配置脚轮，可在多个配料工位之间转运，适合产线频繁换料、容器位置不固定的生产环境。工作时搅拌主机由升降机构驱动，将高剪切工作头垂直送入下方圆柱料桶内，电机带动主轴高速旋转，叶轮在定转子间隙区域形成强剪切与湍流，完成粉体润湿、团聚颗粒打散和液液混合。机架采用门式焊接框架，立柱与斜撑共同承受搅拌头偏载和振动，横梁上布置电机安装座、导向轴及升降执行件，整体受力路径清晰。气动升降结构使搅拌轴能够在桶口上方提升、下降和锁定，便于换桶、清洗和调整浸入深度；

　　导向件限制工作头横向摆动，保证高速运转时轴端与桶壁保持安全间隙。料桶为独立圆桶形式，桶体位于框架内侧，底部由支腿和托盘区域定位，机架前方留出桶体取放空间。三维结构中可直接核对电机外径、主轴长度、工作头直径、桶口高度、脚轮支撑范围及升降行程之间的关系，也能检查检修门、管路、气缸和横梁连接件是否存在干涉。设计上优先考虑操作边界：整机宽度需满足车间通道转运，高度需兼顾厂房门洞和起吊空间，搅拌头最低浸入位置应接近桶底但避免刮碰，最高位置则要保证工作头完全离开桶口。框架底脚外扩，以抵消高速搅拌产生的倾覆力矩；脚轮选型兼顾移动灵活性与驻车稳定性。该模型对从事搅拌设备设计、非标自动化改造和配料工位规划的人员，可用于校核升降行程、容器适配范围、维护空间及现场布置。
