HC-SR04超声波测距传感器结构

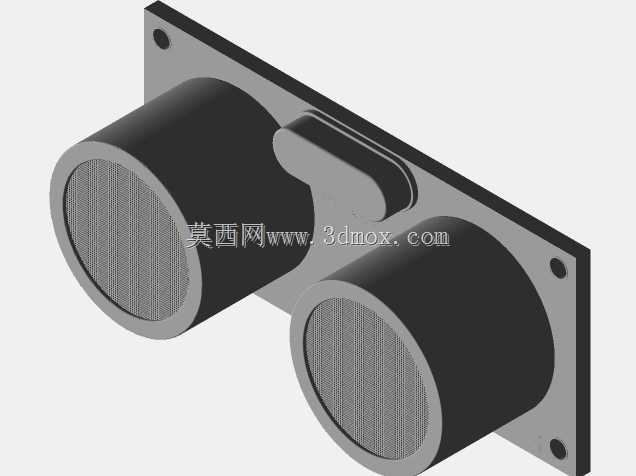

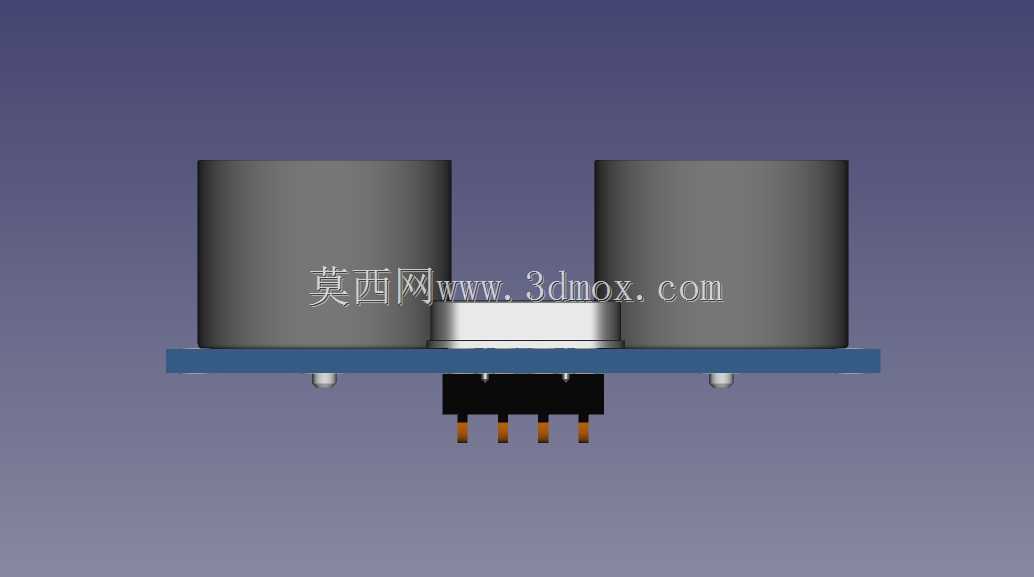

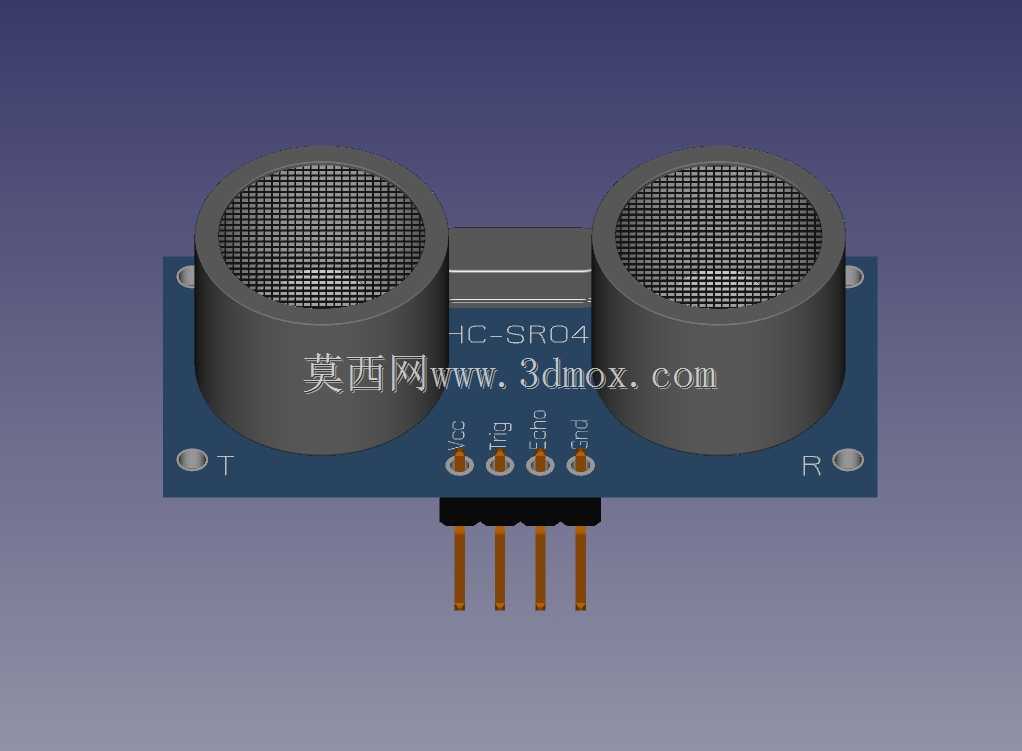

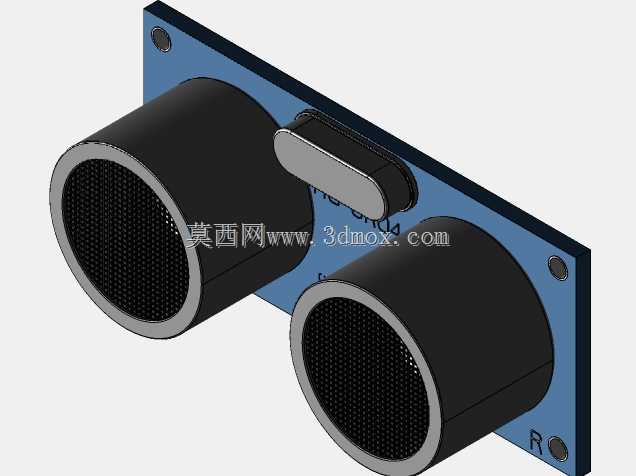

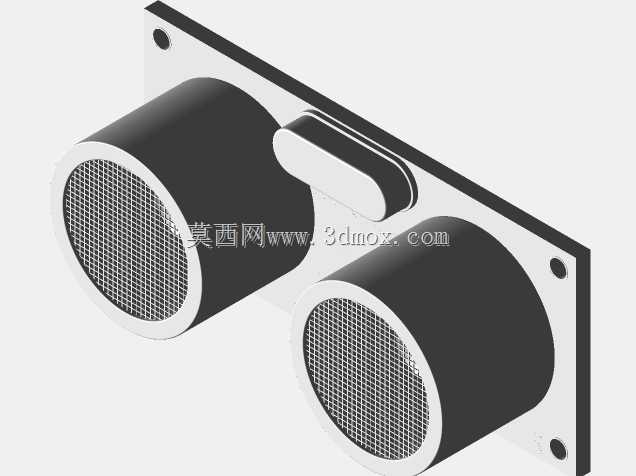

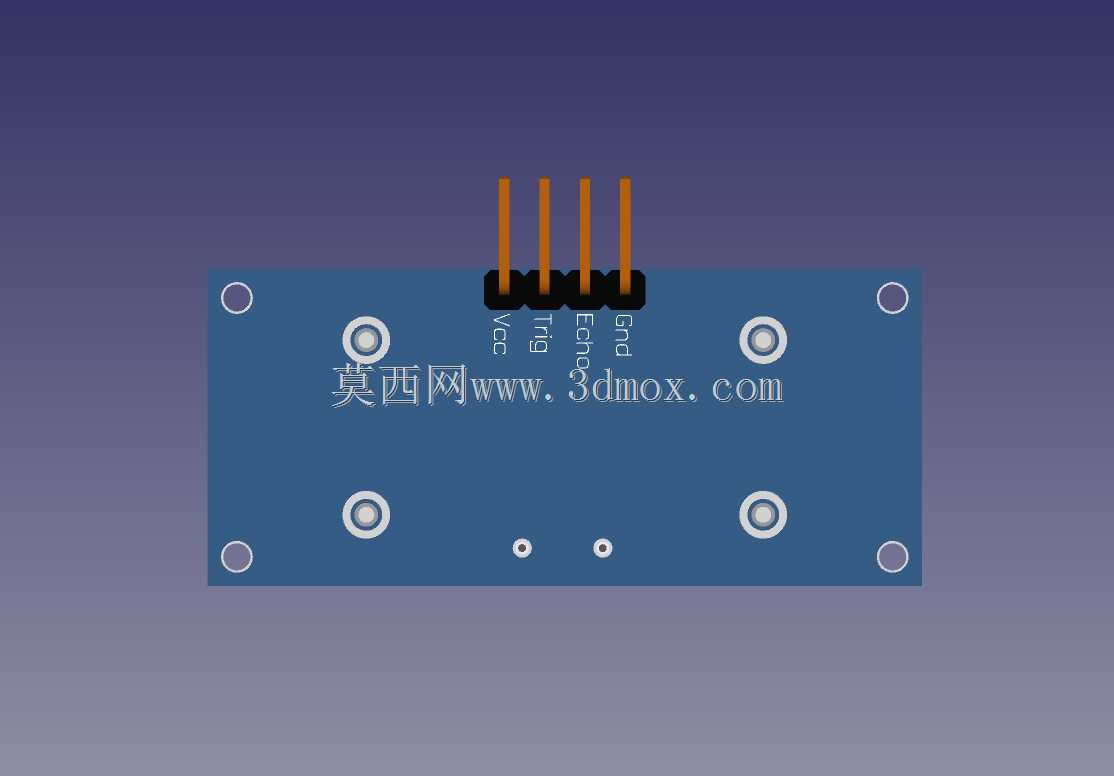

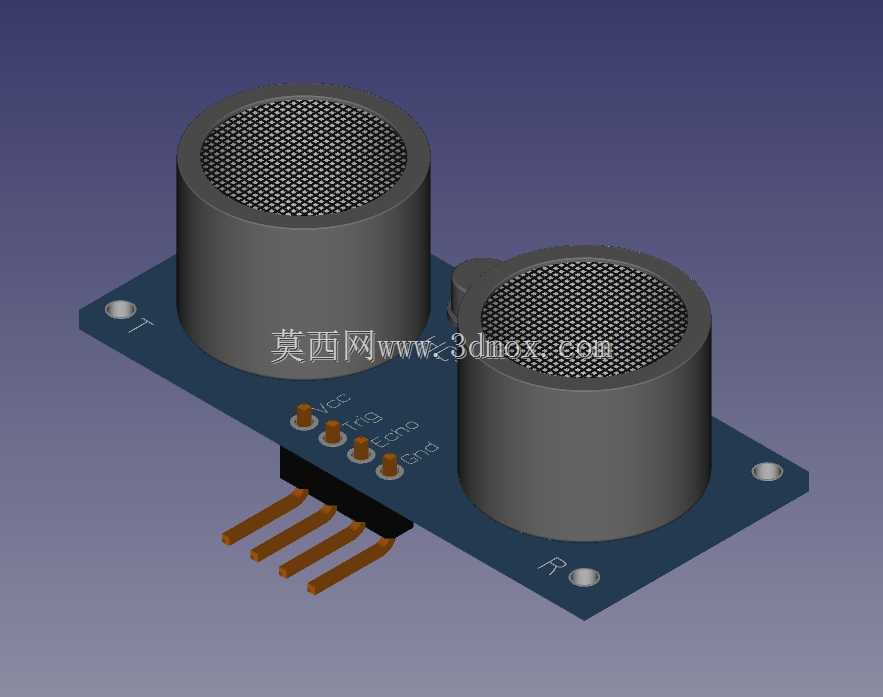

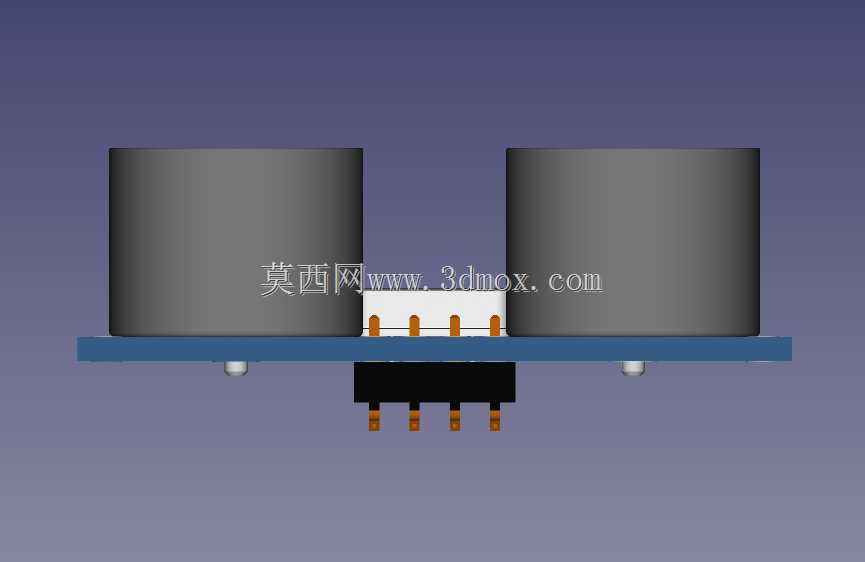

　　该结构对应常见的非接触式距离检测模块，核心由两只圆柱形超声换能器、承载电路板、排针接口及板上安装孔组成。两只换能器分别承担发射与接收任务，工作时探头发射超声波，声波遇到障碍物后反射，接收端根据回波时间换算距离，因此在移动机器人避障、小车循迹、液位接近检测、门禁与自动装置中使用频繁。建模时需要重点还原双探头的中心距、圆柱高度、网面纹理以及PCB板边界，因为这些尺寸直接影响整机布局中的干涉检查和安装空间预留。电路板采用狭长平板形态，四角设置固定孔，便于通过螺钉或铜柱固定在设备支架上；前端排针沿板边伸出，用于电源、触发、回波和地信号连接，建模时应保留排针高度与间距，避免装配后插头与外壳或相邻元件发生碰撞。从设计思路看，

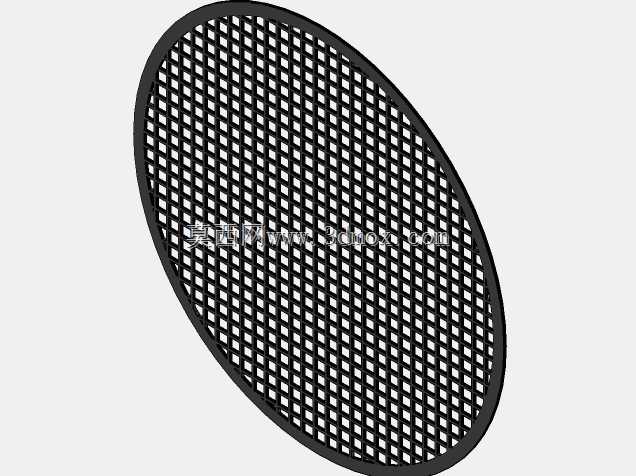

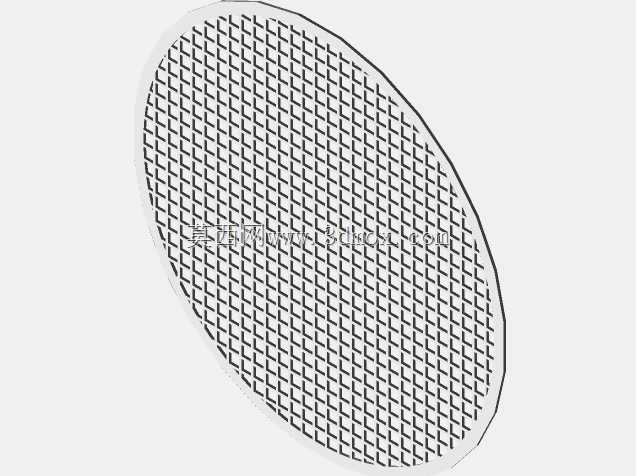

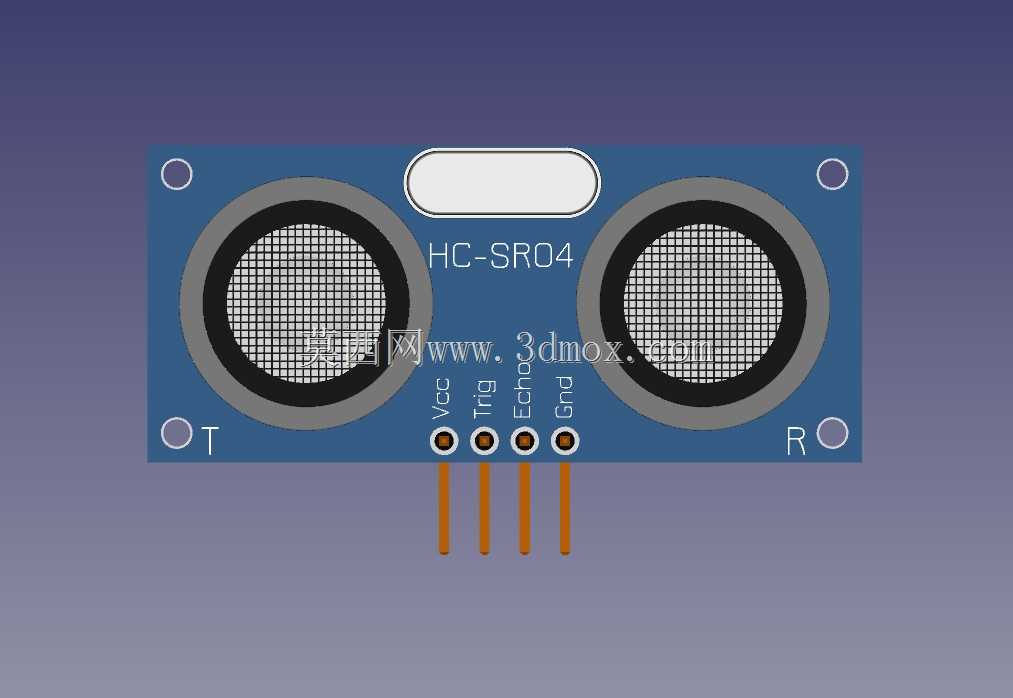

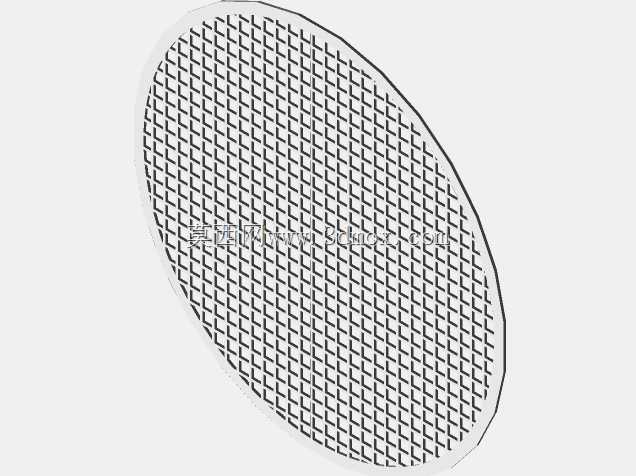

　　双探头并列布置有利于形成稳定的探测方向，收发腔体高出板面，可减少板面反射和周边结构对声路的遮挡；探头顶部的网格面属于声学透声区域，在外壳设计中不能被金属件或厚壁封闭，若需防护，应保留开口或选用不影响声波传播的结构。安装边界方面，要关注模块总宽、总长、探头外径及顶端到板面的高度，尤其在机器人底盘、狭窄电控盒或云台支架中，探头前方应留有无遮挡区域，侧向也不宜紧贴高反射壁面，否则容易产生误触发。板上丝印标识可帮助确认接口方向，三维布局时排针侧通常朝向控制板或线束侧，缩短接线路径；固定孔位置则决定重复装拆的便利性。对于结构工程师，该模型不仅用于外观核对，也可作为空间校核依据：在堆叠电子元件时，需保证探头轴线朝向被测方向，模块周围预留接插件插拔空间，并在外壳对应位置开设声窗。通过还原真实板卡轮廓、圆柱探头、针脚和安装孔，能够在设计阶段完成传感器站位验证、线束走向检查及避障盲区评估，降低样机调试时因尺寸误判导致的重装风险。
