ArduinoUnoR3开源开发板精细结构

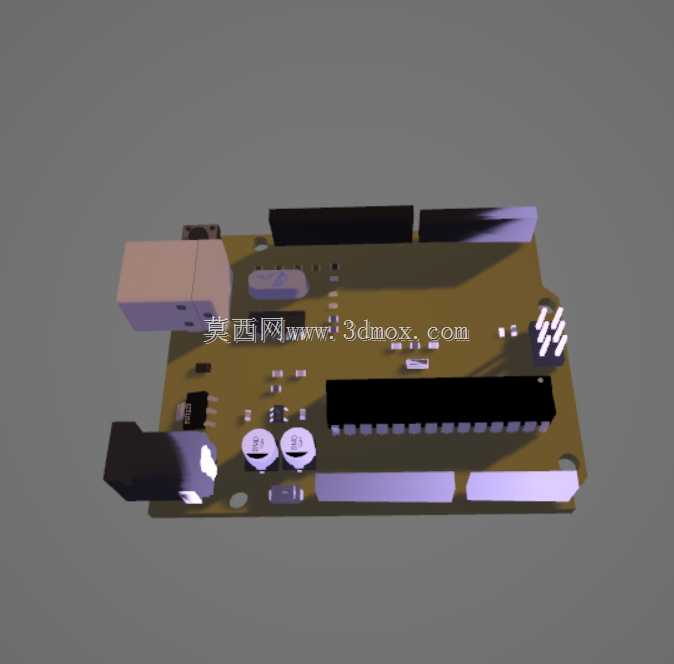

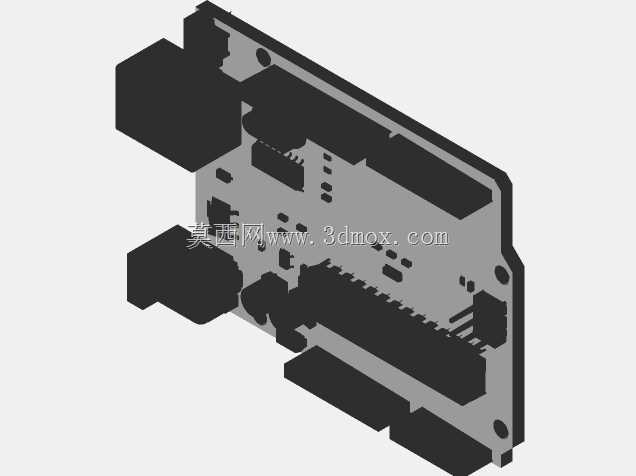

　　这套三维结构完整还原了Arduino Uno R3开发板的实体形态，在嵌入式实训台、小型自动化专机、教学实验装置以及创客原型验证场景中，这类主控板承担着信号采集、逻辑运算与执行器件驱动的核心作用。做设备布局时，工程师往往先在三维环境里核对板卡轮廓，再排布线槽、安装柱与外围模块，避免后期装配出现USB接口、电源插座被支架遮挡的问题。

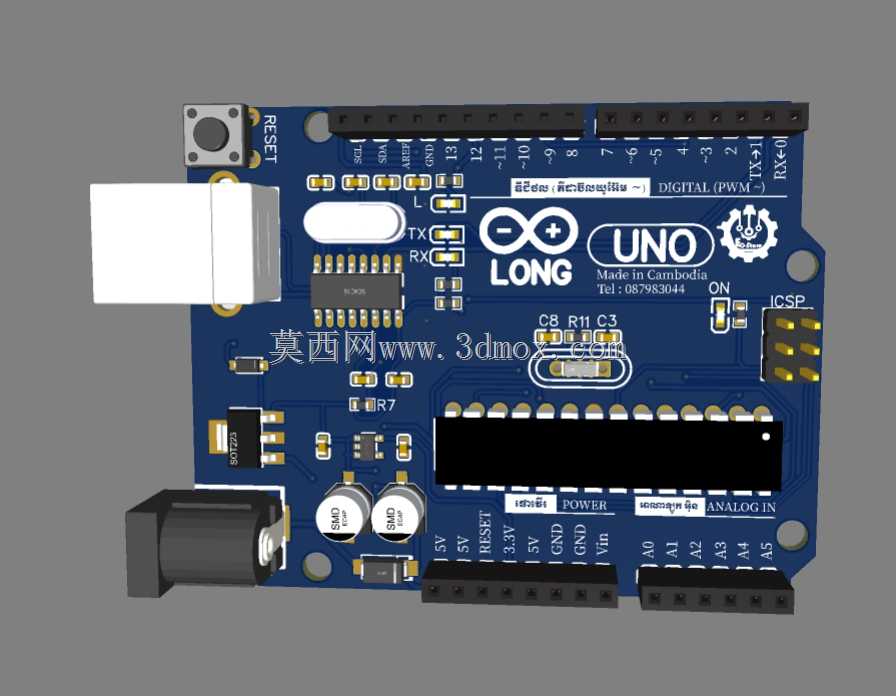

　　板体采用矩形PCB布局，长边排布数字I/O排针，短边一侧设置B型USB接口与直流电源插座，另一侧引出模拟输入端口，板载复位按键、晶振、稳压芯片、LED指示电路与ICSP编程接口均按实物位置还原。建模时对排针间距做了严格约束，数字端口与模拟端口的针脚中心距保持标准2.54mm，能直接匹配通用面包板、传感器扩展板与杜邦线接插件，虚拟装配时可直接校验插接件的插拔空间。

　　结构设计上，板卡四角预留安装孔位，孔位周边避开了高密度走线区与贴片元件，实际装机时可通过铜柱固定在电控箱底板或亚克力支架上。电源接口处的圆柱插座外径、USB接口的突出长度都做了写实处理，核算设备外壳开孔时，只需参照模型外轮廓即可预留线缆插拔余量，不用反复实测样件。板面丝印的端口标识、引脚功能分区也在模型中有所体现，进行接线工艺规划时，能直观区分PWM端口、通信引脚与电源引脚，减少接线错位概率。

　　从整机集成角度看，该模型可直接放入自动化设备的电控总成装配体中，配合继电器模块、传感器支架、舵机安装座完成干涉检查；教学场景下，也能用于拆解演示板卡硬件构成，帮助结构工程师理清电子元件与机械框架的安装边界，在原型设计阶段就把板卡固定、走线空间、接口操作距离全部校核到位，避免实物加工后出现装配冲突。
