多瓣液压联动废钢抓取抓斗结构

　　这套多瓣式液压抓斗主要面向散料与不规则块状物料的装卸作业，常见于废钢回收堆场、冶金原料车间、垃圾焚烧处理线以及港口散杂货泊位。和常规两瓣贝壳斗不同，多瓣爪片能够从四周向中心收拢，对形状杂乱、堆料空隙大的废钢、生铁屑、破碎石块、工业垃圾有更好的包裹性，抓取时不容易出现大块物料从侧边滑脱的问题。

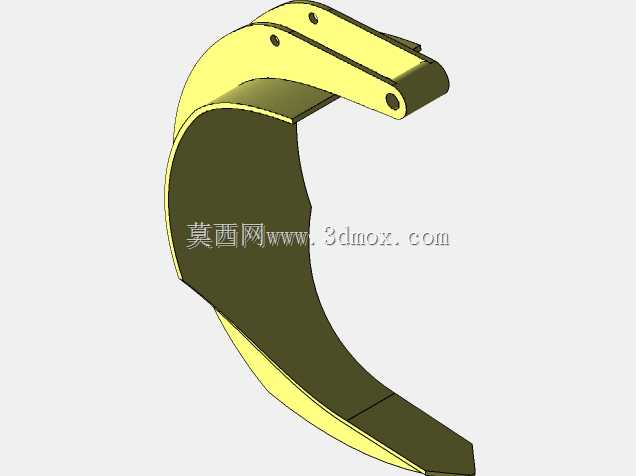

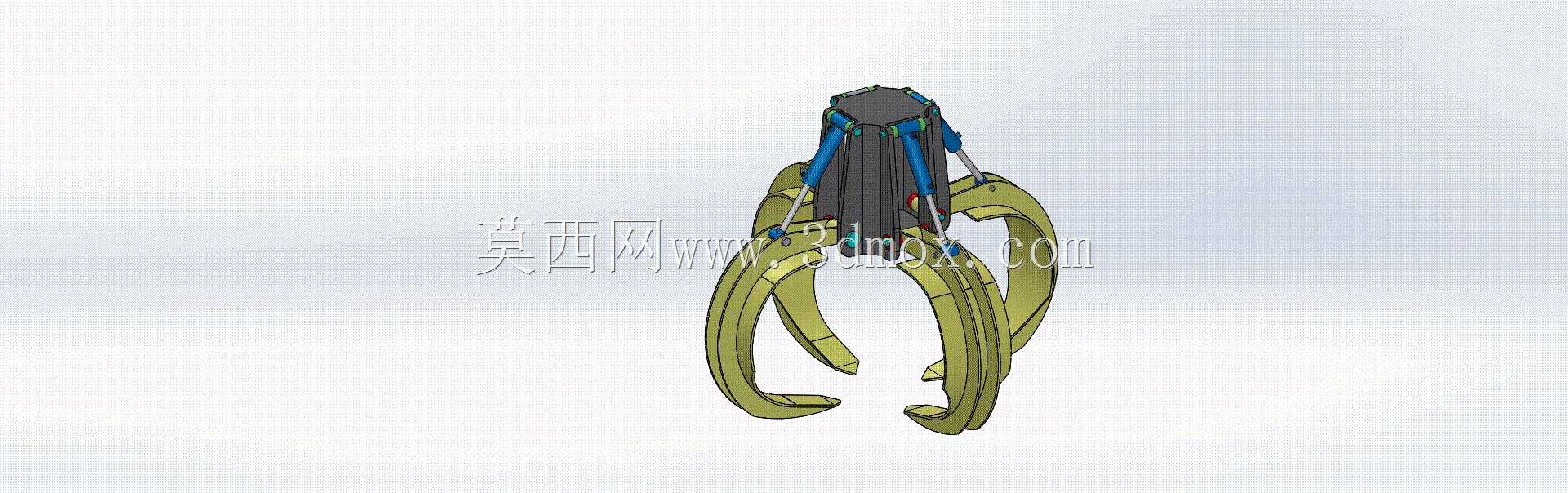

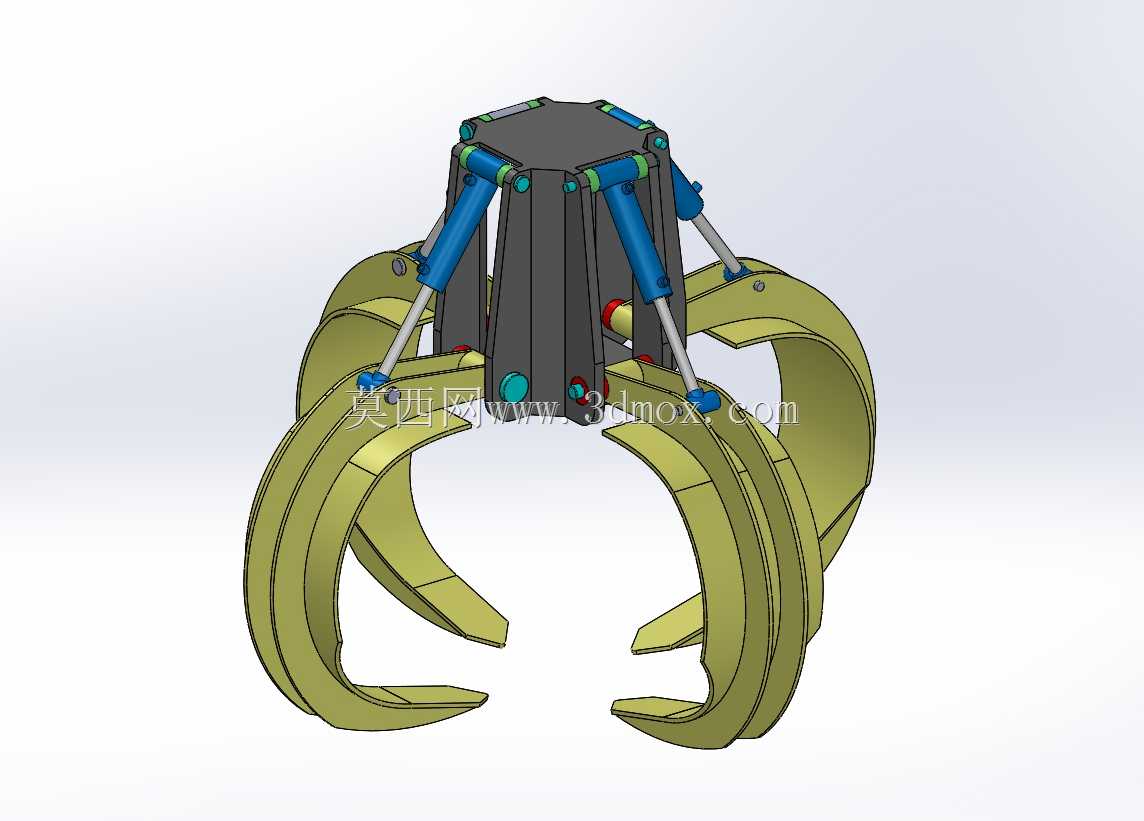

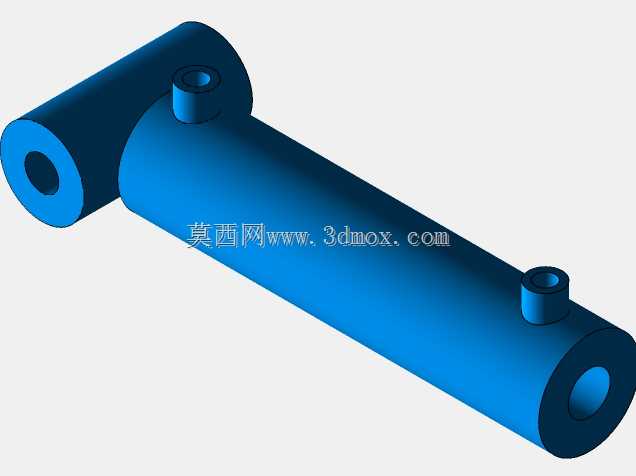

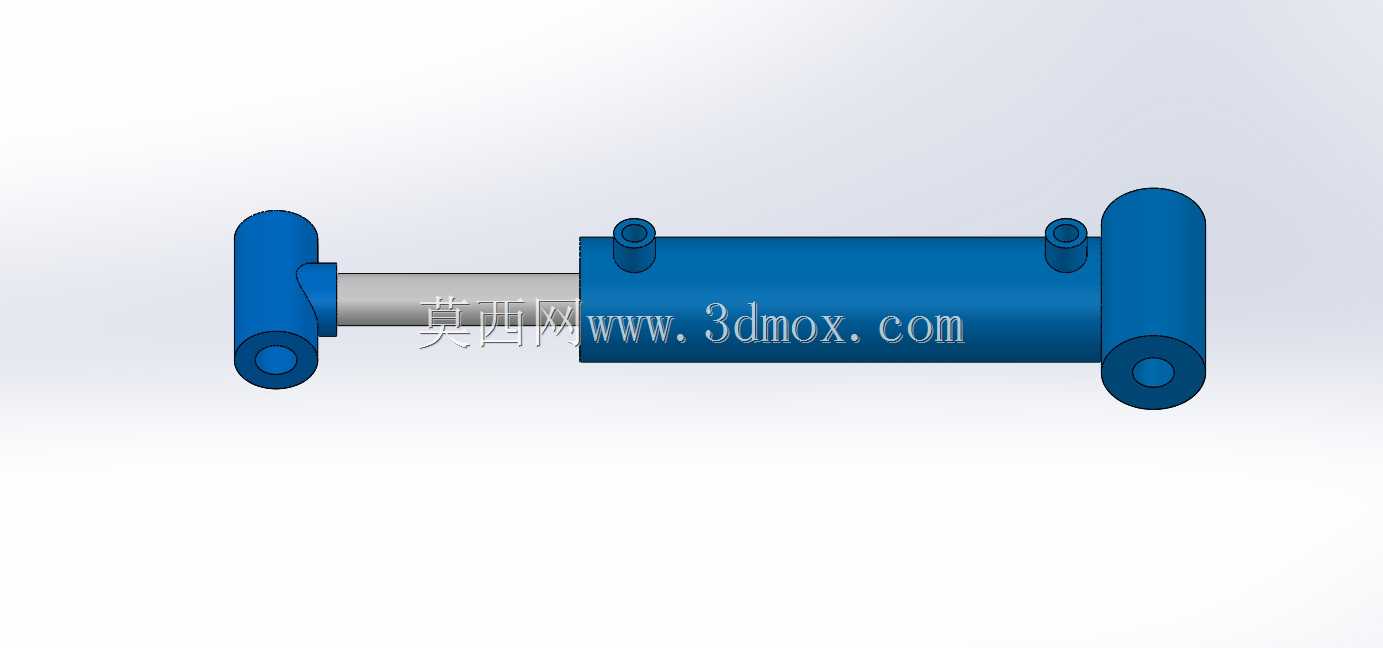

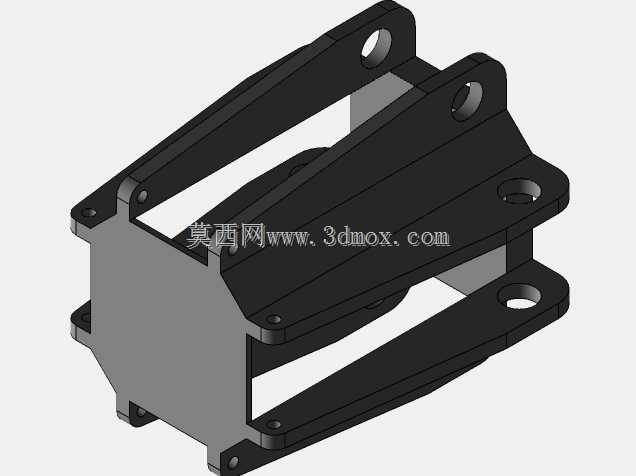

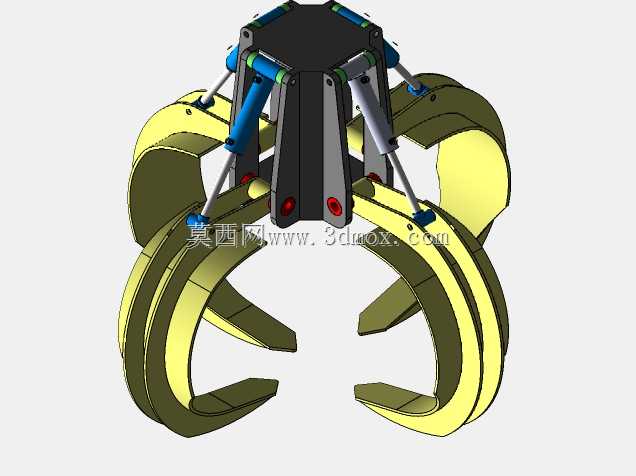

　　结构上采用中心筒体加周向均布爪臂的布置方式，上部为承载与安装主体，内部预留液压管路和执行元件的布置空间；外侧多组液压缸斜向连接筒体与爪片，通过伸缩动作驱动爪片绕铰接点回转。液压缸沿圆周对称分布，使闭合过程中各瓣受力尽量均衡，避免单侧偏载导致铰接座过早磨损。爪片设计成弧形深斗轮廓，尖端向内收束，闭合后形成近似封闭的容料空间；爪背加厚并设置加强筋，用于承受插入料堆时的冲击和反复扒料带来的弯矩。

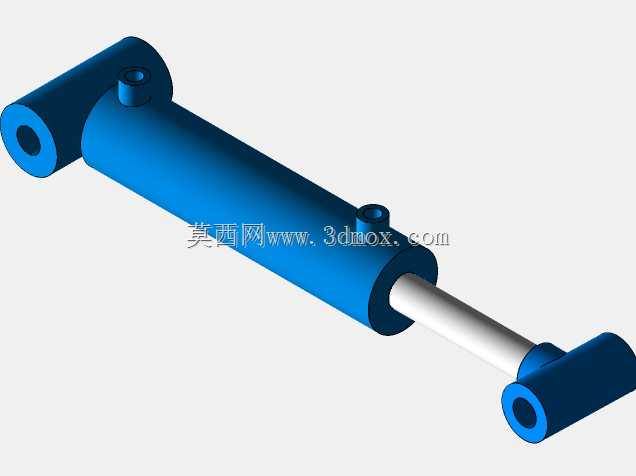

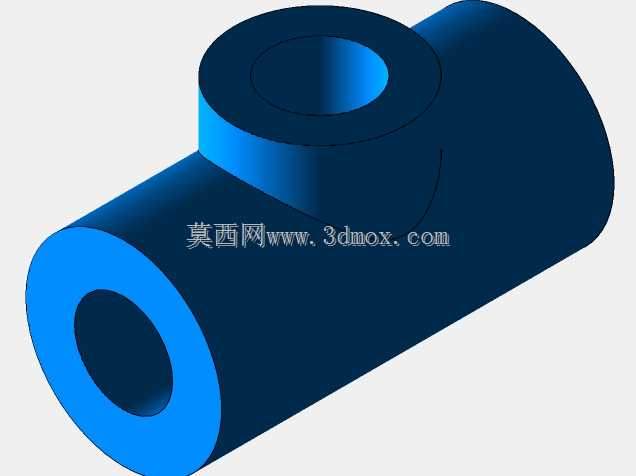

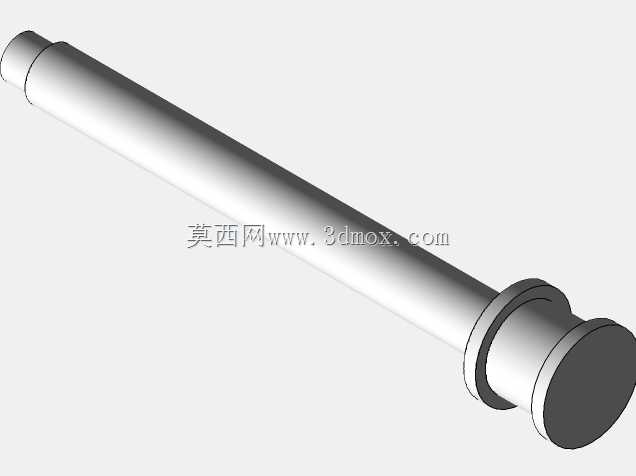

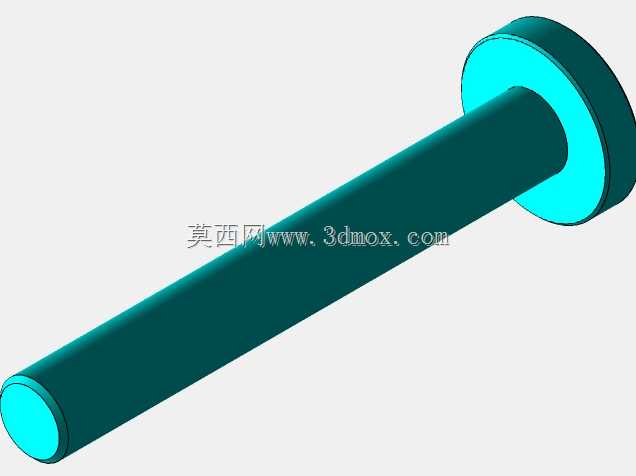

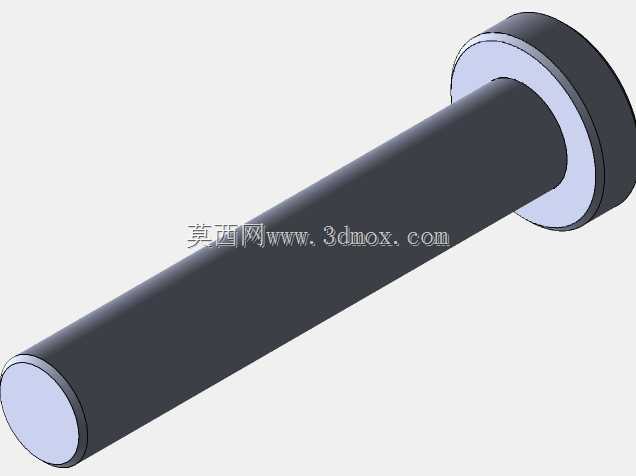

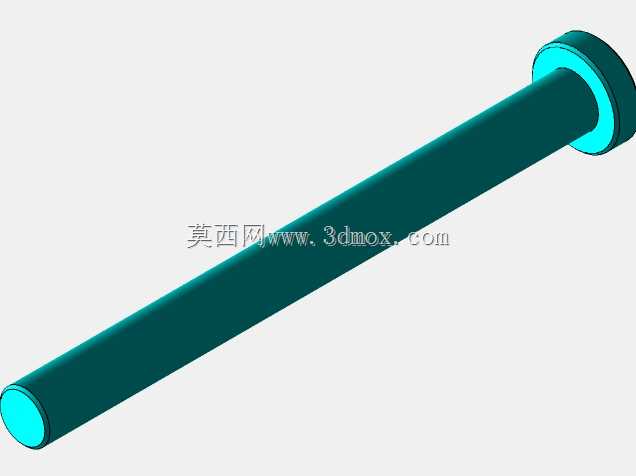

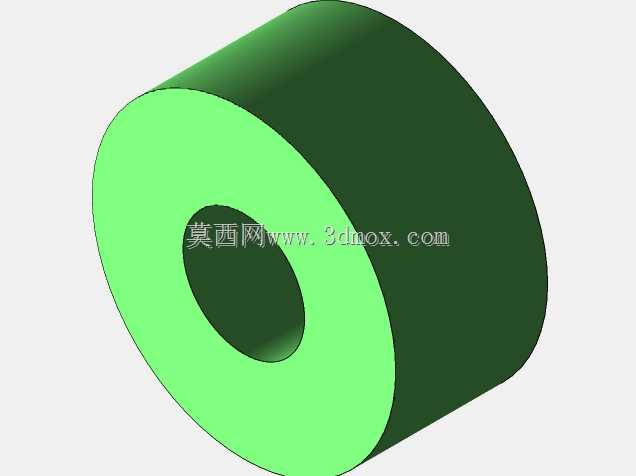

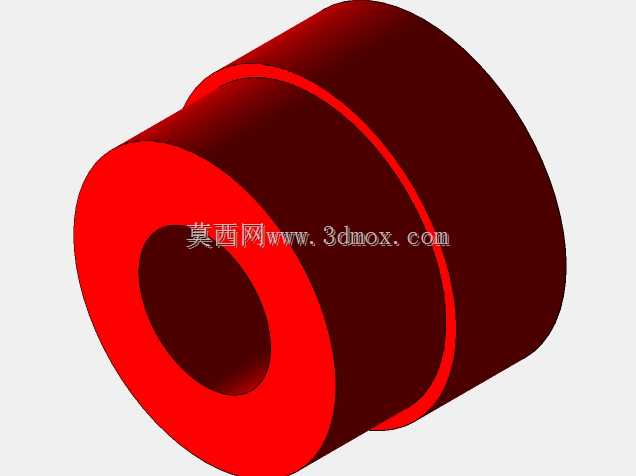

　　建模时需要重点处理铰接关系与运动干涉。每个爪片通过根部销轴与下支座连接，液压缸两端分别采用耳环式铰接，保证在开合行程中构件可随姿态自由转动。三维装配中应按实际极限位置检查：全开状态下爪片外缘尺寸决定设备能否进入船舱、料斗或狭窄料槽；全闭状态下尖端收拢直径决定最小抓取块度，也关系到抱合小块物料时的密封性。上部连接法兰或吊耳边界需与现场起重机臂端、吊钩横梁或挖机快换接口匹配，安装孔位、销轴中心高和回转支承外径都要在总图中明确约束。

　　液压管路沿筒体外侧布置时，应避开爪片翻转扫过的区域，高压胶管弯曲半径不能小于允许值，并在活动段预留随动长度。若用于行车或起重机，还需考虑回转机构、供油方式与电缆卷筒的空间协调；若固定在拆包机或料仓口，则要校核支座反力和基础承载。爪尖区域属于易损件，实际设计中常采用耐磨钢或可更换尖套，铰接点设置润滑通道和防尘密封，以适应粉尘多、冲击强的作业环境。整体模型把缸体、连杆、爪瓣、销轴和中心架的配合关系完整表达，可直接用于运动仿真、受力分析和属具选型校核。
