利勃海尔LTM1110全地面汽车起重机车

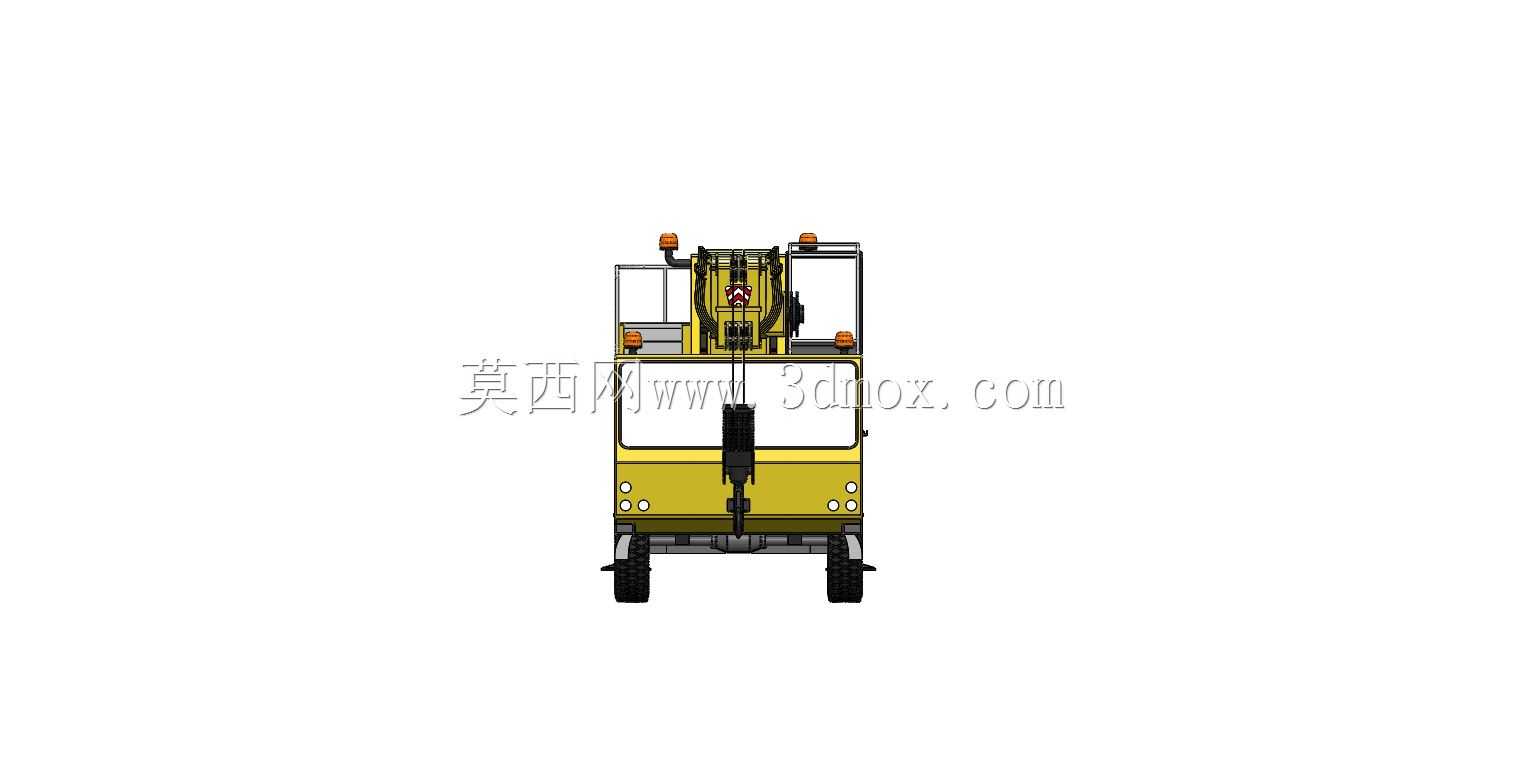

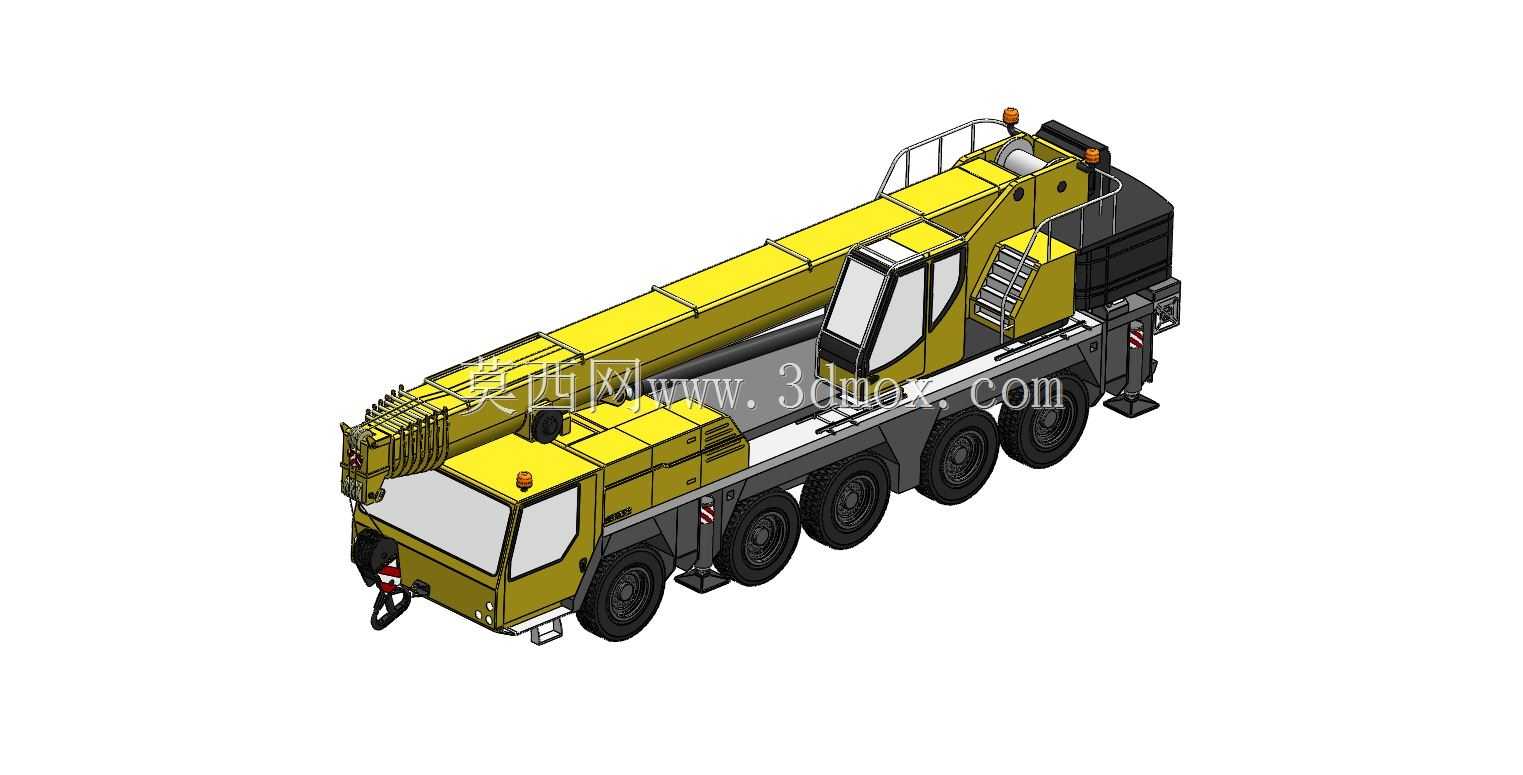

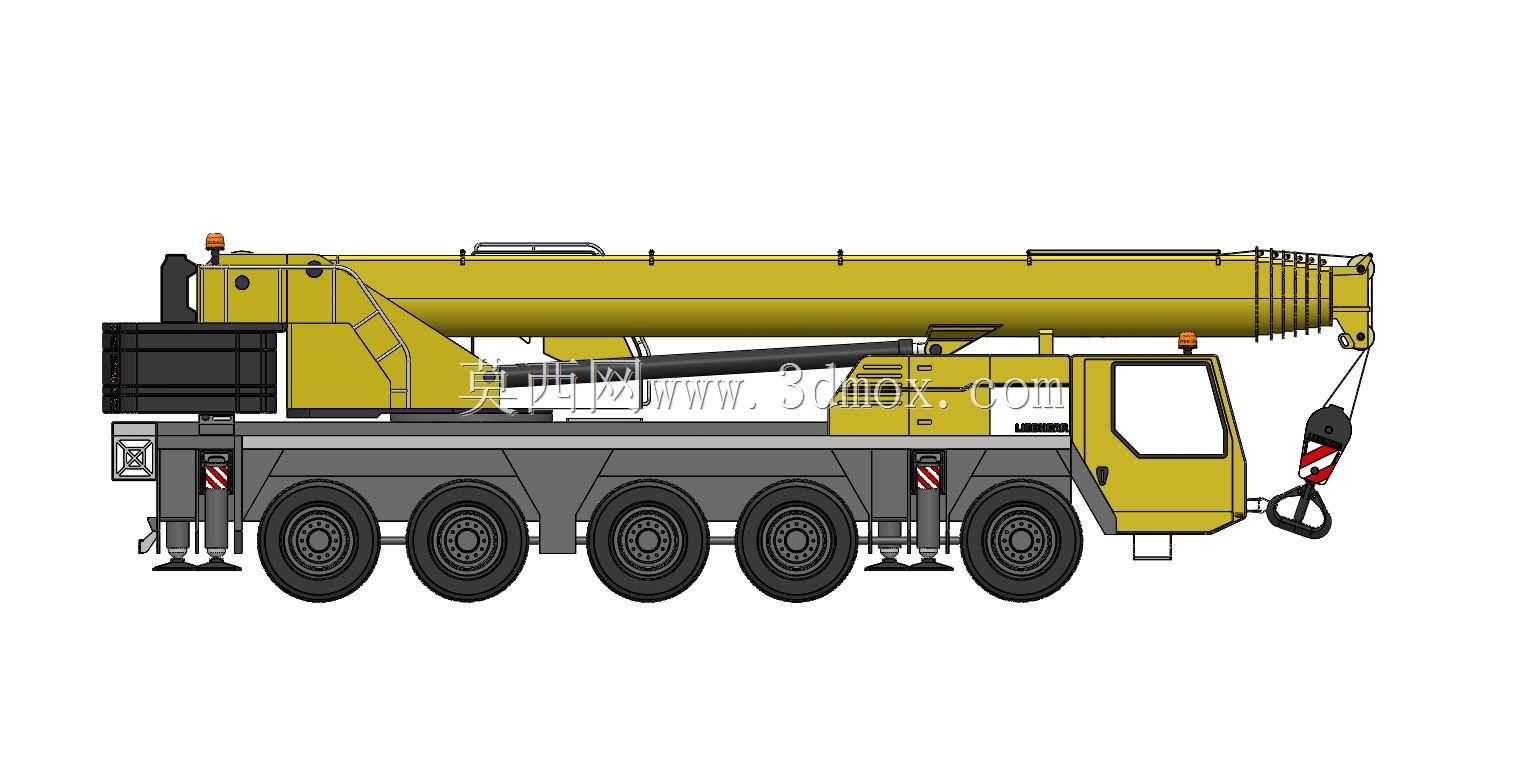

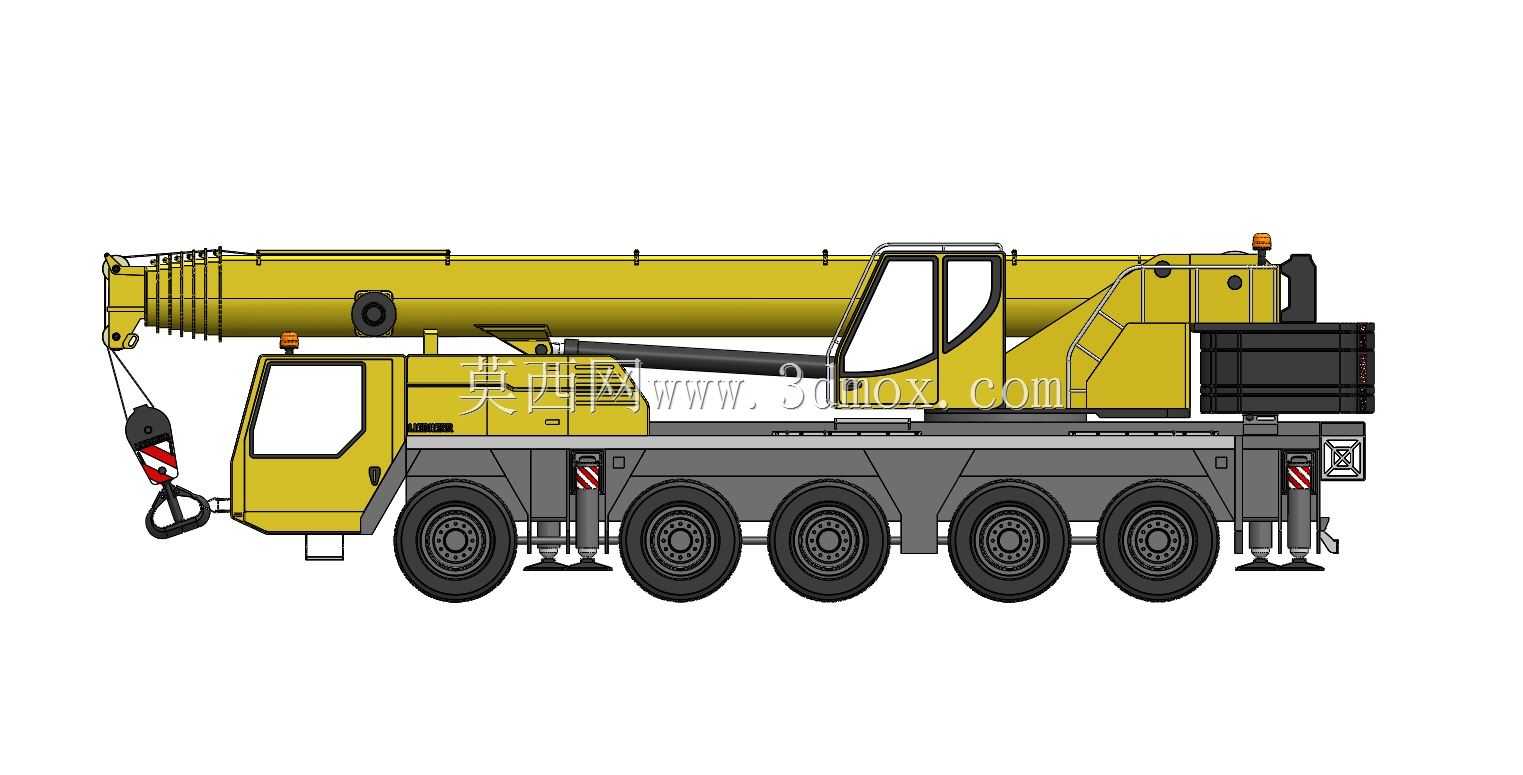

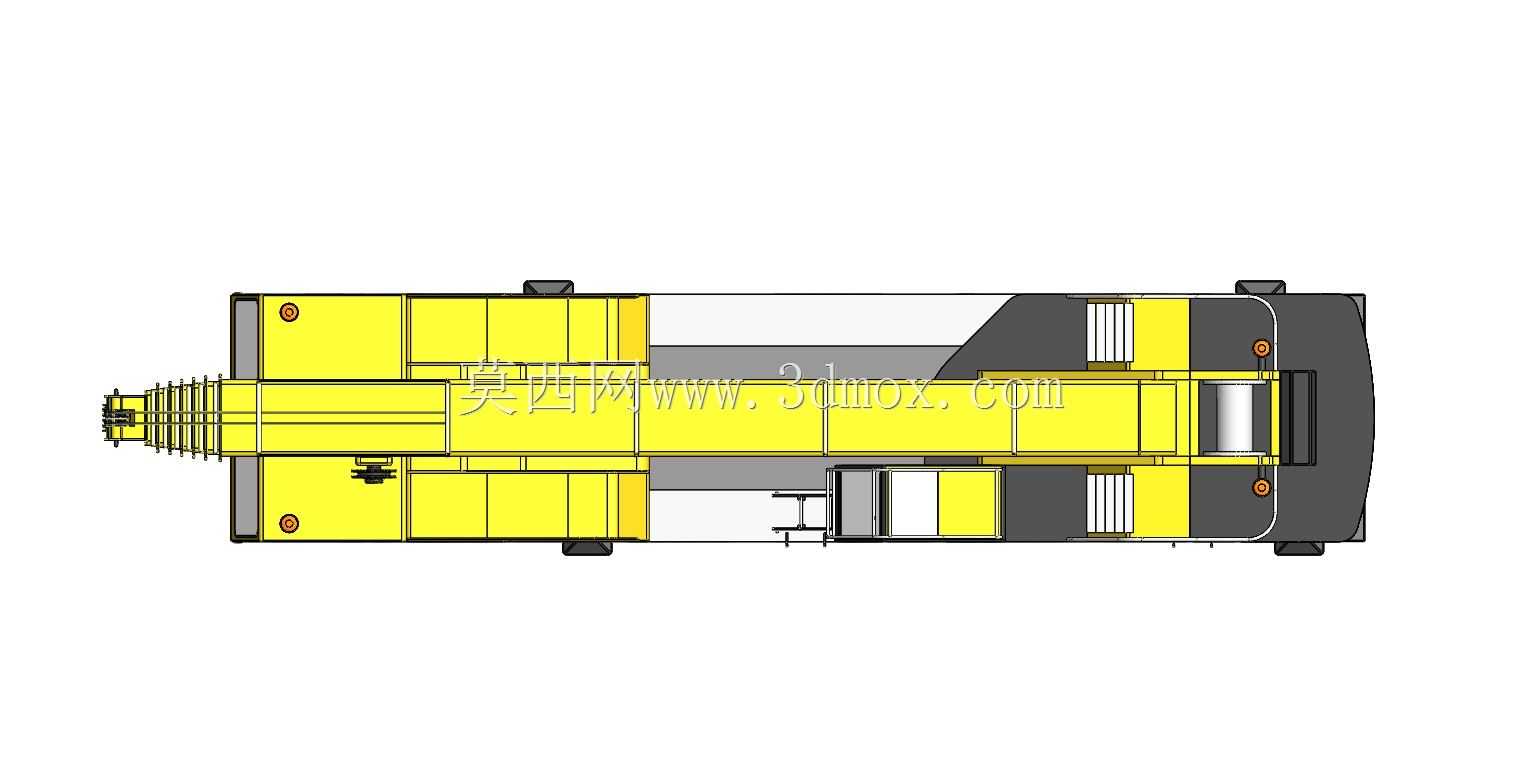

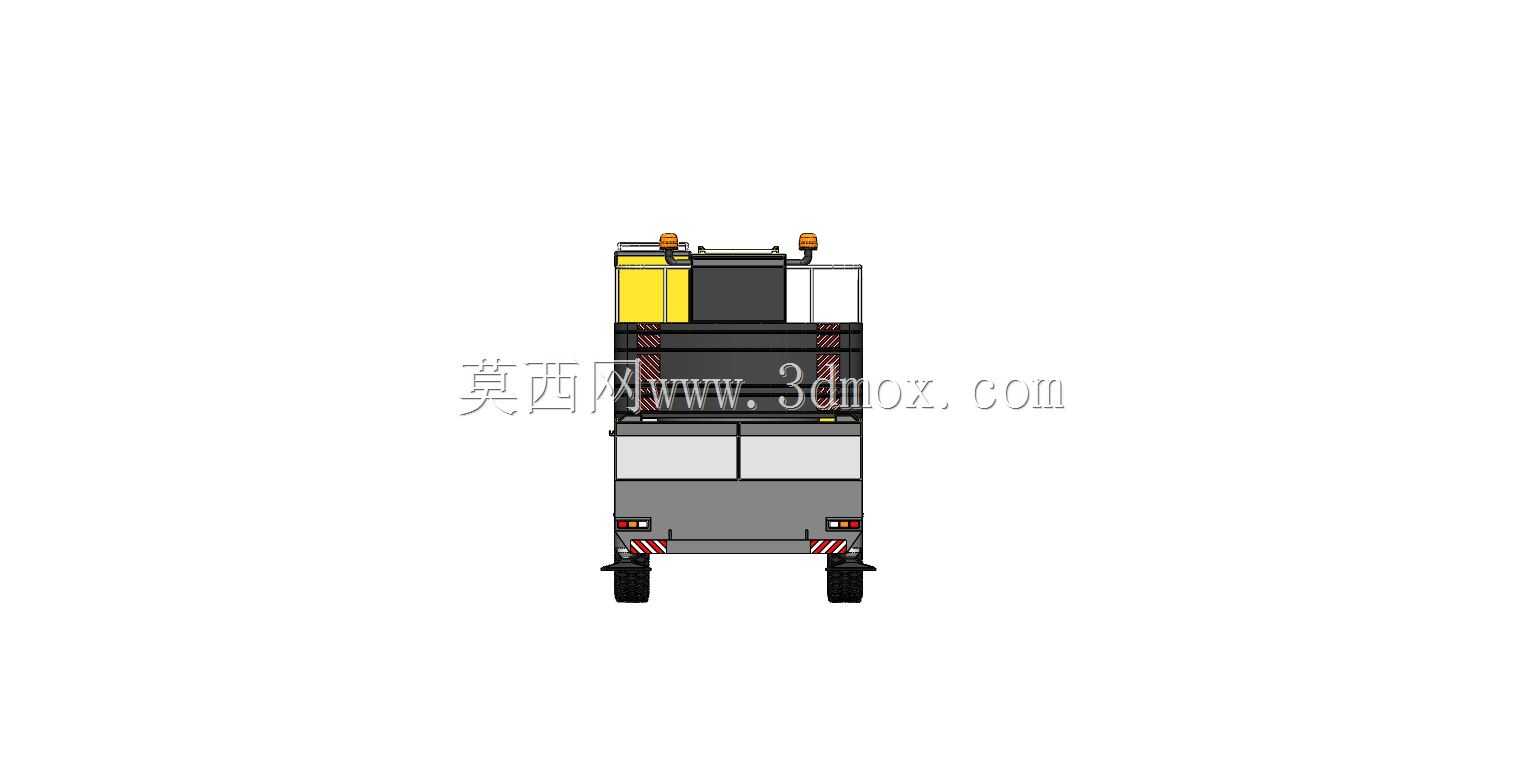

　　多轴全地面汽车起重机在石化塔器吊装、风电塔筒分片就位、桥梁预制构件转运、厂房钢结构梁柱安装等场景中承担核心起重任务，这类设备需要同时满足公路转场行驶与工地复杂地面作业的双重要求，建模时必须把底盘行驶系统与上车起重作业系统的空间关系梳理清楚。整车总长约14139mm，总宽2750mm，总高4000mm，该外廓尺寸符合重型工程车辆公路通行的边界条件，在厂区布置、运输路线校核、支腿展开空间规划时，可直接以此作为占位包络参考。

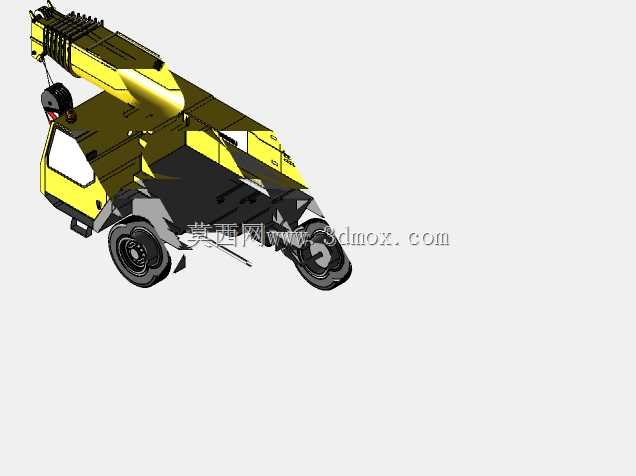

　　底盘部分采用多桥重载布局，车桥、轮胎、悬架与车架的相对位置决定了整车轴荷分配，建模时需保证轮胎接地位置、转向桥转角空间、车架纵梁承载走向符合实车逻辑。车头驾驶室设置于底盘前端，兼顾公路行驶视野；上车操作室则布置于转台一侧，朝向吊重作业区域，室内操纵台、座椅与观察窗的位置关系，直接影响吊装时的视线覆盖。转台作为上车与底盘之间的回转连接核心，内部需预留回转支承、减速机和中心回转体的安装空间，保证360度回转时管路、电缆不与结构干涉。

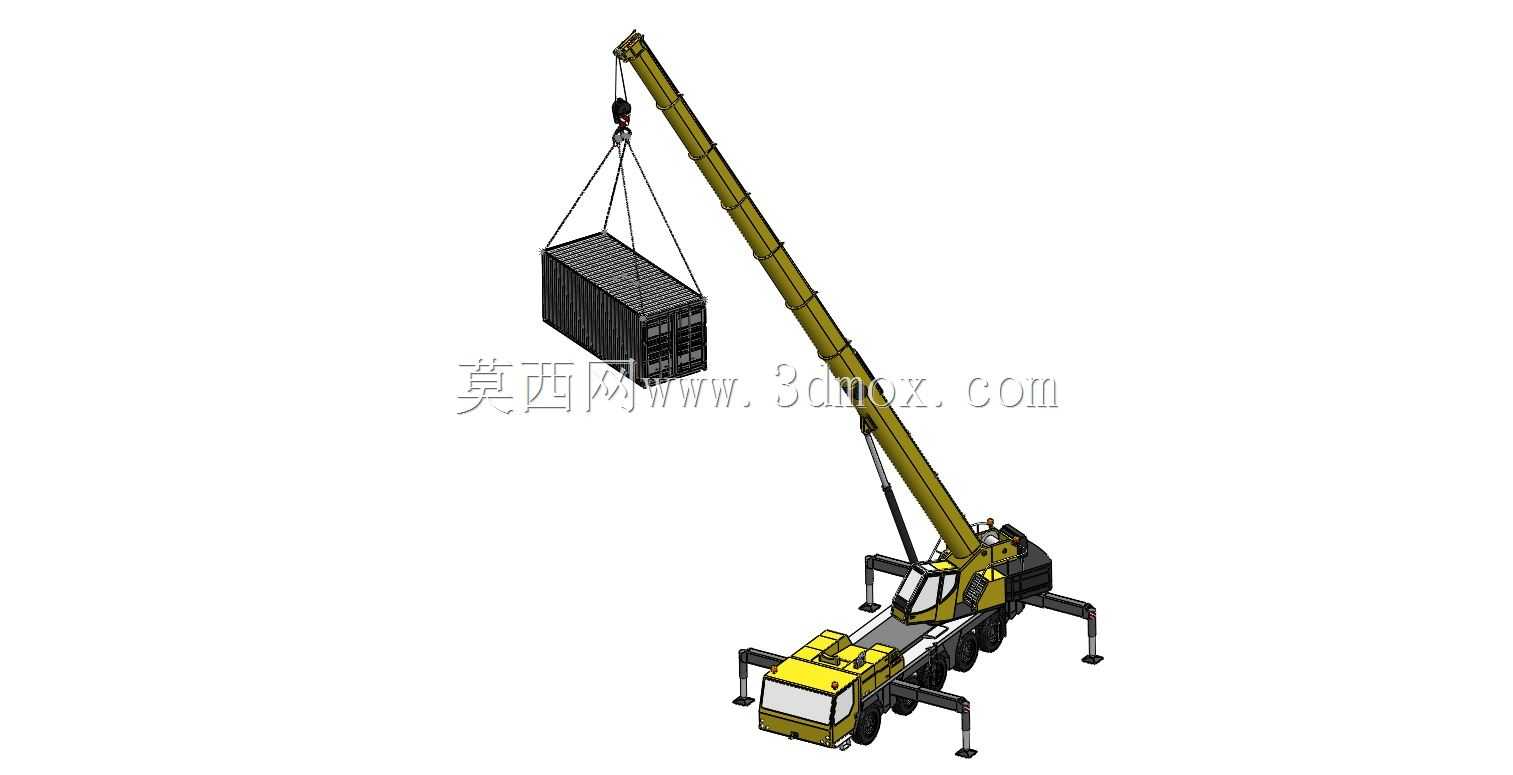

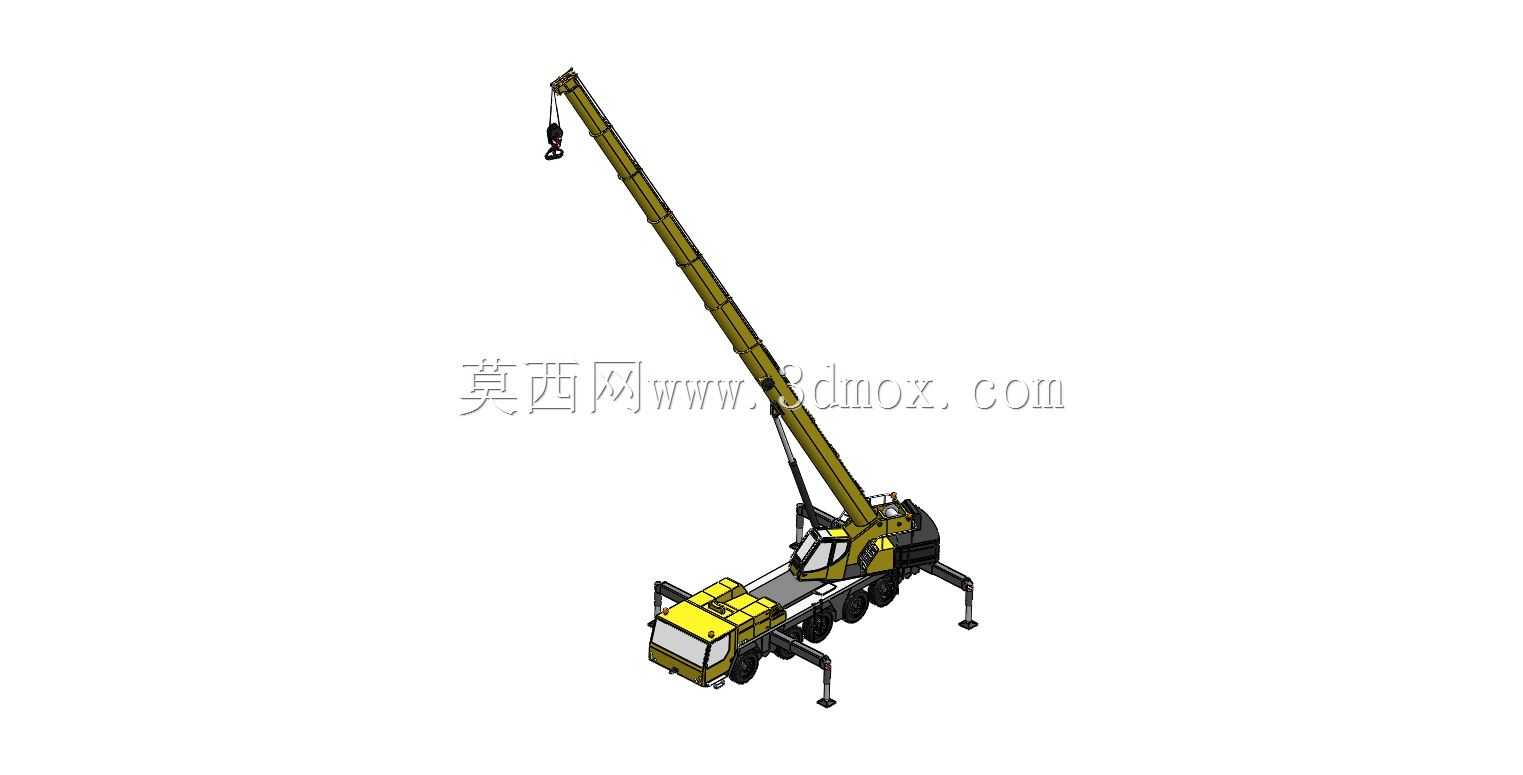

　　吊臂采用多节伸缩箱形结构，臂节之间的搭接长度、滑块支撑位置和伸缩油缸走向是建模重点，臂体沿车架上方纵向收纳，作业时逐节伸出并通过变幅油缸改变仰角。转台尾部设置配重，用于平衡不同幅度下的吊重力矩，配重外形与尾部长短需校核回转半径，避免在狭窄工地与周边设备碰撞。H型支腿从底盘两侧及前后伸出，支腿箱、伸缩梁和垂直油缸的展开范围决定作业稳定性，建模时应保留支腿全伸与全收两种状态的空间判断依据。

　　上车外围还包含走台、护栏、爬梯、排气管、油箱、储气筒和灯具附件，这些细节虽不直接参与起升受力，却决定了维修通道、人员安全和整车外观完整性。管路与线束沿转台、臂根和车架布置，需避免与运动件发生摩擦。对于结构设计人员，该模型可用于校核吊臂收纳状态下的整车高度、转台回转尾径、支腿跨距以及上车人员通道；对于设备选型人员，可直观判断多轴底盘在狭窄场地的通过性和吊装站位需求；对于三维建模从业者，也可参考其分块方式，将底盘、转台、吊臂、支腿和驾驶室作为独立装配层级组织，便于后续运动仿真和干涉检查。
