超声波管道内检测清管装置结构设计

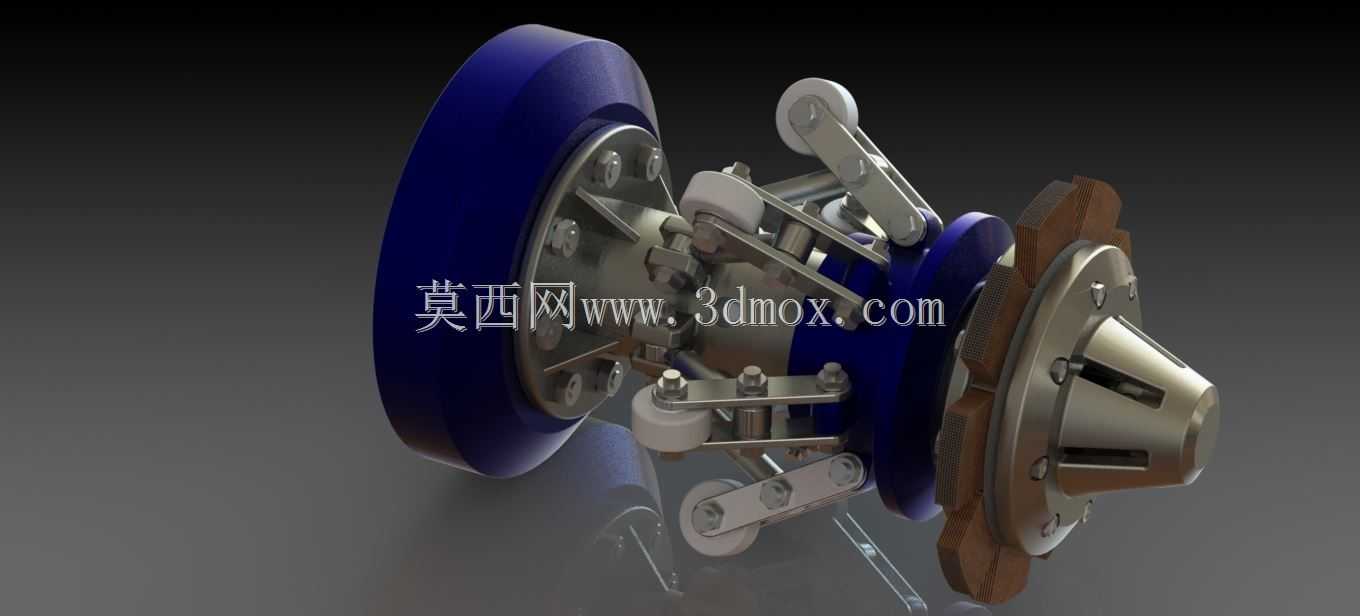

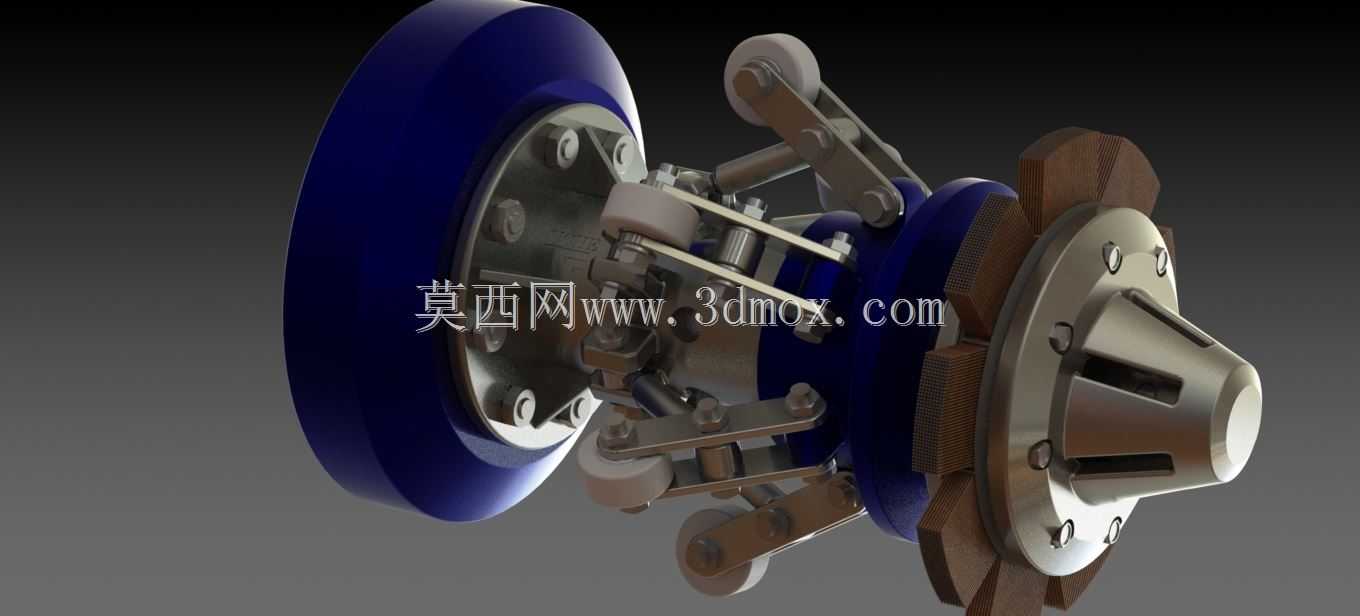

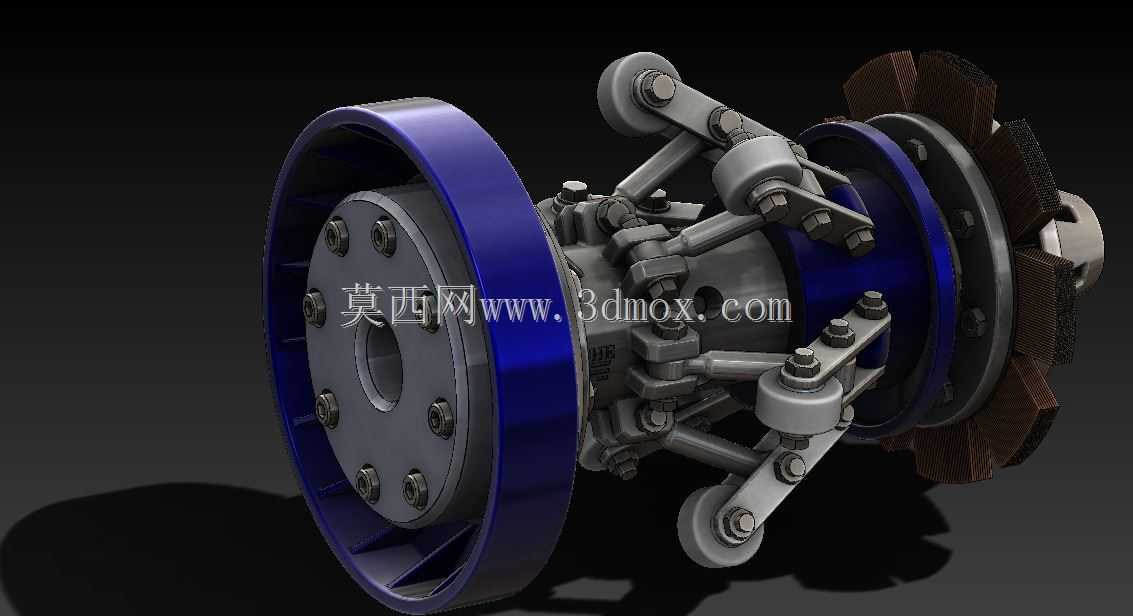

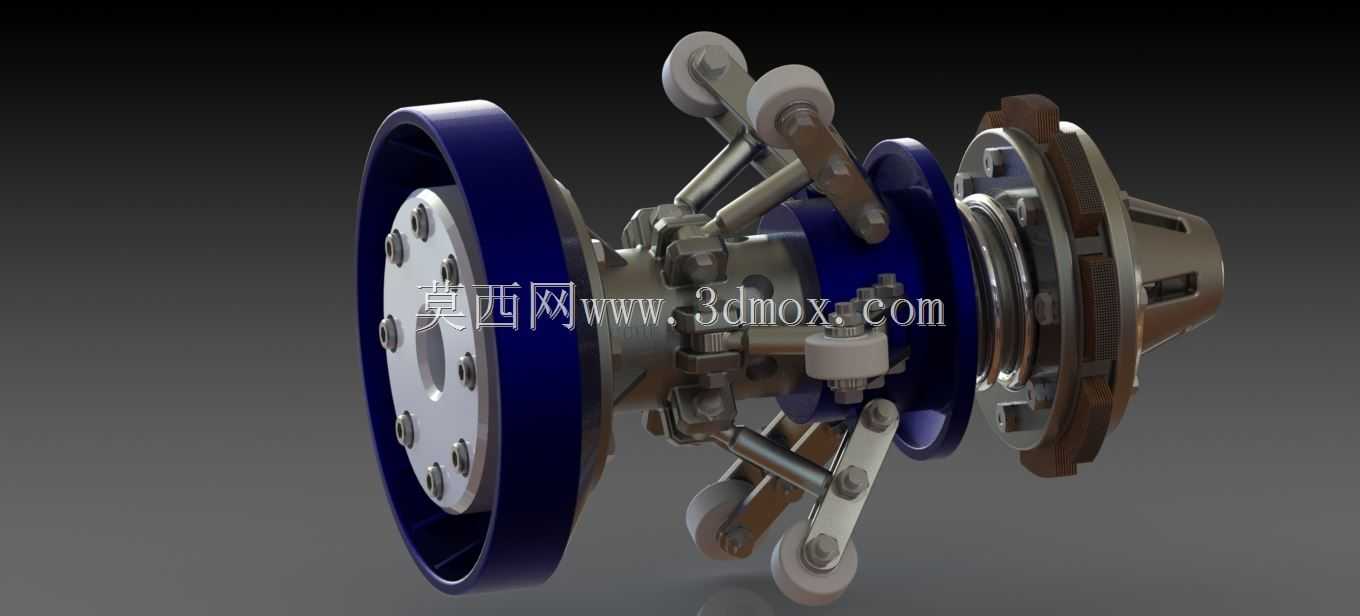

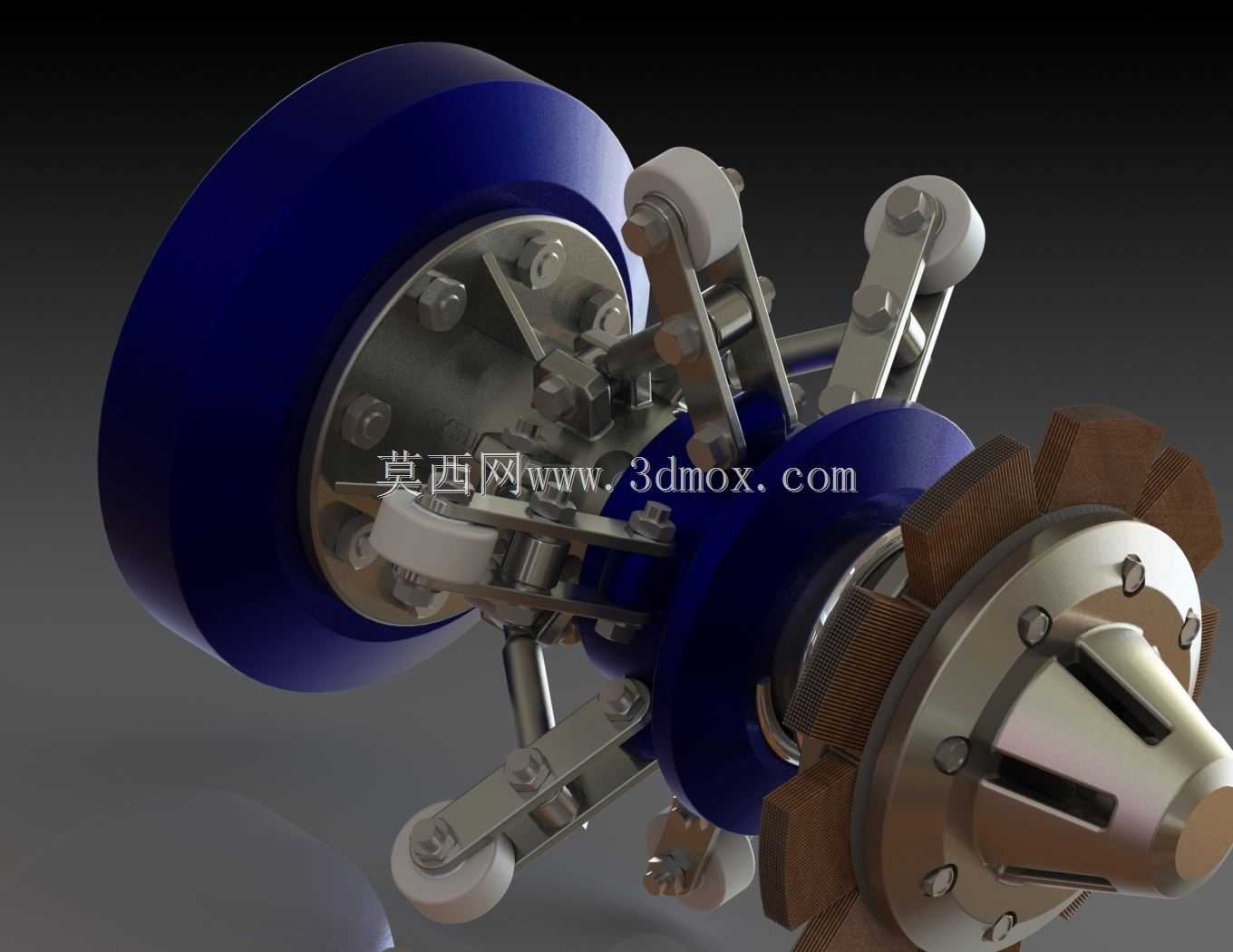

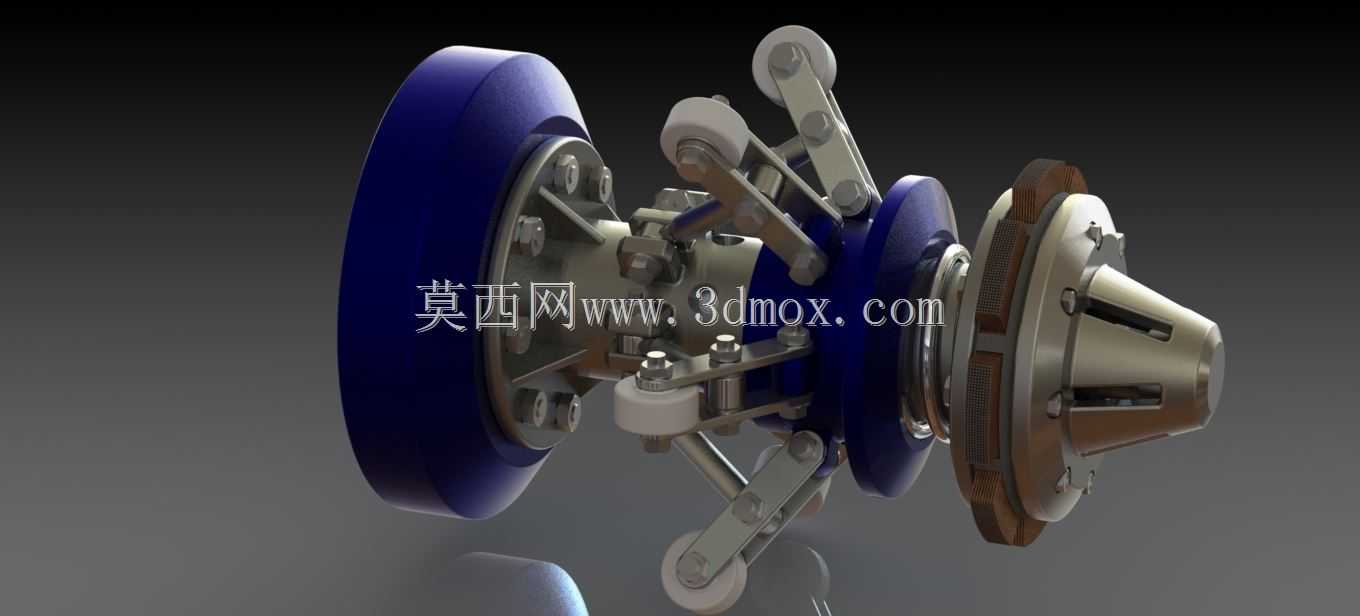

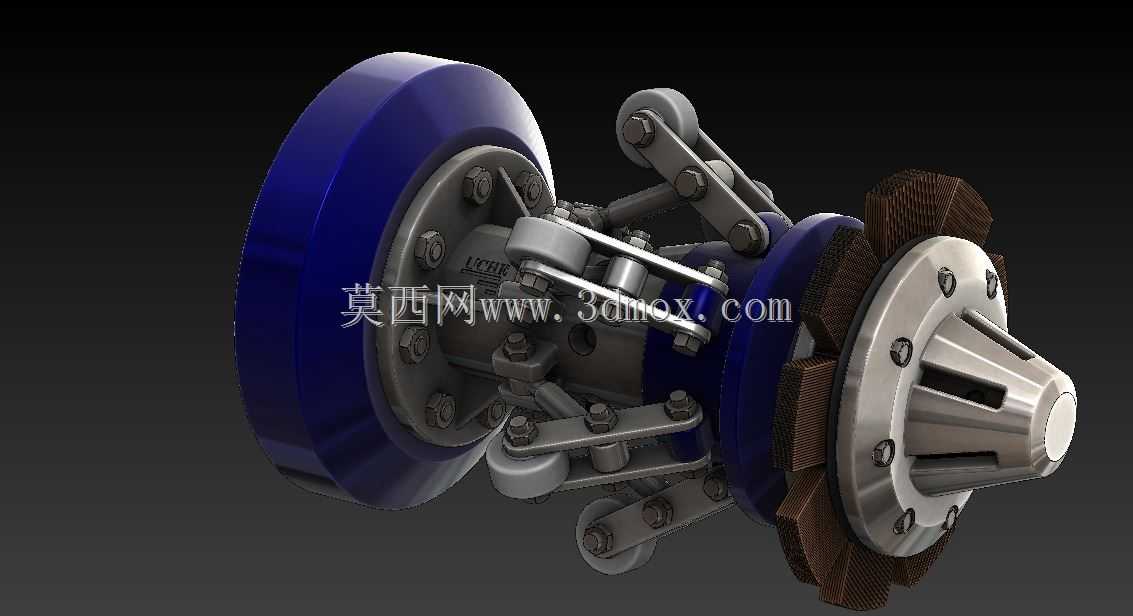

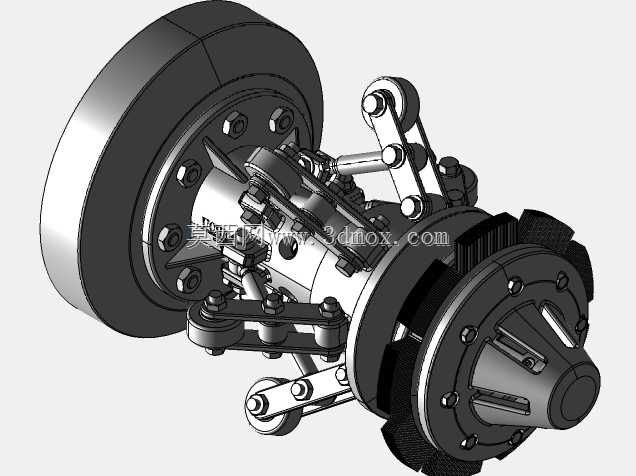

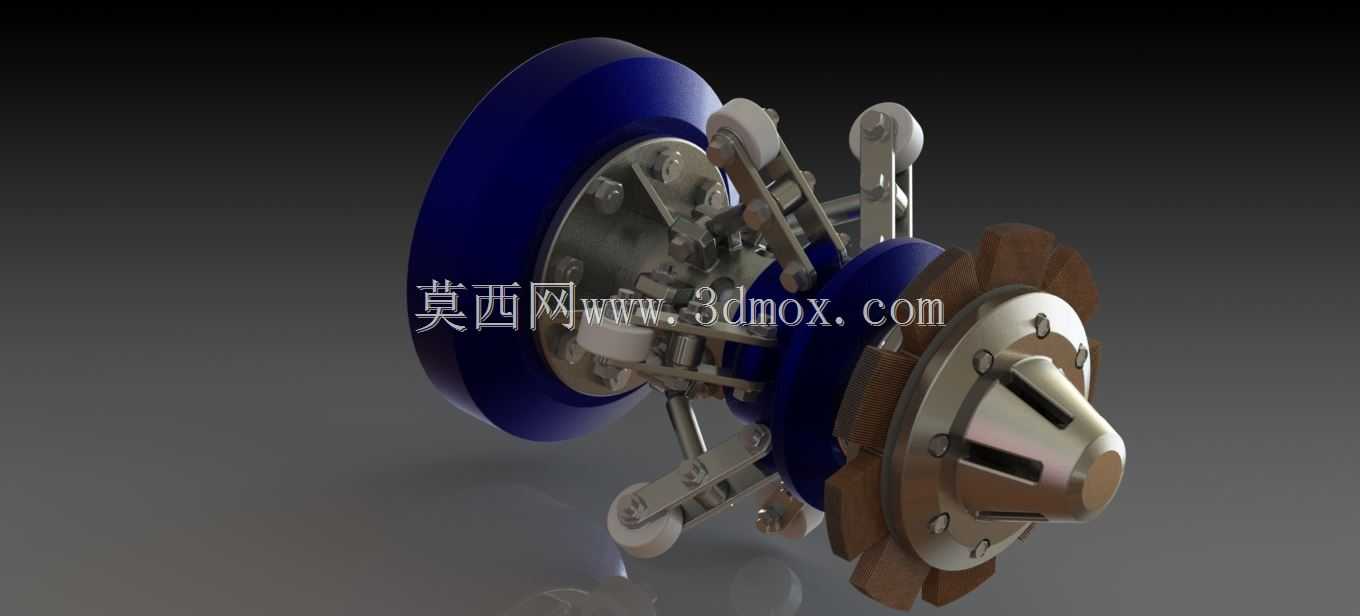

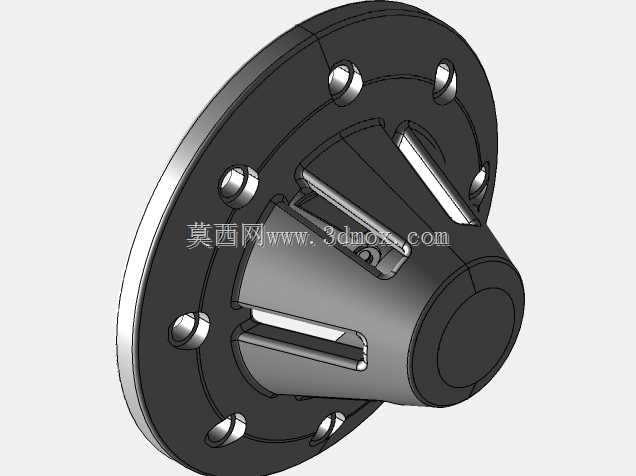

　　该装置应用于长距离油气输送管道、市政工业压力管道的内检测与清管作业场景，可在管道带压输送工况下随介质流动完成全管段遍历作业，替代传统接触式检测方案降低管壁磨损风险。装置整体采用同轴多节段串联结构，外径适配对应规格管道的内径通径要求，各节段间采用铰接式连接结构，可顺利通过管道的弯头、变径段等非直线路段，作业过程中不会出现卡堵、偏磨问题。前端导向轮组采用周向均匀分布的弹性支撑结构，轮体采用耐磨聚氨酯材质，可自适应管道内壁的椭圆度偏差与局部结垢凸起，保证装置始终保持与管道同轴的运行姿态，为检测单元提供稳定的测量基准。检测段集成了多组周向阵列排布的超声波传感器，替代传统的接触式传感探头，无需持续抵靠管壁即可完成管壁厚度测量、腐蚀缺陷识别、

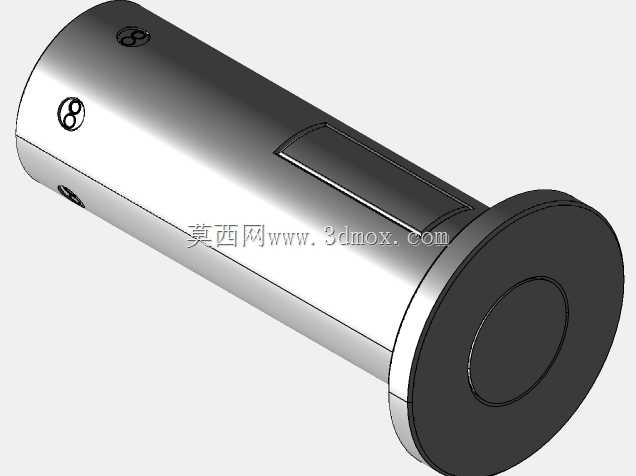

　　焊缝裂纹排查等检测作业，大幅减少了装置与管壁的物理接触点数量，降低长距离作业过程中对管道内防腐层的划伤风险，同时减少装置自身的结构磨损，延长单次作业的运行距离。装置中部设置了独立的里程定位单元，采用高精度计程轮配合惯性测量模块，可实时记录装置在管道内的运行位置，将检测到的缺陷位置与管道实际里程精准对应，定位误差控制在工程允许范围内，方便后续运维人员精准定位缺陷点位开展修复作业。尾部密封舱内置数据存储与供电模块，采用高压动密封结构设计，可承受管道运行过程中的介质压力，保证内部电子元件在带压工况下稳定工作，同时尾部设置的密封皮碗可在装置前后形成稳定的压差，为装置在管道内的行进提供足够的驱动力，同时可刮除管壁附着的蜡质、积垢等杂质，

　　同步完成清管作业。结构设计过程中充分考虑了不同管径的适配性，支撑轮组的伸缩行程覆盖常规工业管道的内径公差范围，各连接部位采用防松脱结构设计，避免高速运行过程中零件脱落造成管道堵塞，所有外露金属部件均做防腐耐磨处理，适配油气介质、化工废水等复杂作业环境的使用要求。
