石油天然气井控用带侧接口防喷器结构

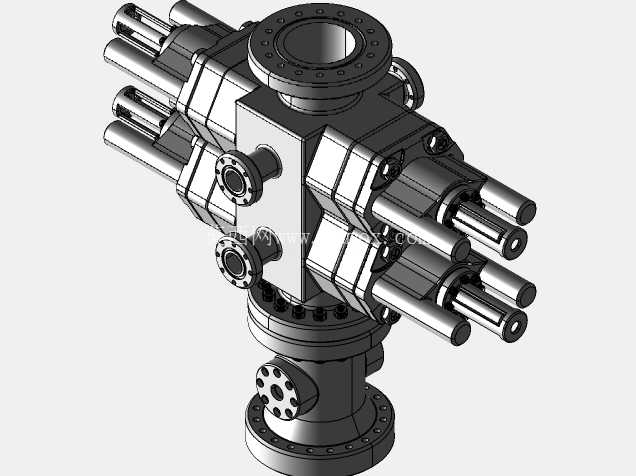

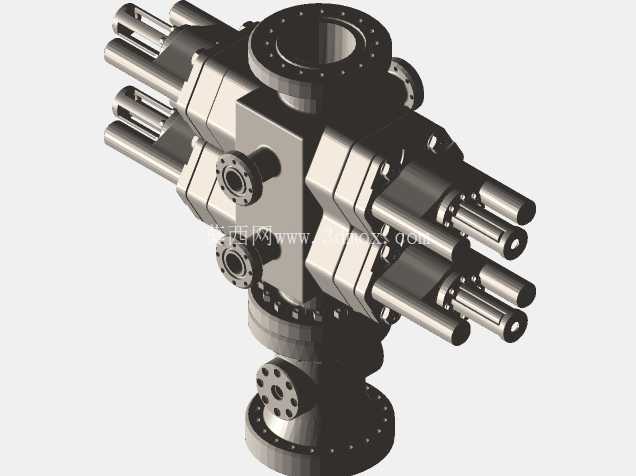

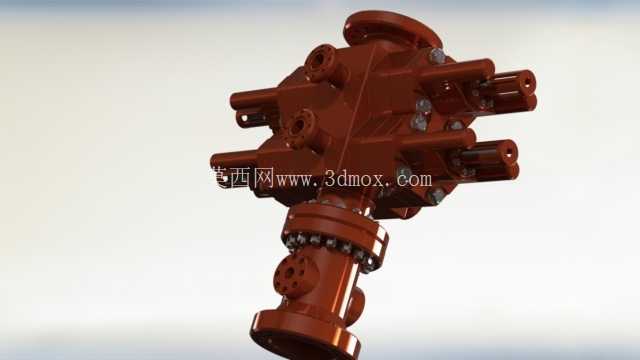

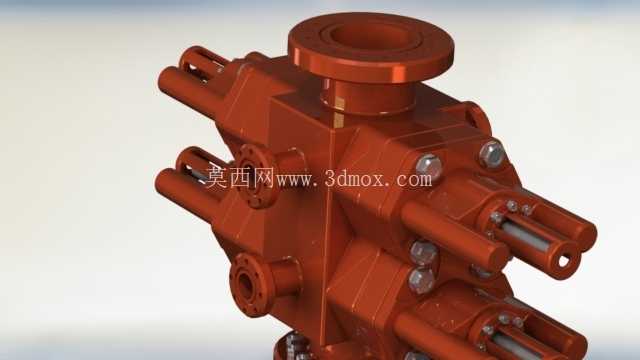

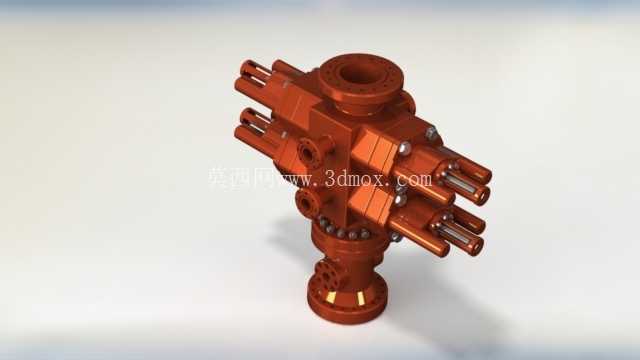

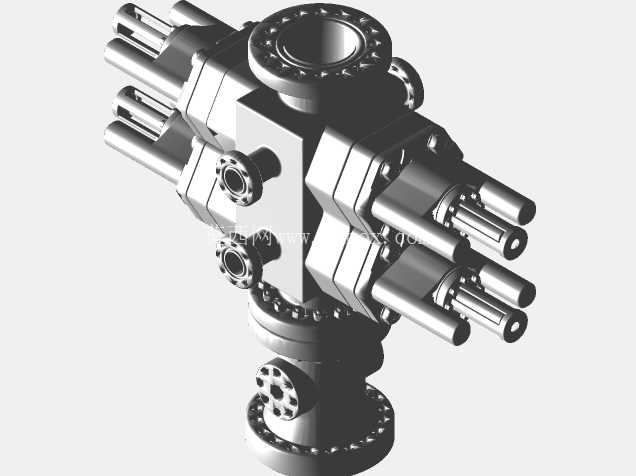

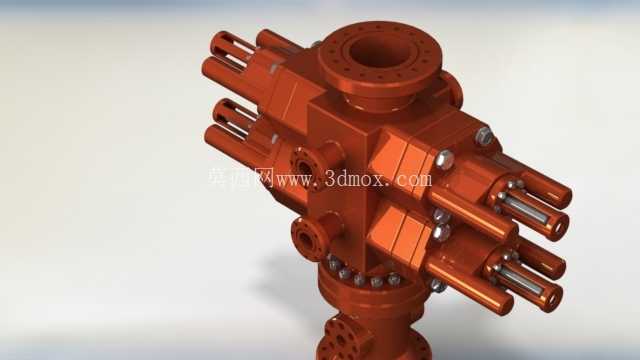

　　在陆上油气钻完井、海上平台修井作业场景中，井口防喷器是井控系统的核心承压屏障，这套带线轴头的防喷器结构，主要针对带压作业、起下钻工况下的突发溢流、井涌风险设计，可在数秒内完成井筒密封，阻断地层流体上窜通道，避免井喷失控事故。从结构设计逻辑来看，主体采用锻造合金钢本体的四通构型，上下端分别配置标准法兰连接界面，上端用于接装后续防喷器组或采气树组件，下端直接与井口套管头对接，侧部对称布置的多组液控接口，对应内部的闸板密封执行机构，不同口径的侧接口分别匹配控制油路、压井管线、节流管线的连接需求，无需额外加装过渡四通即可完成井控管汇的对接，减少井口整体连接节点，降低高压工况下的密封泄漏风险。

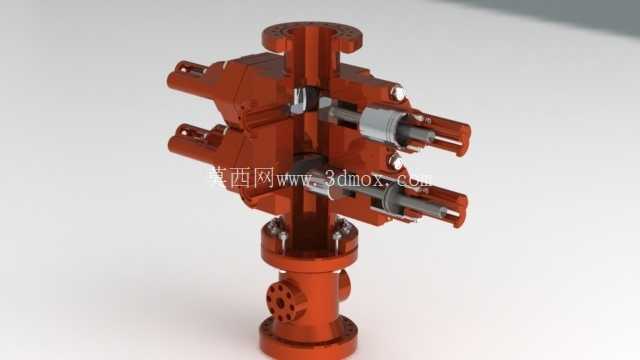

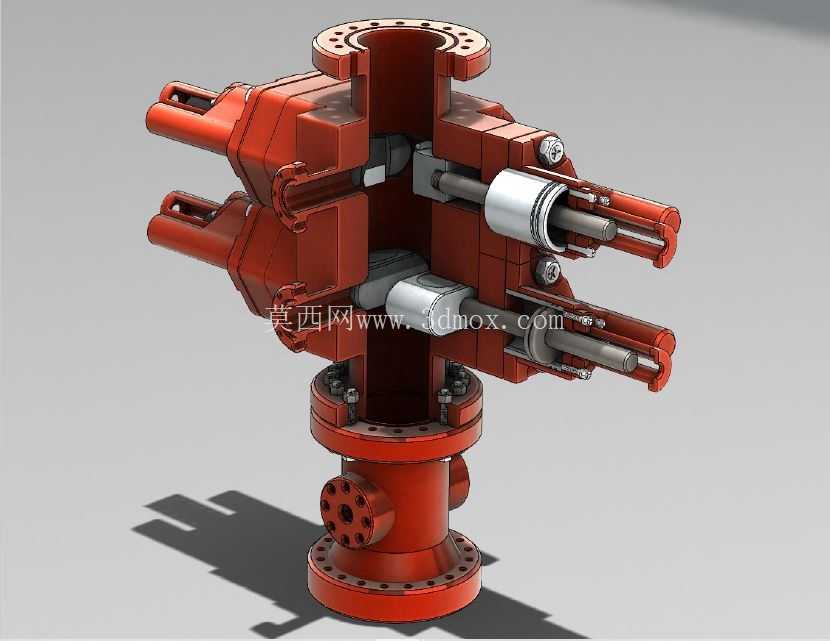

　　设计阶段优先考虑了现场安装的操作边界，本体侧部的液控油缸采用对称外伸布局，每个油缸的伸出长度、安装间距都匹配常规井口作业的扳手操作空间，侧部预留的螺栓拆装间隙满足井口带压作业时的快速检修需求，不需要拆除周边管汇即可完成闸板密封件的更换作业。本体中部的密封腔采用阶梯式构型，可根据作业需求配置不同规格的半封闸板、全封闸板或是剪切闸板，闸板的导向槽与本体采用一体式加工，避免分体式导向结构在高压冲蚀下出现移位失效，闸板前端的密封胶条采用嵌入式安装结构，更换时无需拆解整个油缸总成，仅需拆开侧盖即可完成密封件更换，大幅缩短现场检修的停机时间。

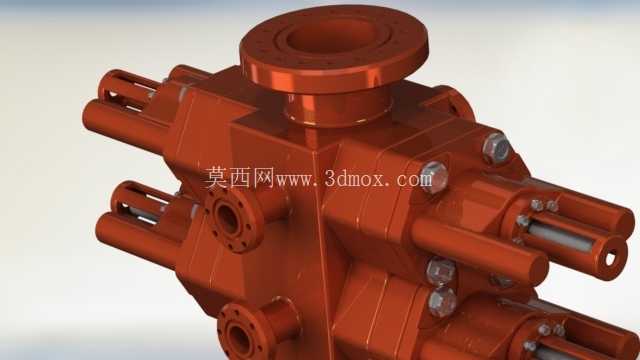

　　上下法兰的密封槽采用标准环连接面设计，匹配金属钢圈密封，可满足70MPa及以上等级的井口压力工况，法兰螺栓孔的位置度公差控制在0.2mm以内，保证现场对接时无需强行撬动即可完成螺栓穿装，避免法兰面错边导致的钢圈密封失效。侧部的线轴头结构集成了油路通道与位置反馈传感器安装位，可实时反馈闸板的开关到位状态，对接井控系统的远程控制台，让作业人员在中控室即可掌握防喷器的工作状态，不需要近距离到井口查看，提升高压作业时的人员安全系数。整体结构的流道设计做了圆弧过渡处理，减少压井、节流作业时的流体冲蚀，避免直角流道处的紊流导致的本体冲蚀磨损，延长设备在含硫、含砂油气井中的使用寿命。

　　在安装边界设计上，整体的径向最大尺寸、轴向高度都适配常规陆地修井机、海上平台修井模块的井口安装空间，不需要对现有井口作业设备做额外改造即可直接替换同压力等级的老式防喷器，降低井场设备升级的改造成本。本体外部的螺栓布局做了等间距优化，每个连接螺栓的预紧力要求统一，现场安装时可采用对角紧固工艺，保证法兰面受力均匀，避免局部预紧力过大导致的法兰变形或是预紧力不足导致的密封泄漏。针对油气井作业中的常见腐蚀问题，本体流道内壁可根据作业介质需求堆焊耐腐蚀合金层，应对含硫化氢、二氧化碳的酸性气田作业场景，侧部油缸的活塞杆表面做了镀硬铬处理，配合防尘圈、密封圈的多重密封结构，避免野外作业时的泥沙、雨水进入油缸内部，导致液压元件卡滞失效。
