立式多层散装物料热风干燥设备结构

　　在化工、食品加工、农副产品处理、建材粉体加工等散料处理场景中，散装物料的干燥工序一直是影响后续加工效率与成品品质的核心环节，这类立式多层货架结构的干燥设备，正是针对大批次颗粒、粉体类散料连续干燥需求开发的专用装备。从实际应用场景来看，这类设备常布置在散料处理生产线的预处理段，上游对接破碎、筛分设备的出料端，下游衔接包装、混配或者煅烧工序，相比传统的平铺式烘房，它的垂直多层结构能在更小的厂房占地面积下实现更大的物料装载量，尤其适合厂房空间受限、需要连续化批次处理的生产场景。

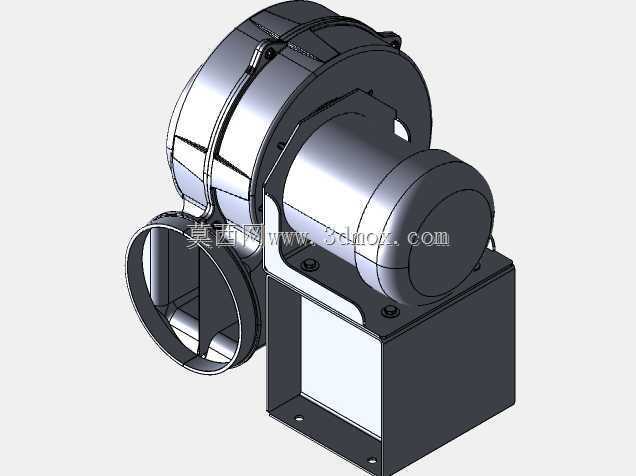

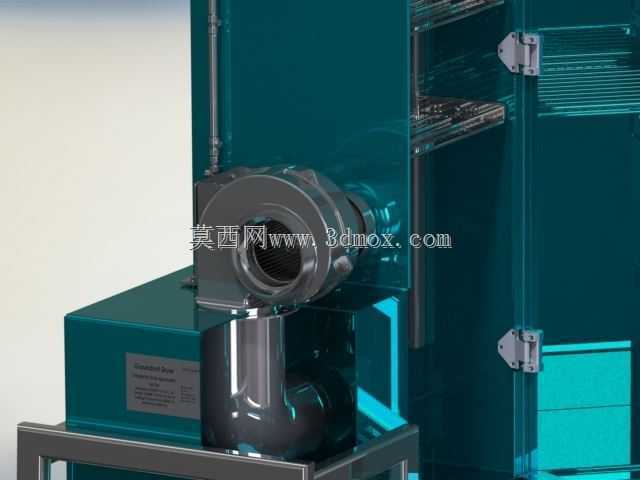

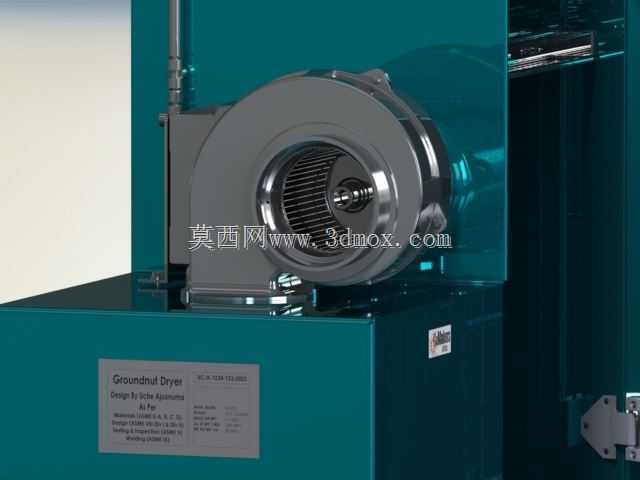

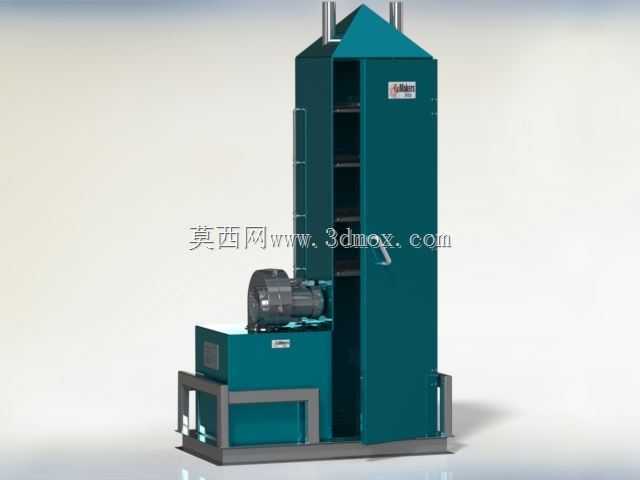

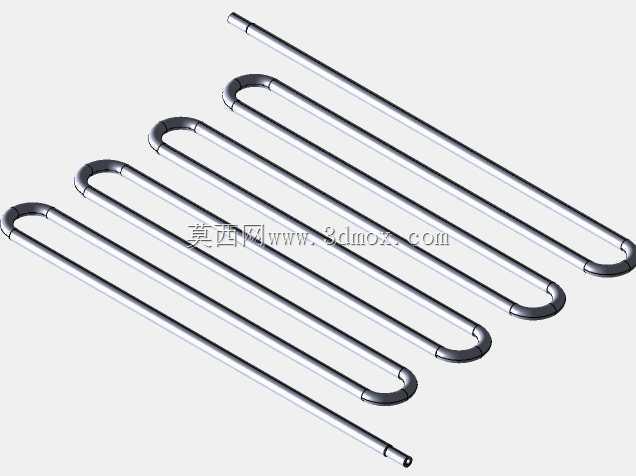

　　设备的核心功能是通过热风与物料的充分接触，带走散料中附着的游离水分或者残留的挥发性介质，区别于滚筒类干燥设备，这种货架式的静态承托结构不会对物料产生剧烈的翻动摩擦，对于易碎颗粒、晶状物料或者形貌要求较高的成品散料，能有效减少干燥过程中的物料破碎率，保证成品的颗粒完整度。设备下部集成的热风发生与送风单元，会将过滤后的空气加热到工艺设定温度，通过风道送入上部的多层干燥腔室，热风在层间流动时逐层穿过铺放在货架上的物料层，携带挥发的水汽从设备顶部的排风口排出，气流组织设计上采用下进上出的流道，能避免热风短路，保证每层物料都能接触到温度均匀的干燥介质，减少同批次物料的干燥含水率偏差。

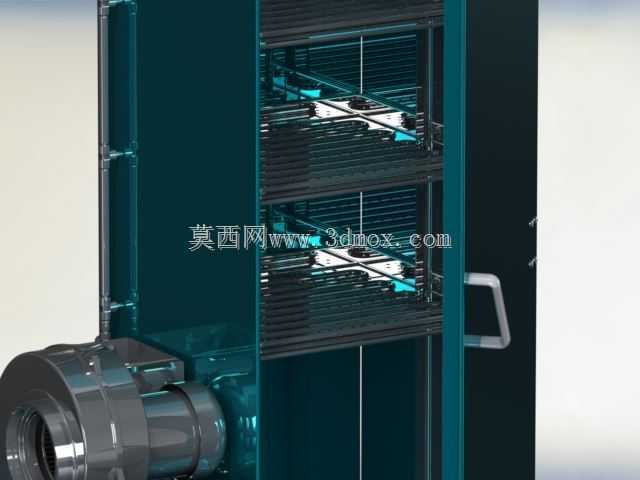

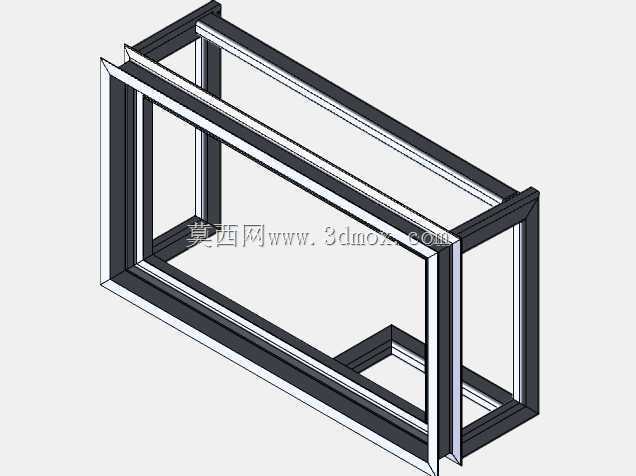

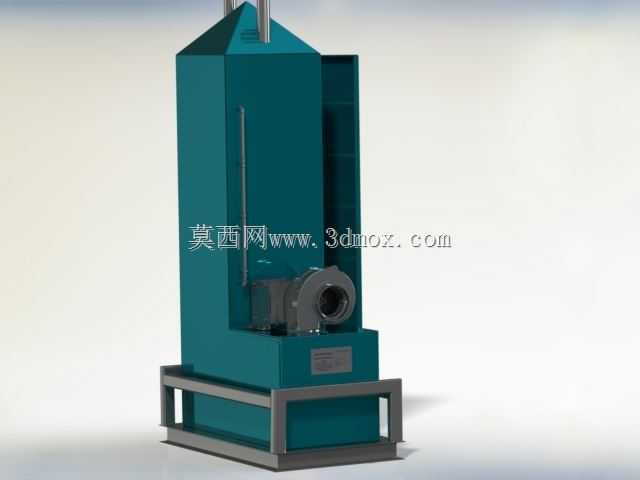

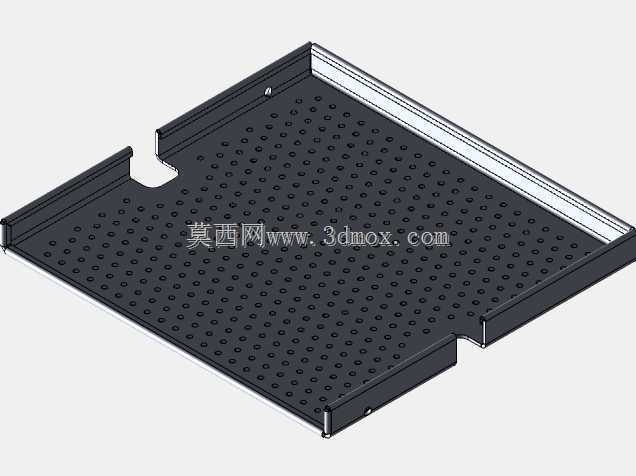

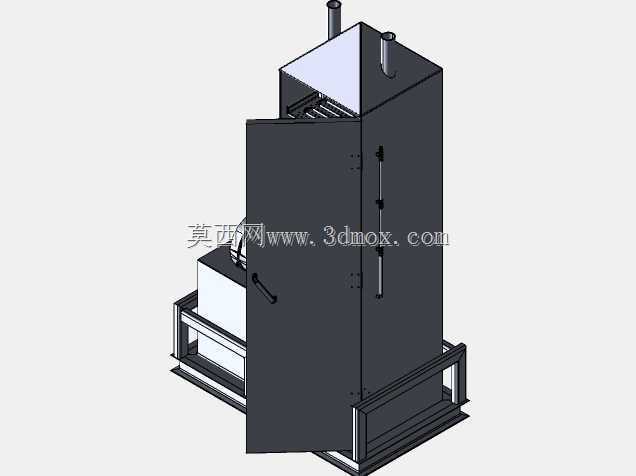

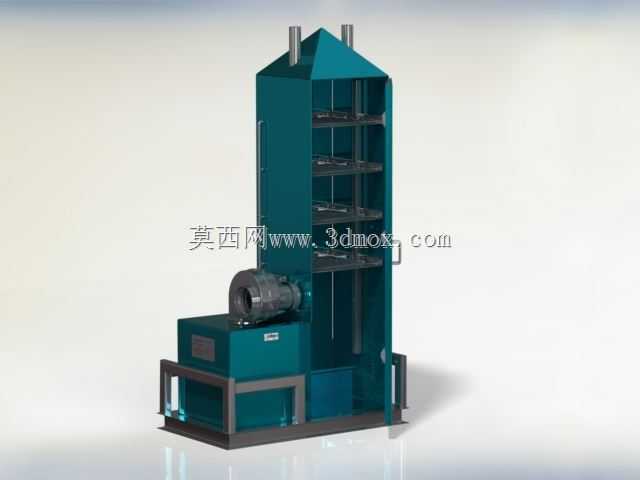

　　从结构设计思路来看，整体采用立式塔架式受力结构，底部的机架采用型钢焊接成型，既承担上部干燥腔体、层架以及满载物料的全部重量，也为下部的送风单元、加热组件提供安装基准，机架底部预留的安装孔位可直接通过膨胀螺栓固定在硬化的混凝土地面上，安装时需要保证设备整体的垂直度偏差不超过千分之一，避免层架倾斜导致物料铺放厚度不均影响干燥效果。上部的干燥腔体采用薄壁钢板折弯拼焊而成，内壁做光滑过渡处理，减少物料挂壁残留，腔体侧面设置的密封门可完全打开，方便操作人员逐层铺放、收取物料，也便于日常清理腔体内的残留物料，避免不同批次物料交叉污染。层间的货架采用镂空栅格结构，栅条的间距根据常见散料的粒径范围设计，既能保证热风顺利穿过物料层，也不会出现粒径合格的物料漏料问题，每层货架的承载能力按照常规散料的堆积密度设计，可满足单次铺放厚度10到15厘米的散料装载需求。

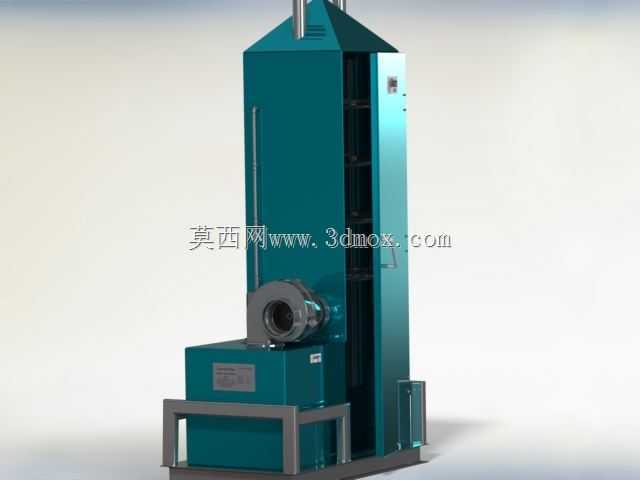

　　设备侧面预留的驱动接口用于配套层架的振动辅助机构，对于流动性较差、容易板结的粉体物料，可通过低频率的微振让物料在铺放时更加平整，同时在干燥过程中辅助物料松动，避免物料板结导致热风无法穿透。顶部的锥形排风段采用渐缩结构，能提升排风段的气流流速，减少水汽在腔体内壁的冷凝回流，排风口可直接对接车间的废气处理管道，将携带挥发物的尾气统一处理后排放，满足车间的职业健康与环保要求。

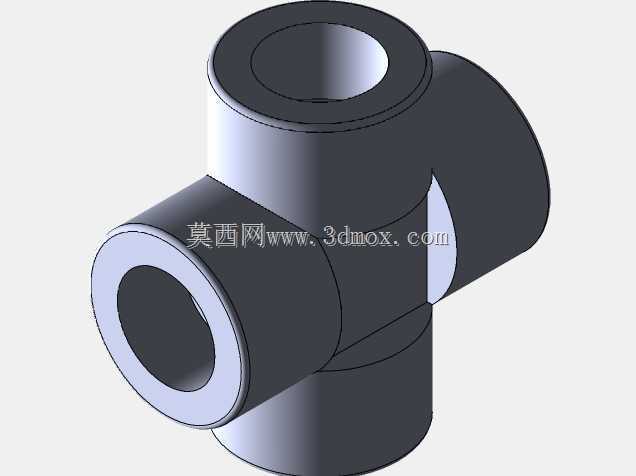

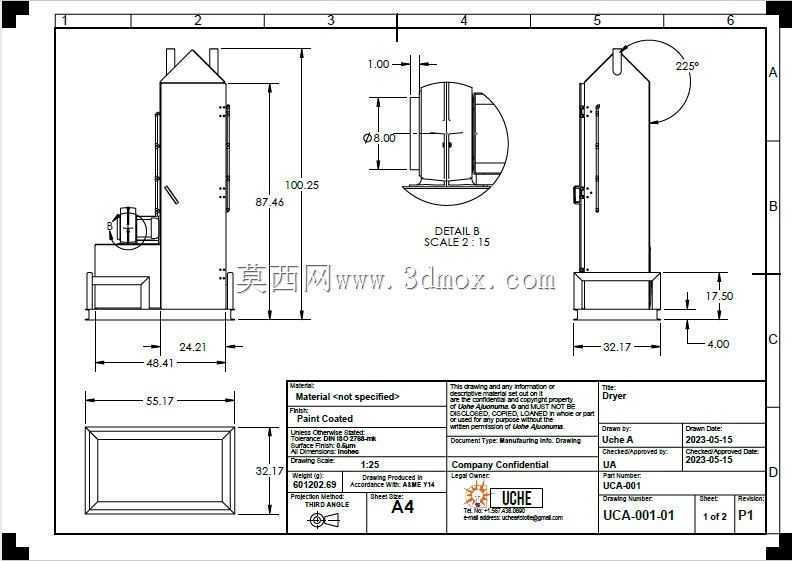

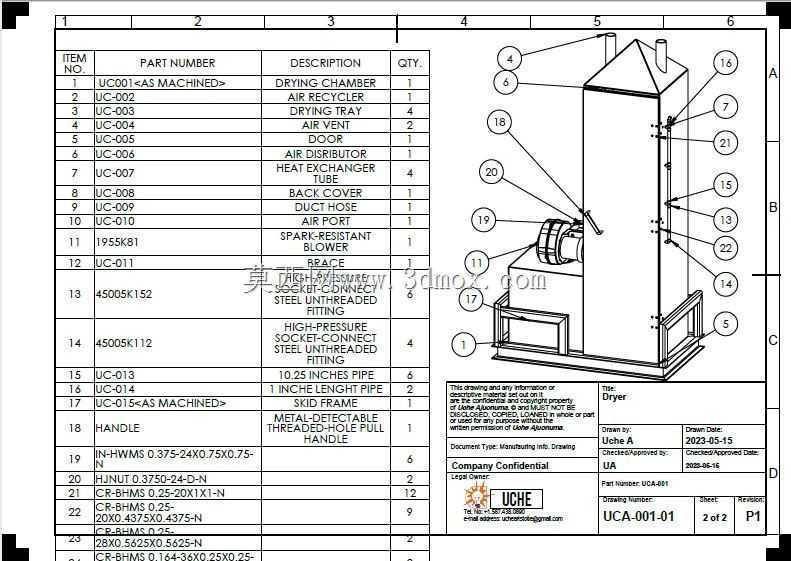

　　从安装边界来看，设备的整体宽度控制在常规车间通道的通行尺寸范围内，设备安装时需要在侧面预留不小于1.2米的操作空间，用于开门取放物料与日常维护，顶部需要预留至少0.8米的空间用于排风管道的对接与安装，下部的送风单元侧方需要预留检修空间，方便定期更换空气过滤组件、检查加热元件的工作状态。设备的进出风接口都采用标准法兰连接，可直接与车间现有热风供应、尾气处理系统对接，不需要额外做非标转接，能缩短现场安装的施工周期。在结构建模过程中，这类设备需要重点验证机架的承重变形量、腔体的密封性以及热风道的气流均匀性，层架的栅条排布需要做受力仿真，避免满载时出现栅条下弯变形导致物料堆积，焊接结构的焊缝需要做连续密封处理，减少热风泄漏导致的热量损耗，提升设备的整体热效率。
