多配置麻花钻切削刀具结构设计

　　在金属切削加工领域，孔加工是占比极高的加工工序，涵盖从普通碳钢、合金钢到有色金属、非金属复合材料的各类工件钻削需求，钻头作为孔加工的核心执行刀具，其结构设计直接决定加工精度、排屑效率与刀具使用寿命。本次设计的多配置钻头，针对不同加工场景的差异化需求做了结构适配，在同一个模型文件内预置了四种不同参数的钻头配置，方便设计人员根据实际工况快速调用，无需重复建模调整参数。

　　从实际应用场景来看，不同的钻削工况对钻头的几何参数要求差异极大：比如在普通台钻上对低碳钢做浅孔钻削时，需要更大的螺旋角来提升排屑顺畅度，避免切屑堵塞在排屑槽内刮伤已加工孔壁；而在加工不锈钢这类高韧性、加工硬化倾向强的材料时，则需要适当减小螺旋角，增加钻芯厚度来提升刀具刚性，避免钻削过程中出现钻头崩断、孔位偏移的问题；针对深孔加工场景，还需要调整刃带宽度与横刃修磨形式，降低钻削阻力，减少切削热累积。这套多配置钻头正是围绕这些实际加工痛点做的结构整合，每一种配置都对应一类典型加工场景的参数优化，设计人员在做工艺工装设计、机床刀具配套选型时，可以直接匹配对应的配置，快速完成装配干涉检查、加工路径模拟等工作。

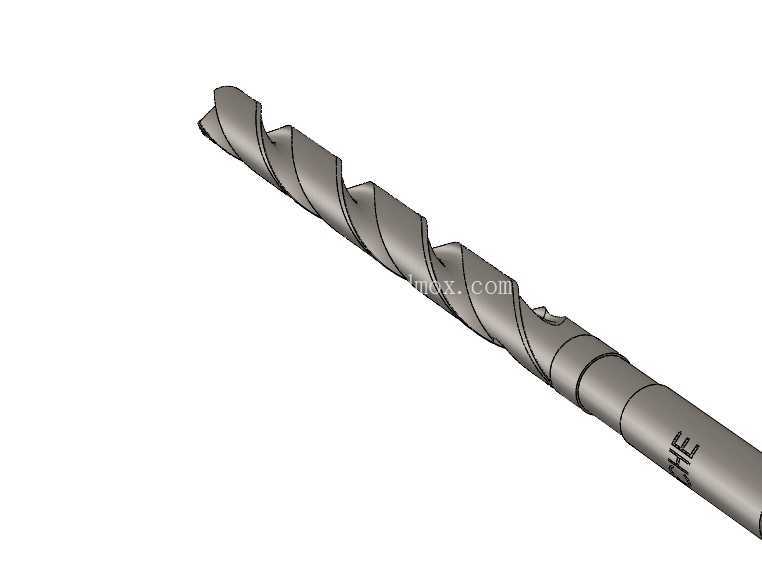

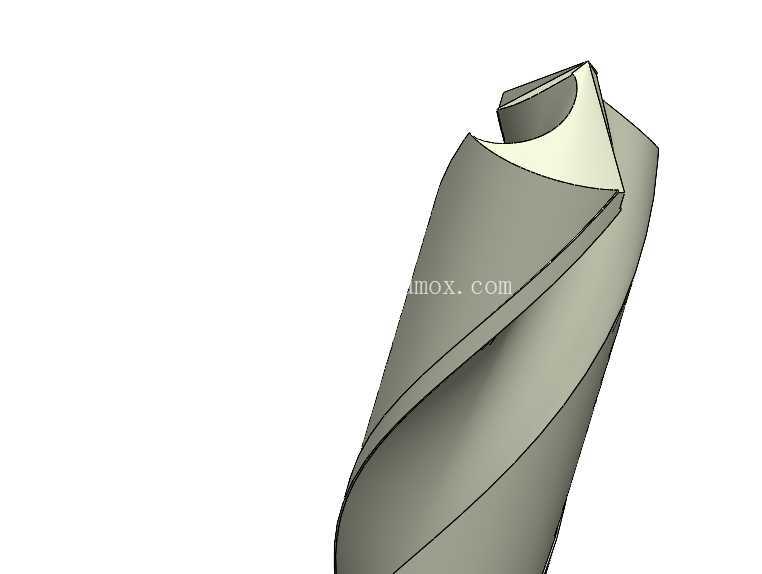

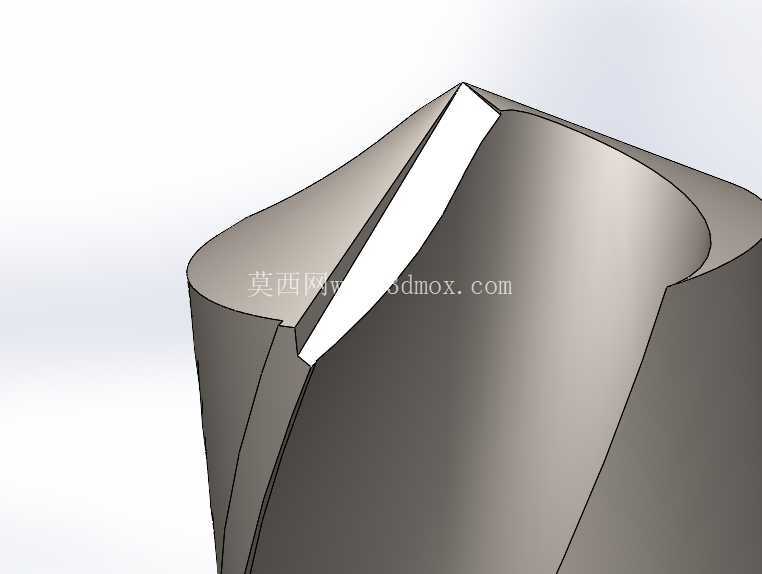

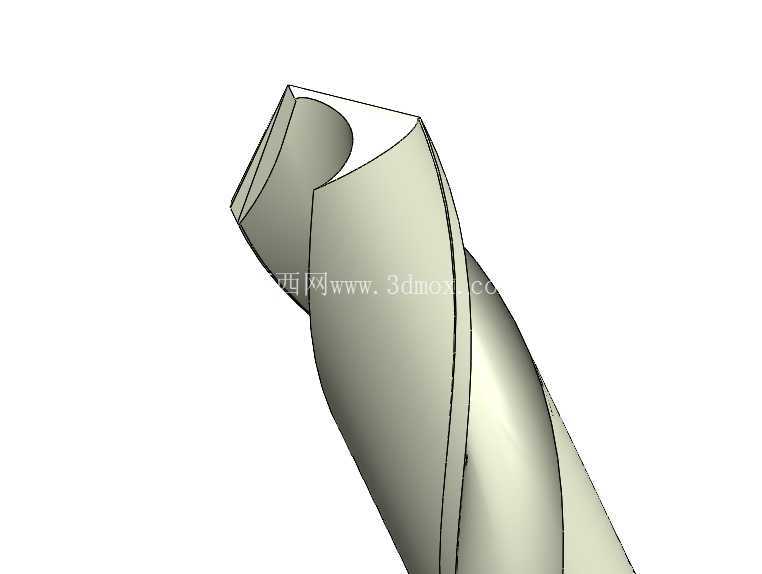

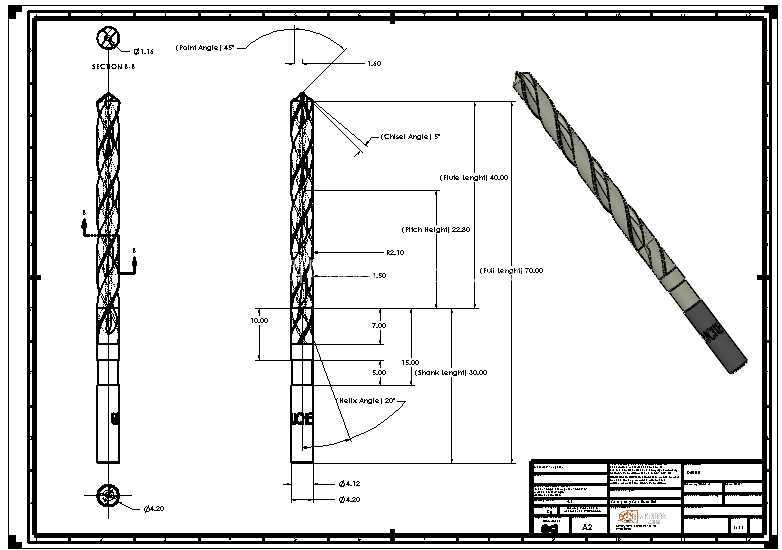

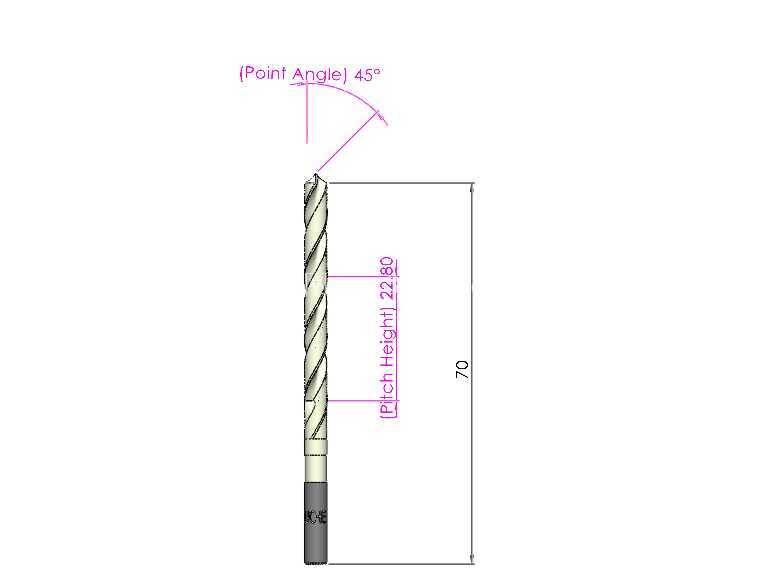

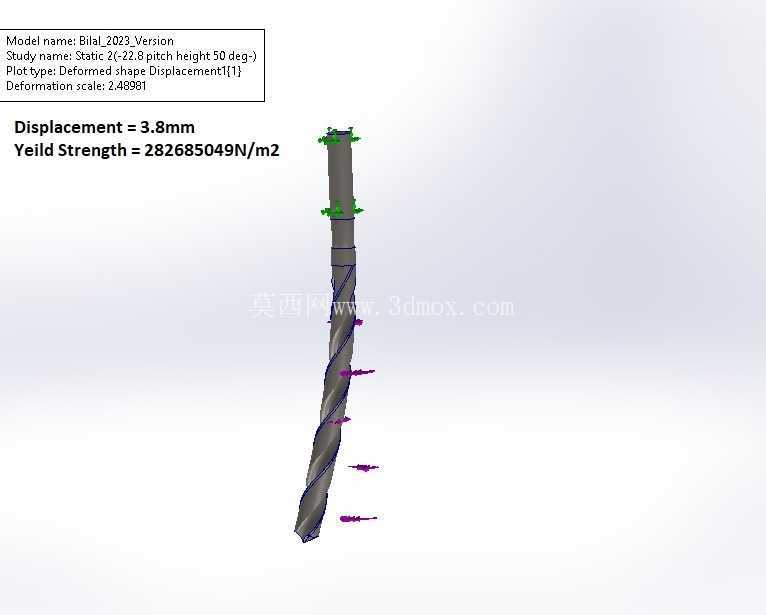

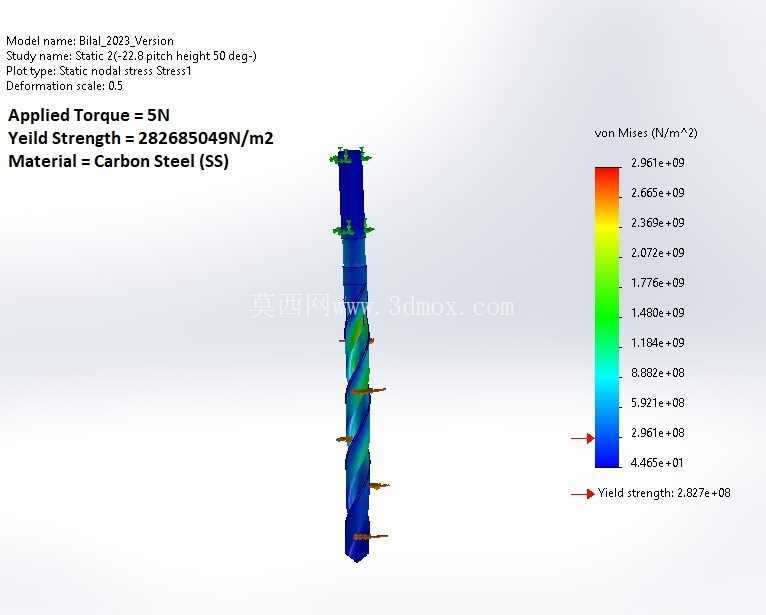

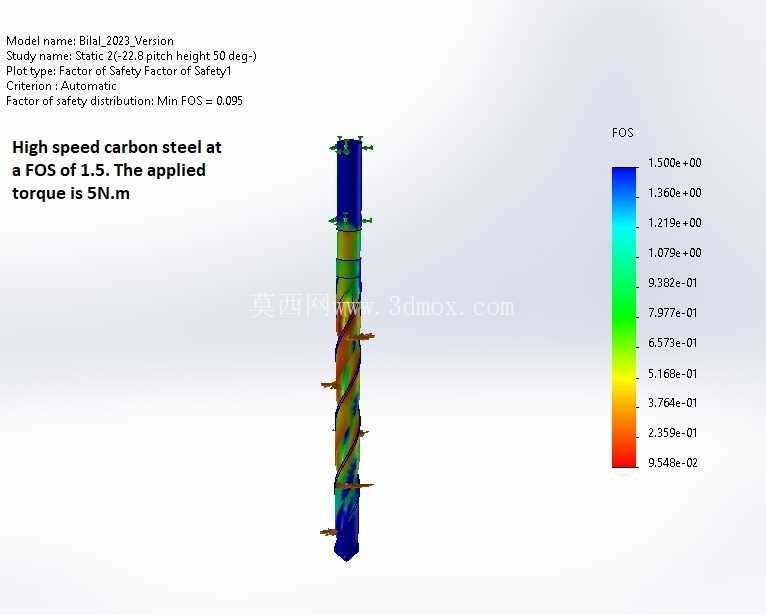

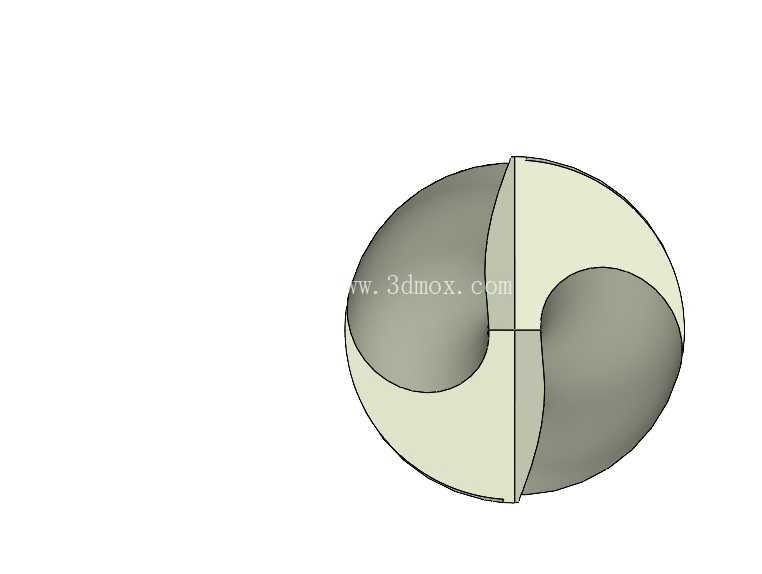

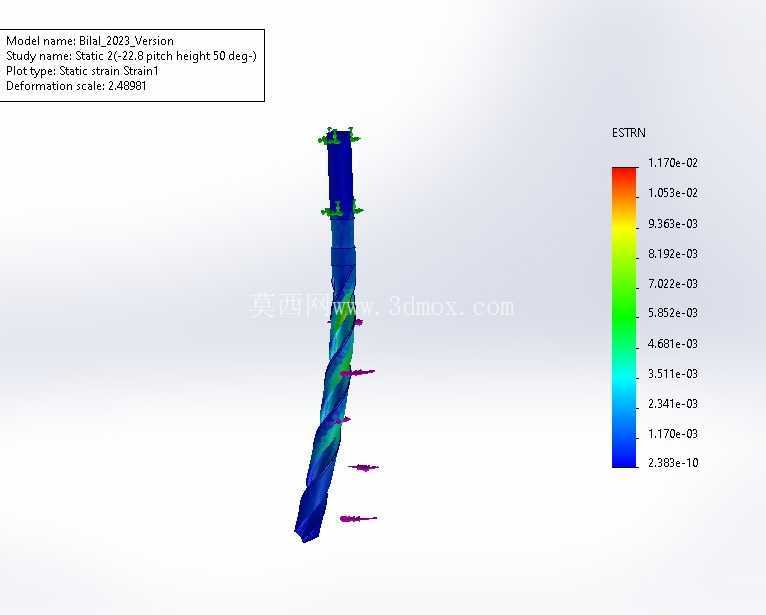

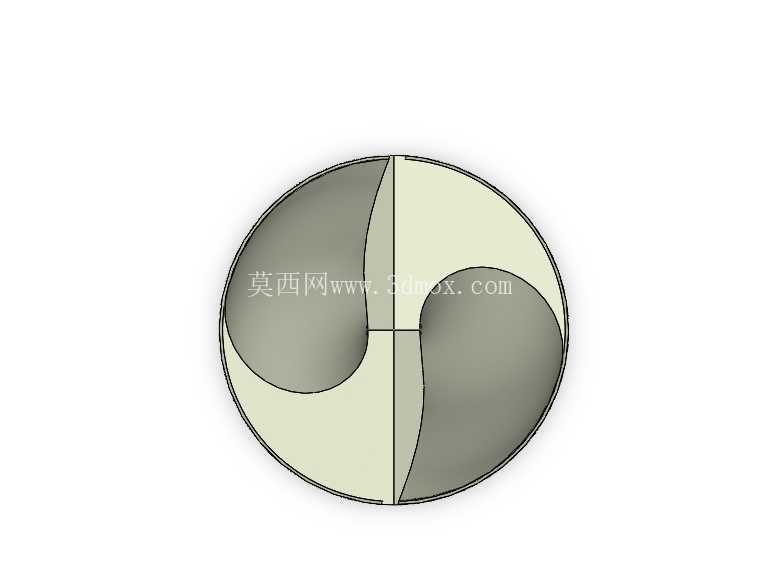

　　从结构设计思路来看，钻头的工作部分分为切削段与导向段，切削段的横刃、主切削刃、副切削刃的角度参数是设计核心，不同配置的差异主要集中在螺旋角、钻芯厚度、刃带数量、顶角大小这几个核心参数上：针对薄板加工的配置采用了更小的顶角，避免钻穿瞬间的钻头卡滞，提升孔口的圆度；针对硬质材料加工的配置加大了钻芯锥度，提升刀具整体抗扭刚性，减少高速钻削时的刀具振颤；针对有色金属加工的配置则加大了排屑槽的抛光处理预留量，减少切屑与槽壁的摩擦阻力，避免铝屑等软质切屑粘刀。导向段的刃带设计也做了差异化调整，长刃带配置适合高精度孔的精加工，短刃带配置则适合粗加工快速排屑，减少刃带与孔壁的摩擦面积，降低钻削温升。

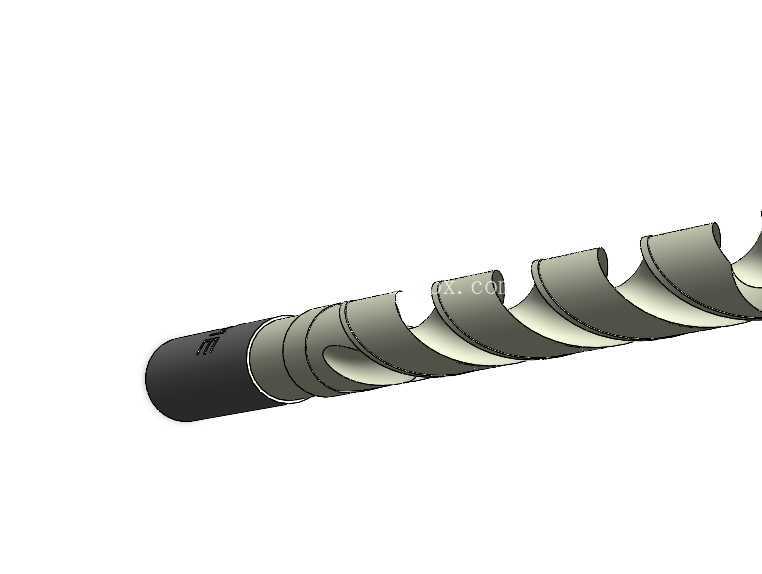

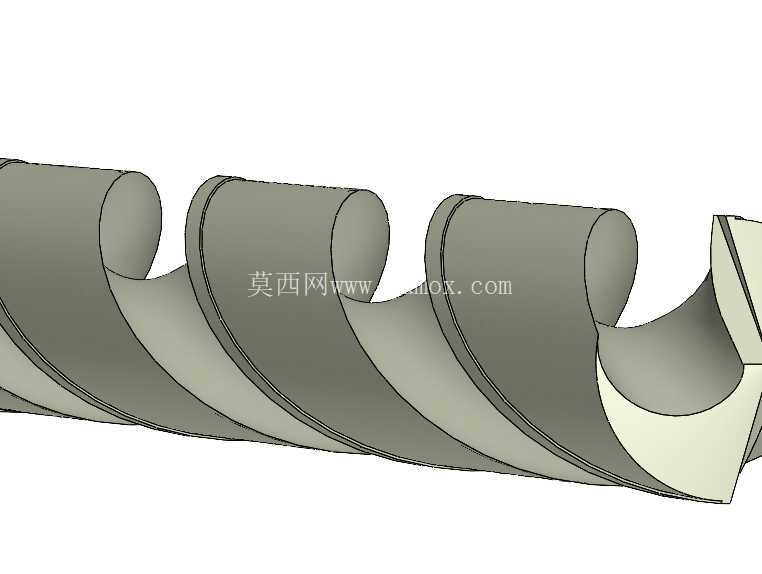

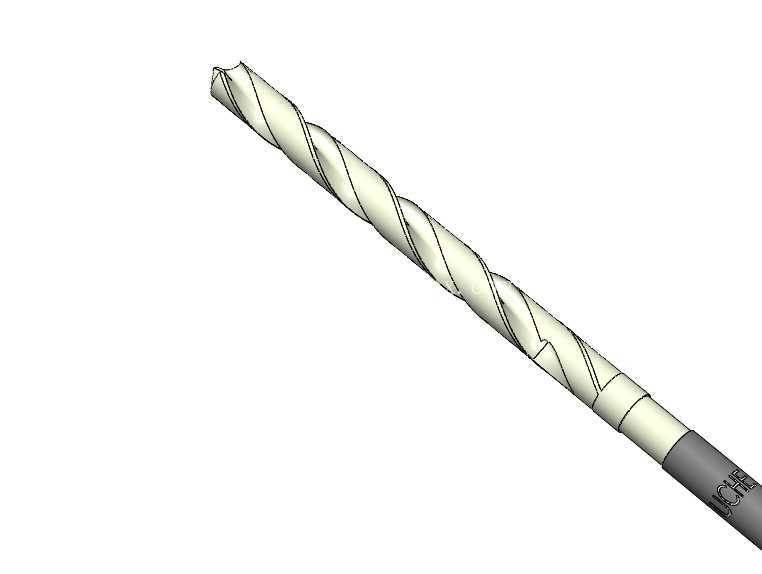

　　从安装边界与尺寸适配来看，这款钻头采用标准直柄装夹结构，柄部直径符合通用钻夹头、刀柄的装夹尺寸范围，可适配台钻、立钻、加工中心、磁力钻等绝大多数常规钻削设备的装夹要求，无需额外定制转换套。设计时严格控制了钻头工作部分的同轴度公差，所有配置的柄部与切削部分的径向跳动预留量都控制在机加工刀具的标准公差范围内，避免实际装夹后出现摆差过大导致的孔扩、孔斜问题。排屑槽的螺旋长度根据不同配置的加工深度做了对应调整，确保钻削到额定深度时，切屑仍能顺着螺旋槽顺利排出，不会出现排屑槽长度不足导致的切屑挤压。

　　在做整机设备的三维装配设计时，刀具模型的准确性直接影响加工行程校验、干涉检查的结果，这套多配置钻头的每一个结构细节都按照实际刀具的加工尺寸做了还原，包括柄部的装夹定位面、切削刃的倒角、刃带的间隙等细节都做了准确建模，设计人员在做工艺仿真时，可以直接调用对应配置的模型，模拟钻削过程中钻头与工件、夹具的空间位置关系，提前排查行程不足、夹具干涉等工艺问题，减少现场试切的调整时间。对于刀具管理、工艺文档编制的场景，这套集成多配置的模型也能减少文件管理的复杂度，无需为同一类型不同参数的钻头单独存储模型文件，通过SolidWorks的配置功能即可快速切换参数，提升设计工作效率。

　　实际生产中，钻头的选型往往需要结合工件材料、加工设备、孔深孔径要求、冷却条件等多个因素综合判断，这套多配置模型覆盖了常规机加工场景下最常用的几种钻头参数组合，不管是做专用钻床的刀具配套设计，还是做工装夹具的避让设计，亦或是做教学演示的钻削原理展示，都能找到对应的配置来使用。模型的结构细节还原度足够支撑工程化应用，不会出现简化过度导致的尺寸偏差，也没有多余的冗余特征影响软件运行流畅度，适合结构设计、工艺设计人员在日常工作中调用。
