AM3微处理器插座针脚弯曲检验夹具设计

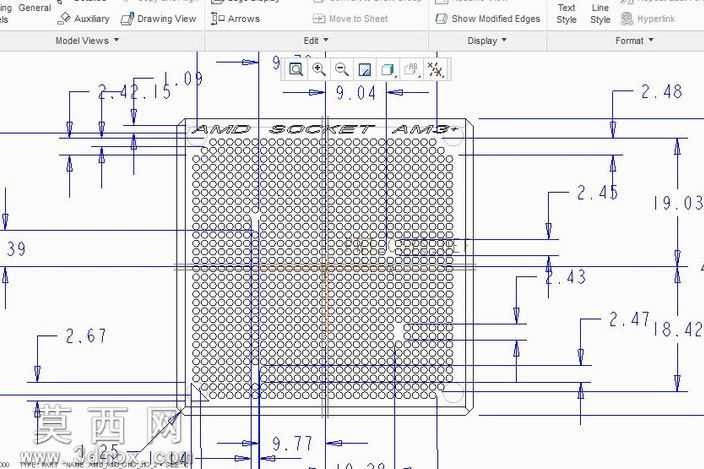

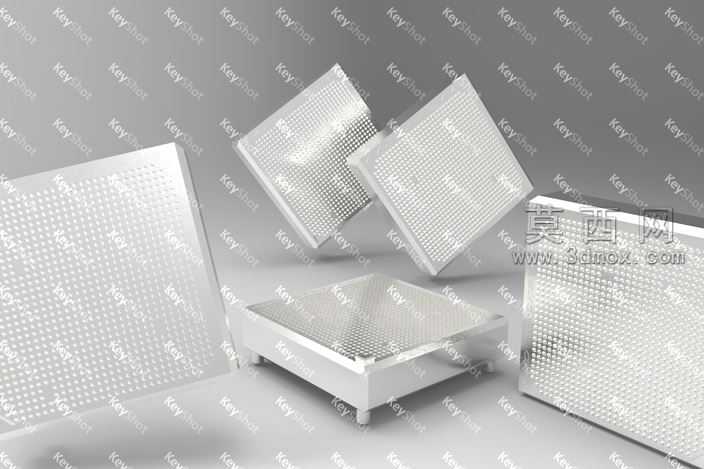

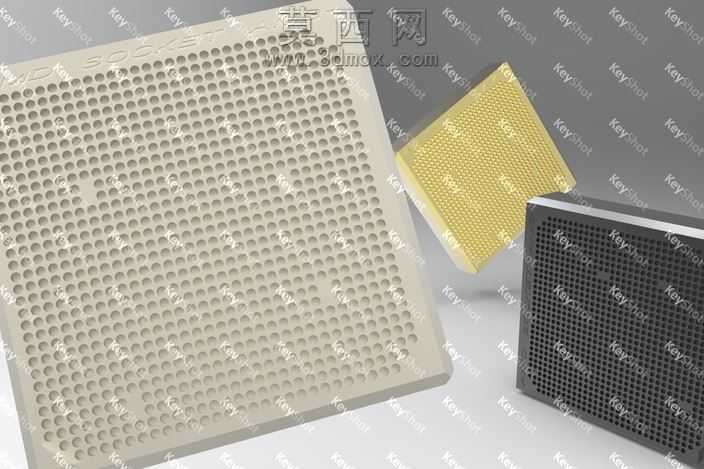

本作品为针对AMD AM3规格微处理器插座设计的针脚弯曲检验夹具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循Socket AM3接口的官方尺寸规范，精准还原ZIF-PGA封装对应的931个针脚孔位阵列排布，匹配左下角三角形缺口基准的定位特征，确保夹具与待检测插座的对位精度控制在微米级公差范围内。建模阶段首先完成夹具基座的主体结构绘制，针对不锈钢材质的加工特性预留去毛刺工艺余量，对应Debur加工要求优化棱边倒角参数，避免检测过程中刮伤插座基体。针脚检测模块的结构设计采用仿形定位思路，完全复刻AM3插座针脚栅格阵列的排布逻辑，每个检测触点的位置与插座针脚孔一一对应，当待检测插座放置到夹具定位槽内时，若存在针脚弯曲变形，对应位置的检测触点将无法顺利插入针孔，可快速完成弯针缺陷的判定，适配手动抽检的作业场景，满足跨国企业产线长时间自动弯针检验的使用需求。渲染阶段采用写实材质表现方案，为不锈钢夹具主体赋予哑光金属材质，调整表面粗糙度参数还原机加工后的真实质感，针对不同颜色的插座样件分别设置米白、金黄、炭黑三种塑料材质，添加细微的磨砂纹理模拟插座基体的注塑表面效果，场景布光采用多光源组合方案，主光源提供柔和的正面照明勾勒产品轮廓，辅助光源补充暗部细节避免结构死角过暗，环境光添加微弱的反射效果提升材质真实感，最终渲染图清晰展现夹具与插座的配合结构、针脚阵列的排布细节以及定位基准的特征位置。设计过程中充分考虑手动检验的操作便利性，定位槽采用导向斜角设计，方便操作人员快速取放待检测插座，夹具整体结构紧凑无冗余特征，所有结构特征均服务于针脚弯曲检测的核心功能，可有效提升AM3微处理器插座的弯针缺陷检验效率，降低人工目视检测的漏检率。
