人体工学防滑T型手柄结构设计

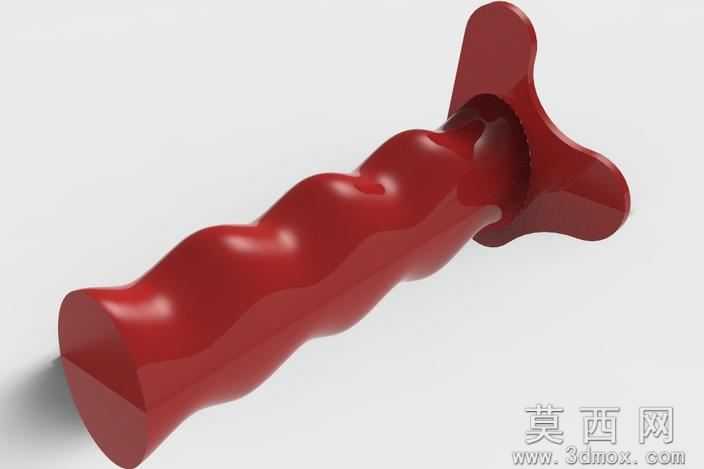

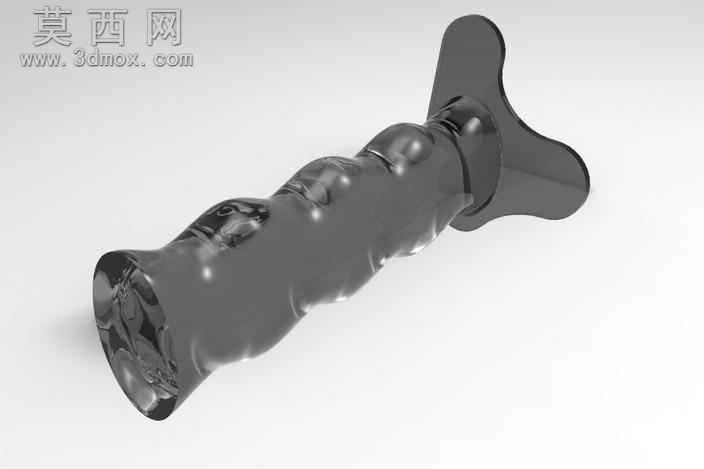

本作品为T型防滑操作手柄的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以手柄握持段的中心轴线为基准，绘制多段连续的波浪形截面轮廓，通过扫描特征生成握持主体的基础曲面，针对握持区域的指位凹陷结构，采用曲面裁剪与圆角过渡结合的方式，精准匹配人体手指自然弯曲的贴合弧度，每一处指槽的深度、过渡圆角半径都经过反复调整，确保握持时受力均匀无硌手感。手柄端部的T型翼状结构采用对称拉伸加拔模处理，边缘做了大圆弧倒角，既保证旋转施力时的受力面积充足，又避免尖锐棱角带来的操作安全隐患。渲染阶段采用亮面红色工程塑料材质，调整材质的粗糙度、反射率参数模拟硬质PVC或ABS注塑件的真实质感，添加柔和的环境漫反射光源与定向主光源，突出手柄表面的曲面流畅度与光泽质感，同时通过阴影效果强化结构的立体感。结构设计上，手柄内部预留了与操作杆连接的安装空腔，空腔内壁做了定位卡槽结构，可适配对应规格的金属连接杆，保证手柄与杆件连接后无松动、无相对转动，整体壁厚均匀，符合注塑成型的工艺要求，避免出现缩痕、填充不足等注塑缺陷。设计思路围绕手动操作件的使用场景展开，重点优化握持舒适度与操作施力效率，波浪形握持段可增大手掌与手柄的接触摩擦力，即使手部沾有少量油污也能稳定握持不打滑，T型端头的翼展尺寸经过合理设定，既不会因尺寸过大造成空间干涉，也不会因尺寸过小导致施力费力，整体造型简洁流畅，无多余装饰结构，兼顾实用性能与工业外观美感，可广泛应用于各类手动调节机构、工装夹具、小型设备的操作部位。
