可裁切长度TS35标准DIN电气安装导轨

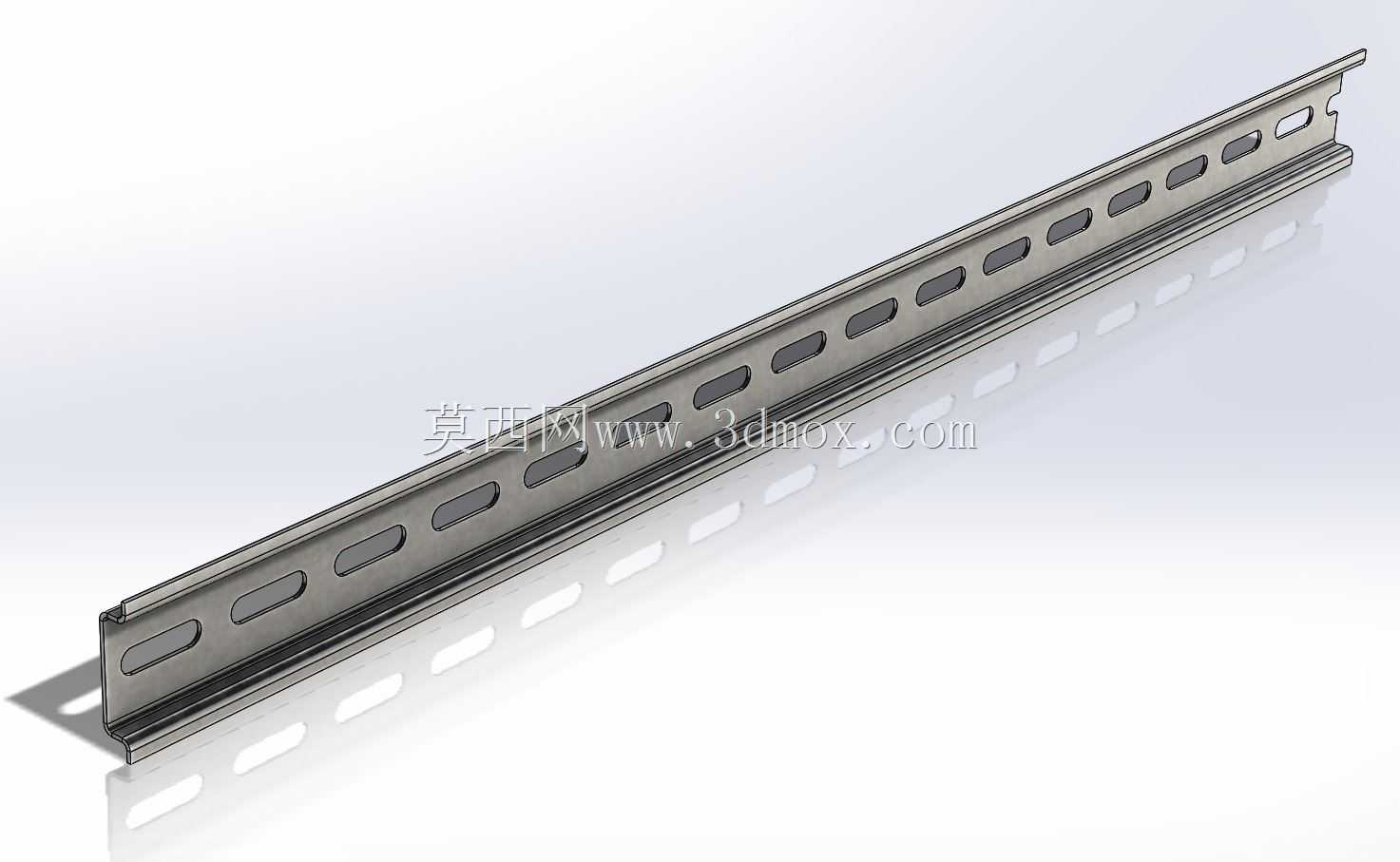

　　这款导轨对应TS35标准规格，也就是行业内常说的DIN导轨，是电气柜、工控设备内部元器件安装的核心承载部件，日常在低压配电柜、PLC控制柜、自动化设备电控舱内随处可见，断路器、接线端子、继电器、小型开关电源这类标准卡装元器件，都可以直接卡接在导轨上完成固定，不需要额外针对每个元器件单独设计安装孔位，能大幅缩减电控系统的装配布线周期。从结构设计来看，导轨采用标准C型卷边截面，两侧的卷边尺寸严格匹配通用卡装元器件的卡扣公差，卡入后能保证元器件不会出现松脱、晃动，同时导轨本体上沿长度方向等距排布的长圆形穿孔，既可以在整根安装时通过螺丝快速将导轨固定在柜体内的安装梁上，也能在裁切分段后，灵活选择对应孔位完成固定，不需要二次钻孔加工。

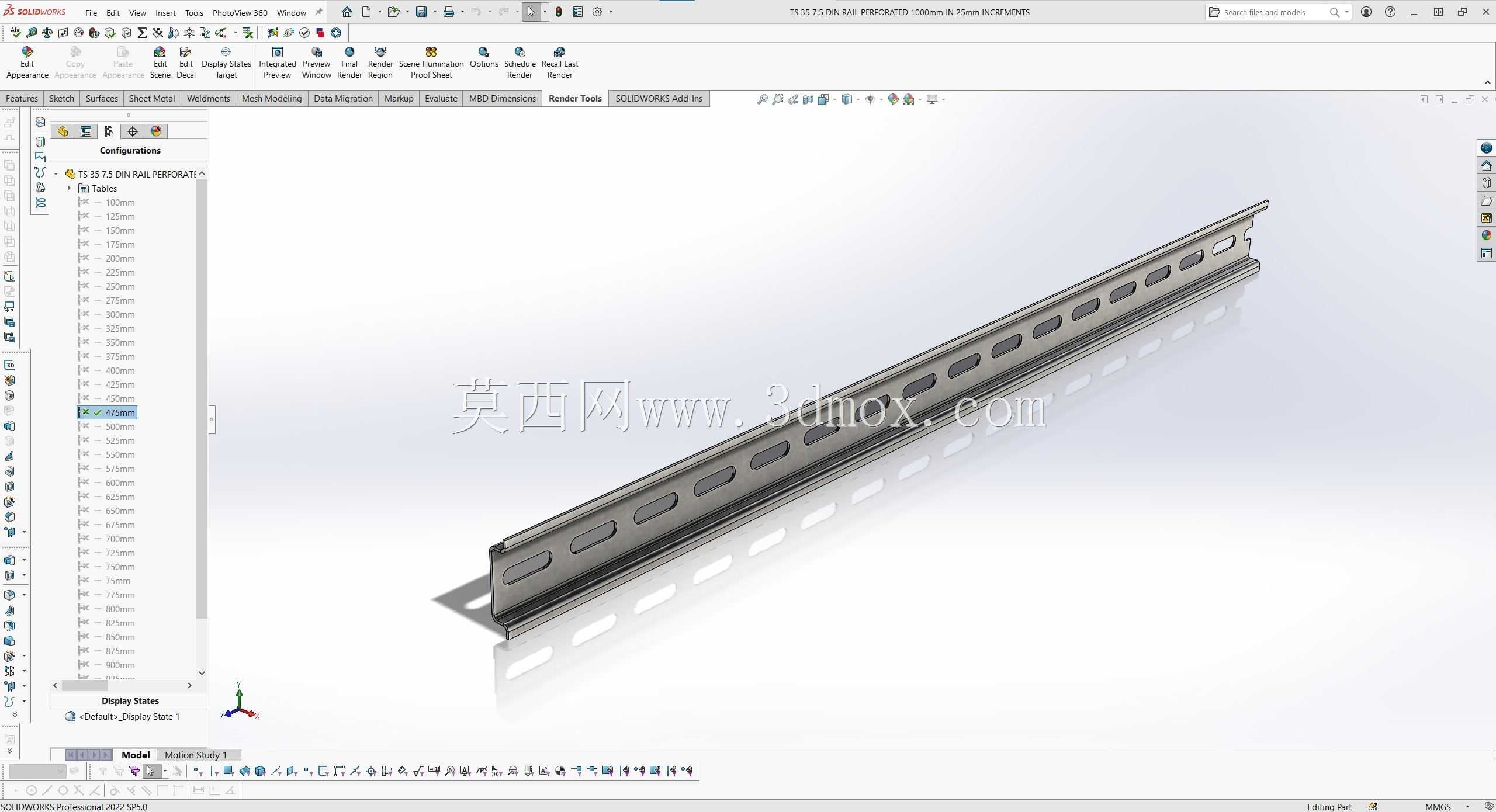

　　设计时充分考虑了现场施工的灵活度，整根基准长度为1m，支持从100mm到1000mm区间以25mm为增量调整长度，现场装配时只需要根据电控柜内部的实际安装空间，按需裁切到对应长度即可，不需要提前定制特殊长度的导轨，能有效减少物料备货的规格种类，降低现场安装的物料适配成本。从安装边界来看，这款导轨的截面宽度为35mm，安装后突出安装面的高度为7.5mm，卡装元器件后，元器件背部与安装面之间会预留出足够的走线空间，方便柜内二次线的布设与整理，不会出现导线被挤压破损的隐患。导轨的截面厚度均匀，卷边处的弧度经过优化，元器件卡装时的推入力度适中，既不会因为卡接过松导致运输过程中元器件移位，也不会因为卡接过紧导致现场拆装维护困难。

　　在实际设备选型应用中，这类导轨几乎覆盖了所有需要安装标准卡装电气元件的场景，从小型桌面式自动化设备的控制盒，到大型生产线的总配电柜，都能适配使用，建模时严格还原了导轨的截面轮廓、孔位间距与卷边细节，能直接用于电控柜的三维布局布线设计，提前校验安装空间、干涉情况，也可以用于生成装配指导文件，指导现场施工人员完成导轨的裁切与安装。
