带开关保险丝座的三合一AC电源输入接口

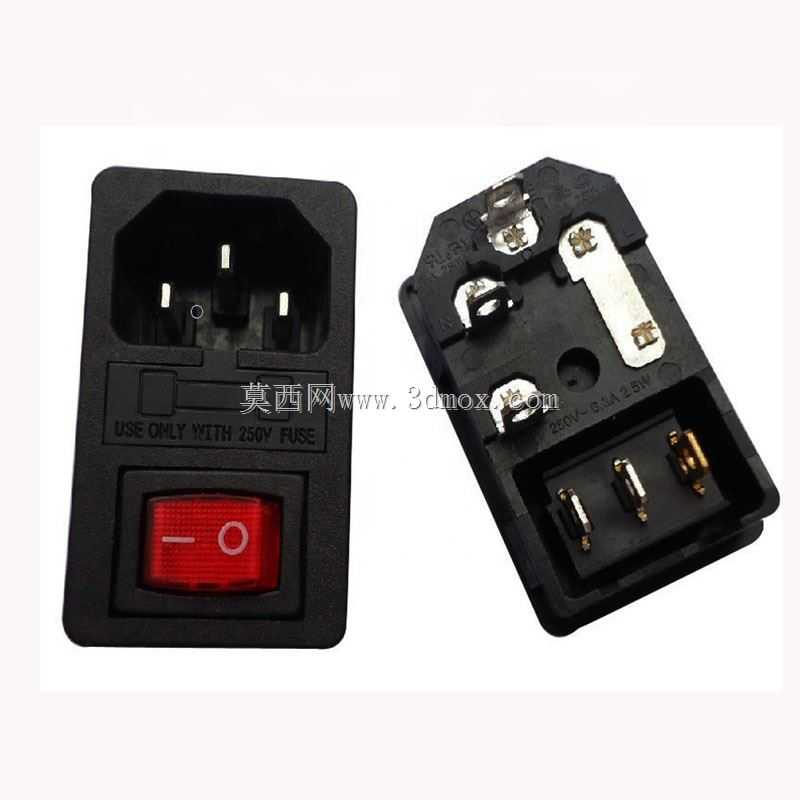

　　这类集成式AC电源输入接口，是各类桌面式工业设备、小型机电装置、测试仪器、工控终端上最常用的电源接入部件，替代了传统分离式的插座、开关、保险丝座的分散安装方案，能大幅缩减设备面板的开孔数量，简化内部布线工序，降低装配环节的接线错误率。从结构设计来看，这款部件将品字形三孔电源输入插座、带红色标识的两档翘板电源开关、保险丝安装位整合在同一阻燃塑料基座上，基座背面的导电连接片直接完成三个功能模块的内部电路连通，外部接线仅需完成输入端与设备内部电源模块的对应连接即可，不需要额外在插座、开关、保险丝之间飞线，既减少了内部线束的占用空间，也能避免多节点接线带来的接触不良、松脱风险。在实际选型应用中，这类部件的额定承载参数为15A、250V交流，

　　适配常规市电供电场景，能够覆盖绝大多数功率在3000W以内的用电设备的电源接入需求，开关采用红色翘板设计，表面印有清晰的通断标识，操作人员可以快速识别设备供电状态，避免误操作。安装边界上，这类集成插座采用嵌入式面板安装结构，基座的卡扣结构可以直接卡在设备面板的预设开孔内，不需要额外的固定螺丝，面板外露部分的轮廓方正，边缘做了细微的倒角处理，和设备面板贴合后缝隙均匀，不会出现突兀的凸起。背面的接线端子采用插片式结构，适配标准规格的冷压接线端子，接线后接触电阻小，大电流工况下的发热控制表现稳定，保险丝仓设计在开关与插座之间的位置，更换保险丝时不需要拆开设备外壳，直接从面板外侧就可以取出保险丝座完成更换，日常维护十分便捷。

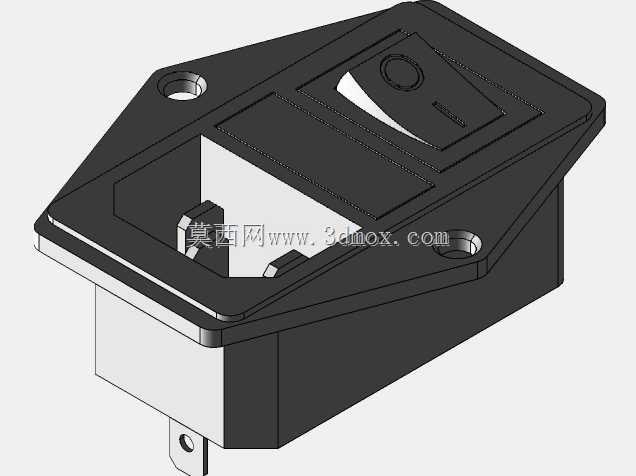

　　在三维建模过程中，需要重点把控面板安装孔的配合尺寸、背面插片的位置度公差、开关按键的活动行程间隙，确保装配后按键动作顺畅无卡滞，插座与电源插头的插拔力符合安规要求，基座的壁厚均匀，满足阻燃材料注塑成型的工艺要求，避免出现缩痕、翘曲等成型缺陷。这类集成电源接口的应用，能够有效提升设备电源部分的集成度，让设备面板布局更简洁，同时减少装配工序的工时消耗，是小功率机电设备电源接入部分的高性价比选型方案。
