多规格直插铝电解电容器三维建模

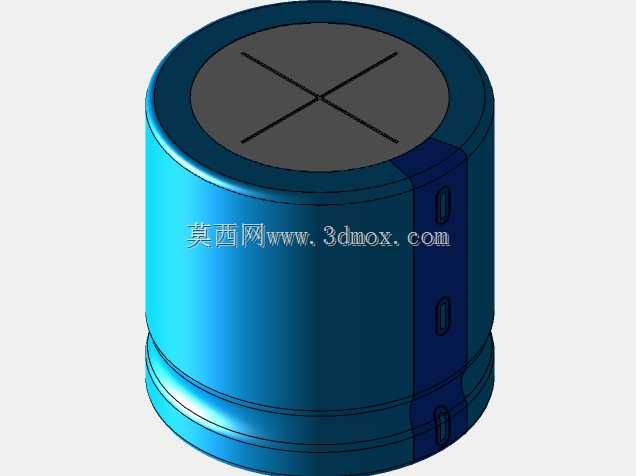

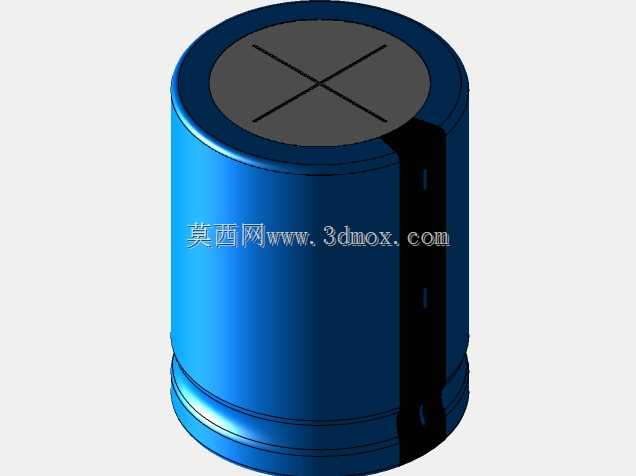

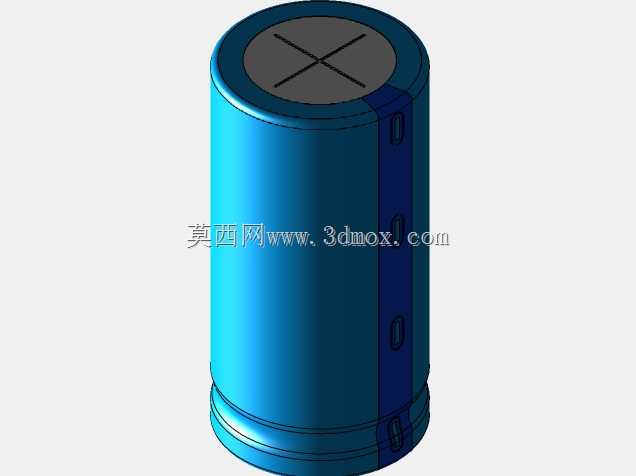

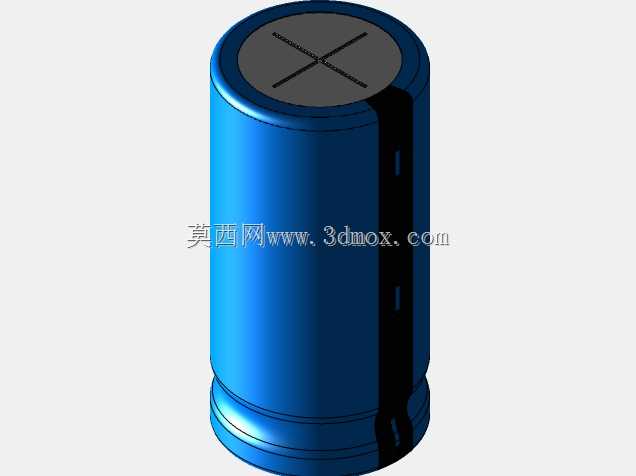

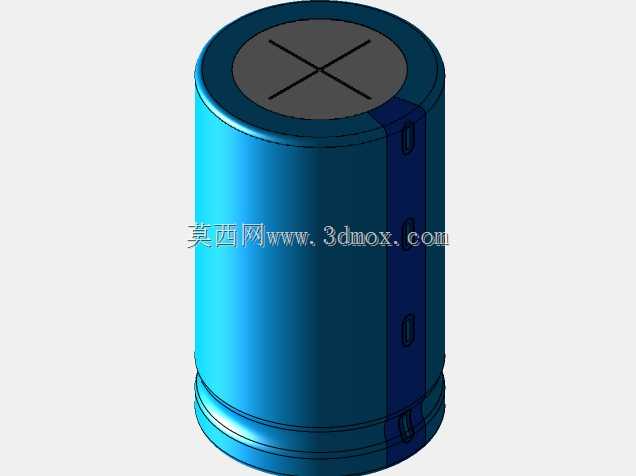

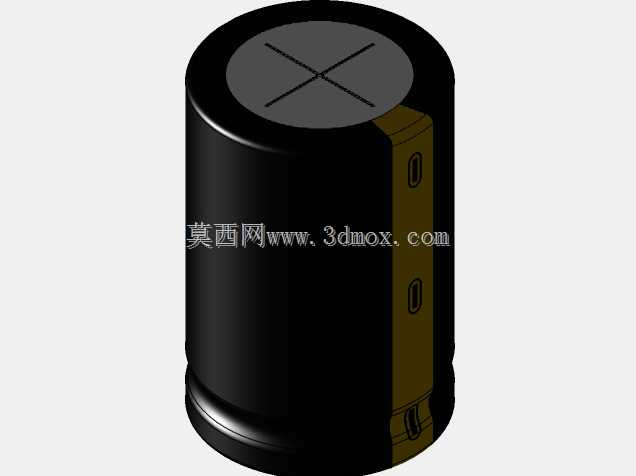

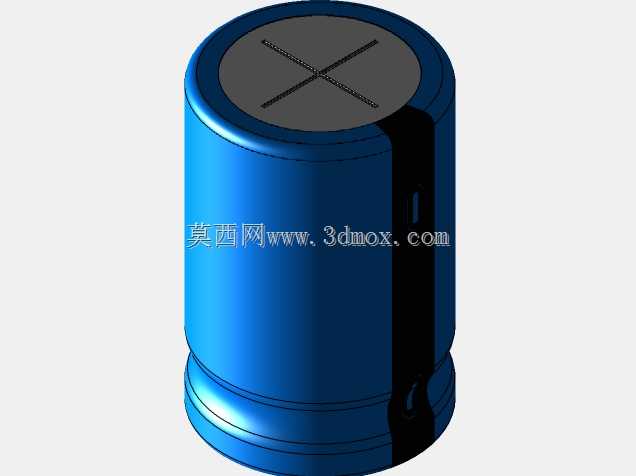

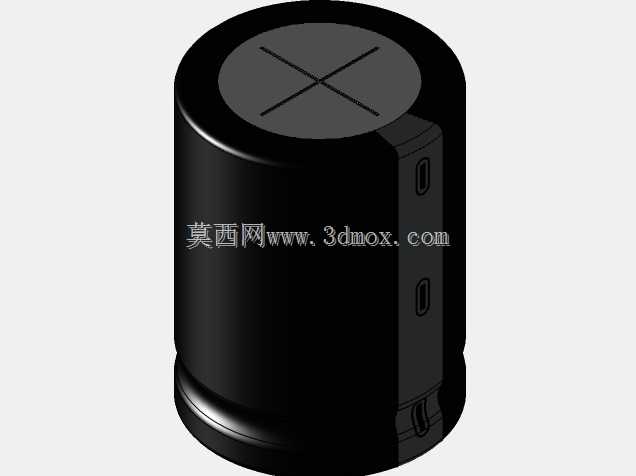

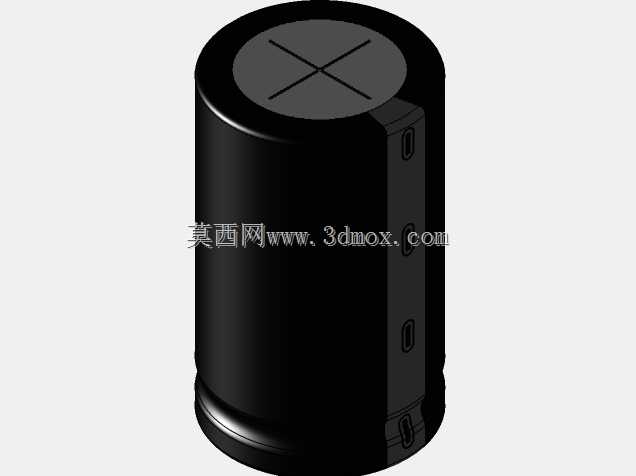

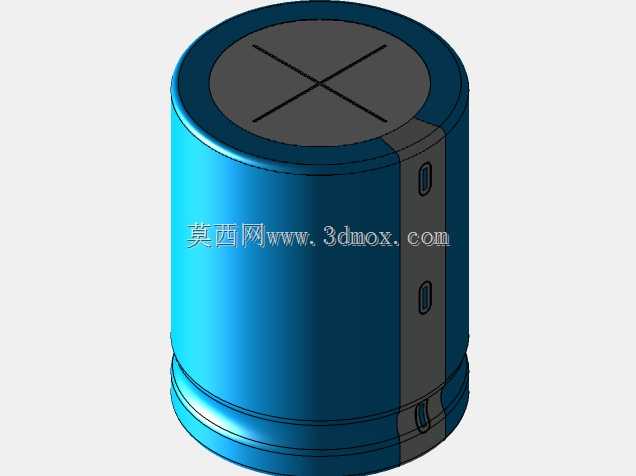

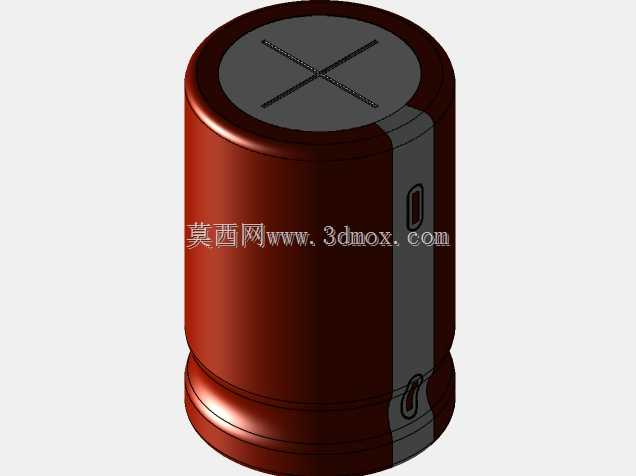

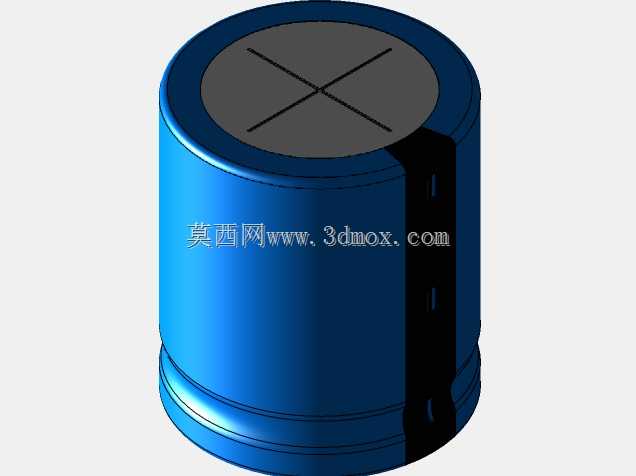

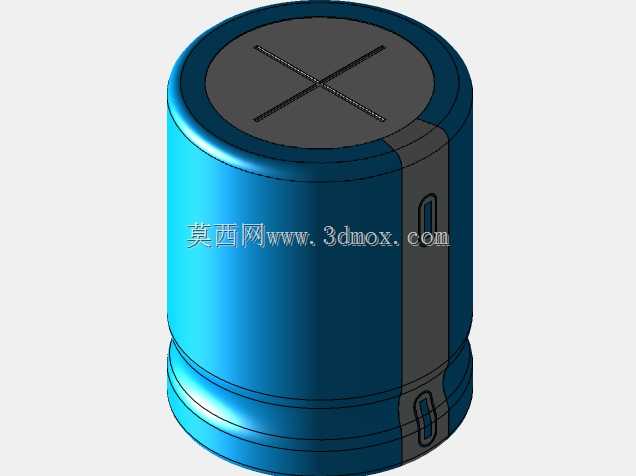

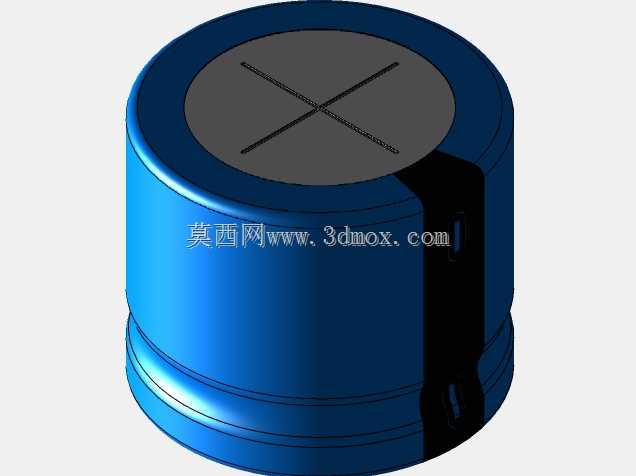

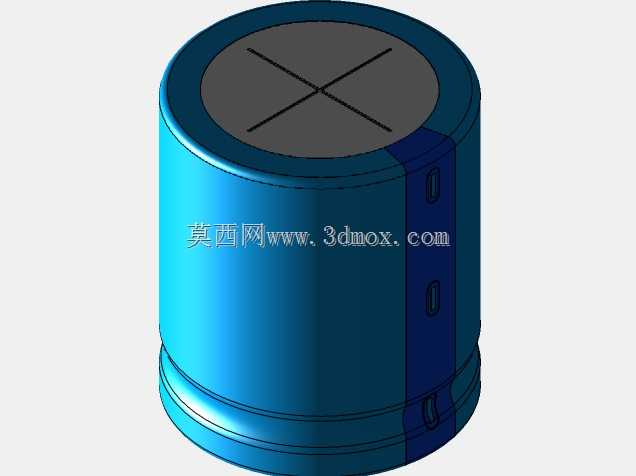

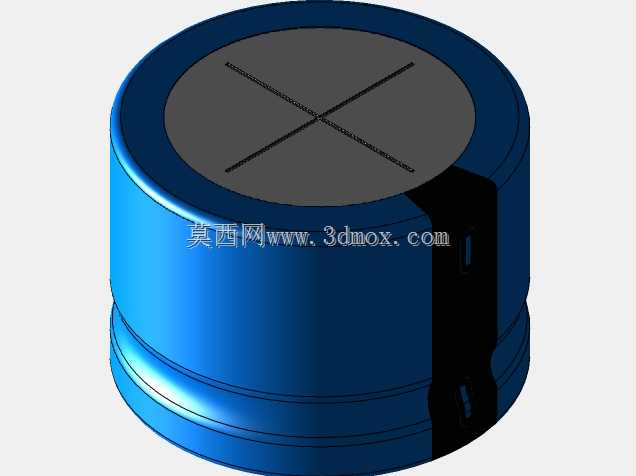

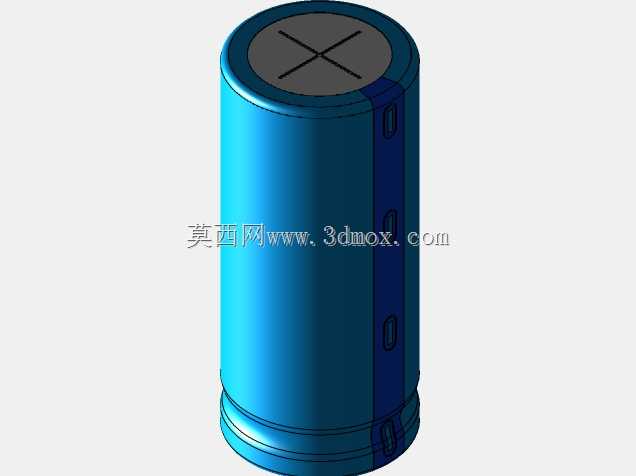

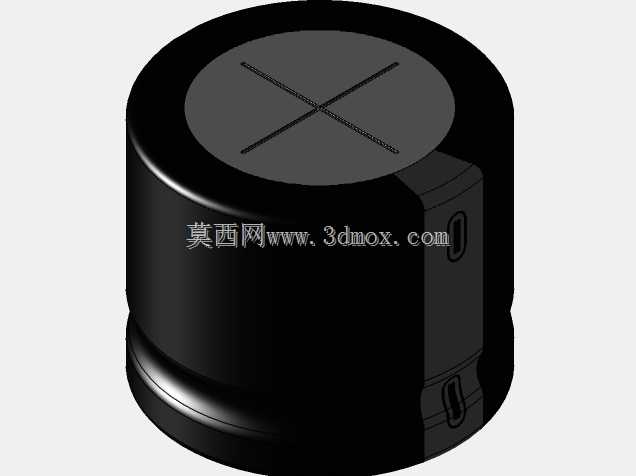

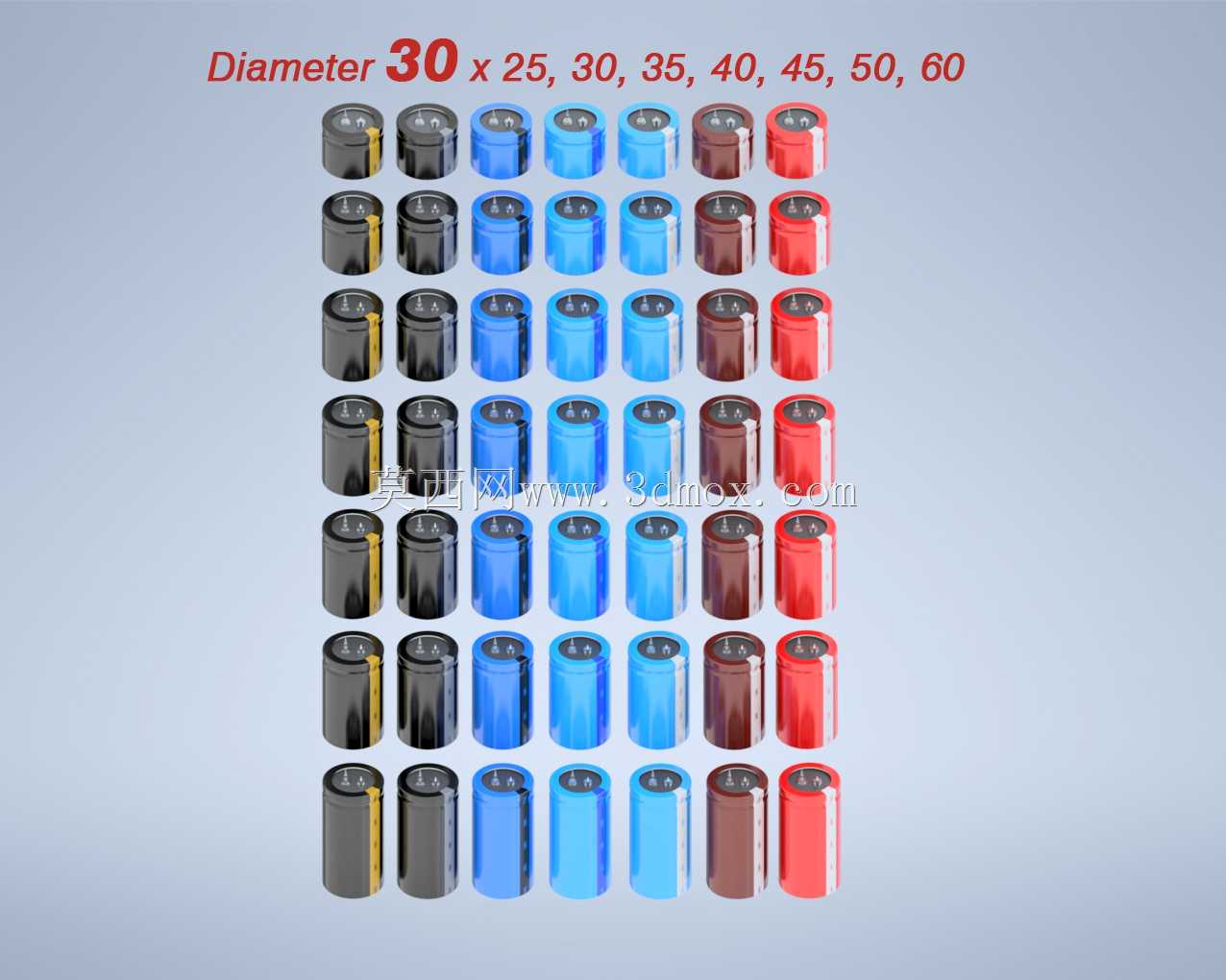

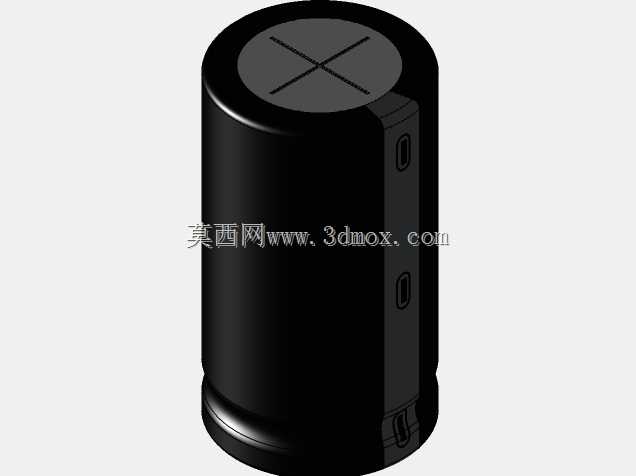

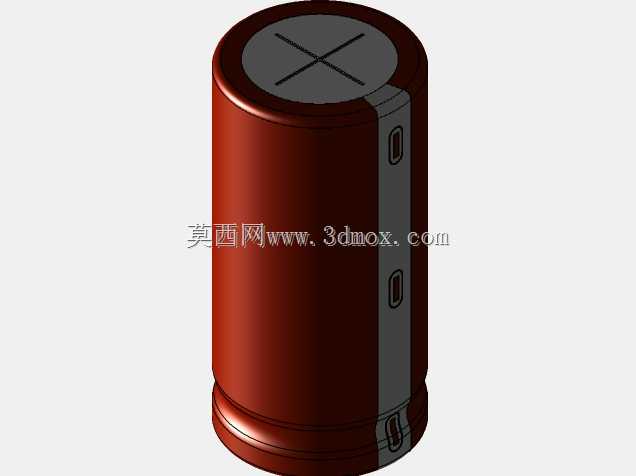

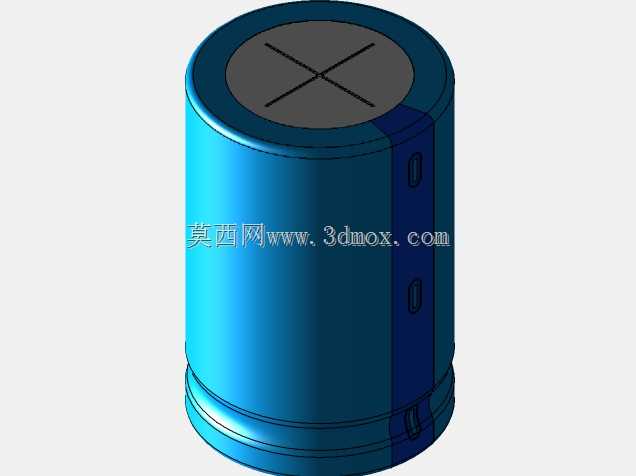

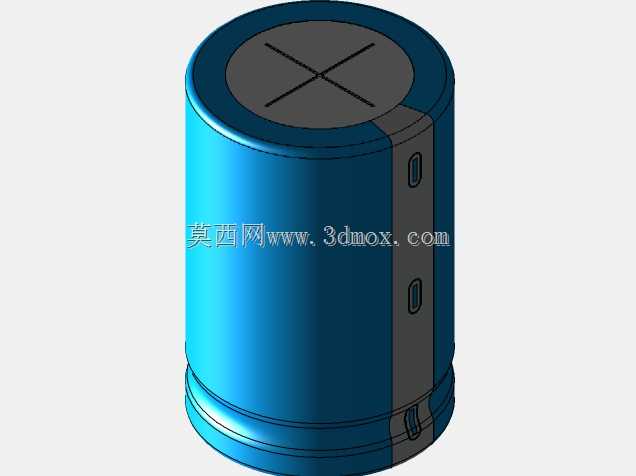

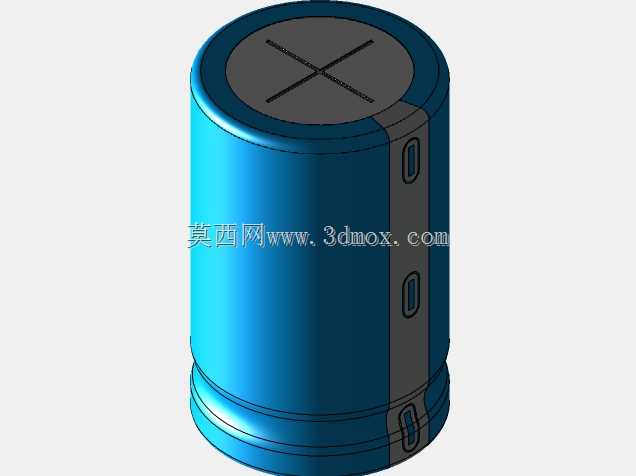

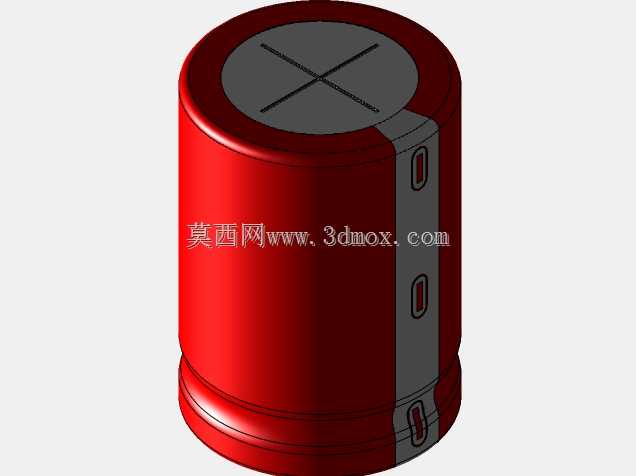

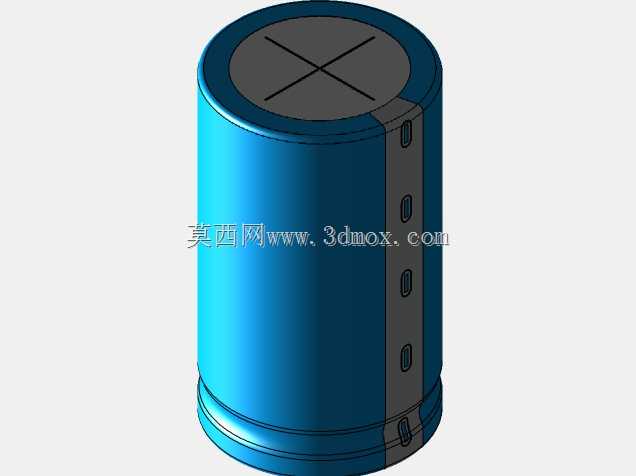

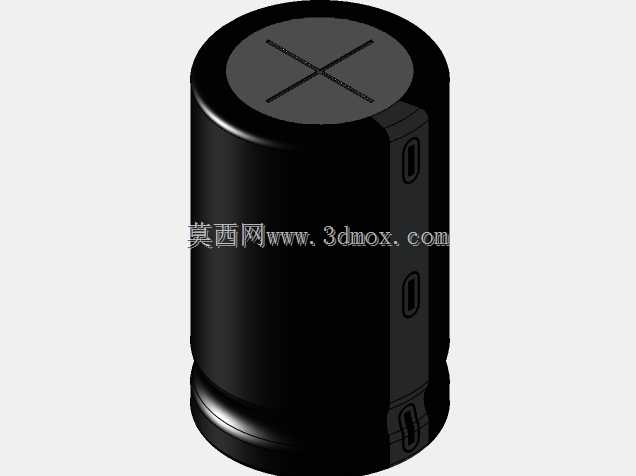

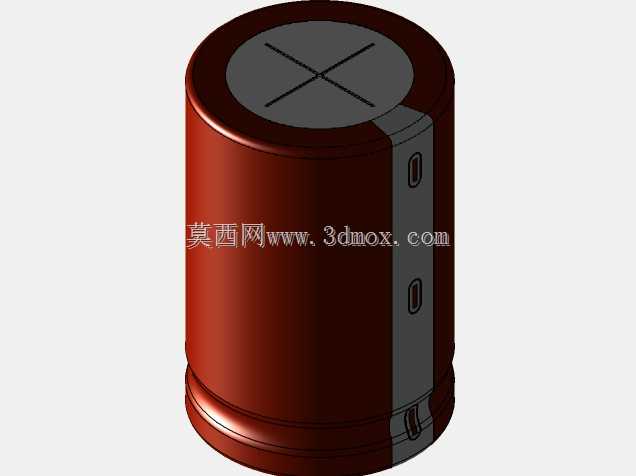

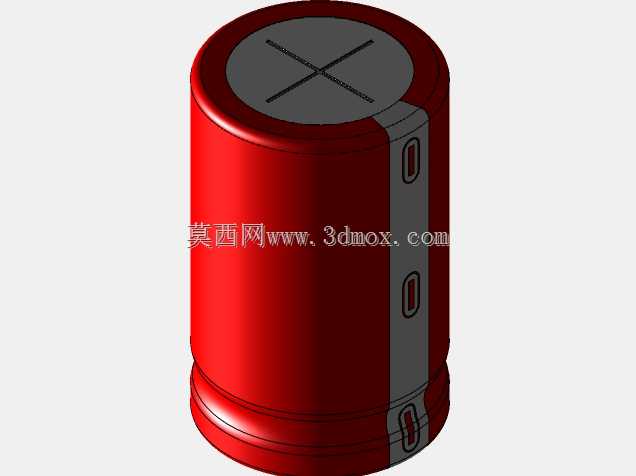

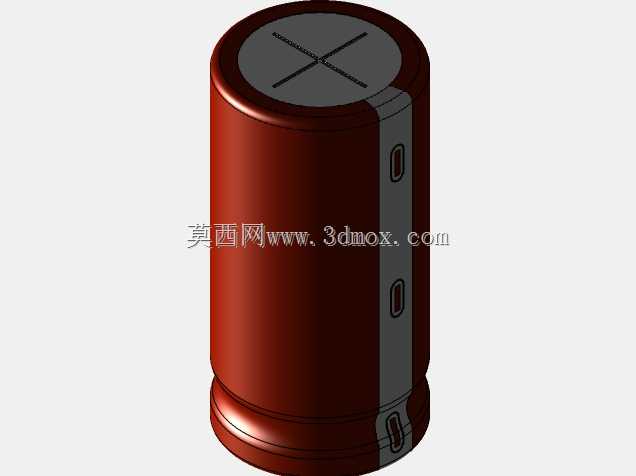

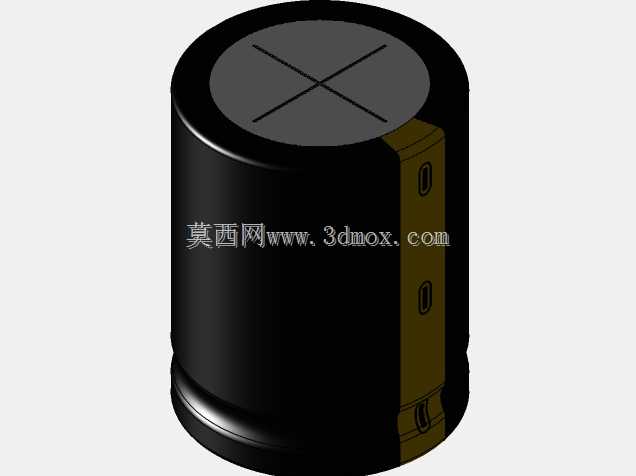

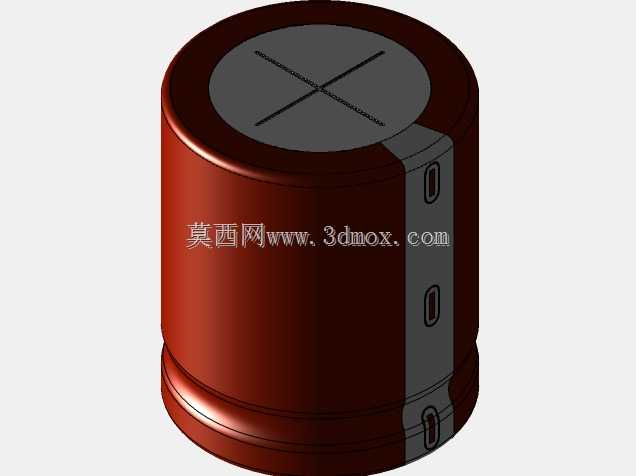

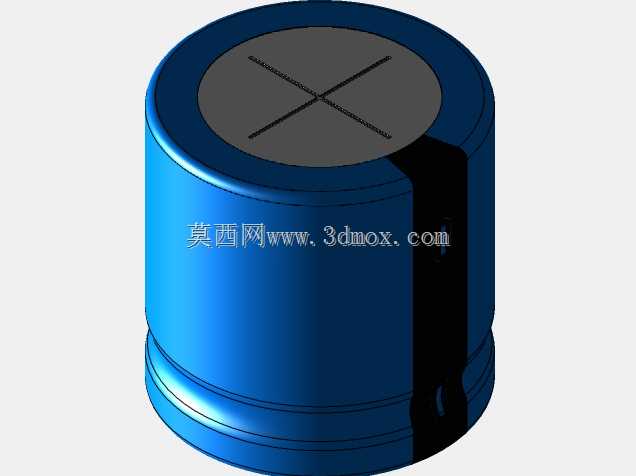

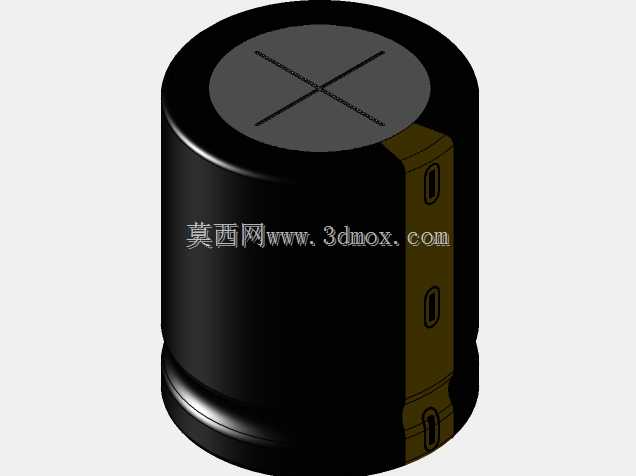

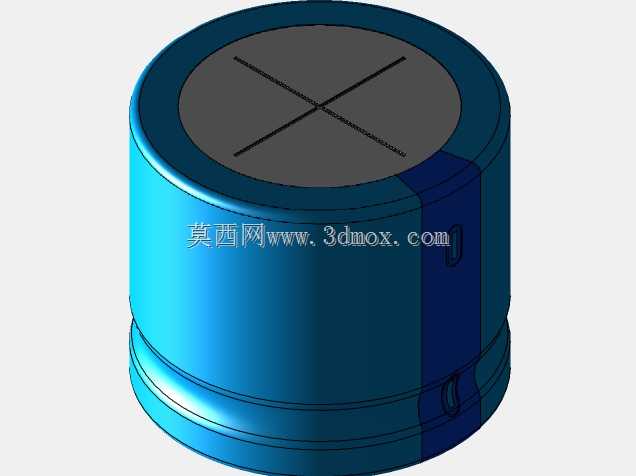

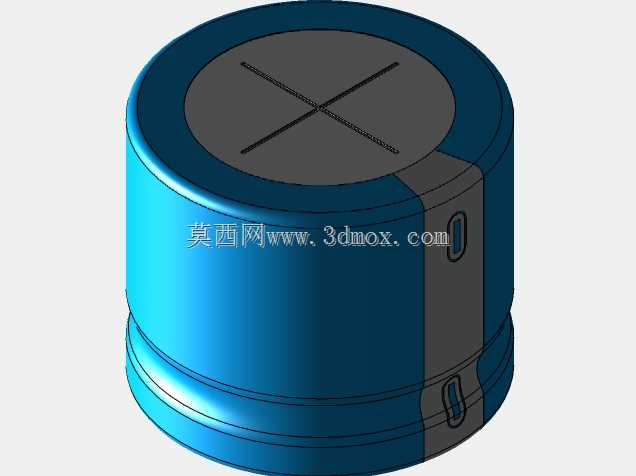

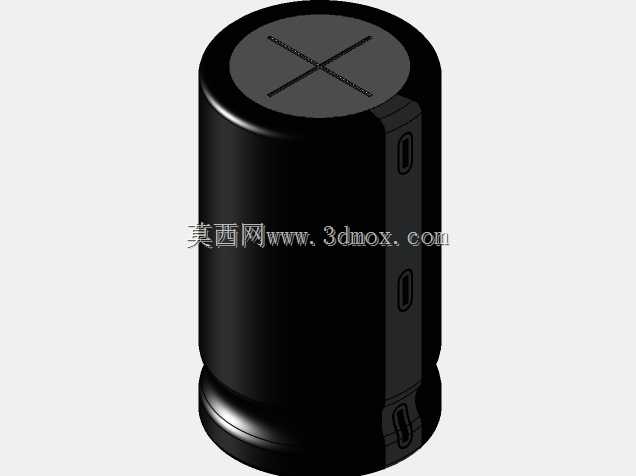

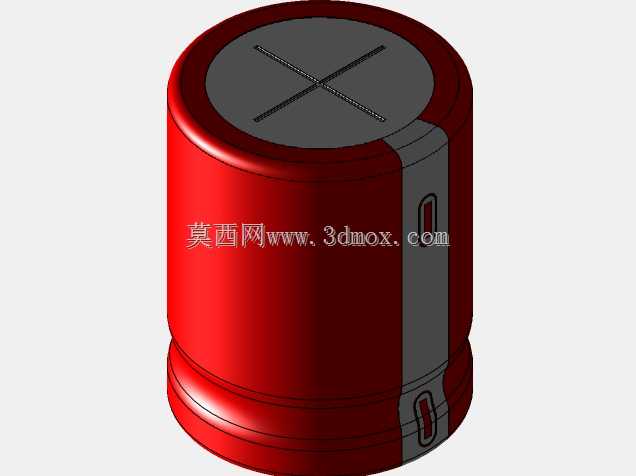

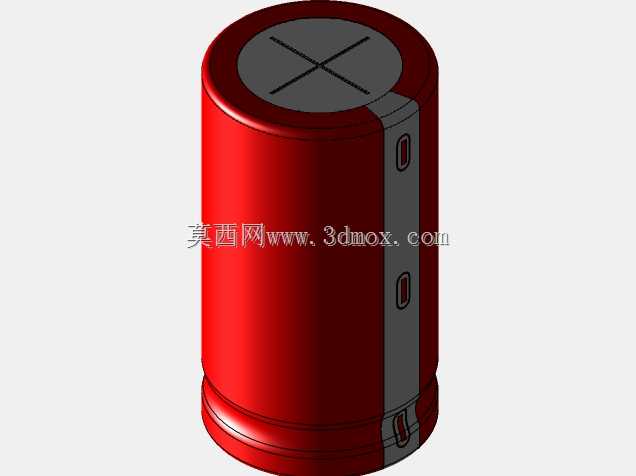

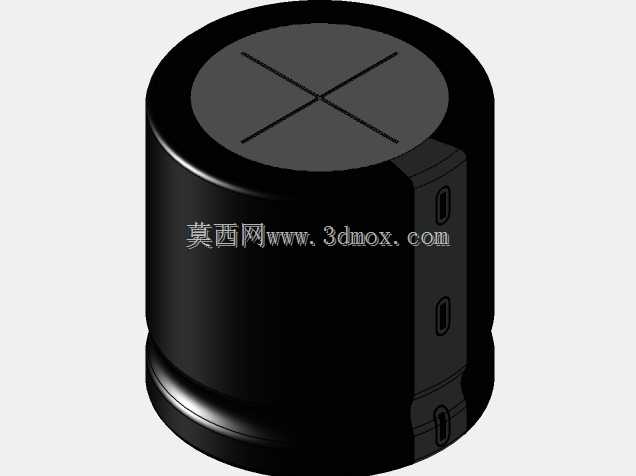

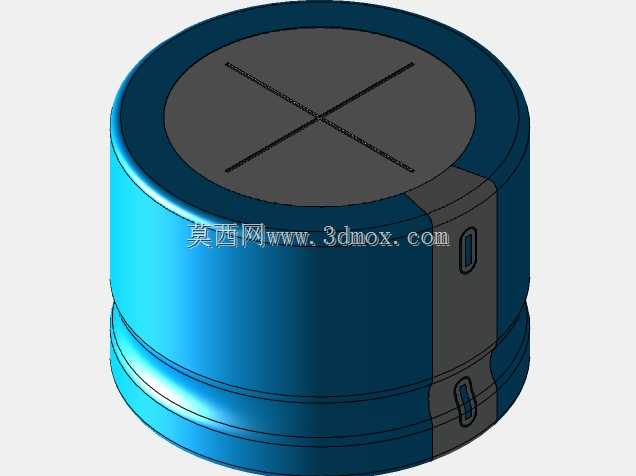

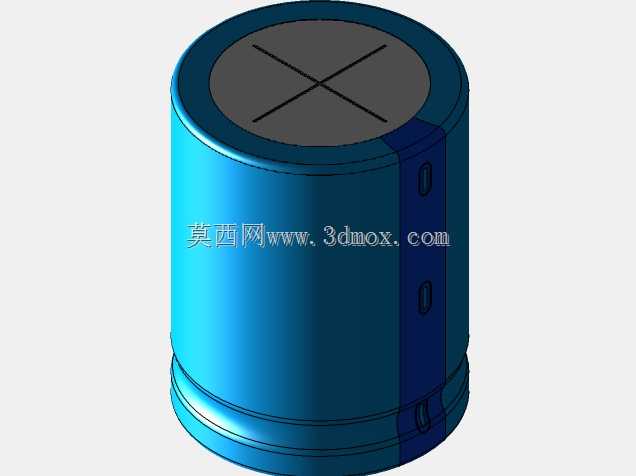

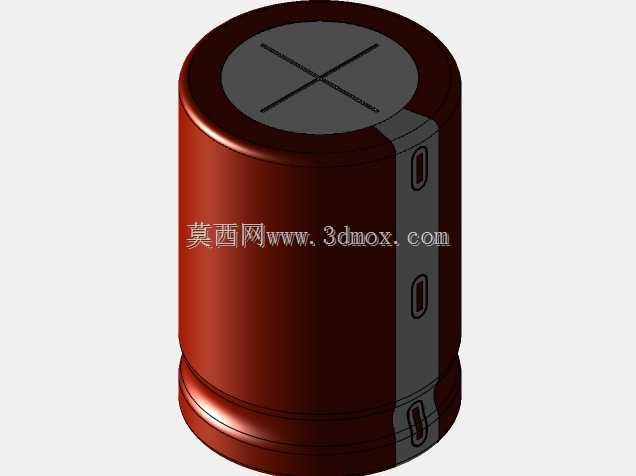

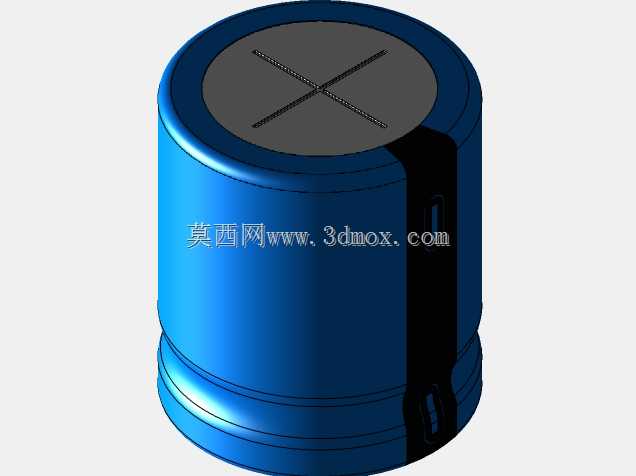

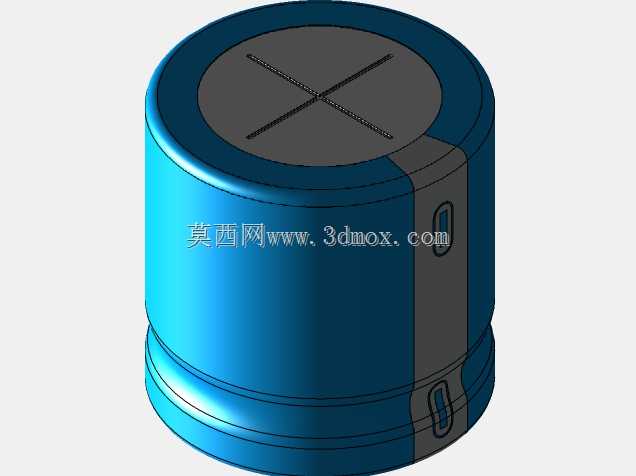

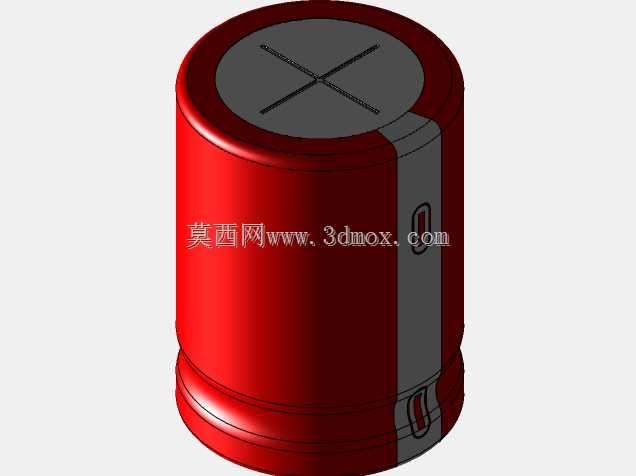

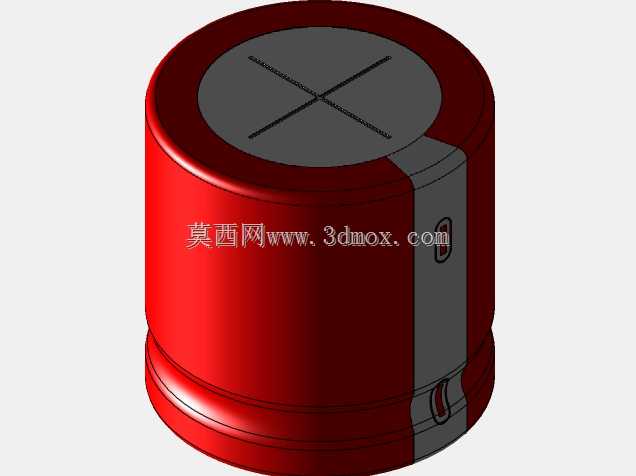

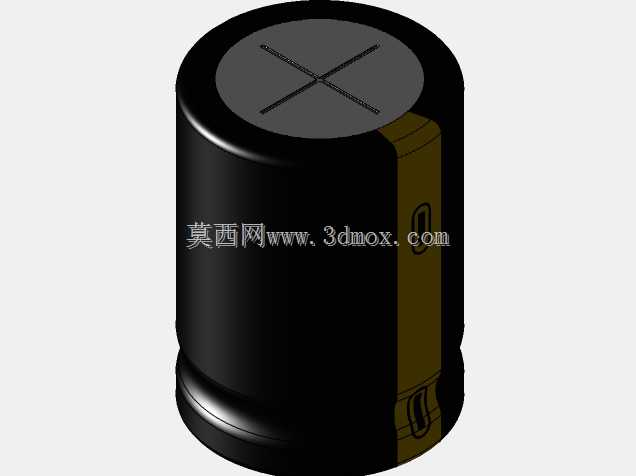

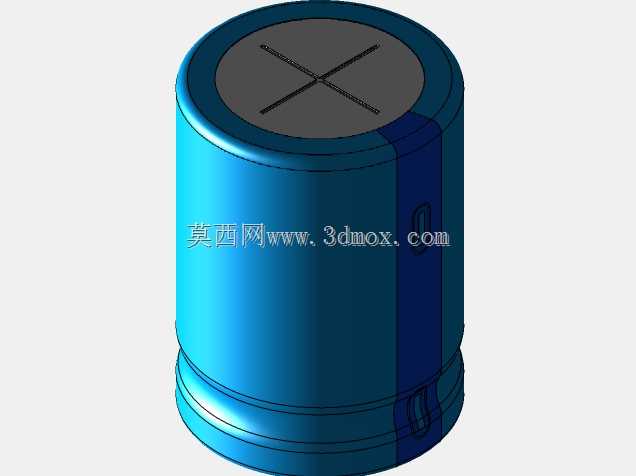

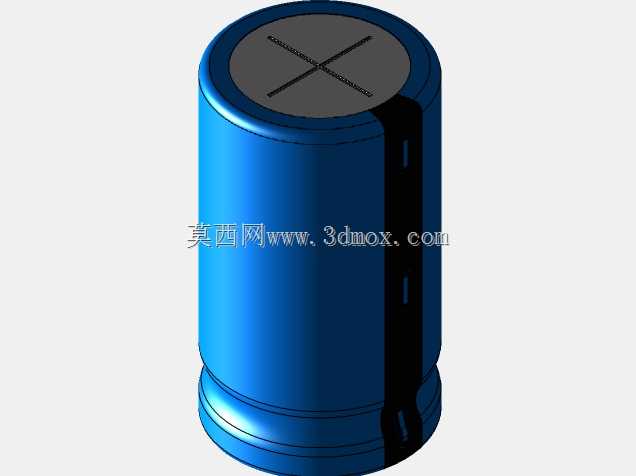

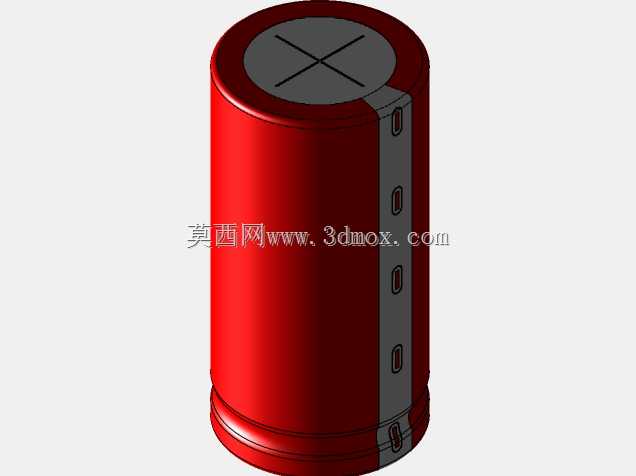

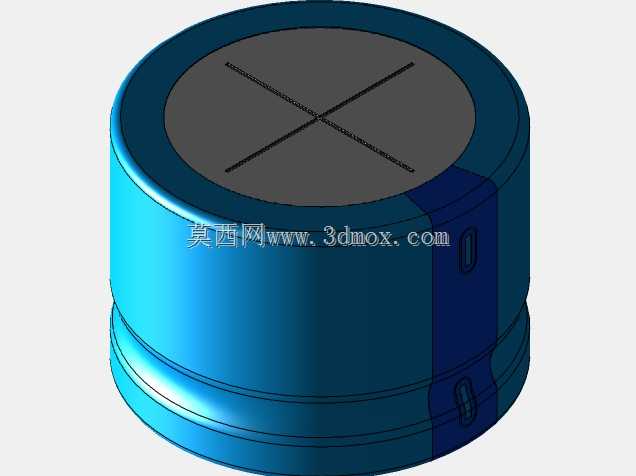

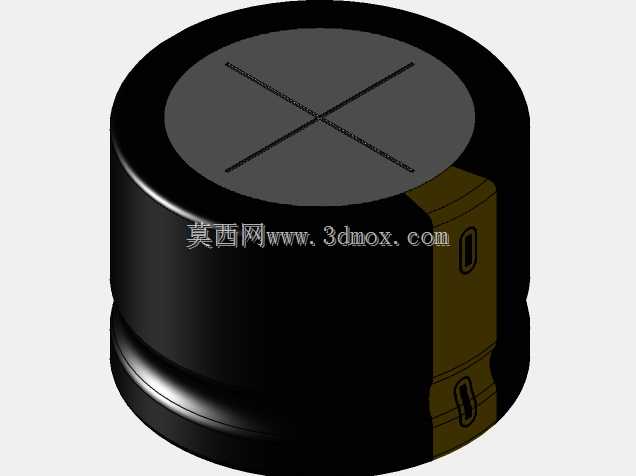

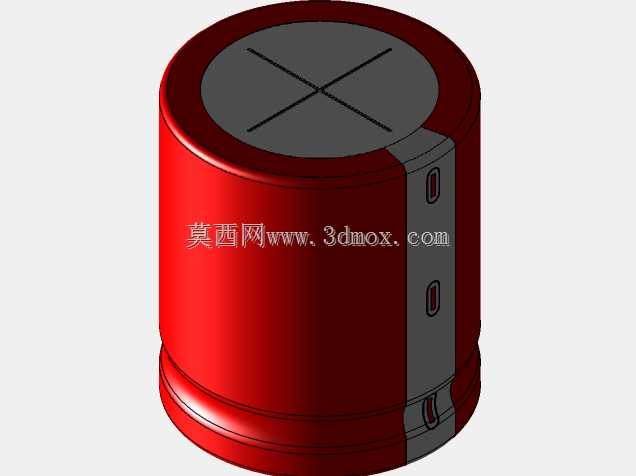

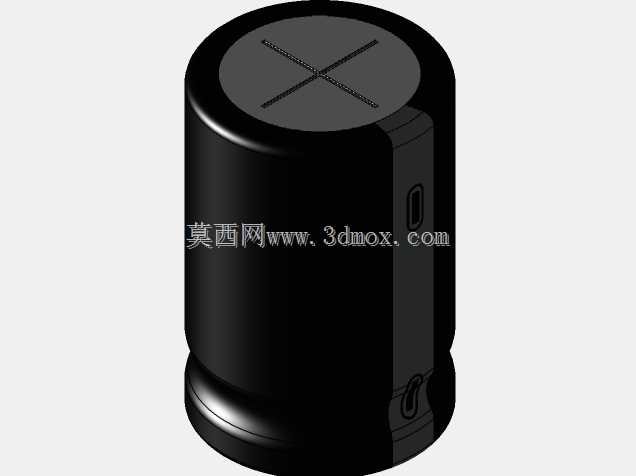

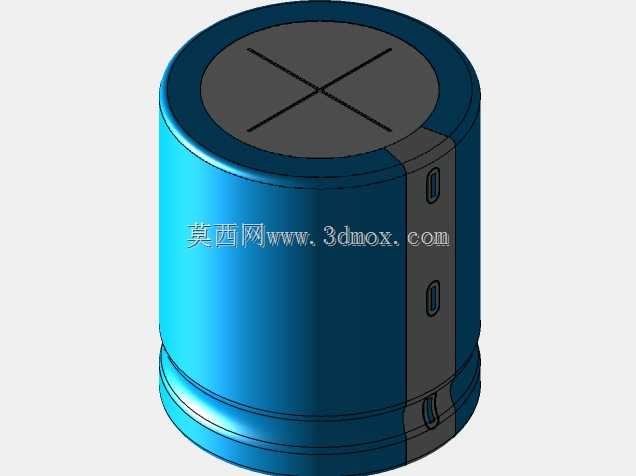

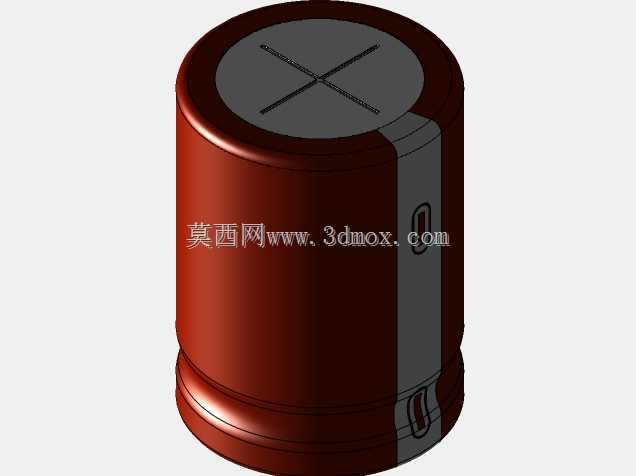

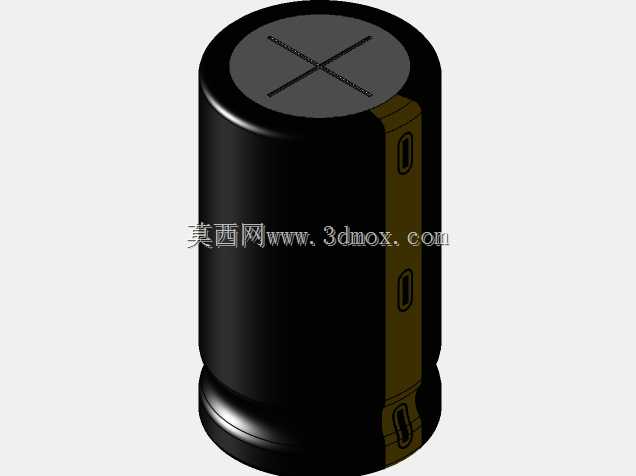

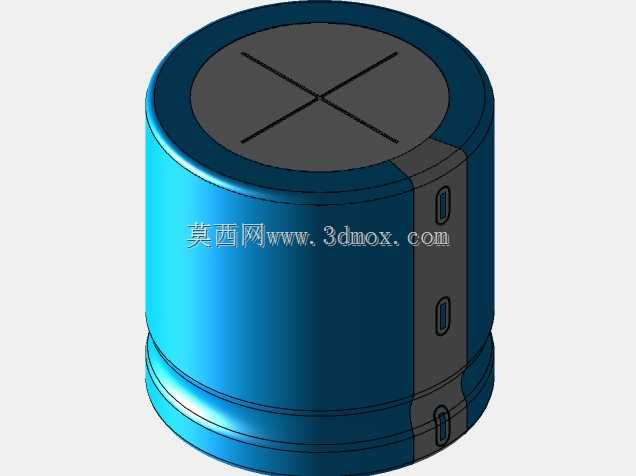

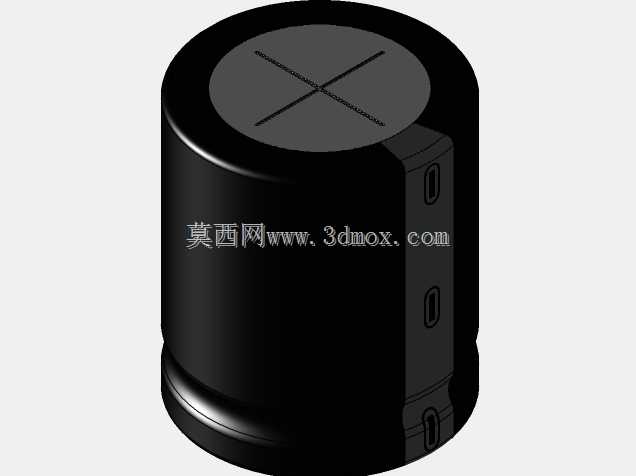

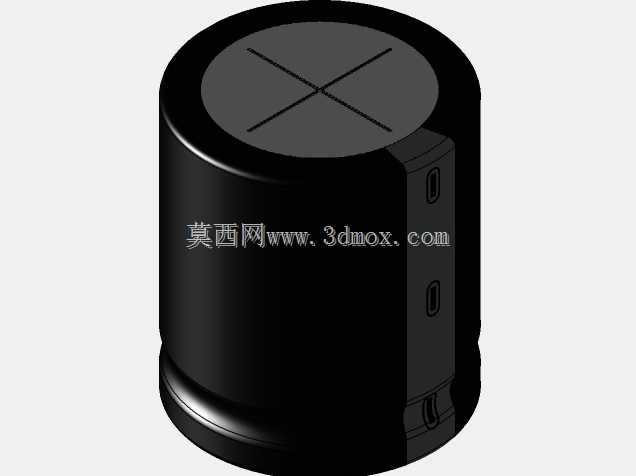

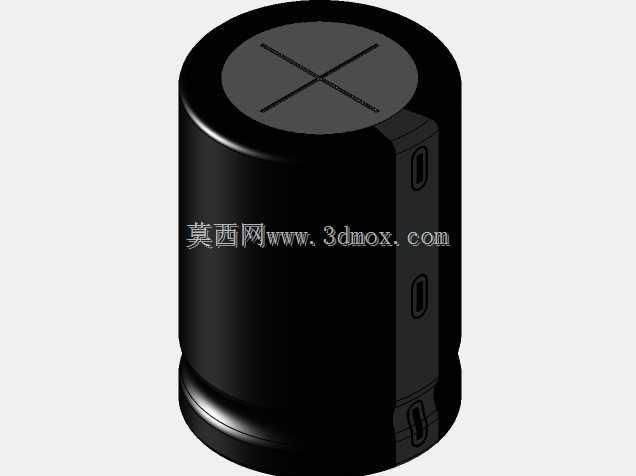

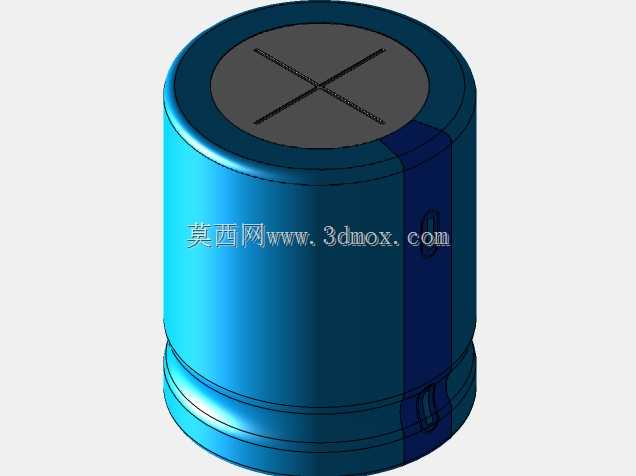

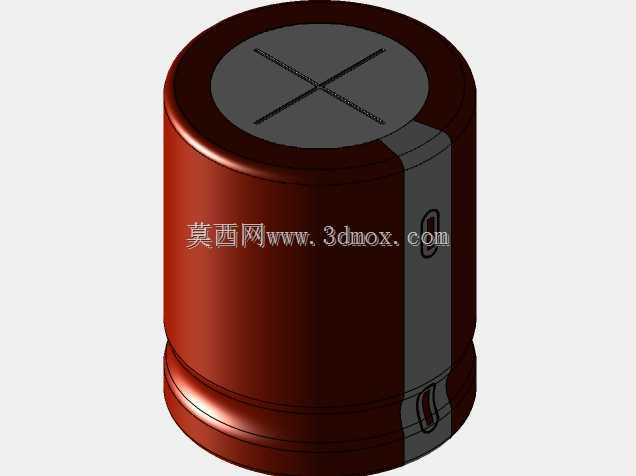

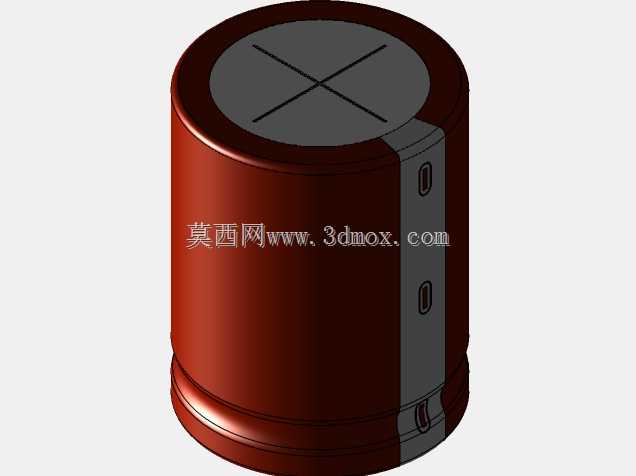

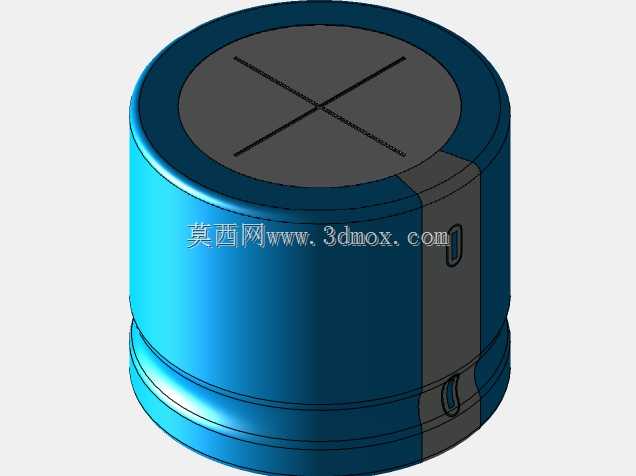

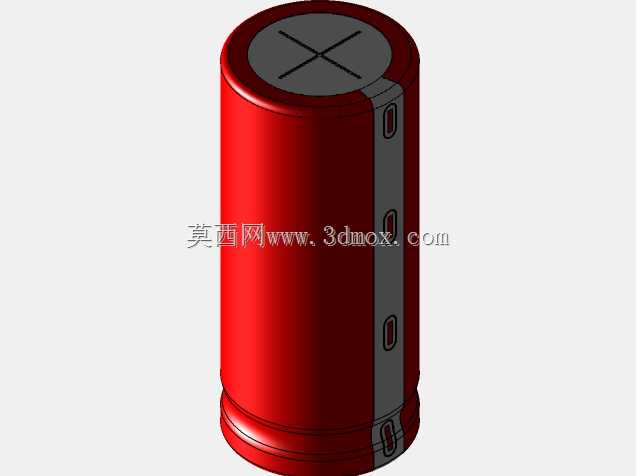

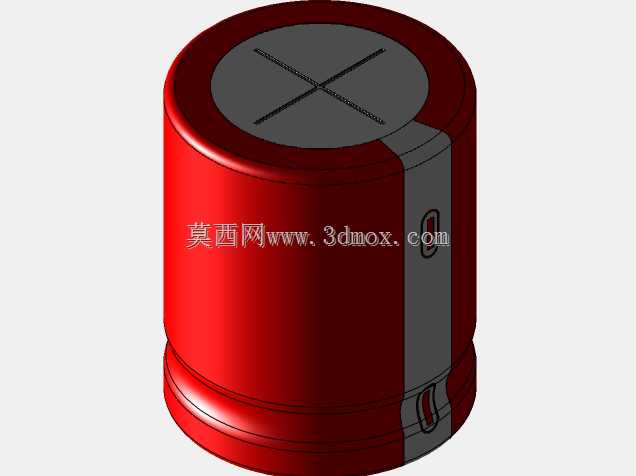

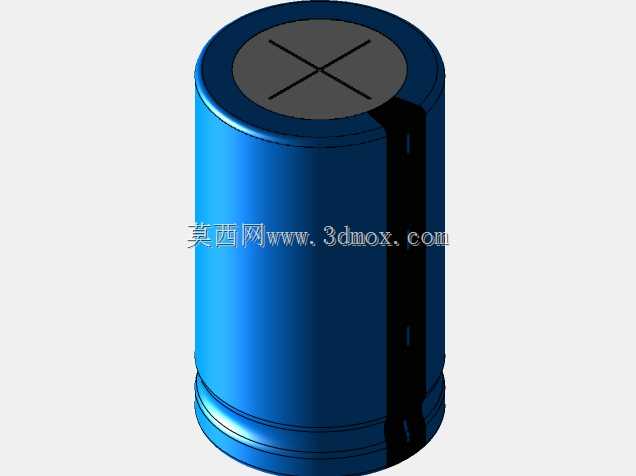

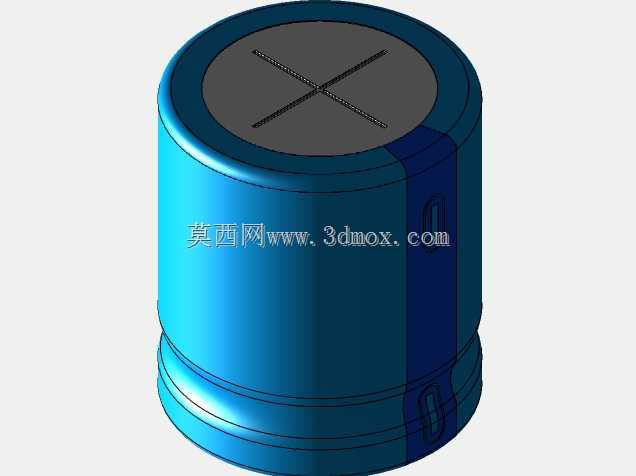

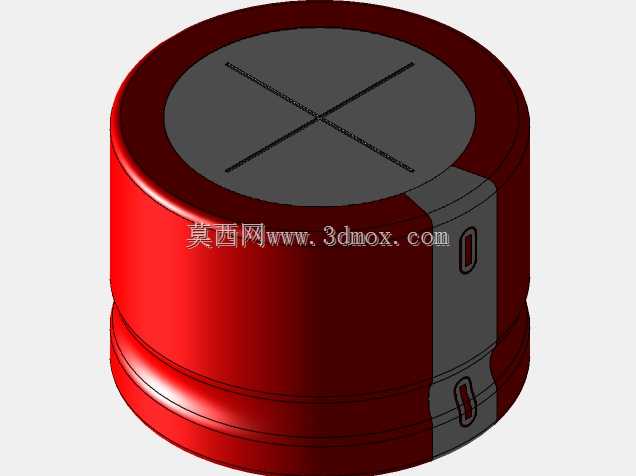

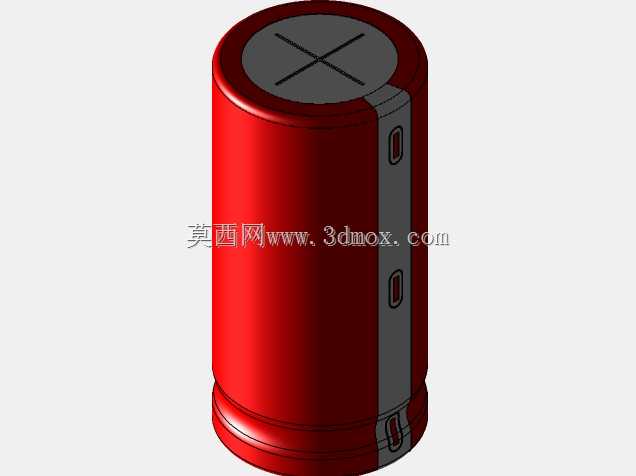

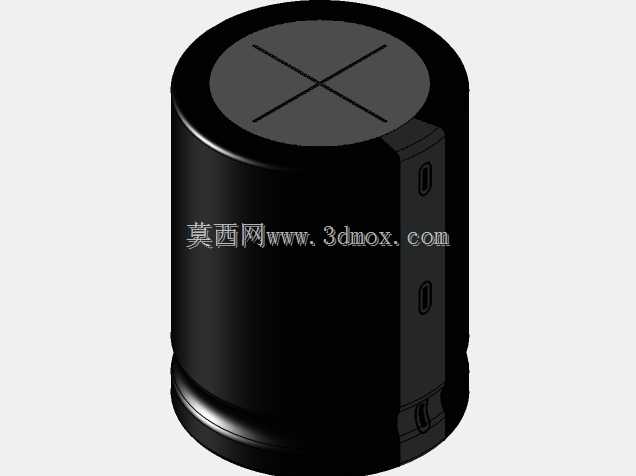

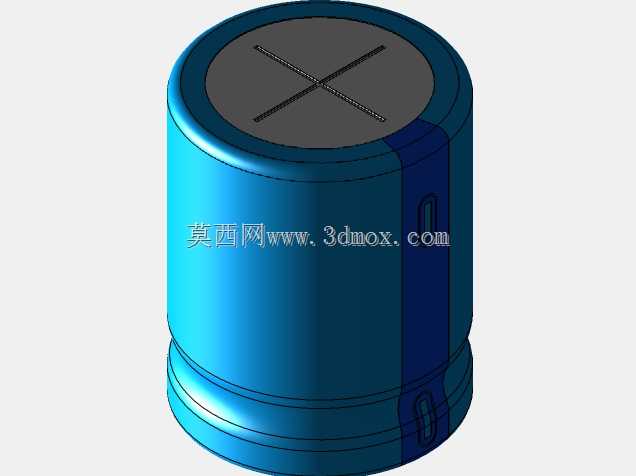

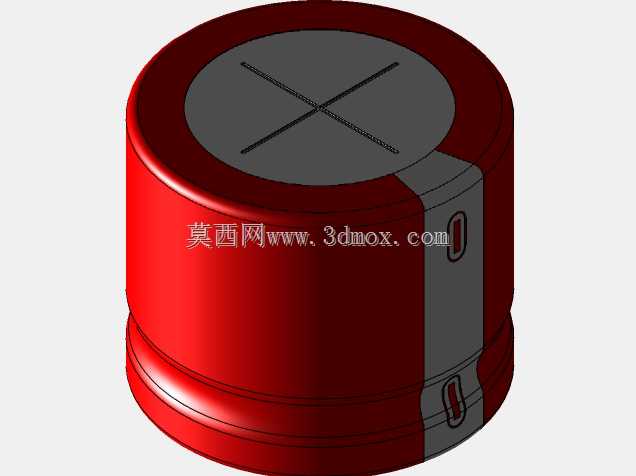

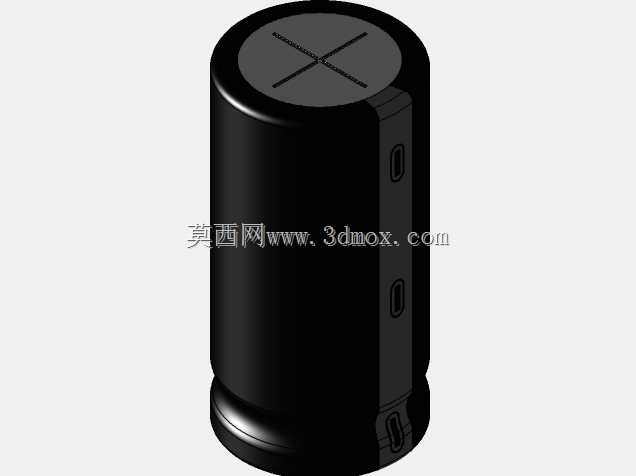

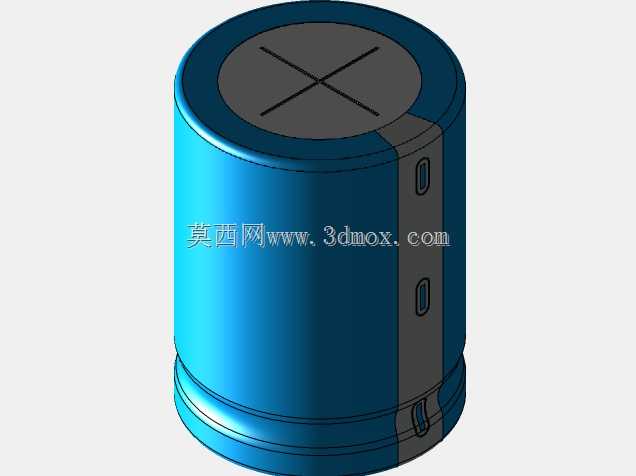

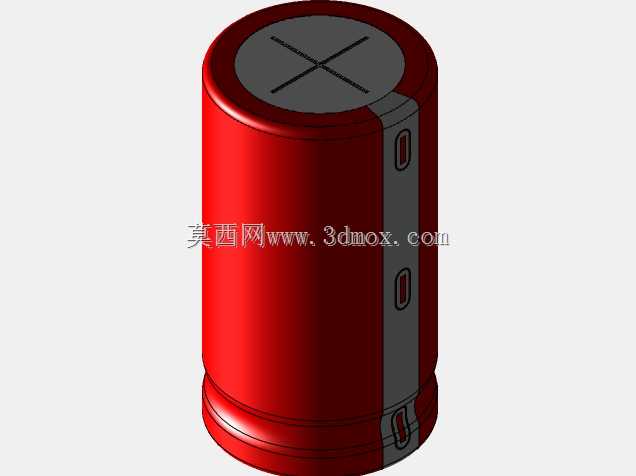

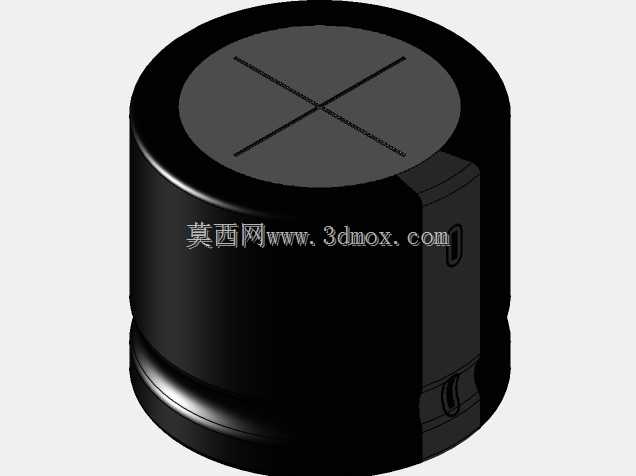

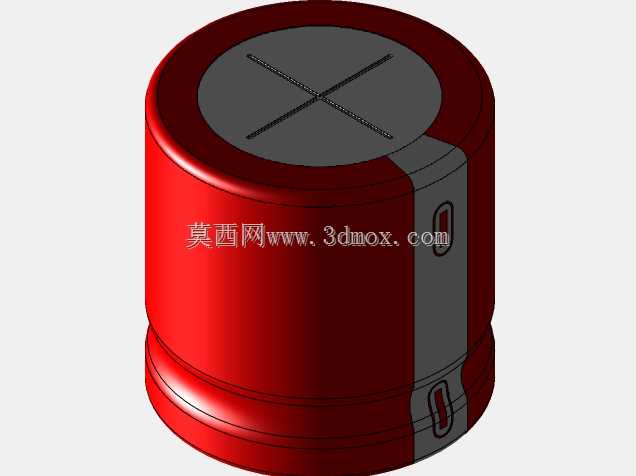

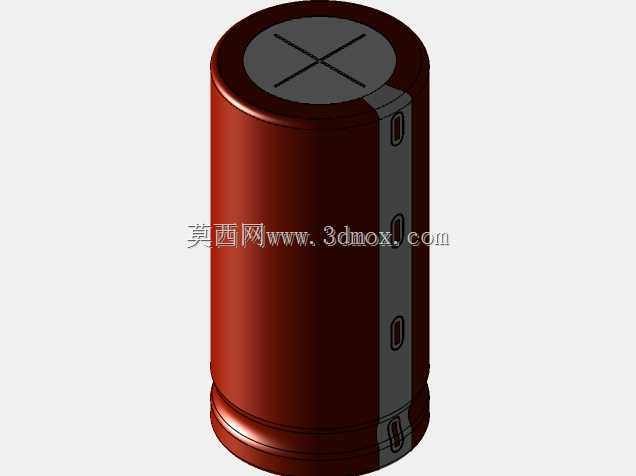

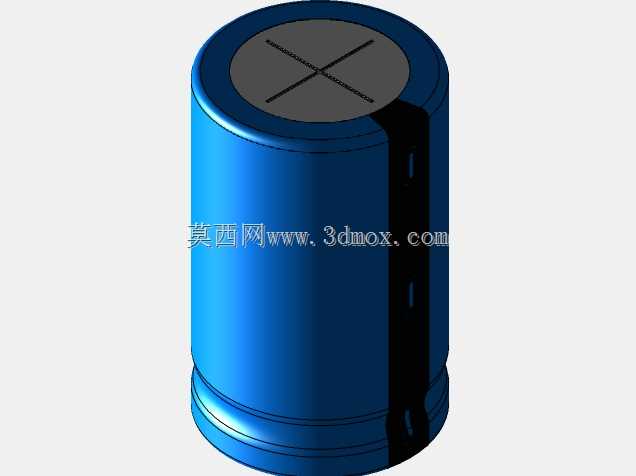

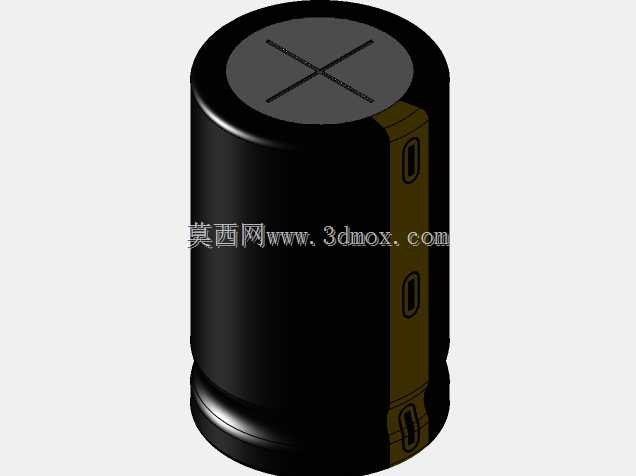

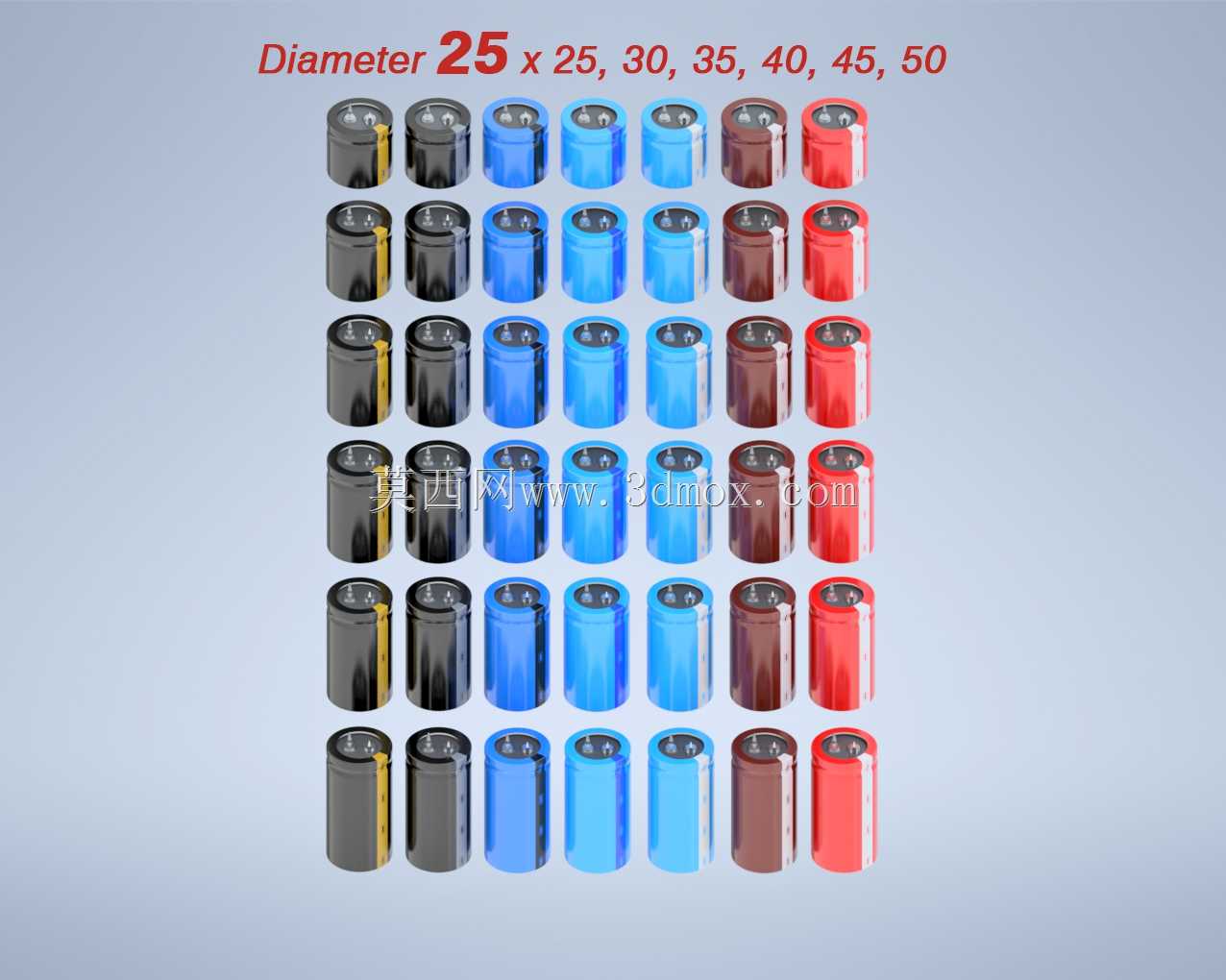

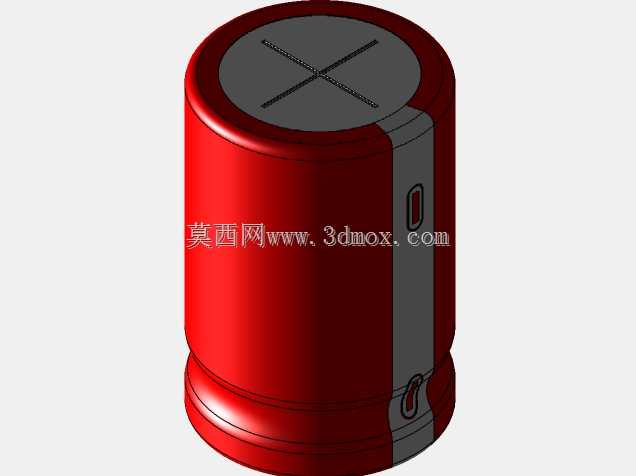

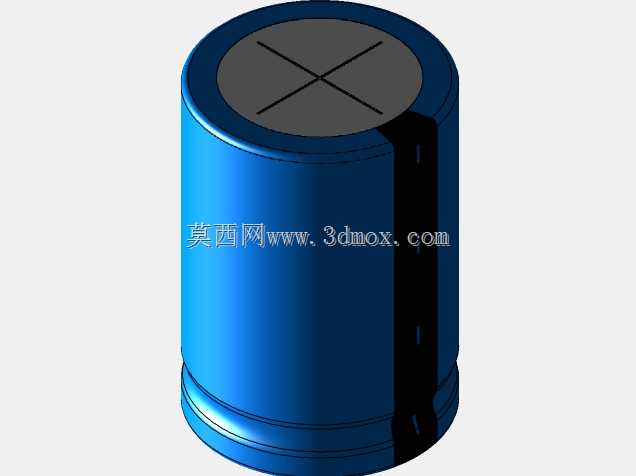

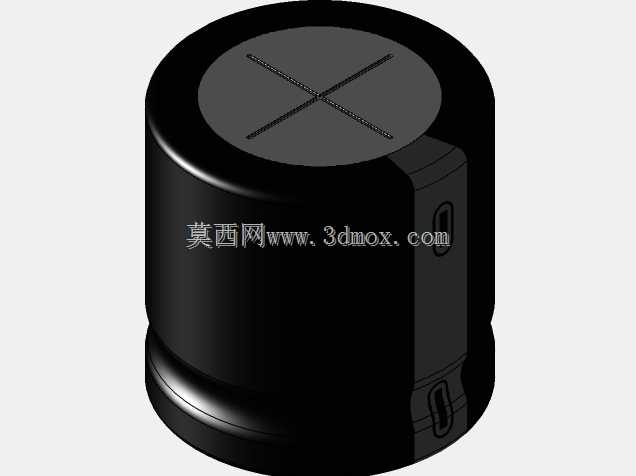

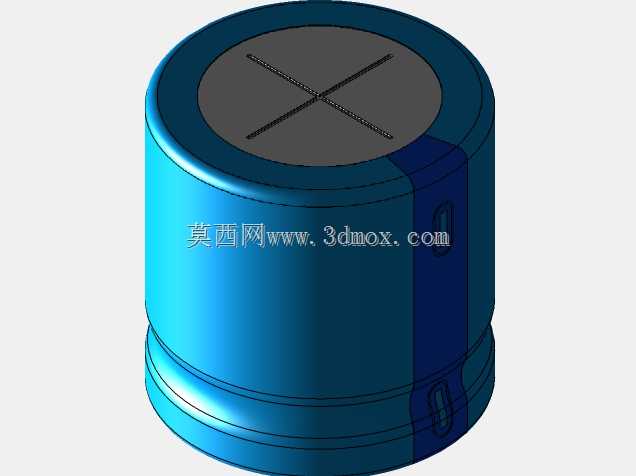

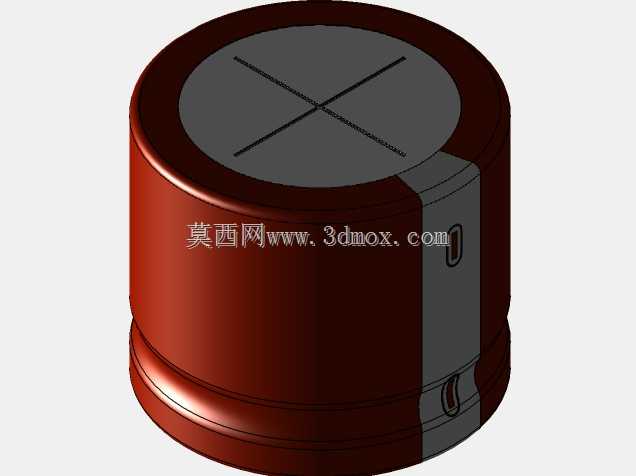

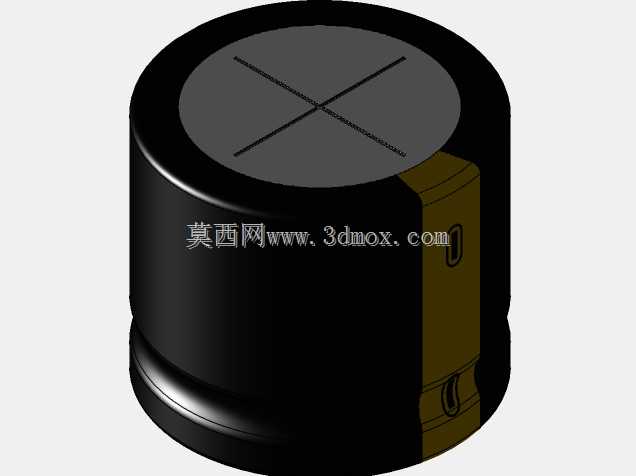

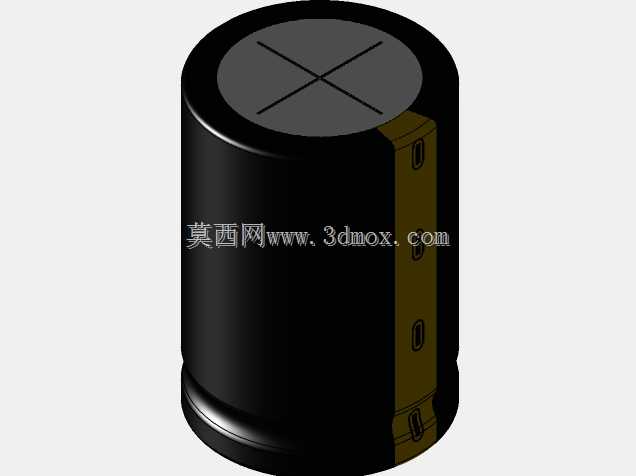

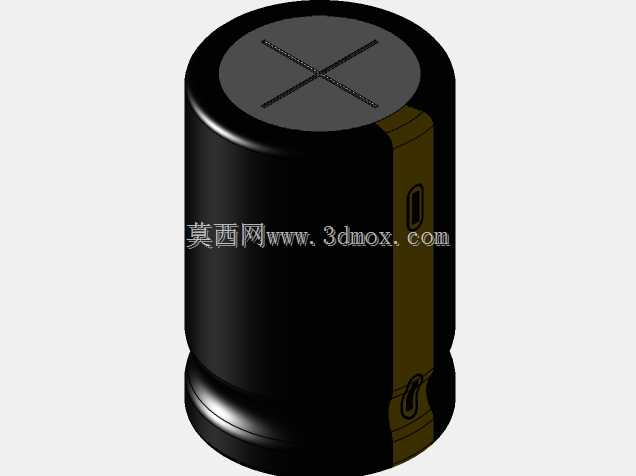

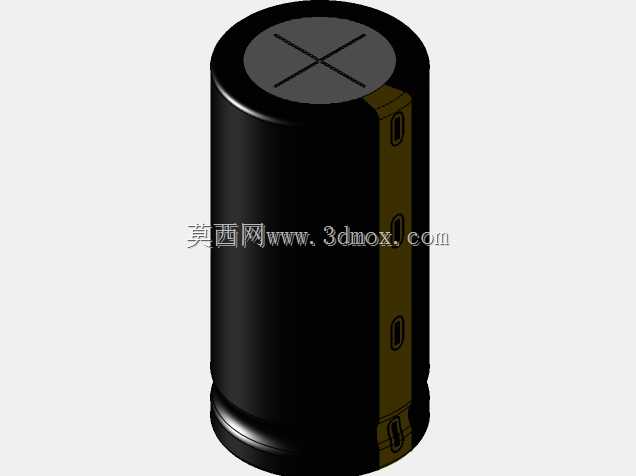

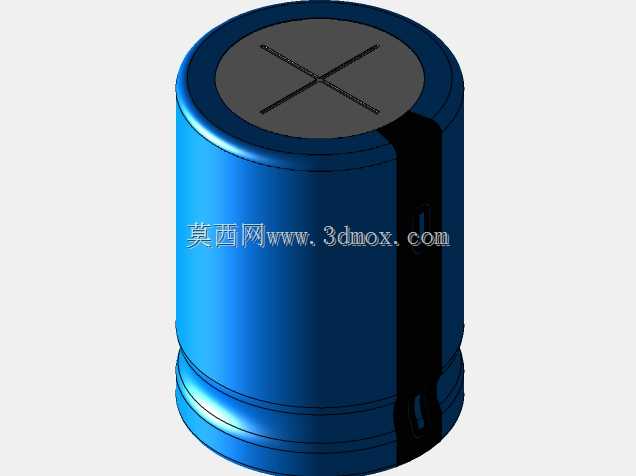

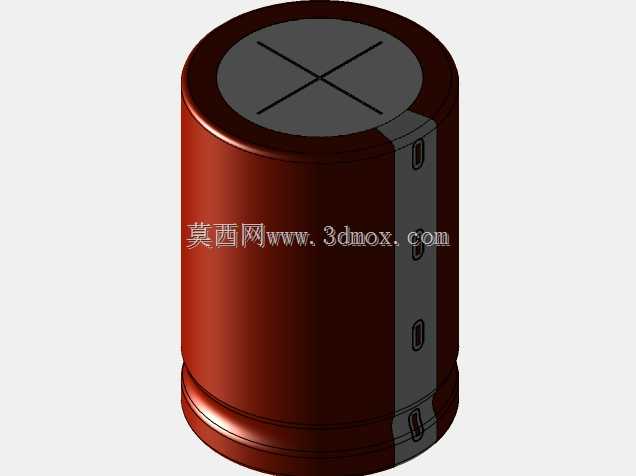

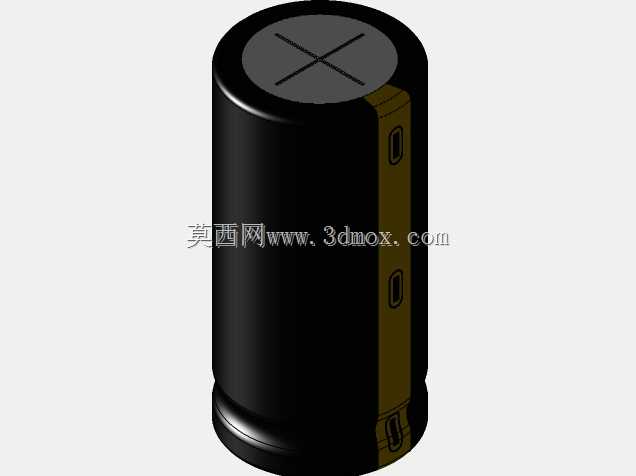

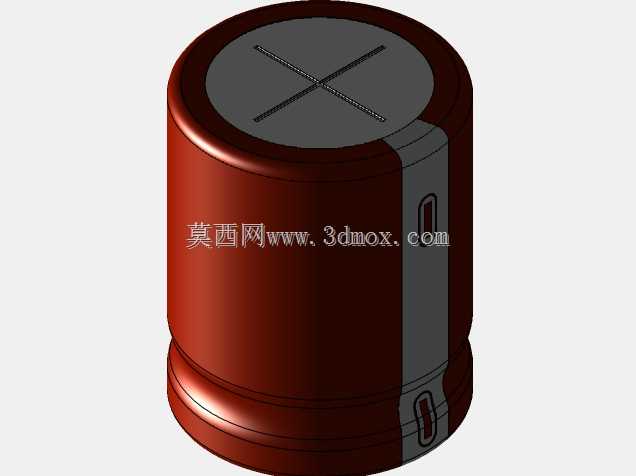

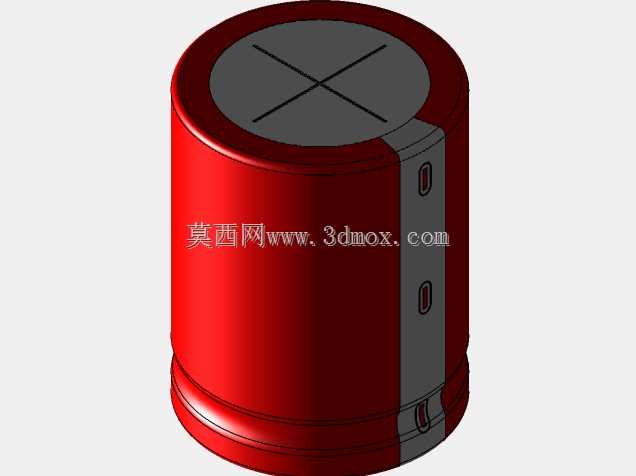

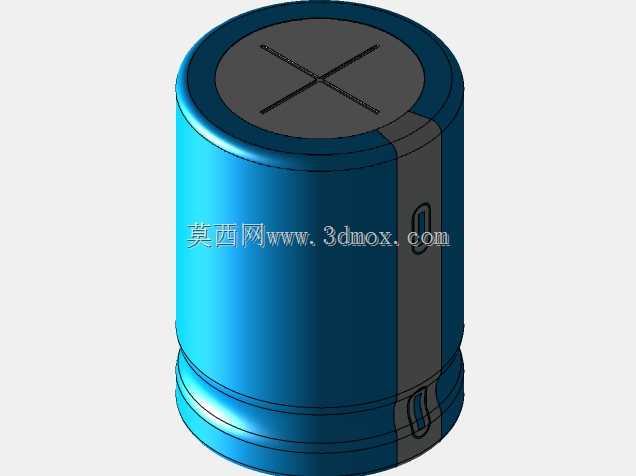

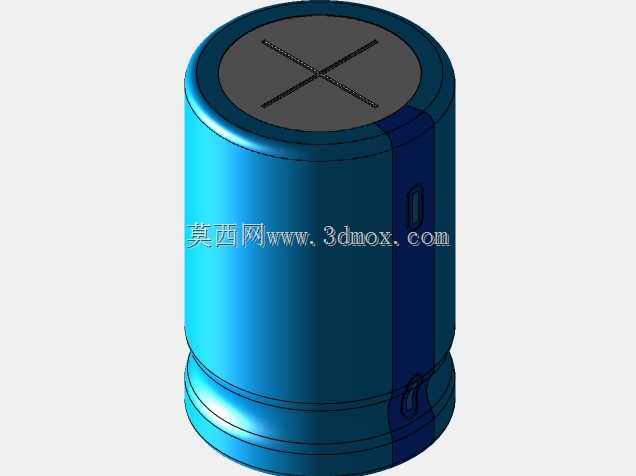

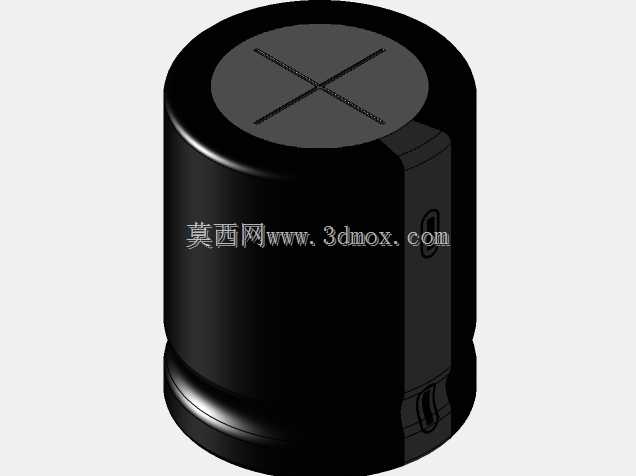

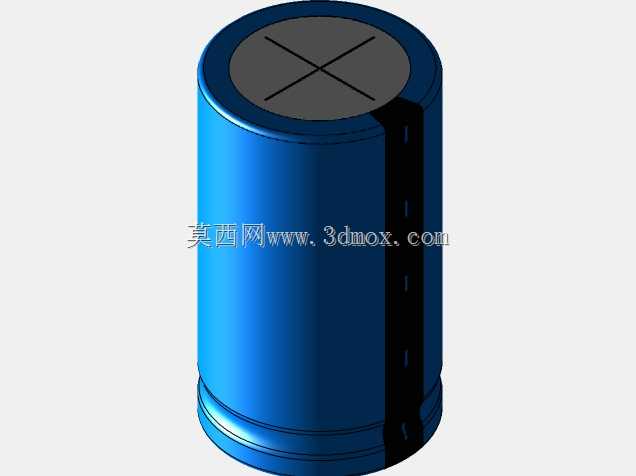

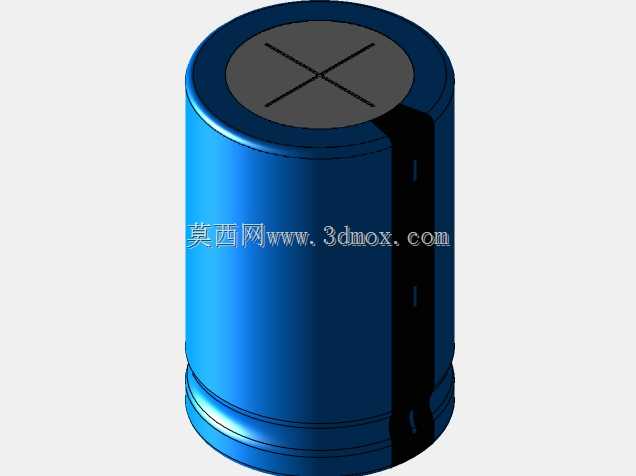

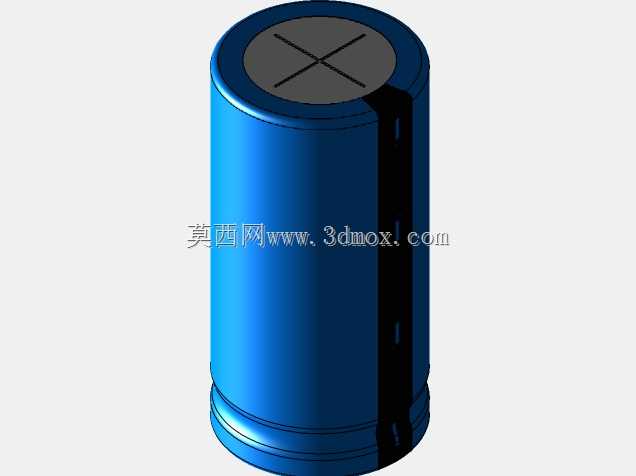

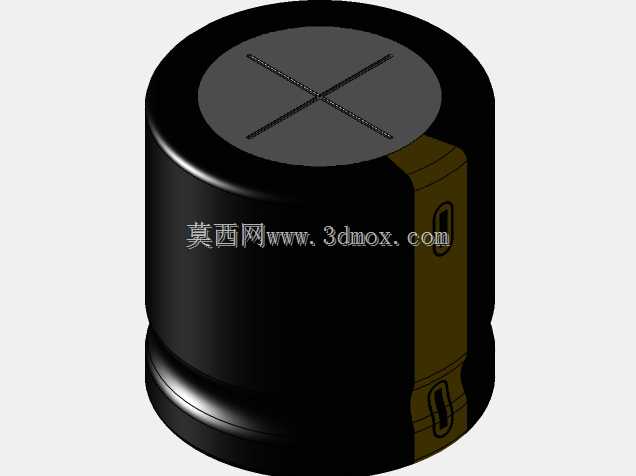

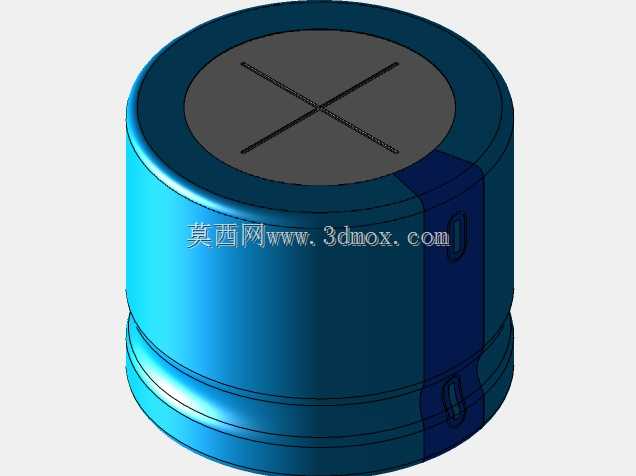

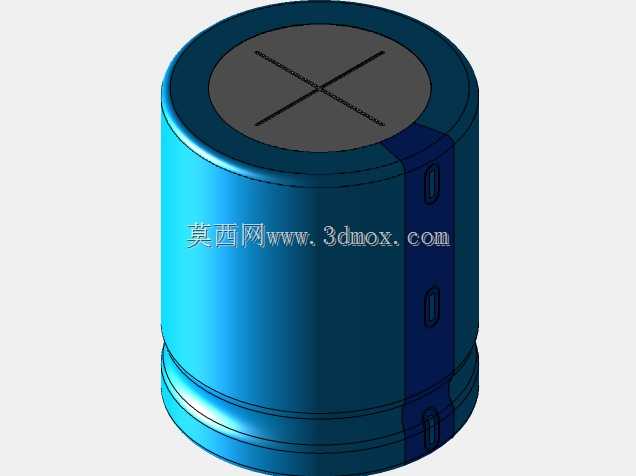

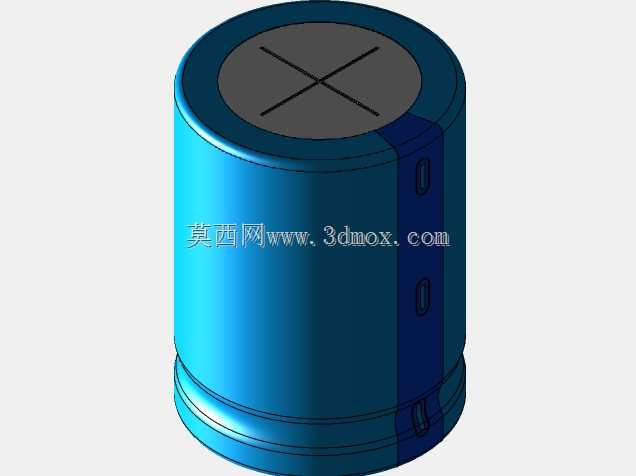

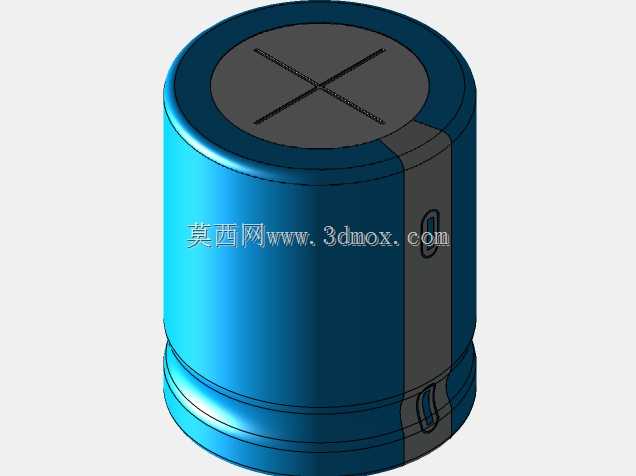

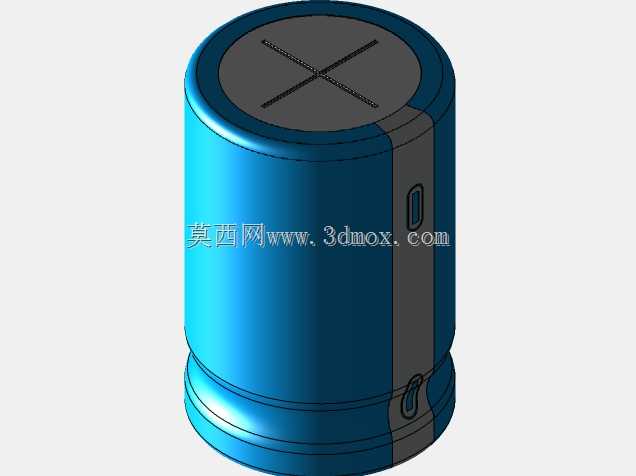

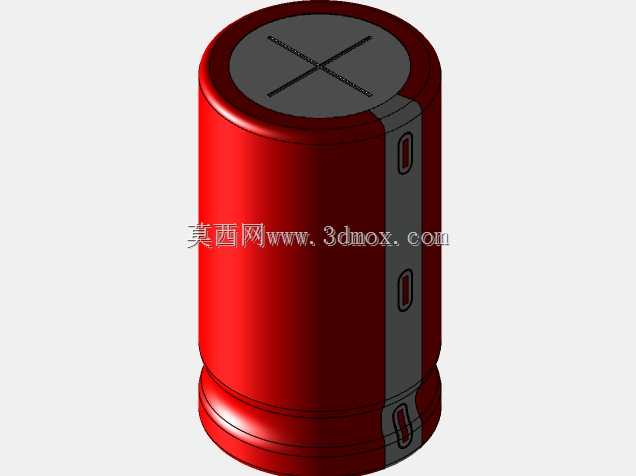

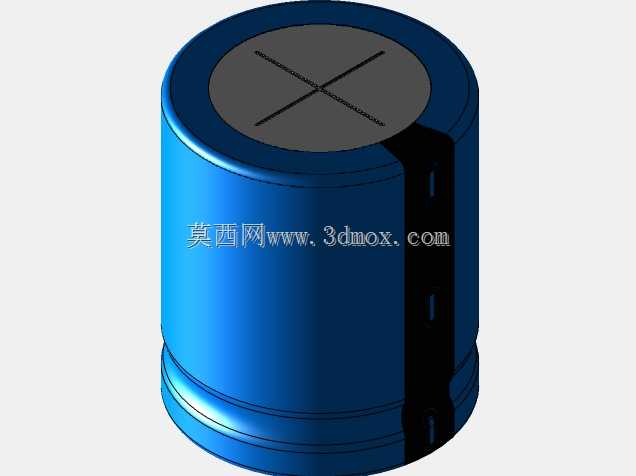

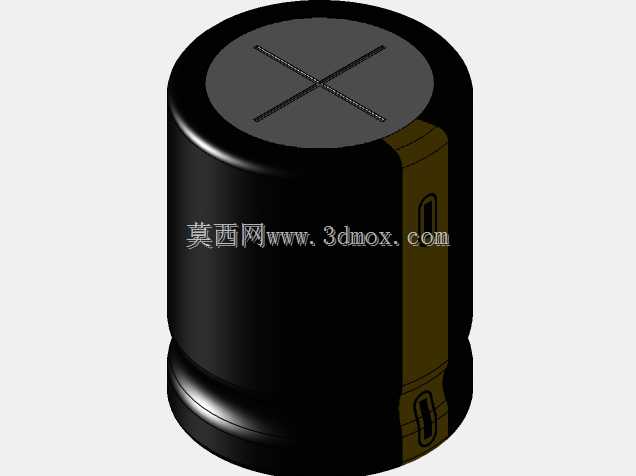

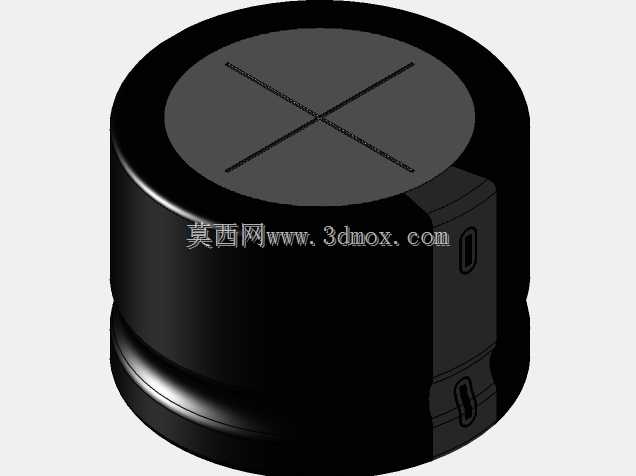

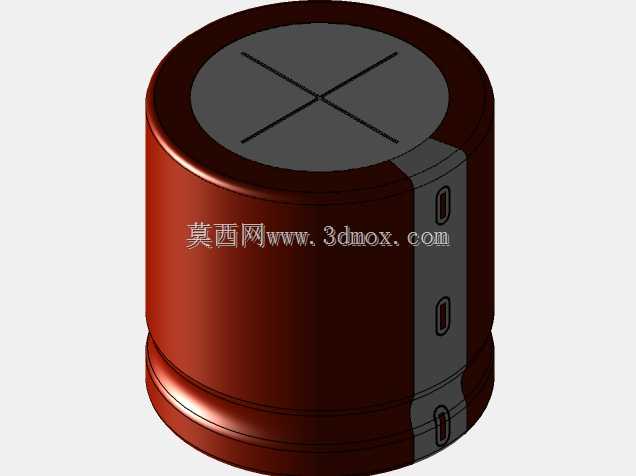

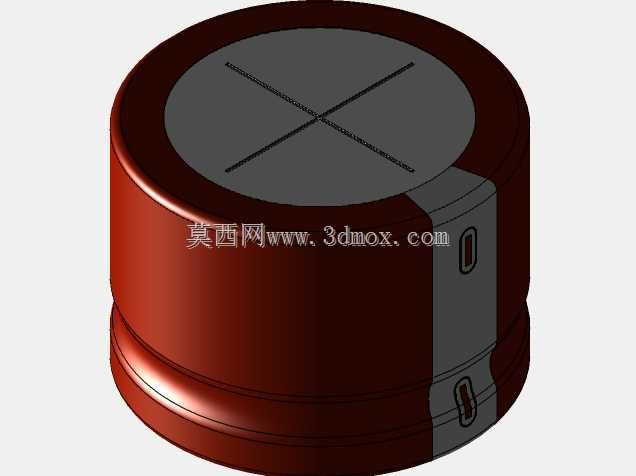

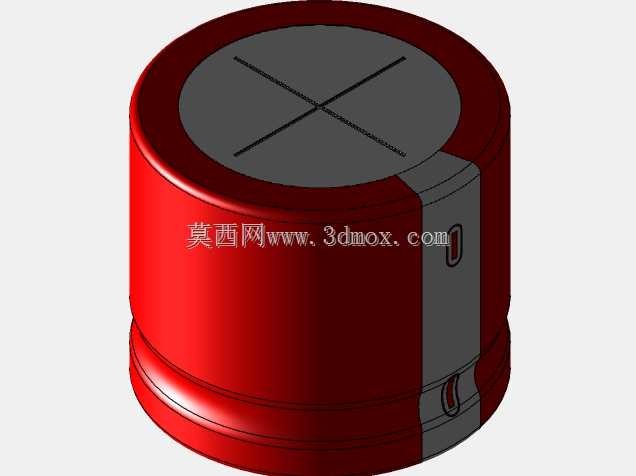

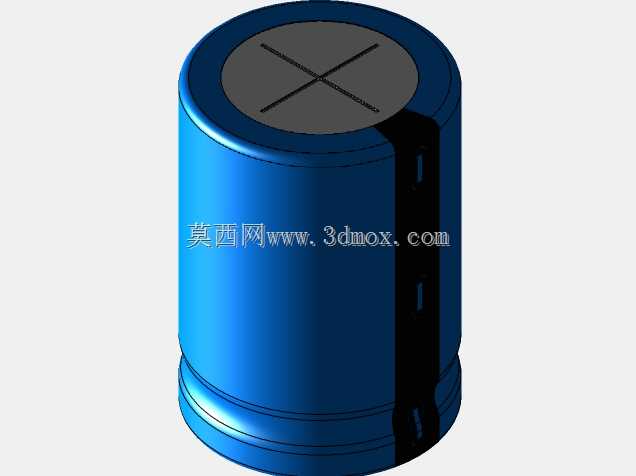

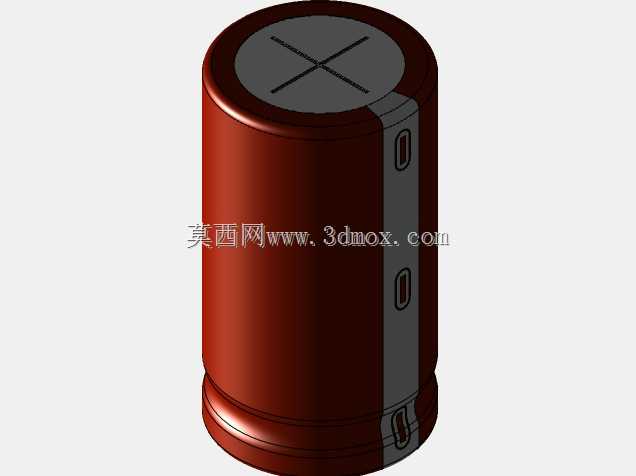

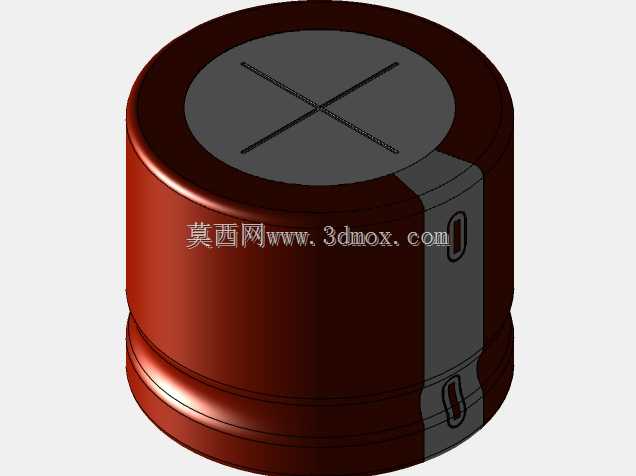

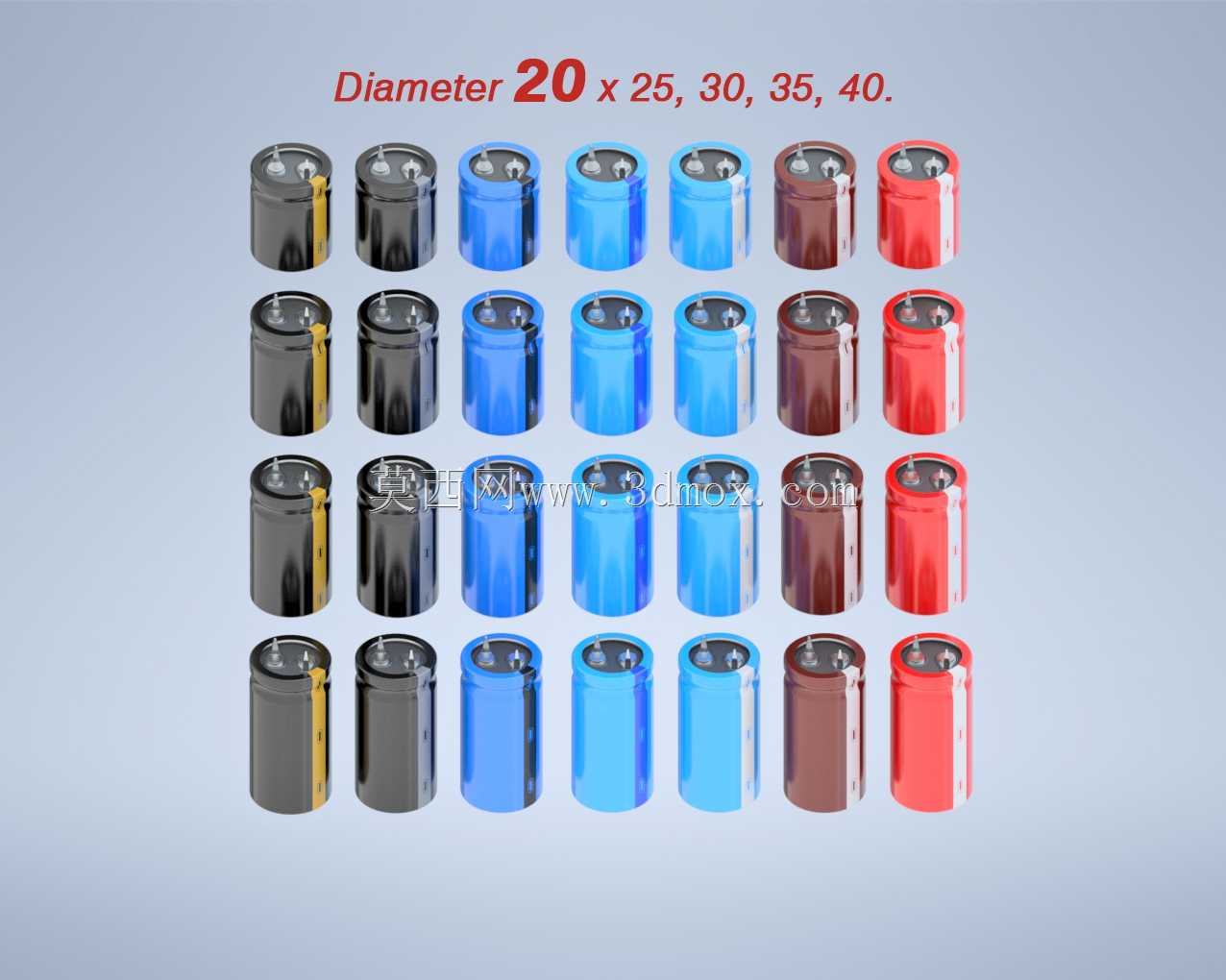

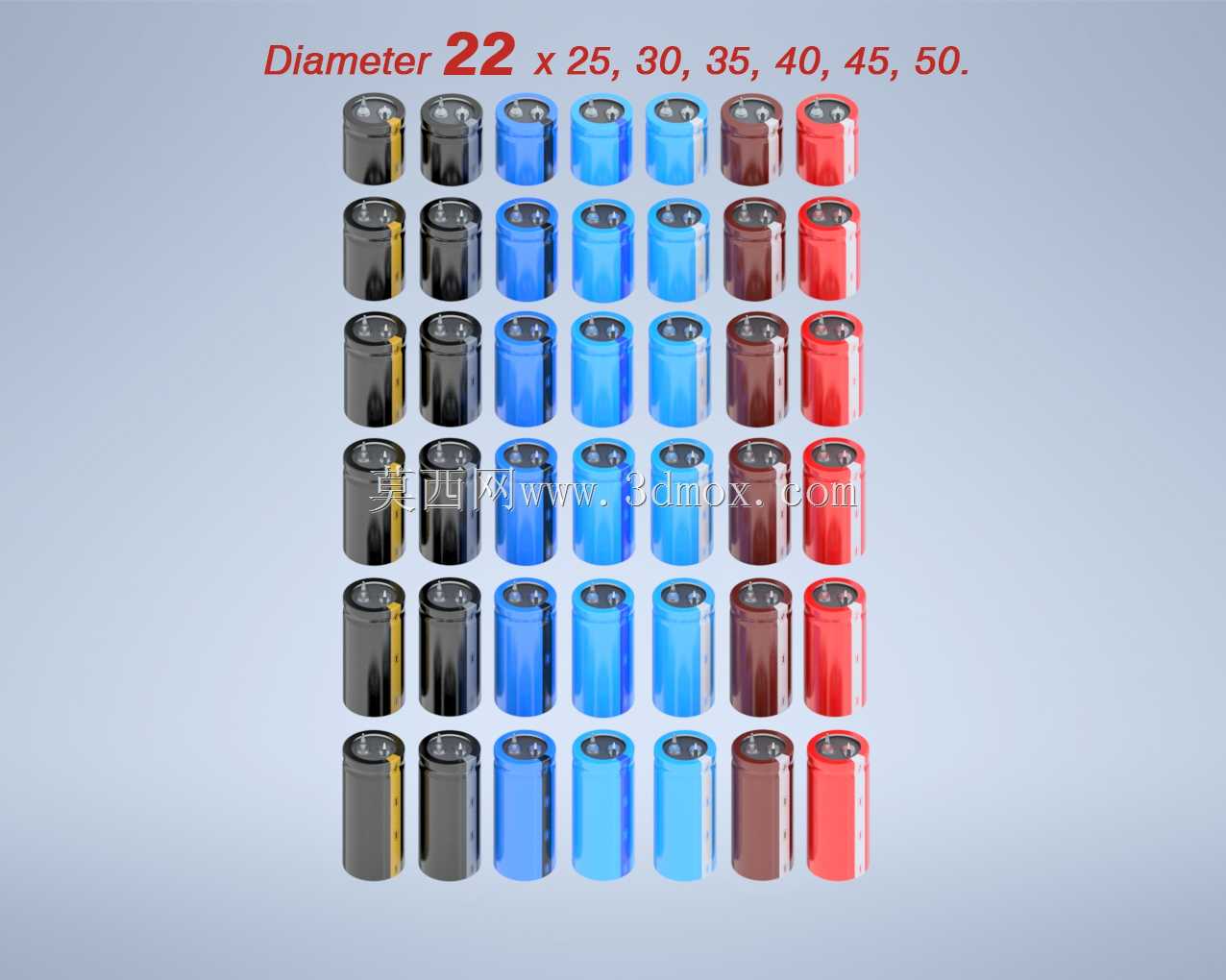

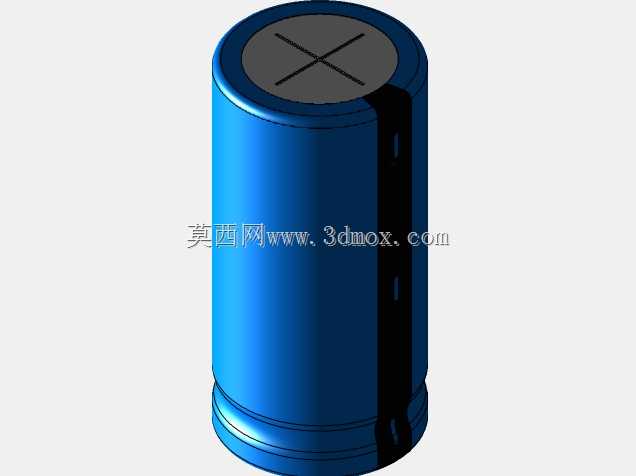

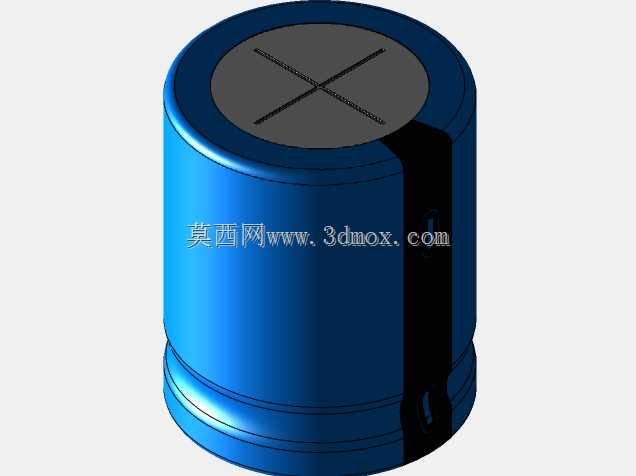

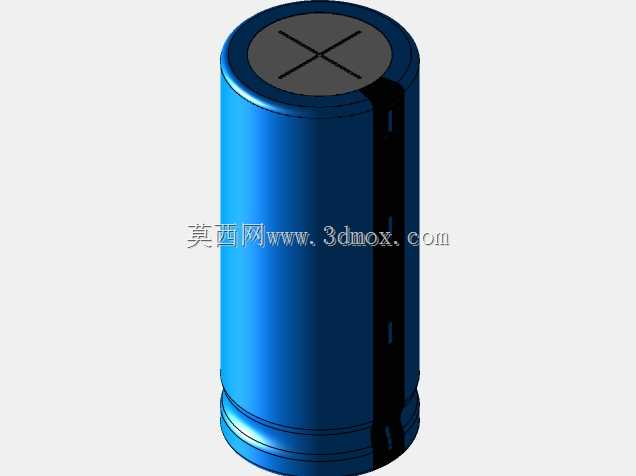

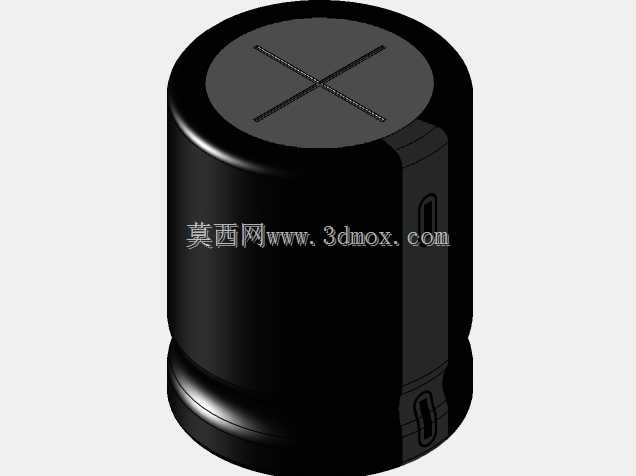

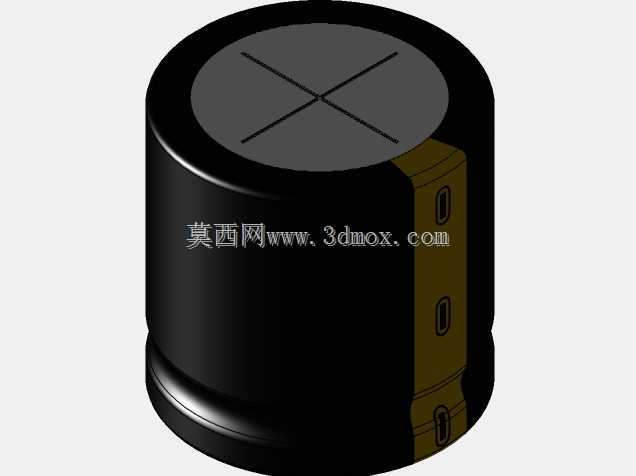

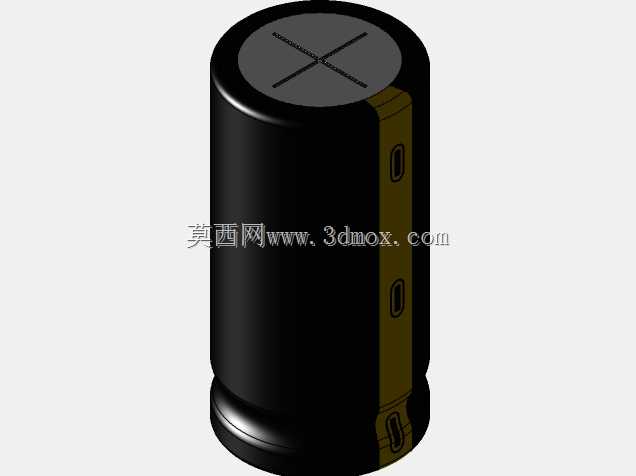

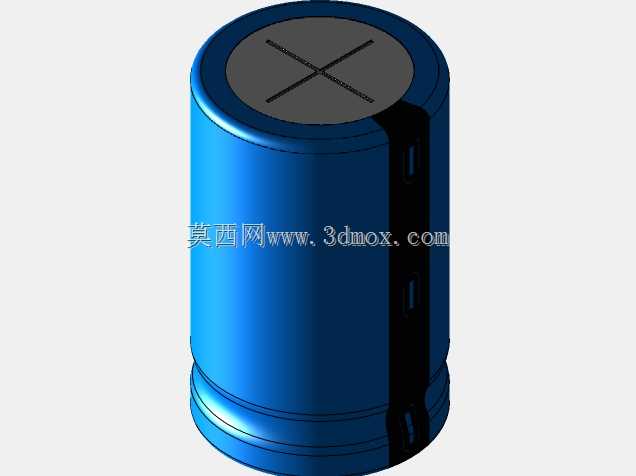

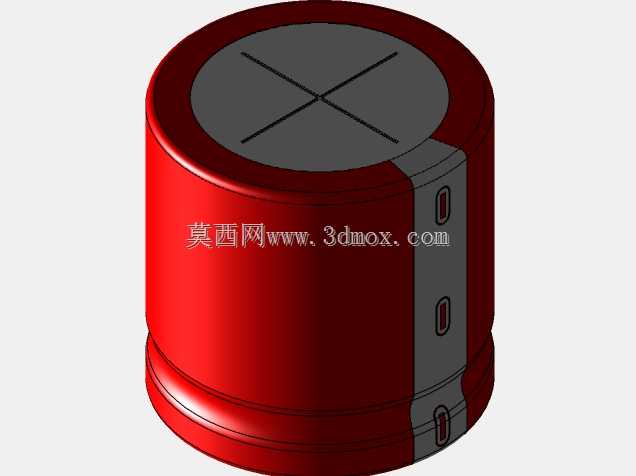

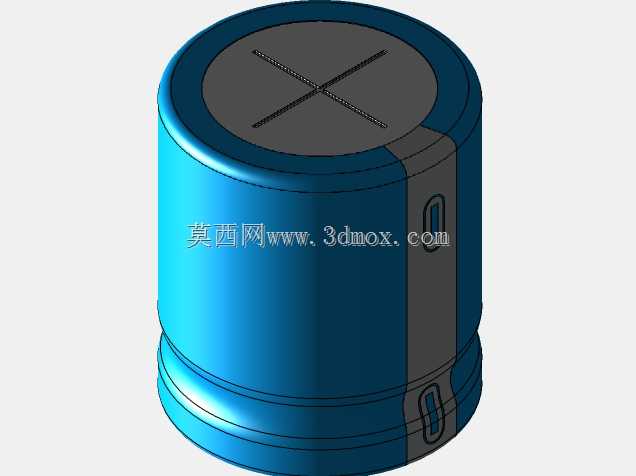

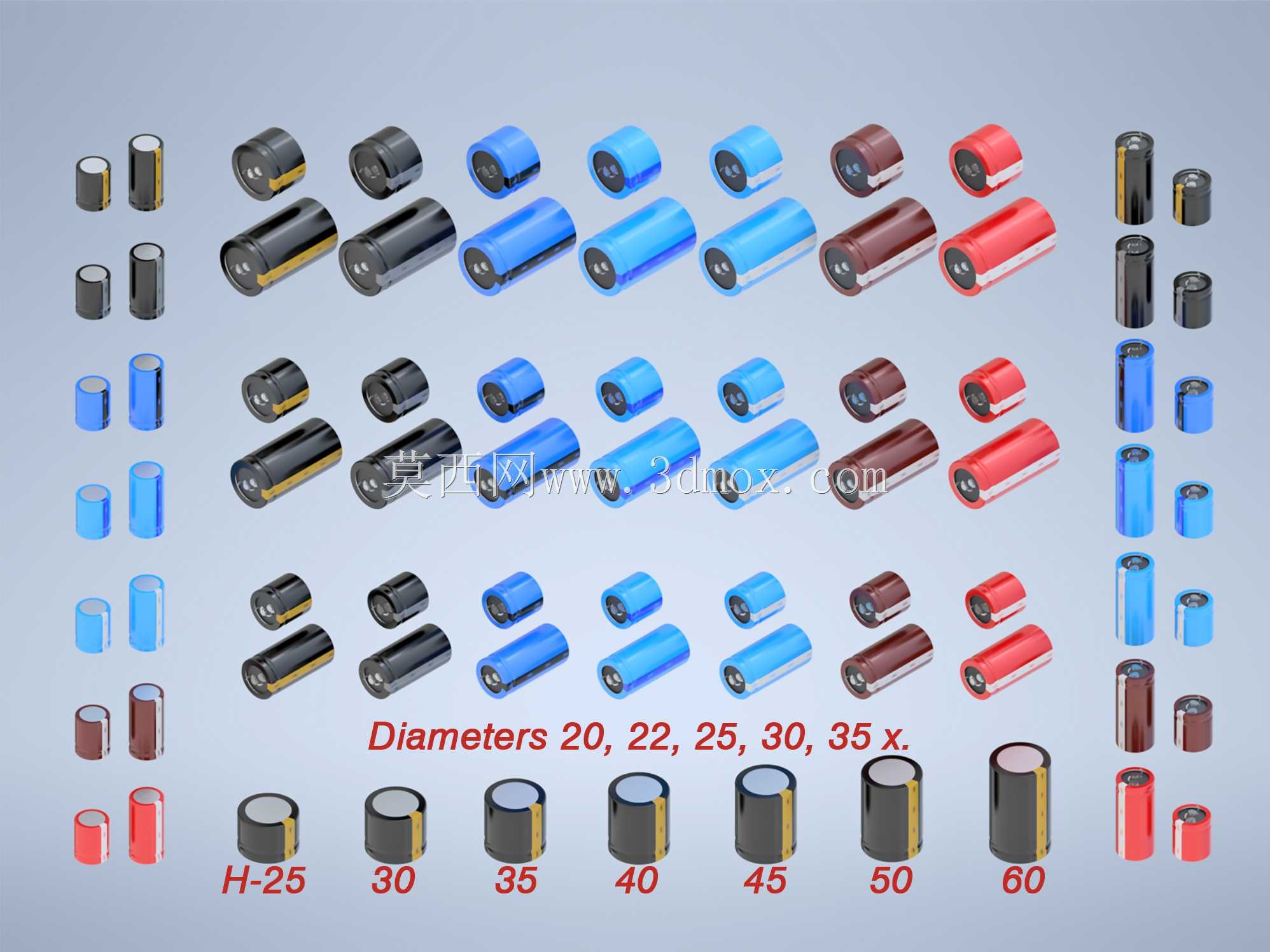

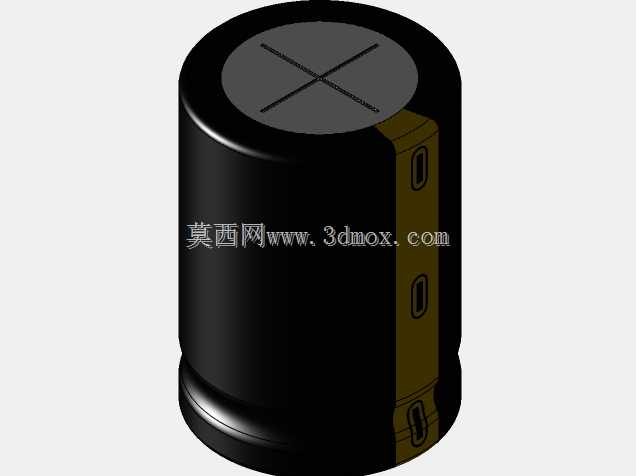

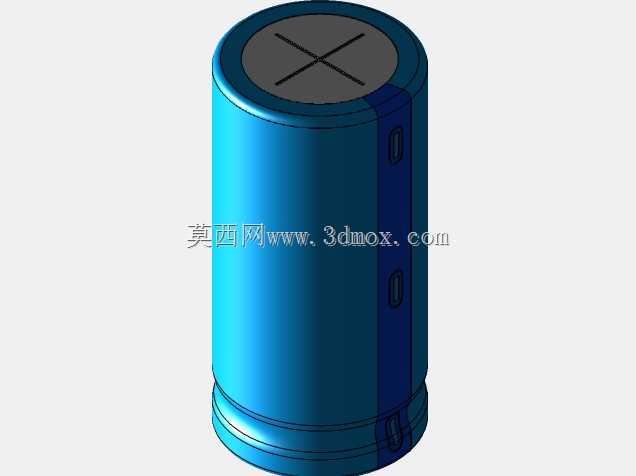

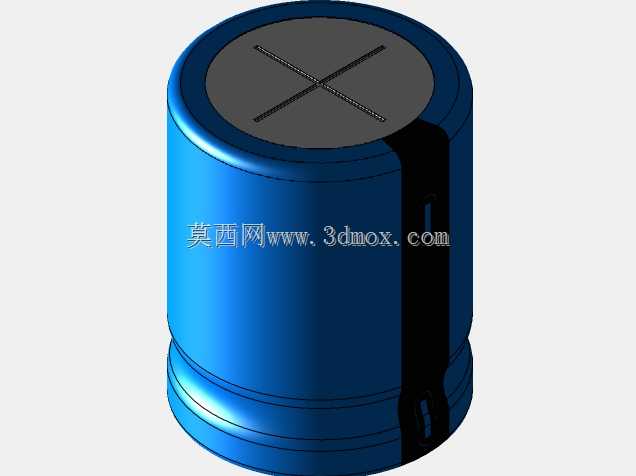

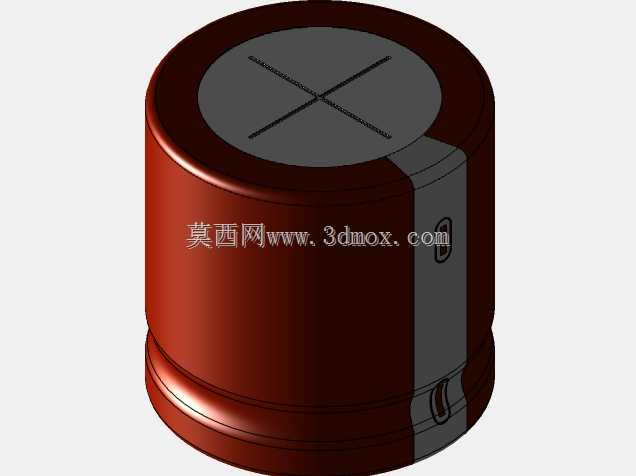

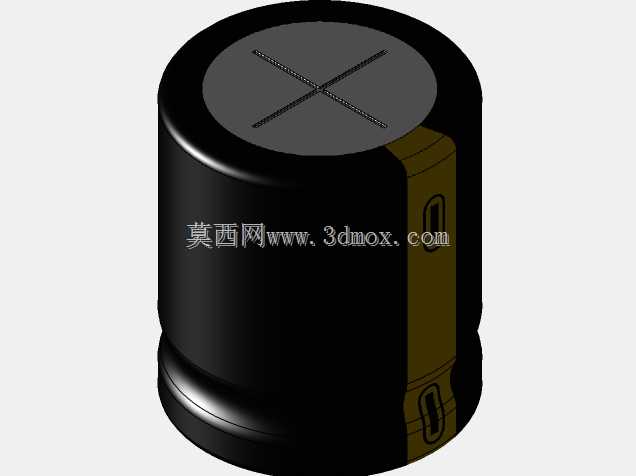

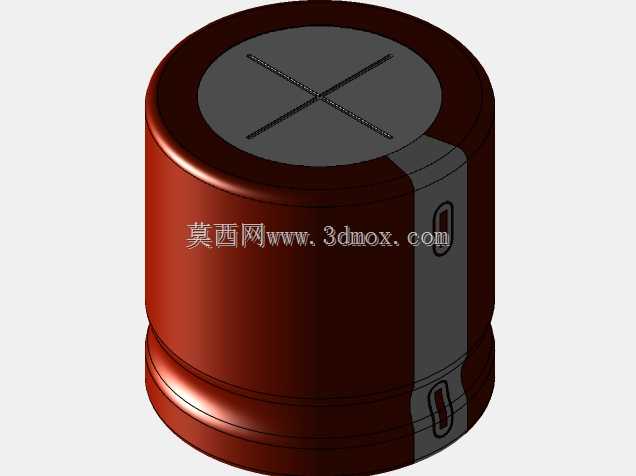

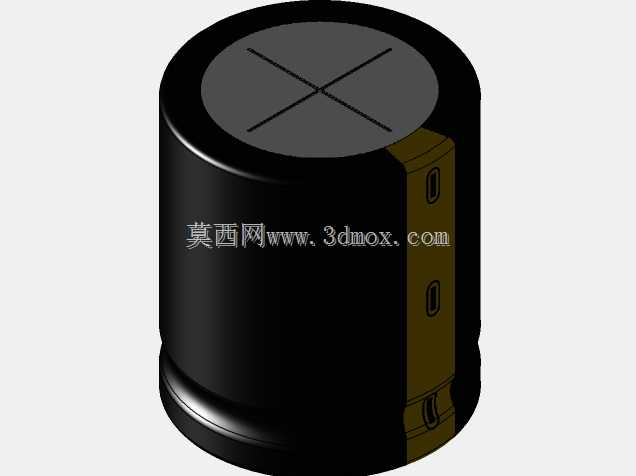

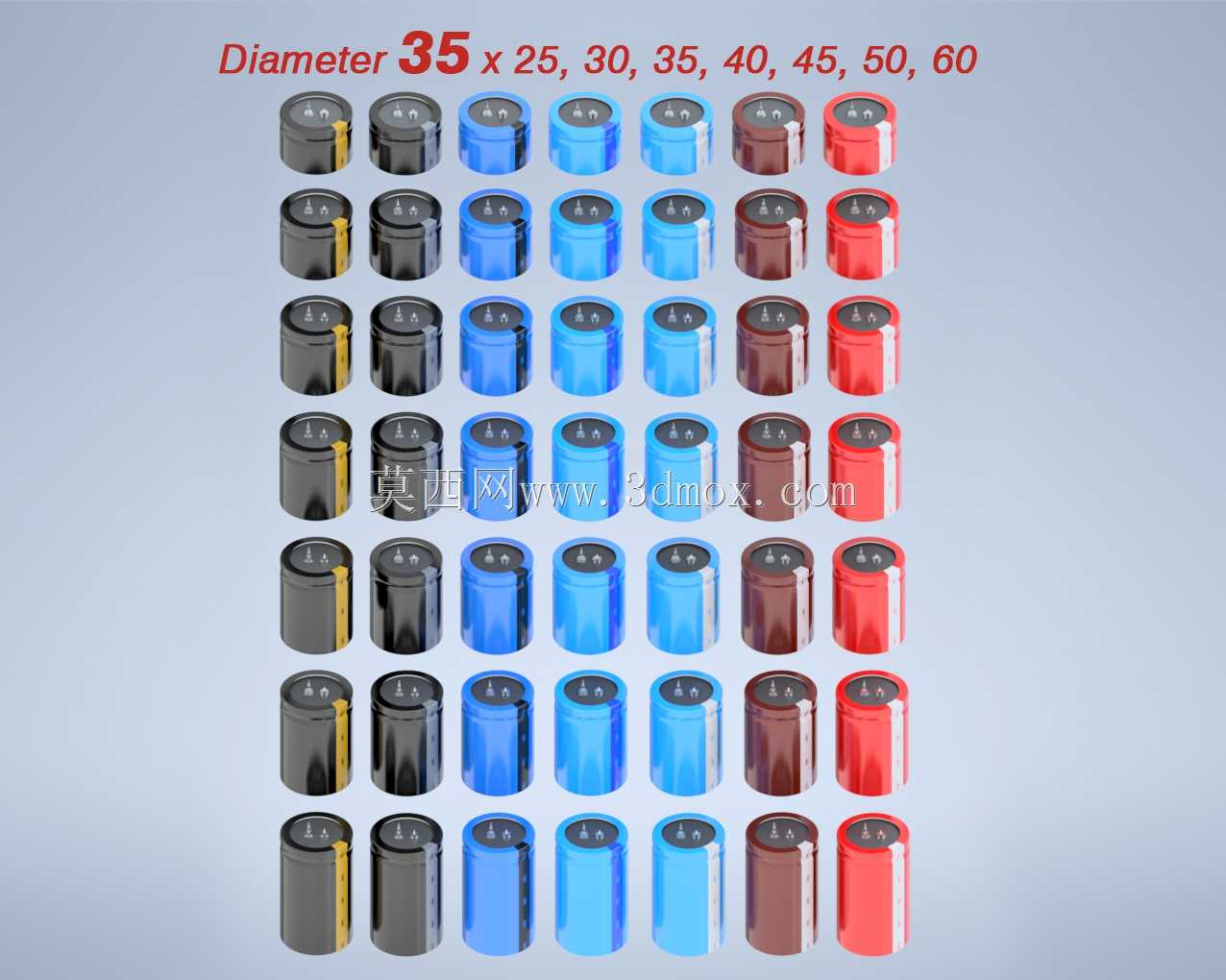

　　在PCB电路板布局设计工作中，直插式铝电解电容是电源滤波、信号耦合、储能退耦场景下的核心被动元件，很多刚入行的结构工程师在做板级布局时，经常忽略不同容值、耐压对应的电容本体尺寸差异，导致后期打样出现元件干涉、壳体无法合盖、波峰焊治具适配失败的问题，这组不同直径规格的电解电容三维模型，就是为了解决板级布局阶段的可视化校验问题而搭建的。这组模型覆盖了直径10mm、11mm、20mm、22mm、25mm、30mm、35mm的常用直插铝电解电容规格，对应不同容值与耐压等级的常规产品尺寸，建模时严格还原了直插电解电容的典型结构特征：顶部的防爆压痕槽、本体的塑封外壳色差、引脚的伸出长度与间距、底部的定位凸点都做了1:1的写实还原，

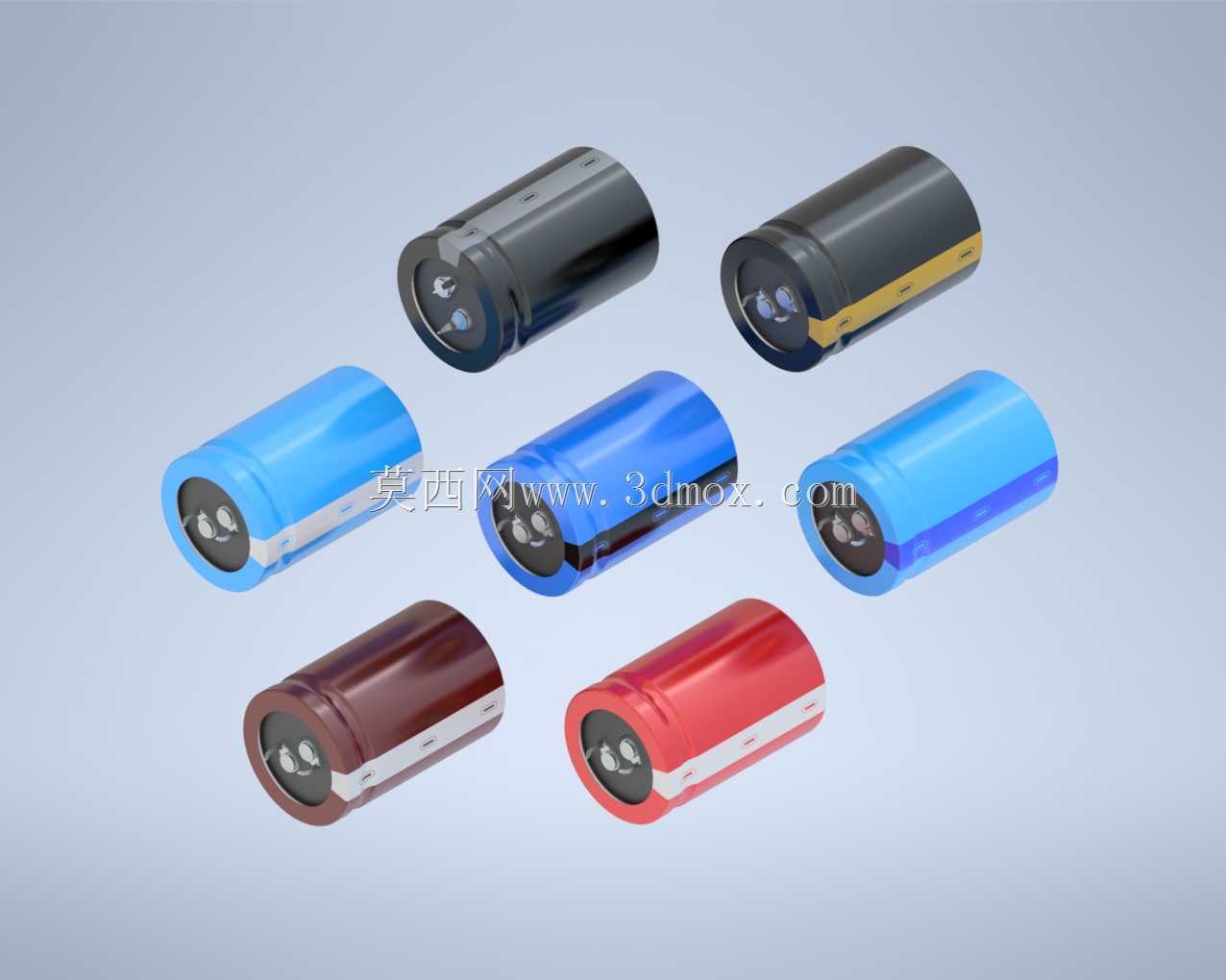

　　不同直径规格的本体高度也按照行业通用尺寸做了匹配，没有出现尺寸比例失调的问题。做电路板三维布局时，不需要额外查阅元件规格书，直接调用对应直径的模型放置到PCB封装对应的位置，就能直观校验电容和周边接插件、散热片、结构壳体的安全间隙，尤其是在高密度电源板、驱动板设计中，大容值电解电容的本体高度往往是板内空间占用的最高点，提前通过三维模型确认安装边界，能避免后期改板的时间成本。设计这类元件模型时，没有做过度的细节冗余，比如本体表面的丝印参数做了简化处理，既保留了视觉上的辨识度，又不会因为面数过多导致整个PCB装配体文件卡顿，不同颜色的外壳对应了常规电解电容的不同系列外观，布局时能快速区分不同功能回路的电容位置，

　　不用逐个点开元件属性确认参数。在做整机结构设计时，电容的安装空间预留是很容易出问题的环节，很多结构工程师只按照PCB封装的焊盘位置预留空间，忽略了电容本体的直径公差和引脚成型后的偏移量，这组模型按照行业通用的元件最大实体尺寸做了建模，预留了合理的安装间隙，调用模型做干涉检查时，能直接识别出空间不足的位置，不需要额外给元件加尺寸偏移量。另外在做产品渲染、装配工艺演示动画时，这组写实的电容模型也能直接使用，不需要再单独做外观处理，直插引脚的长度也按照常规波峰焊的引脚伸出长度做了设置，能直观展示引脚过波峰后的焊接状态，方便工艺人员提前评估治具的开孔位置和遮挡范围，避免出现焊接时电容本体被治具压伤、引脚吃锡长度不足的问题。
