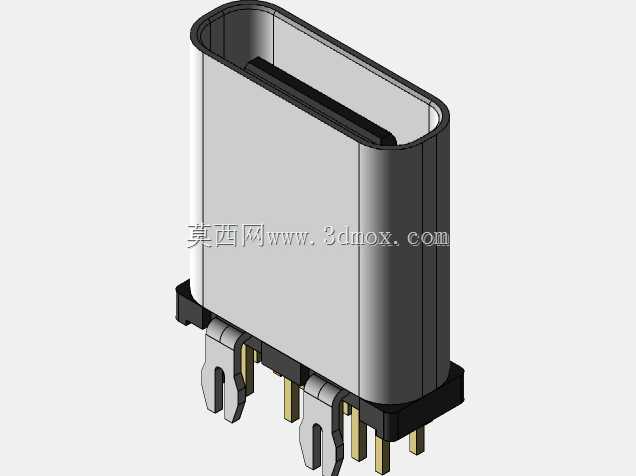

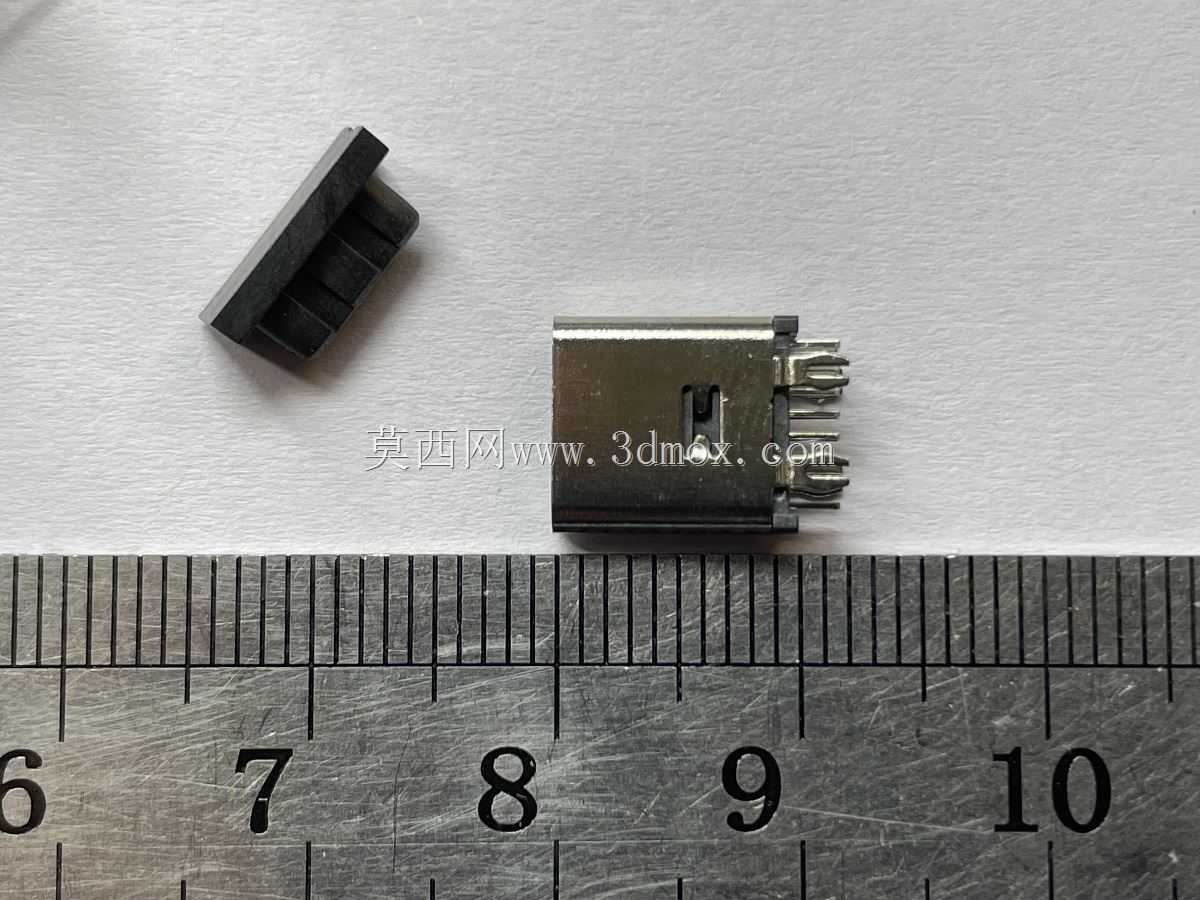

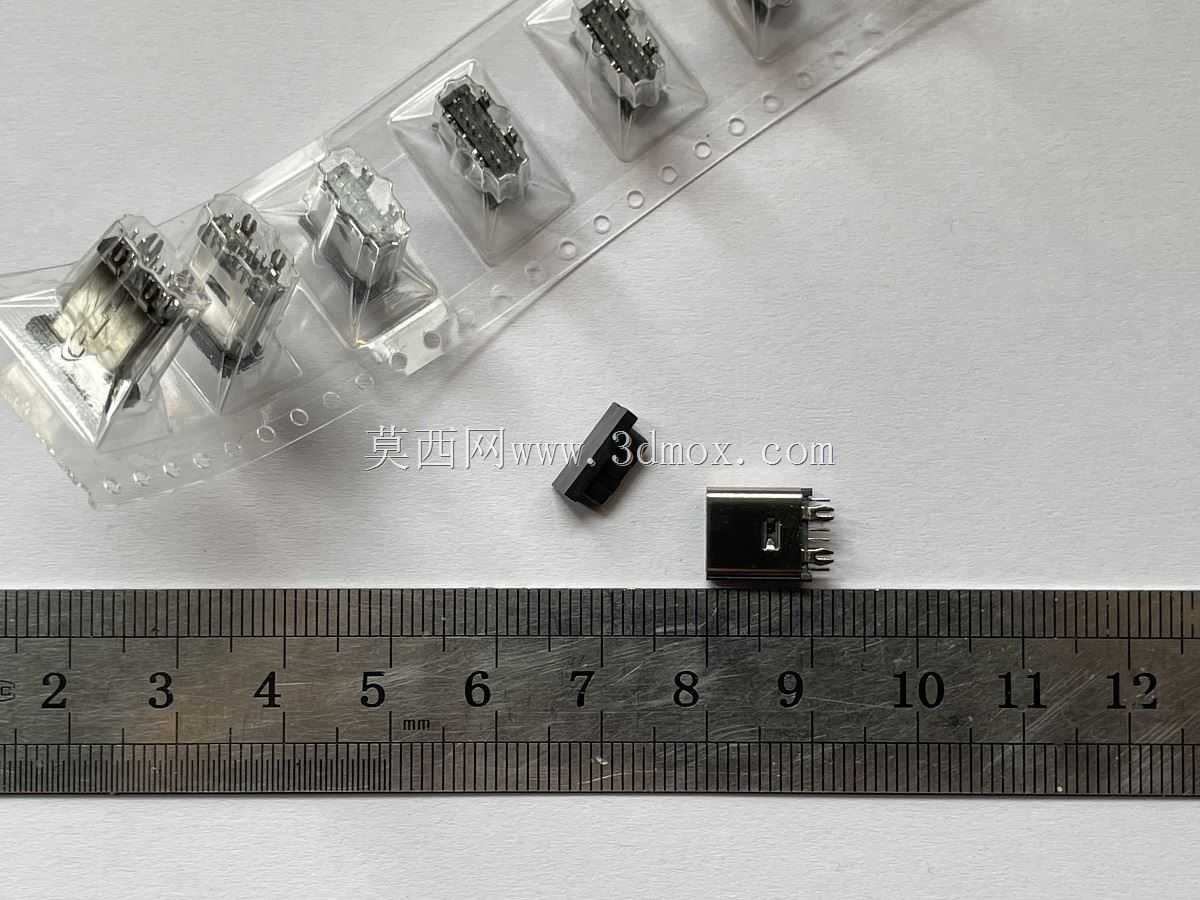

立式10mm高度Type-C接口连接器结构

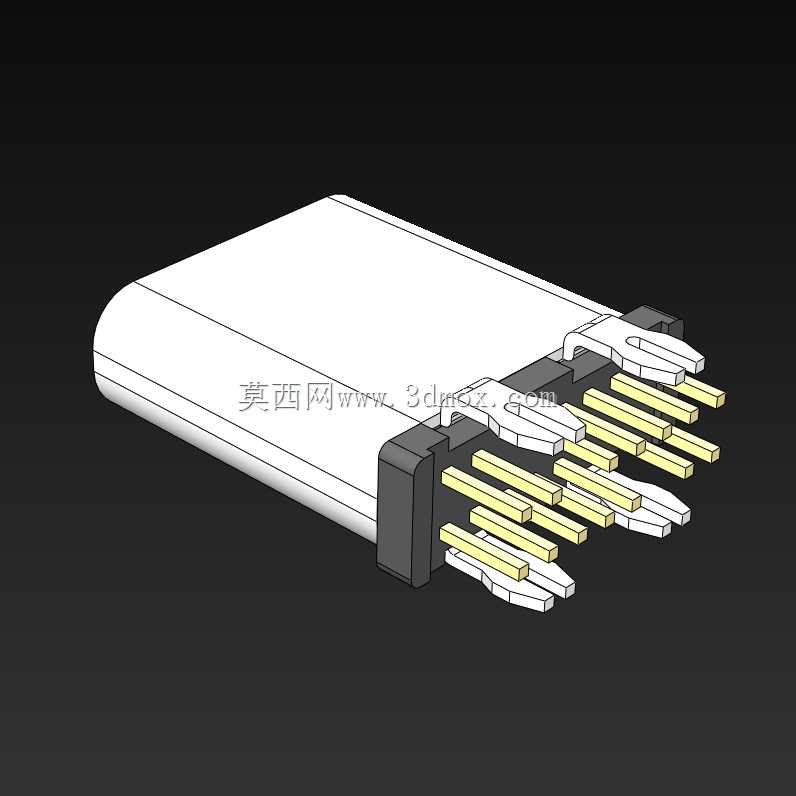

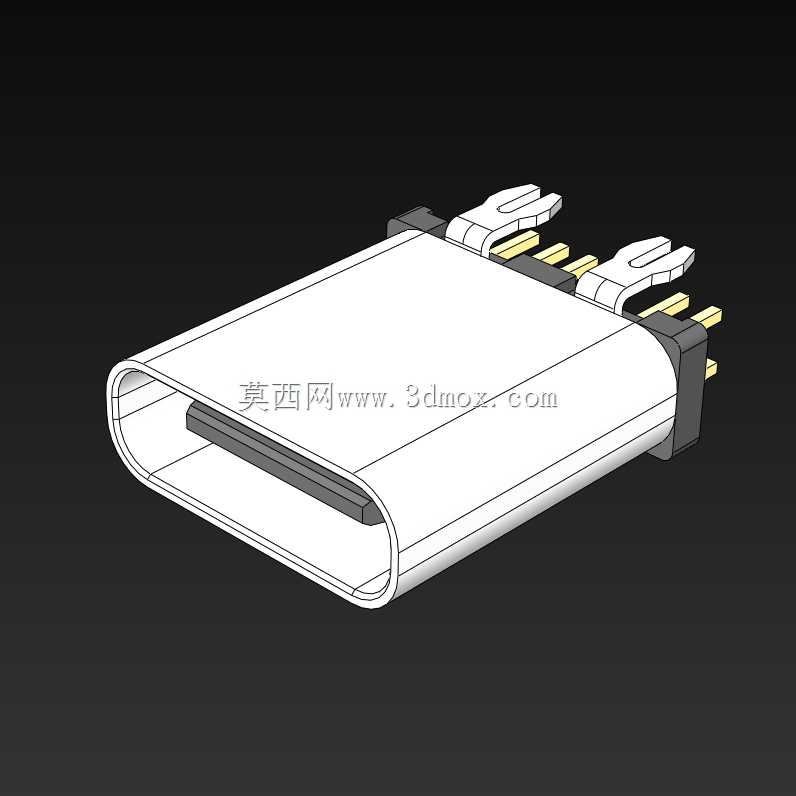

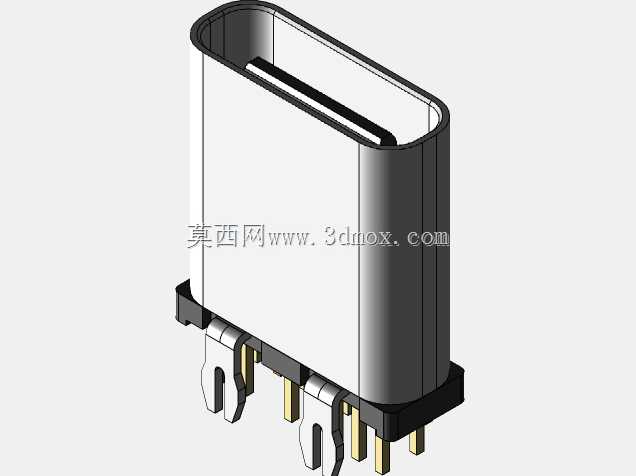

　　这款立式Type-C连接器在消费电子、工业控制板卡、便携检测设备领域应用十分广泛，日常做板级互联设计时，这类垂直板装的接口是绕不开的选型对象，尤其是板上空间局促、需要接口垂直于PCB板面布设的场景，10mm的总高度刚好适配多数薄型设备的壳体安装间隙，不会出现接口突出壳体过多或是内部干涉其他板上元件的问题。从结构设计来看，该款连接器采用金属外壳包裹绝缘胶芯的经典架构，金属外壳两侧带定位插脚，焊接时可以先插入PCB对应的定位孔完成预固定，避免过回流焊时接口偏移导致的对位不良，尾部的焊针采用交错排布设计，既保证了焊盘之间的安全电气间距，也能提升焊接后的结构拉扯强度，应对日常插拔时的侧向受力不会出现焊盘脱落的问题。

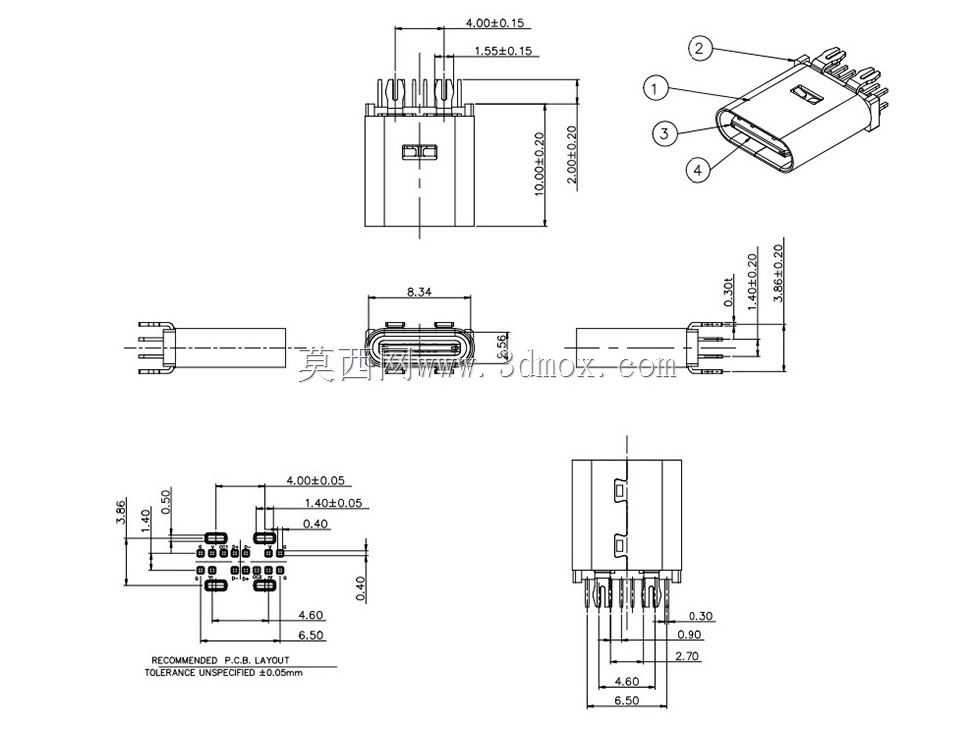

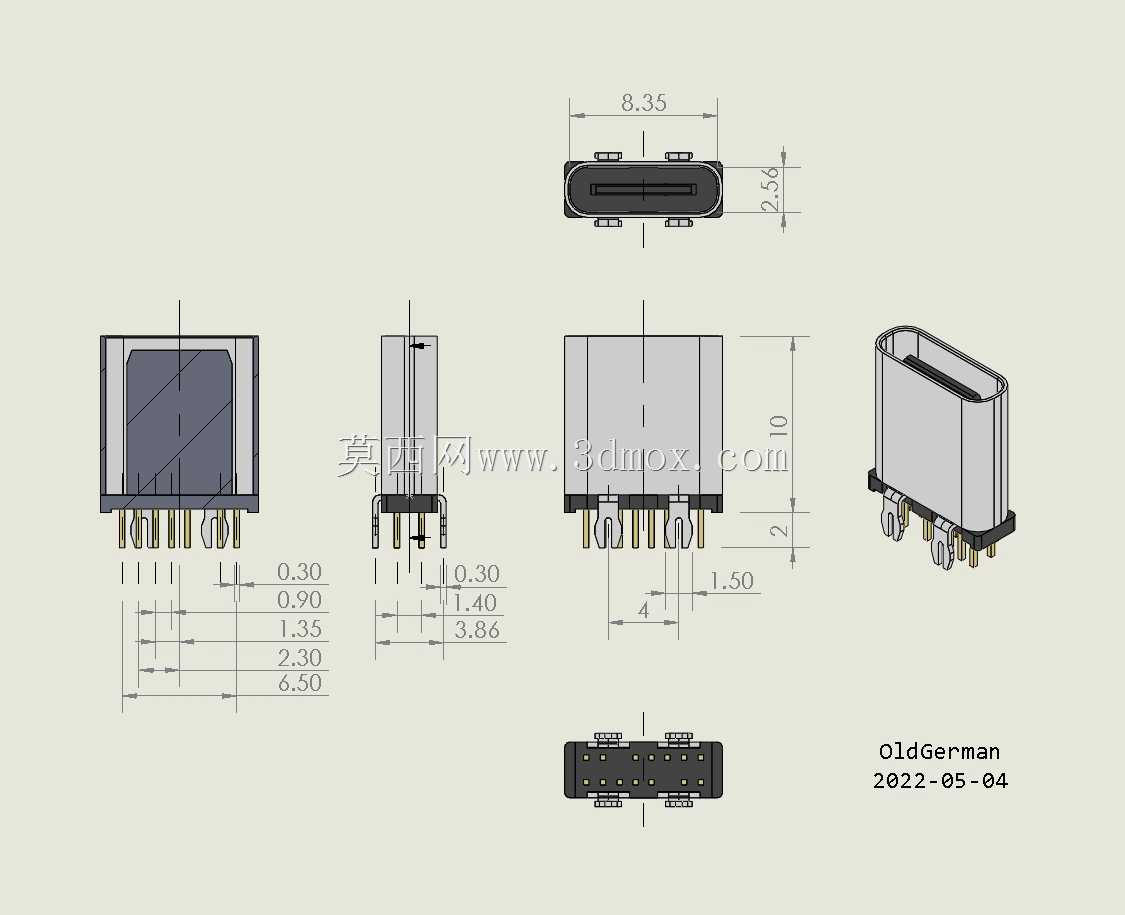

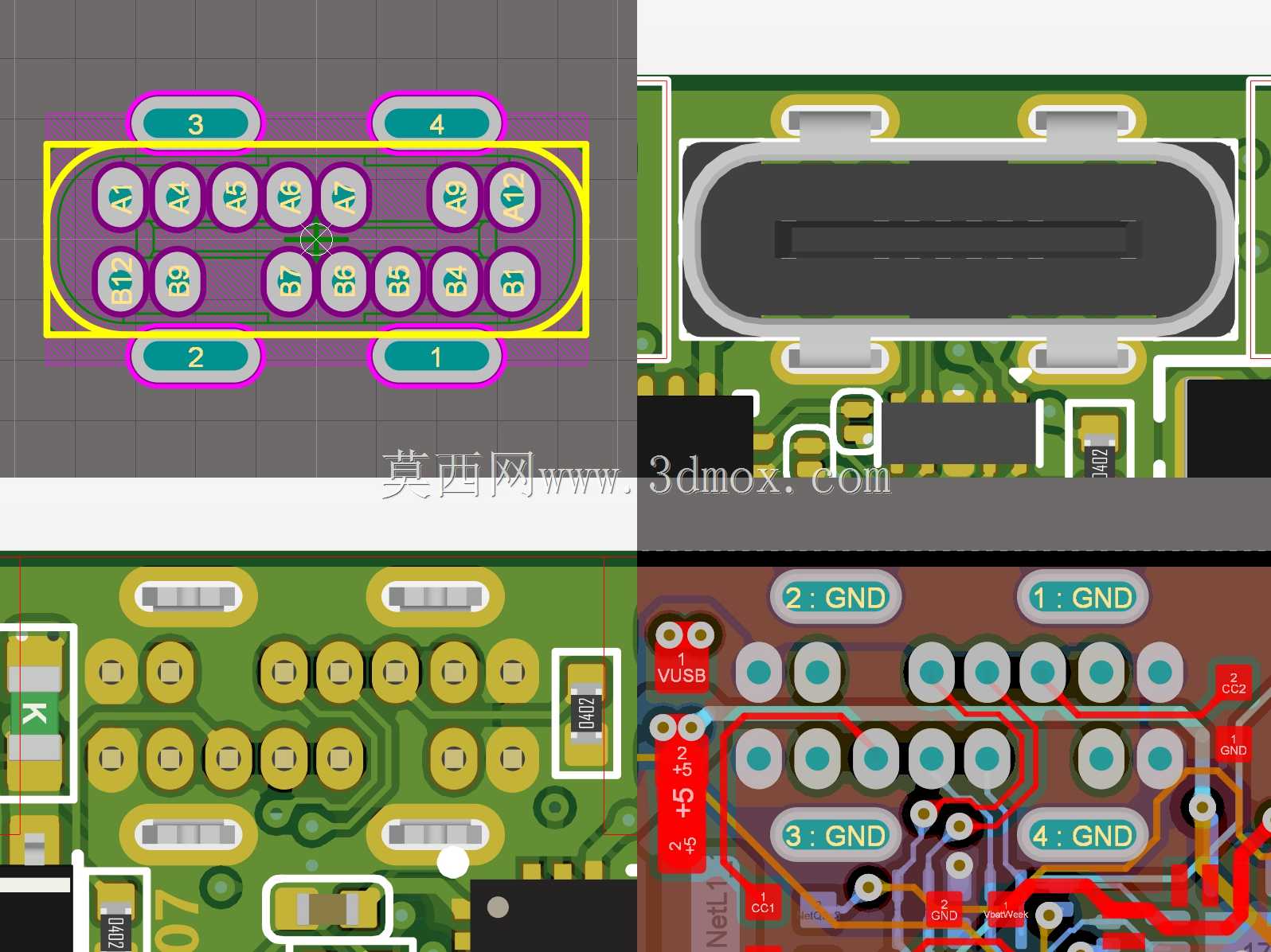

　　设计建模时需要重点关注安装边界的尺寸控制，首先是插板的引脚长度要匹配常规1.6mm板厚的PCB，伸出板面的焊脚长度控制在1.2-1.5mm区间，既保证焊锡充分浸润形成可靠焊点，也不会出现焊脚过长顶到壳体内部的其他结构；接口的插接端尺寸严格遵循Type-C规范的公差要求，插拔的导向倒角做在金属外壳的入口处，公头插入时可以自动导正，不会出现插偏顶坏胶芯内部弹片的问题。胶芯内部的接触弹片采用对称排布，支持正反插的功能特性，弹片的接触凸起高度控制在规范要求的范围内，保证公头插入后接触电阻稳定，不会出现接触不良导致的充电或者数据传输中断问题。做整机结构设计时，要注意在接口对应的壳体开孔处预留0.1-0.2mm的装配间隙，

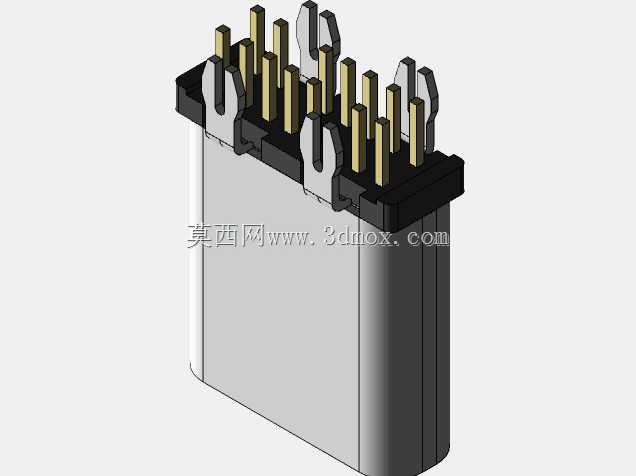

　　同时要考虑插拔时的受力支撑，最好在接口附近的壳体上做定位筋顶住连接器的金属外壳，分散插拔时的受力，避免所有力都作用在PCB焊盘上，长期使用后出现焊点开裂的问题。另外建模时还原了金属外壳的卡扣结构，外壳与绝缘胶芯之间通过卡扣实现紧配，不需要额外的铆接工序，组装时直接压合即可完成装配，适合批量生产的工艺要求，尾部的焊针共12个，覆盖了基础的充电与USB2.0数据传输需求，对于不需要全功能高速传输的设备来说，这款接口的配置刚好够用，不会造成功能冗余带来的成本上升。
