数控机床防护铣削舱门结构设计

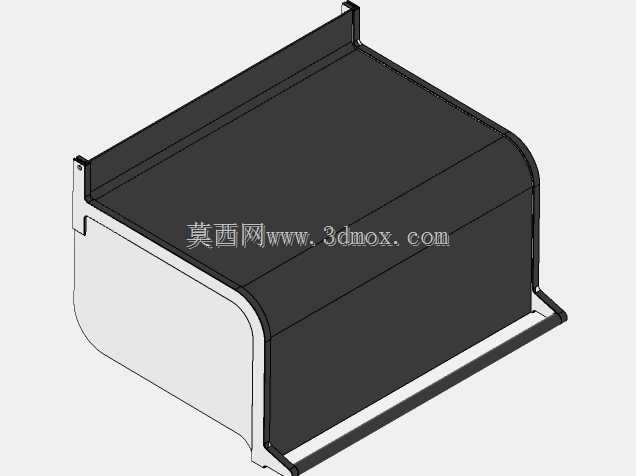

　　这款数控铣削设备的防护舱门，是面向中小型立式数控铣床加工场景设计的核心防护部件，主要作用是在设备执行铣削、钻削等加工作业时，封闭加工区域，阻隔高速飞溅的金属切屑、切削液雾，同时避免操作人员意外触碰高速运转的主轴与刀具，降低车间加工过程中的安全隐患。从结构设计来看，舱门采用上置滑动式布局，没有采用传统的侧开或者下翻结构，而是将滑动轨道集成在机床床身上部的防护壳体边缘，开合过程中不会占用机床正面的操作空间，操作人员在吊装工件、更换夹具的时候，不会被开启的舱门磕碰，也不会干涉工作台周边的工装摆放。舱门的主体框架采用刚性钣金折弯成型，观察区域选用高透的耐冲击防护板材，固定在框架的内嵌槽内，接缝处做了密封压条设计，能够有效阻挡高速切屑的冲击，

　　同时避免切削液从观察窗缝隙渗漏到机床外部，观察窗的高度覆盖了主轴的全行程范围，操作人员站在机床正前方，不需要调整站位就能完整观察到整个加工区域的刀具运行状态、工件切削情况，不需要额外加装辅助观察装置。舱门的下部做了向内收的折边结构，和机床工作台前部的排屑槽边缘形成错位配合，当舱门完全闭合时，折边刚好嵌入排屑槽的外侧挡边上方，切屑和切削液只会顺着舱门内壁滑落进排屑槽，不会堆积在舱门的滑动轨道上，大幅减少日常清理维护的工作量。设计过程中充分考虑了安装边界的适配性，舱门的整体安装基准面和机床上部防护壳体的安装面完全共面，不需要对原有床身结构做额外的打孔改造，滑动组件采用标准化的线性滑动副，后期维护更换的时候可以直接采购通用配件，

　　不需要定制特殊规格的零件。舱门的开合行程经过精准核算，完全开启时的开口宽度能够满足常规中小型工件、工装夹具的吊装进出需求，不会出现开口过小导致工件磕碰舱门边缘的问题，闭合时的锁紧位置刚好和机床的安全联锁触发点对齐，只有舱门完全闭合到位，设备的主轴启动回路才会接通，从硬件层面避免了舱门未关时设备误启动的风险。舱门的外部造型和机床整体的工业设计风格保持统一，上部的壳体做了圆弧过渡处理，没有尖锐的外角，避免车间内人员走动时磕碰受伤，表面采用耐磨的哑光喷涂处理，不容易沾染切削液和油污，日常清洁只需要用车间常规的擦拭布就能清理干净，不会残留顽固的污渍。在实际的加工场景中，这款舱门适配的数控铣床主要承担小型精密零件的铣削加工任务，

　　加工过程中会产生大量的高温细切屑，还有雾化的切削液，如果没有可靠的防护舱门，切屑很容易飞溅到车间通道上，造成人员滑倒或者烫伤，切削液雾扩散到车间空气中也会影响作业环境，这款舱门的密封结构能够将绝大部分切屑和切削液雾封闭在加工区域内，配合机床本身的排屑和油雾收集装置，能够有效改善车间的作业环境，同时降低日常清理的工作量。
