韦林炮闩锁紧结构三维数模

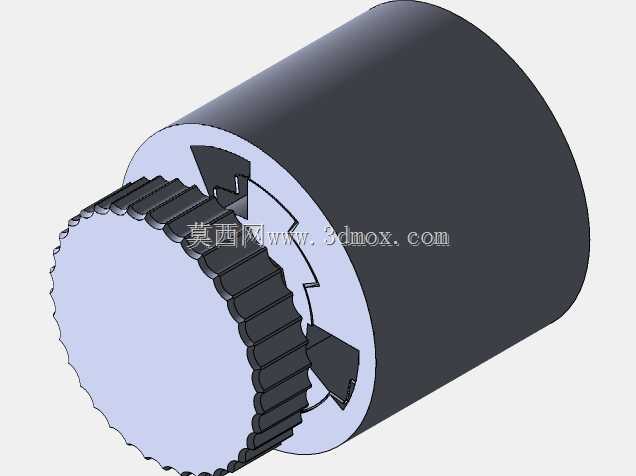

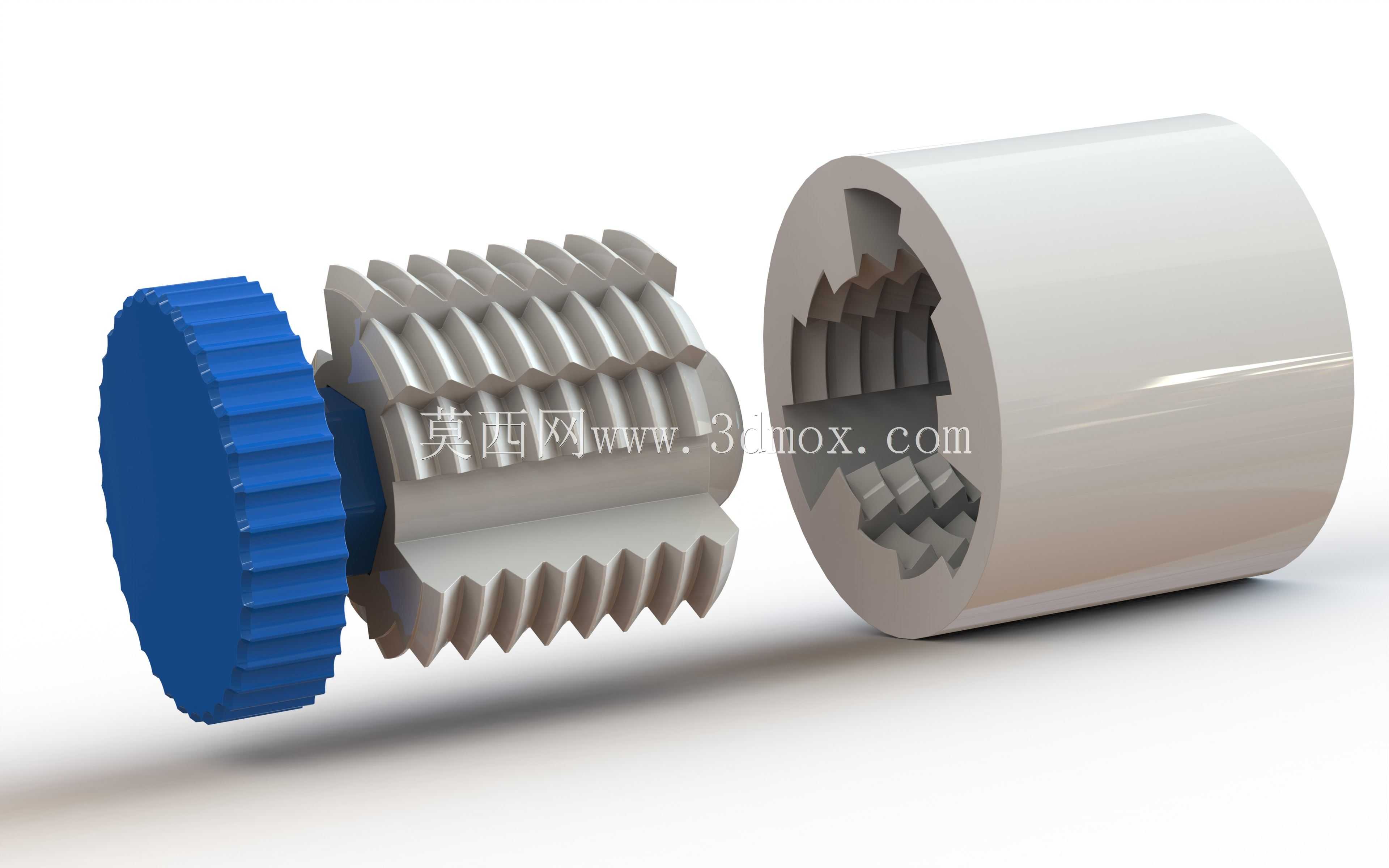

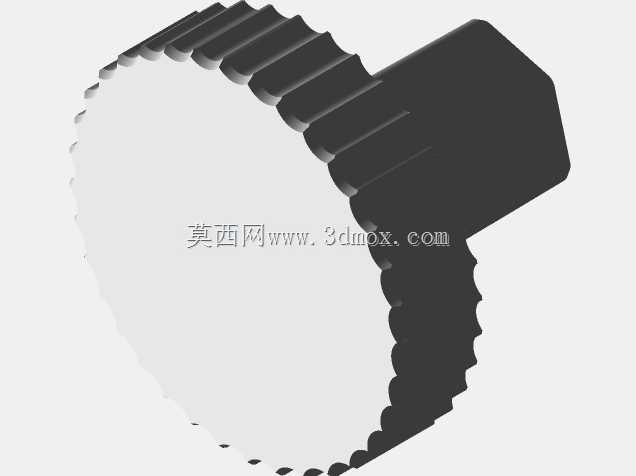

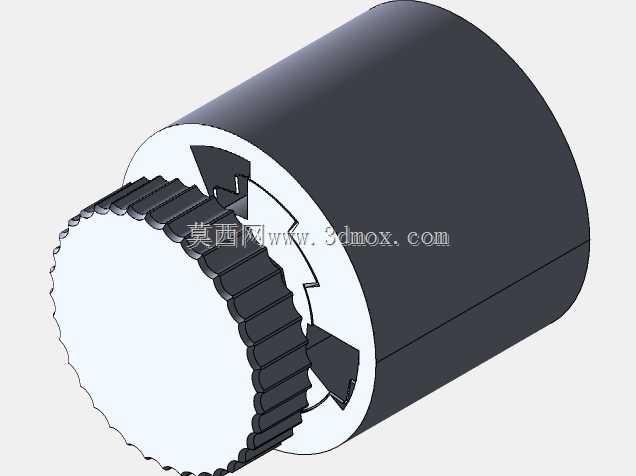

　　该结构为经典的韦林式炮闩锁紧组件，最早应用于大口径舰炮的炮尾闭锁场景，核心作用是在火炮击发时牢牢封闭炮膛尾部，承受发射药燃烧产生的超高膛压，同时在装填环节可快速旋开完成弹药装填，闭锁与开闩动作的顺畅度直接影响火炮的射速与射击安全性。整套组件采用断隔螺纹配合的设计逻辑，闩体上的外螺纹与炮尾内部的内螺纹并非整圈连续分布，而是按照固定角度间隔分段加工，当闩体插入炮尾对应内孔后，仅需旋转较小角度即可让内外螺纹完全啮合实现刚性闭锁，相比传统整圈螺纹旋合的炮闩结构，开闭锁动作行程缩短70%以上，大幅提升了大口径火炮的装填操作效率。从结构细节来看，组件分为三个核心部分：端部的滚花操作旋钮采用直纹滚花工艺处理，

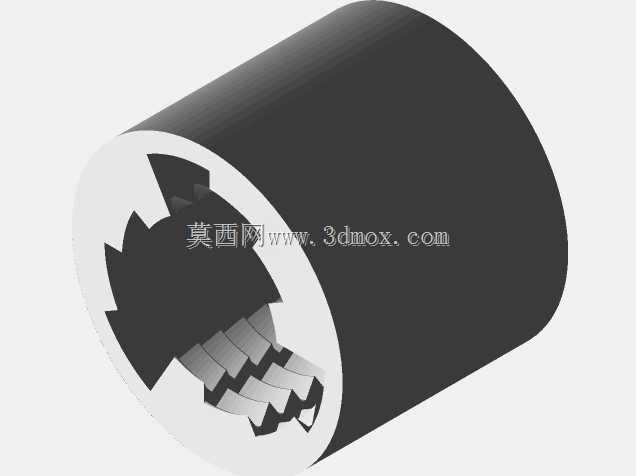

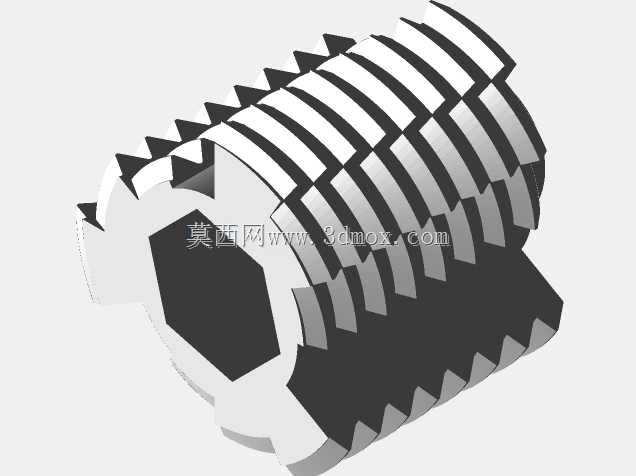

　　表面的等距齿槽可在手动操作时提供足够摩擦力，避免戴防护手套操作时出现打滑，旋钮与中间的螺纹闩体采用同轴定位设计，保证旋转操作时的同轴度，避免闩体偏磨；中间的闩体段加工有分段式梯形螺纹，牙型角度经过优化，既保证啮合时的接触面积足够分散膛压带来的轴向载荷，又能减少旋转时的摩擦阻力，螺纹段的起始端做了倒角导向处理，方便闩体快速对准炮尾的内螺纹槽；外侧的炮尾衬套内部加工有对应分段的内螺纹，衬套的外圆为光滑圆柱面，可直接压入炮尾的安装孔内，衬套端面加工有定位止口，保证安装后内螺纹的起始角度与开闩限位位置精准匹配。建模过程中严格遵循实际零件的配合公差要求，内外螺纹的啮合间隙控制在合理范围，既可以模拟实际装配时的顺畅滑动，

　　也能还原闭锁后螺纹面的贴合状态；滚花部分的齿形参数按照手动操作件的通用标准设计，齿距与齿深符合人体工程学操作要求；所有棱边都做了符合军工零件规范的倒角处理，避免应力集中导致的零件开裂，同时消除加工毛刺带来的操作安全隐患。该结构除了传统火炮应用场景外，其断隔螺纹快速锁紧的设计思路也可迁移到高压容器快开舱门、重型管道快速盲板、试验设备耐压舱盖等需要频繁开闭且承受较高轴向载荷的工业场景，建模时还原的配合关系与尺寸边界，可直接作为同类快开锁紧结构的设计参考，帮助设计人员快速验证螺纹分段角度、啮合长度、操作行程等核心参数的合理性，减少实物样机的反复试错成本。
