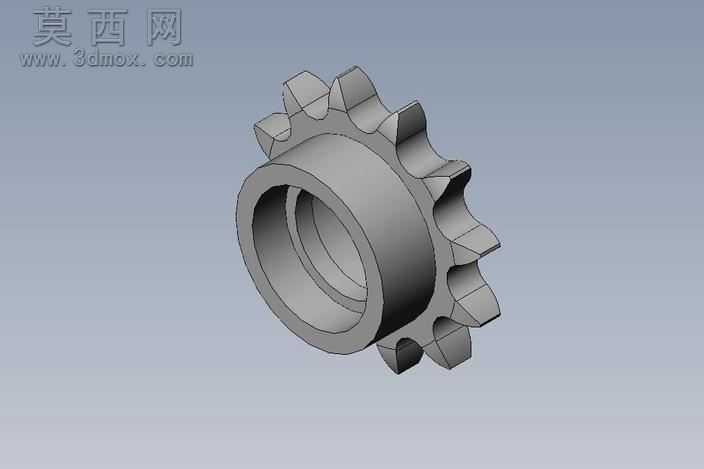

段斯克12齿链轮三维结构设计模型

本模型为链传动系统核心配套的12齿链轮结构，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计中链轮的齿形规范，从基准轴、基准面的搭建开始，先绘制链轮内孔的回转截面，通过旋转凸台命令生成带台阶的轮毂基体，轮毂部分设计有适配安装轴的通孔，孔壁预留了键槽安装位的结构特征，保证后续与传动轴装配时的周向固定可靠性。齿形部分通过精确计算节距、齿顶圆、齿根圆参数，先绘制单个轮齿的截面轮廓，通过拉伸生成单个轮齿实体后，采用圆周阵列命令围绕轮毂中心轴均匀阵列12个轮齿，每个轮齿的齿廓曲线做了平滑过渡处理，避免应力集中问题，齿槽部分做了圆角优化，保证链条滚子啮合时的顺畅度，减少运行过程中的磨损。模型完成后对实体进行了材质赋予，整体采用合金钢材质属性，设置了符合金属零件的粗糙度参数，通过渲染环境搭建，呈现出金属机加工后的哑光金属质感，轮毂的内孔壁、轮齿的啮合面都做了不同的表面质感区分，还原实际机加工零件的表面特征。结构设计上，轮毂部分做了加厚处理，保证链轮整体的结构强度，轮齿与轮毂的衔接处做了过渡圆角，避免应力集中导致的轮齿断裂风险，整体结构紧凑，尺寸参数符合对应规格链条的啮合要求，可直接用于链传动机构的装配仿真、运动干涉检查，也可作为机械设计教学中链轮建模的参考案例，模型的所有特征均保留建模历史，可根据实际使用需求修改齿数、节距、内孔直径等参数，适配不同的链传动设计场景。
