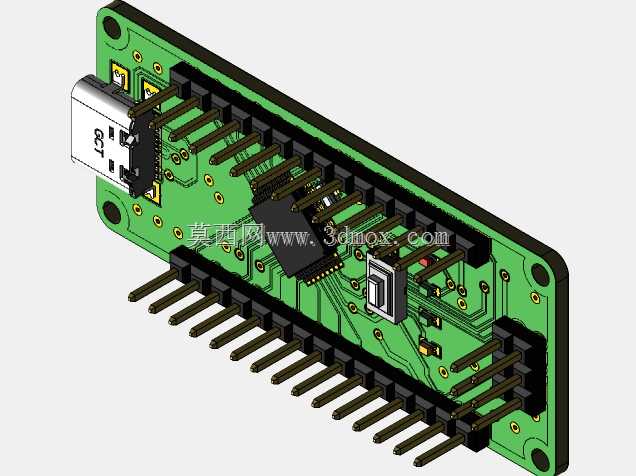

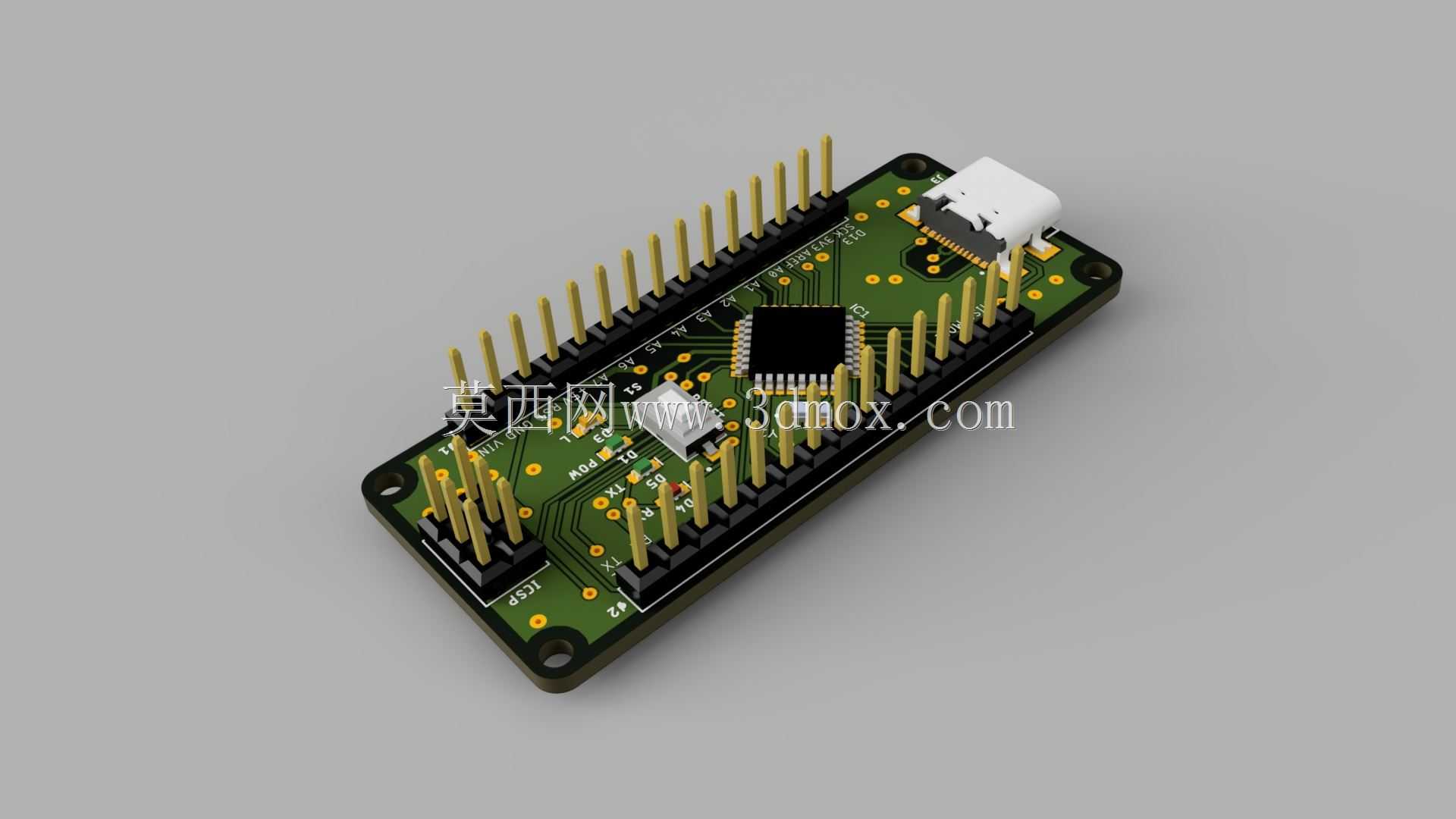

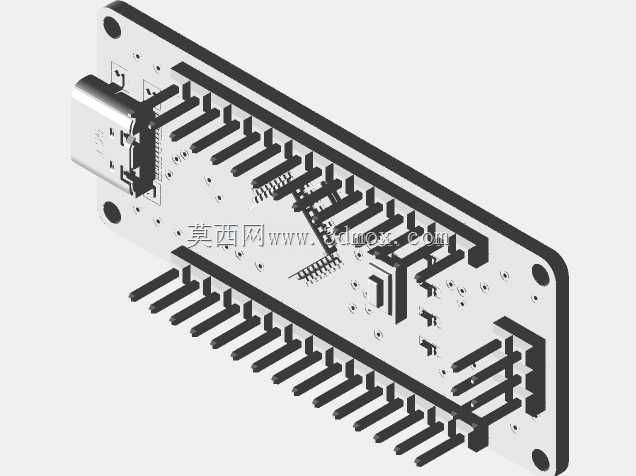

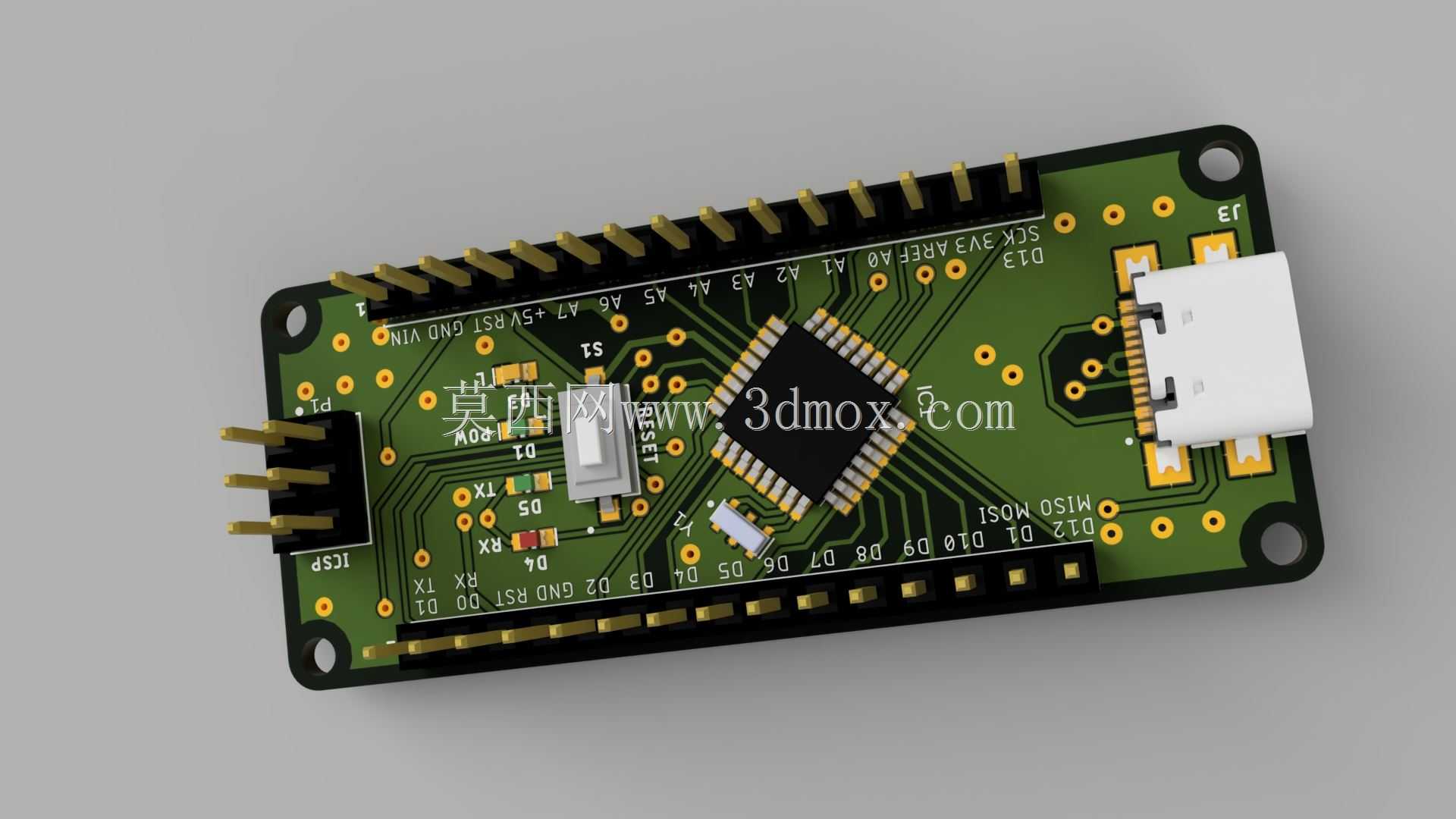

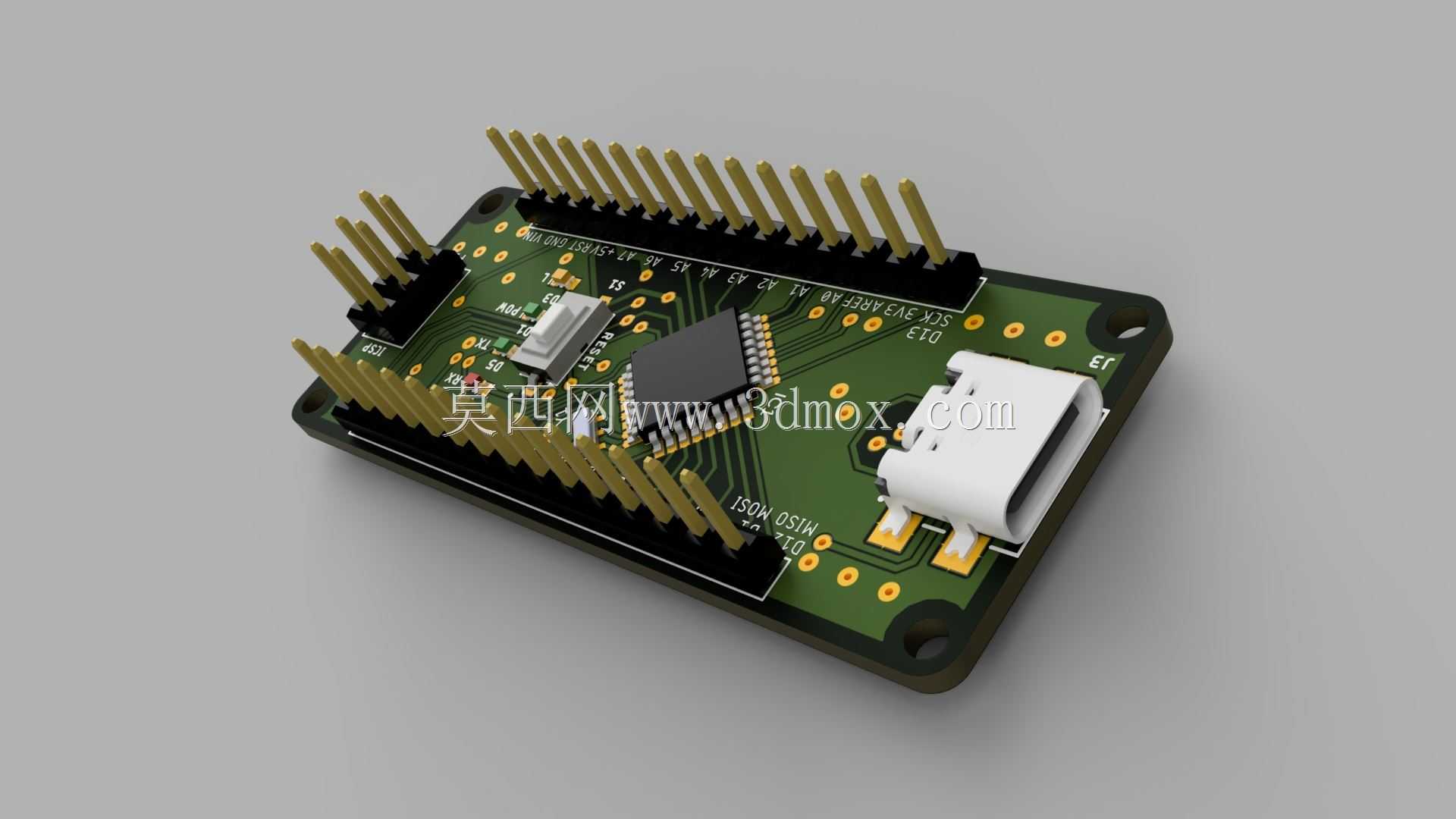

带Type-C接口的Arduino Nano开发板结构设计

　　这款带Type-C接口的Arduino Nano开发板结构，是针对原有Mini USB接口版本的硬件迭代设计，核心围绕嵌入式开发场景的实际使用痛点做结构优化，适配当下主流消费电子的通用接口生态，降低开发者的线材适配成本。从实际应用场景来看，该开发板可直接嵌入小型智能硬件原型、学生课程设计作品、小型工业传感节点、DIY创意电子装置中，作为核心控制单元承担信号采集、逻辑运算、外设驱动的核心作用，相比传统版本无需额外准备老旧的Mini USB线材，直接使用手机、平板通用的Type-C线即可完成程序烧录与串口通讯，大幅提升现场调试的便捷性。

　　从结构设计思路来看，整体板型完全兼容原有Arduino Nano的安装孔位与排针布局，所有引脚定义与原版保持一致，原有适配Nano的扩展板、焊接底座、安装支架均可直接通用，不会给存量用户带来替换成本。板载Type-C接口采用沉板贴片封装结构，接口外壳与PCB板边齐平，插拔时的受力直接传导至PCB基材，避免长期插拔导致的焊盘脱落问题，接口周围预留了0.3mm的工艺间隙，可兼容不同厚度的Type-C公头外壳，不会出现插不到位或者卡滞的问题。排针采用标准2.54mm间距直插排针，两侧排针的外边缘距离控制在18mm，板体总长度45mm，安装孔采用直径3.2mm的非金属化孔，孔中心距板边2mm，可直接通过M3铜柱固定在各类设备壳体内部，安装边界清晰，不会和周边的电容、接口元件产生干涉。

　　板上元件布局遵循信号流向规则，USB接口旁放置ESD保护器件与滤波电容，缩短高频信号路径，减少信号干扰；主控制芯片放置在板体中心区域，四周预留足够的散热空间，所有贴片元件的焊盘均按照回流焊工艺要求设计阻焊与钢网开口，兼顾手工焊接与批量贴片的工艺可行性。板体四角做R1.5mm圆角处理，避免安装时划手或者划破绝缘线材，PCB厚度采用标准1.6mm规格，兼顾结构强度与柔性，适配常规的排针焊接与外壳卡槽固定方式。在实际选型适配时，该结构可直接匹配常规的塑料外壳、亚克力堆叠支架，不需要额外修改安装尺寸，对于做小型智能装置开发的结构工程师来说，可直接调取该模型完成整体设备的布局装配，不需要重新测绘开发板尺寸，大幅缩短原型开发的结构设计周期。
