高功率密度紧凑型行星齿轮传动结构

项目分类:齿轮 发布时间:2024-02-04 ID:732871
  • 高功率密度紧凑型行星齿轮传动结构
  • 高功率密度紧凑型行星齿轮传动结构

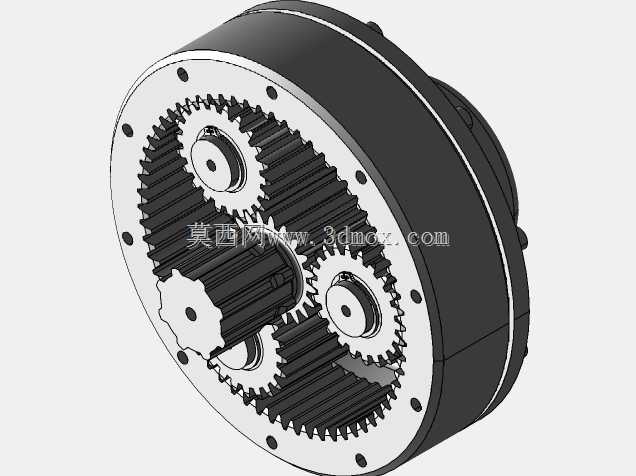

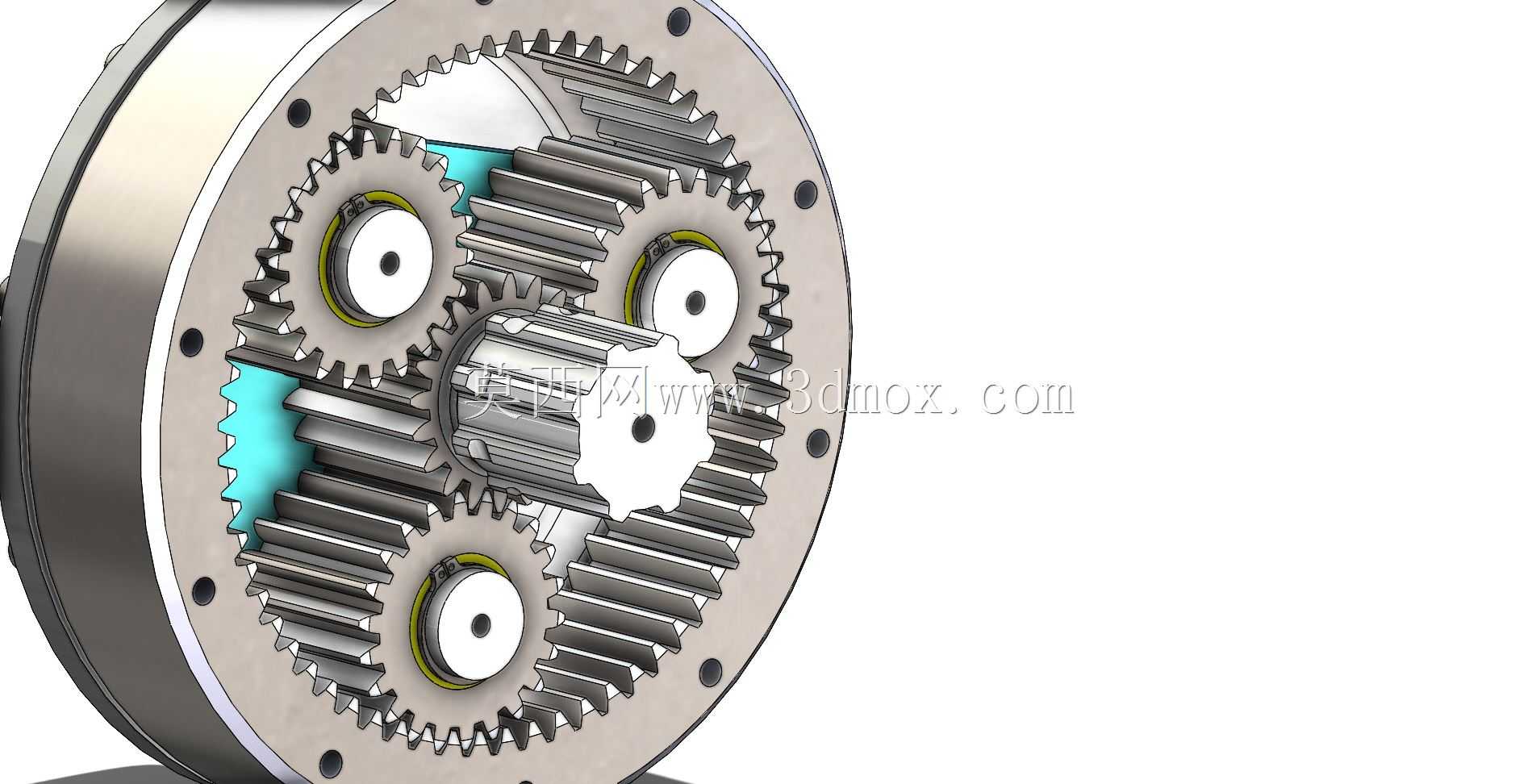

  这套行星齿轮传动结构,核心采用太阳轮输入、行星架输出、内齿圈固定的经典NGW轮系布局,在有限的径向安装空间内实现大减速比动力传输,是当前紧凑空间动力减速场景下应用极广的传动方案。从实际工程落地场景来看,这类轮系结构最早在航空航天伺服机构中普及,核心原因是同等减速比、同等承载能力下,行星轮系的径向尺寸仅为定轴轮系减速器的60%左右,轴向尺寸也能压缩40%以上,完全适配机载设备对安装空间、自重的严苛要求。随着加工工艺成熟,这类结构已经下沉到工业机器人关节、新能源汽车电驱系统、高端机床进给轴、自动化生产线伺服工位等多个场景,比如工业机器人的关节驱动,需要在极小的关节空间内集成伺服电机、制动单元、减速机构、位置反馈元件,行星轮系的同轴输出特性可以让动力输入、输出轴线完全重合,大幅简化关节的支撑结构设计,避免额外的偏载力矩作用在支撑轴承上。

  从设计逻辑来看,这套结构采用三个行星轮周向均布的承载方案,相比单行星轮或双行星轮布局,三个行星轮可以同时分担输入扭矩的载荷,单个轮齿承受的接触应力、弯曲应力能降低40%以上,同时周向均布的啮合点可以抵消部分齿轮啮合产生的径向力,降低输入、输出端支撑轴承的径向载荷,延长轴承的实际使用寿命。设计过程中需要严格控制行星轮的销孔位置度,通常位置度公差需要控制在0.02mm以内,否则会出现个别行星轮承载过载、齿面偏磨的问题,同时太阳轮采用浮动设计,不做额外的径向约束,依靠三个行星轮的啮合作用力自动找正中心,补偿加工、装配过程中产生的累积误差,避免出现卡滞、传动效率下降的问题。内齿圈采用与外壳集成的设计方案,直接在壳体内部加工内齿形,省去了额外的齿圈固定连接件,进一步压缩径向安装尺寸,同时齿圈与壳体一体化的结构可以提升整体刚性,减少重载下的齿形变形量。

  从安装边界来看,这套轮系的输入端采用花键轴结构与驱动电机输出轴直接配合,不需要额外的联轴器,轴向安装尺寸可以进一步缩短,输出端的行星架采用端面法兰连接结构,法兰端面设置定位止口,与被驱动部件的定位孔配合保证同轴度,止口的配合公差通常选用H7/h6间隙配合,既方便装配对位,又能保证传动过程中的同轴度要求。壳体外圈设置均匀分布的安装螺栓孔,用于整个减速单元与设备基体的固定,螺栓孔的位置度需要与输出法兰止口保持同轴,避免安装后出现输入输出轴不同心的问题。实际应用中,这类行星轮系的单级减速比通常覆盖3-10的范围,传动效率可以达到97%以上,如果需要更大的减速比,可以在这套结构的基础上串联二级、三级行星轮系,不需要大幅改动外部安装尺寸,就能实现更大范围的减速比覆盖,适配不同扭矩、转速的动力传输需求。轮系的润滑通常采用脂润滑或者油浴润滑,针对不同的工作转速选择对应的润滑方案,高转速工况下需要设置对应的油封结构,避免润滑脂泄漏,同时防止外部粉尘、水汽进入轮系内部磨损齿面。
