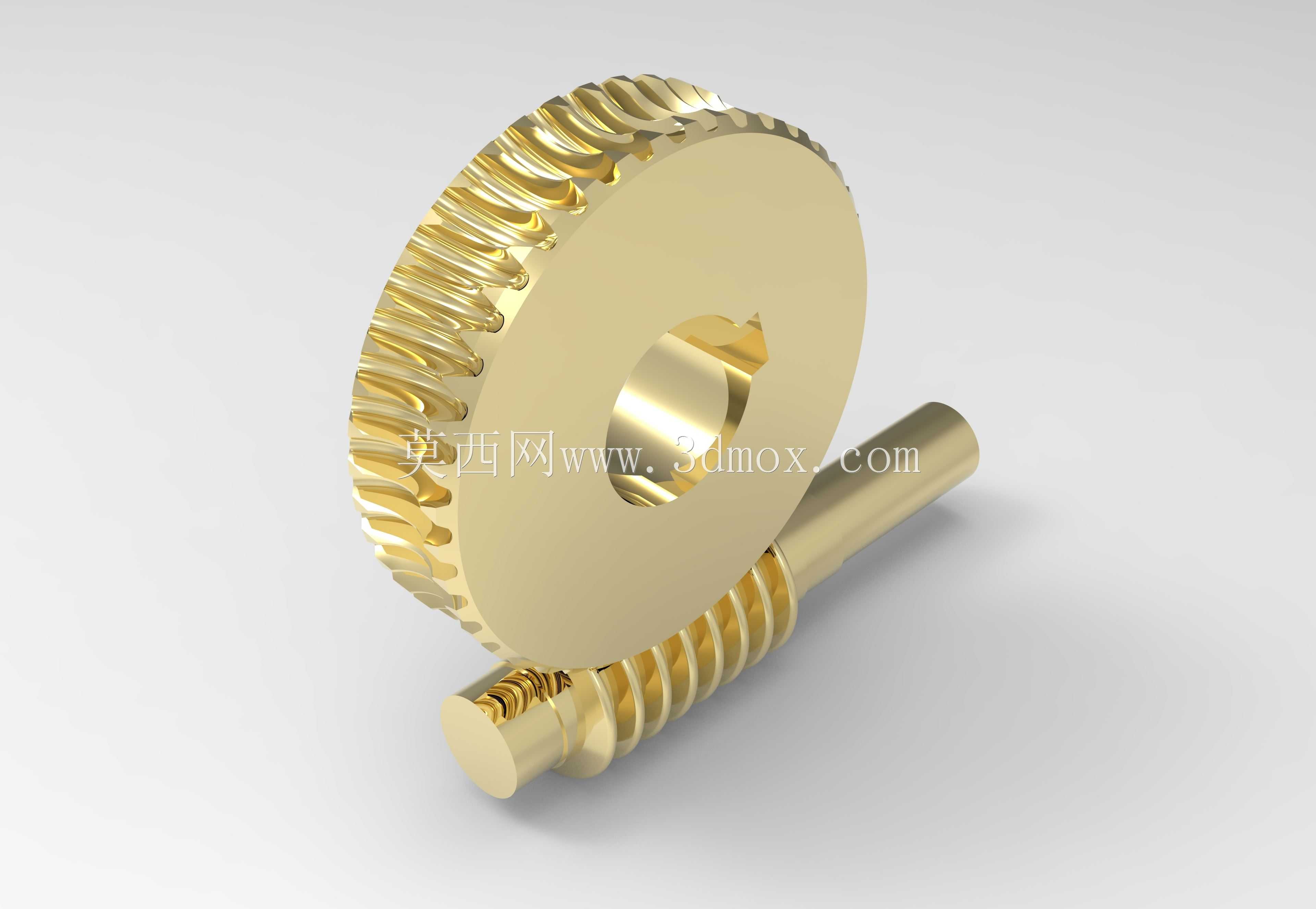

CA6140车床配套蜗轮蜗杆传动副结构

　　这套蜗轮蜗杆传动结构是CA6140普通车床进给传动链中的核心减速部件，在卧式车床的进给系统布局里，这类传动副通常安装在溜板箱与进给箱的动力传递路径上，承担大传动比减速、动力换向的核心作用，匹配车床进给时低转速大扭矩的输出需求。从实际应用场景来看，普通车床的进给运动需要将主轴的回转运动经过多级减速后传递给刀架，实现纵向、横向的精准走刀，蜗轮蜗杆结构凭借单级即可实现大传动比的特性，能在有限的安装空间内完成减速需求，避免多级齿轮传动带来的累积间隙，保障进给动作的平稳性。

　　从功能特性上看，该传动副采用阿基米德圆柱蜗杆设计，蜗杆与蜗轮轴线呈90度空间交错布置，啮合过程中轮齿接触为线接触，相比交错轴斜齿轮的点接触承载能力更强，能承受进给切削时的冲击载荷。蜗杆头数选用单头设计，匹配蜗轮的齿数设计可实现精准的传动比，满足车床进给时的微调需求，同时反向自锁特性可避免刀架在切削受力时发生反向窜动，保障加工过程中的进给位置精度。蜗轮齿圈部分采用减摩材质设计，适配蜗杆的金属材质，降低长期往复运转时的齿面磨损，延长传动副的使用寿命，齿面经过精加工处理，啮合侧隙控制在合理范围，既不会因侧隙过大导致进给反向空程量超标，也不会因侧隙过小出现运转卡滞、温升过高的问题。

　　设计思路上，建模过程严格遵循机械设计手册中蜗轮蜗杆的啮合参数规范，首先确定模数、压力角、导程角等核心啮合参数，保证蜗杆轴向齿距与蜗轮端面齿距完全匹配，避免出现啮合干涉。蜗轮的中心孔采用带键槽的通孔设计，匹配CA6140车床对应传动轴的安装尺寸，键槽的位置与尺寸公差按照传动轴的扭矩传递需求设定，保证动力传递过程中无打滑风险。蜗杆的两端轴颈尺寸适配溜板箱内的滑动轴承安装位，轴端预留有联轴器连接位，可直接与进给箱的输出轴对接，无需额外加装转接结构。

　　从安装边界来看，蜗轮的最大外圆直径、齿宽尺寸严格适配CA6140车床溜板箱内的安装腔体，不会与箱体内的其他齿轮、操纵机构发生运动干涉；蜗杆的有效长度、支撑跨距符合原机床的安装空间要求，装配时可直接替换原有磨损的传动副，无需对箱体进行二次加工。蜗轮的轮毂厚度、键槽深度经过强度校核，可承受最大进给切削力下的扭矩载荷，不会出现轮毂开裂、键槽压溃的失效问题。在实际设备运行中，这套传动副的运转平稳性直接影响车床的进给精度，啮合时的多齿同时接触特性可降低传动噪音，减少切削过程中的振动，提升加工工件的表面粗糙度质量。日常维护时，该结构采用浸油润滑方式，蜗轮下部浸入箱体内的润滑油池，运转时带油润滑啮合面，无需额外设置复杂的润滑管路，适配普通车床的润滑系统设计。建模过程中对齿面的渐开线曲面、蜗杆的螺旋升角面做了精准还原，可直接用于装配干涉检查、运动仿真验证，也可作为机床维修时的测绘参考模型，帮助技术人员快速核对安装尺寸、啮合参数，缩短设备维修的测绘周期。
