涡轮增压器叶轮三维结构设计作品

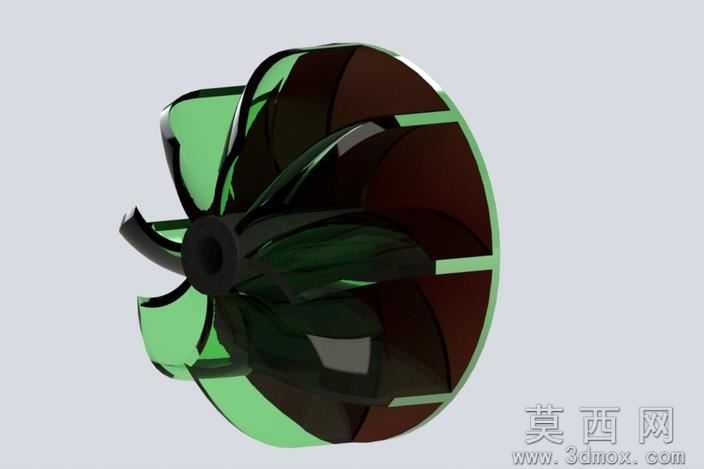

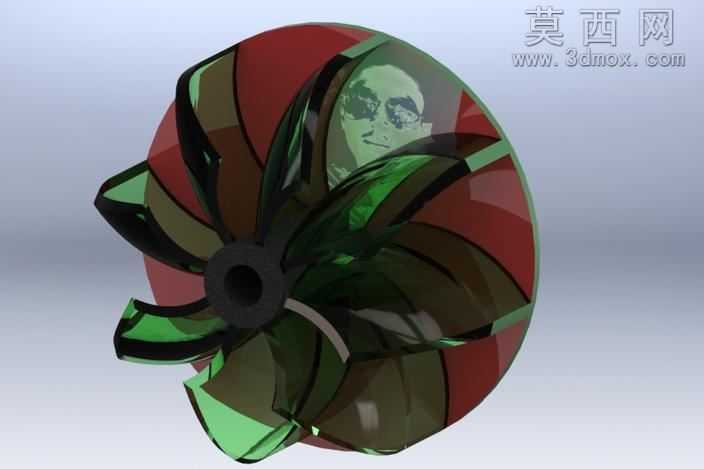

本作品为涡轮增压器核心叶轮部件的三维建模设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先确定叶轮中心轴孔的基准尺寸，以中心孔为定位基准向外辐射排布叶片结构，精准控制每片叶片的扭转角度、叶型曲率与安装倾角，保证叶片沿轮毂周向均匀分布，相邻叶片间的流道间隙经过反复校核，既满足气流通过的空间需求，也兼顾结构强度的合理性。建模过程中对叶片与轮毂的衔接位置做了平滑过渡处理，避免出现应力集中的尖锐棱角，中心轴孔的内壁公差、端面定位台阶都按照实际装配需求做了细节还原，确保模型能够匹配后续的装配仿真需求。材质渲染阶段针对不同部件做了区分设置，叶片部分采用半透明的深色工程塑料质感材质，调整材质的折射度与反光参数，还原高性能复合材料叶片的通透质感与表面光泽，轮毂后侧的轮盘部分采用暗红色哑光金属材质，模拟高温合金基材的表面质感，中心轴孔位置做了深色哑光处理，还原装配接触面的粗糙质感，整体渲染光影采用柔和的侧上方打光，既能够清晰展现叶片的层叠扭转结构，也能通过光影变化凸显流道的空间走向，让整体模型的结构层次更加清晰。设计思路上围绕涡轮增压器叶轮的实际工作场景展开，充分考虑叶轮高速旋转时的气动性能需求，叶片的前缘做了圆弧修型处理，降低气流切入时的阻力，叶片尾缘的厚度渐变设计也在模型中做了精准还原，兼顾气动效率与结构强度，整体模型的所有特征都保持全参数可编辑状态，方便后续根据不同的排量需求调整叶片数量、扭转角度与轮毂直径，适配不同规格的增压器设计需求，模型的几何拓扑结构规整，没有冗余的碎面与破面，能够直接导入仿真软件做气动性能分析、结构强度校核，也可用于3D打印的原型验证，完整还原了涡轮增压器叶轮的核心结构特征与设计细节。
