废气驱动涡轮消声发电一体化装置

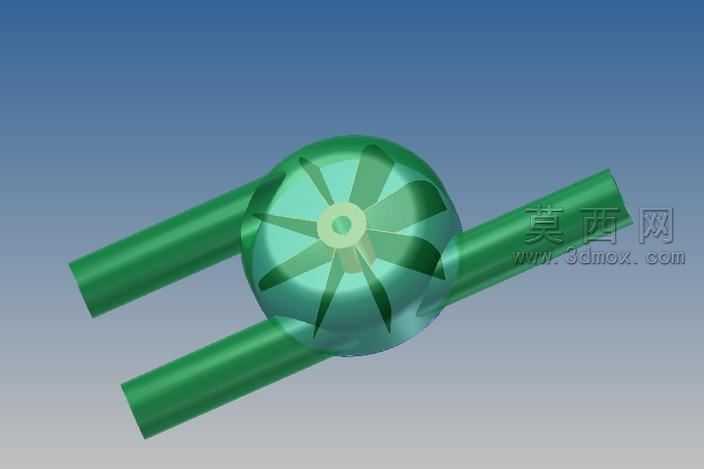

本作品为废气驱动涡轮消声发电一体化装置，采用Autodesk Inventor完成全参数化三维建模，整体建模过程遵循机械结构设计逻辑，先完成核心涡轮转子的参数化草绘，通过旋转凸台命令生成轮毂基体，再通过阵列命令生成十片径向排布的涡轮叶片，每片叶片均做了流线型曲面优化，保证废气气流冲击时可获得最优的旋转力矩，减少气流紊流带来的能量损耗与气动噪声。装置的外壳采用球形腔体结构建模，通过旋转命令生成球形消声腔壁，腔体内部预留涡轮转子的安装轴位，轴位与腔体壁之间做了加强筋结构建模，保证整体结构的抗振强度，球形腔体的进出气端分别连接两根等径直管，直管与腔体的衔接处做了圆角过渡处理，避免气流在接口处形成涡流产生额外噪声。材质渲染阶段，整体装置的外壳、进出气管道均赋予半透明绿色工程塑料材质，调整材质的透明度、反光度与折射参数，可清晰观察到腔体内部的涡轮转子结构，涡轮轮毂赋予浅灰色哑光金属材质，叶片赋予与外壳一致的半透明绿色材质，既保证内部结构的可视性，又区分出不同部件的材质层次，背景采用渐变蓝灰色渲染背景，突出装置主体的结构轮廓。设计思路上，该装置将涡轮发电结构与消声腔体整合为一体，摒弃了传统消声器仅能消声无法回收废气能量的缺陷，当废气从进气管道进入球形腔体时，气流冲击涡轮叶片带动转子旋转，将废气的动能转化为旋转机械能，进而驱动连接的交流发电机产生电能，实现废气能量的回收利用；同时球形腔体配合涡轮叶片的扰流作用，可打散废气排出时的脉冲气流，降低气流排放的噪声，兼顾消声与能量回收的双重功能。建模过程中对所有配合面均做了公差匹配设计，涡轮转子与安装轴之间预留了合理的转动间隙，进出气管道的管径参数匹配常规废气排放管路的通用尺寸，可直接适配相关设备的排气系统安装需求，整体结构无冗余设计，部件数量精简，装配逻辑清晰，所有特征均保留参数化编辑属性，可根据实际使用场景的功率需求、管路尺寸快速调整涡轮叶片角度、腔体容积、管道直径等核心参数，具备较强的工程适配性。
