深海探测小型载人潜水器结构设计

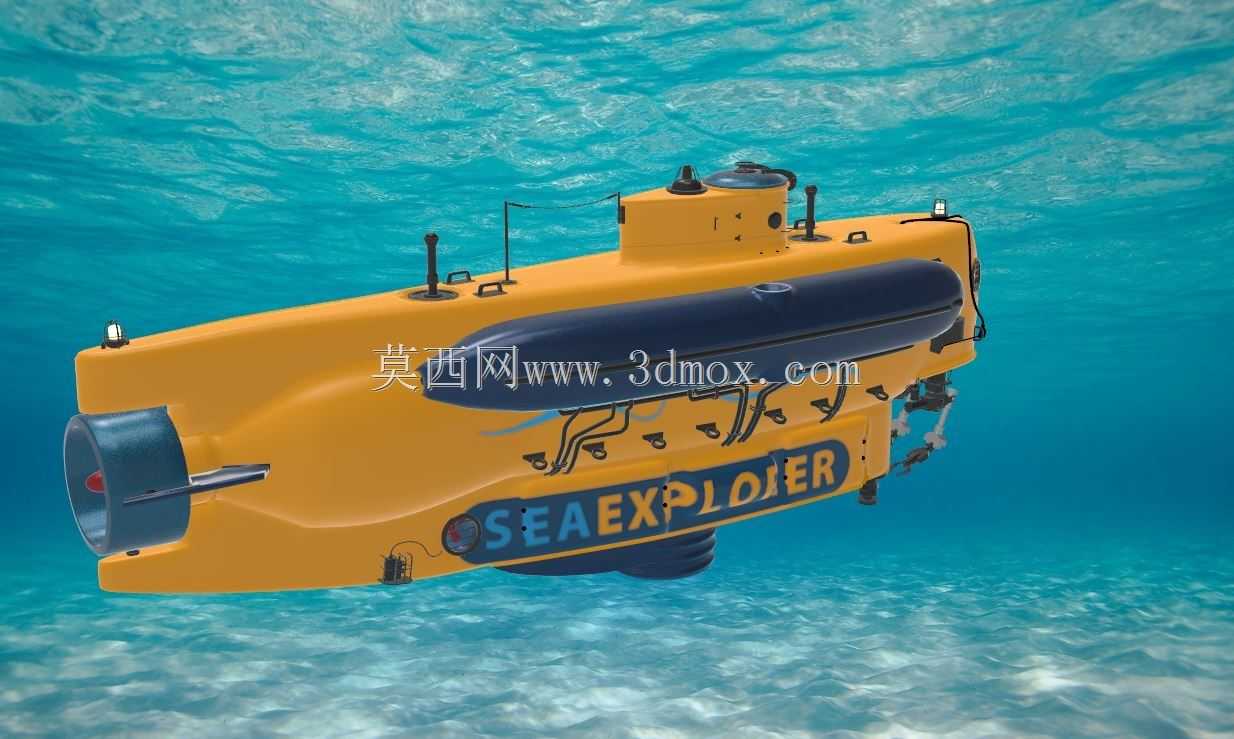

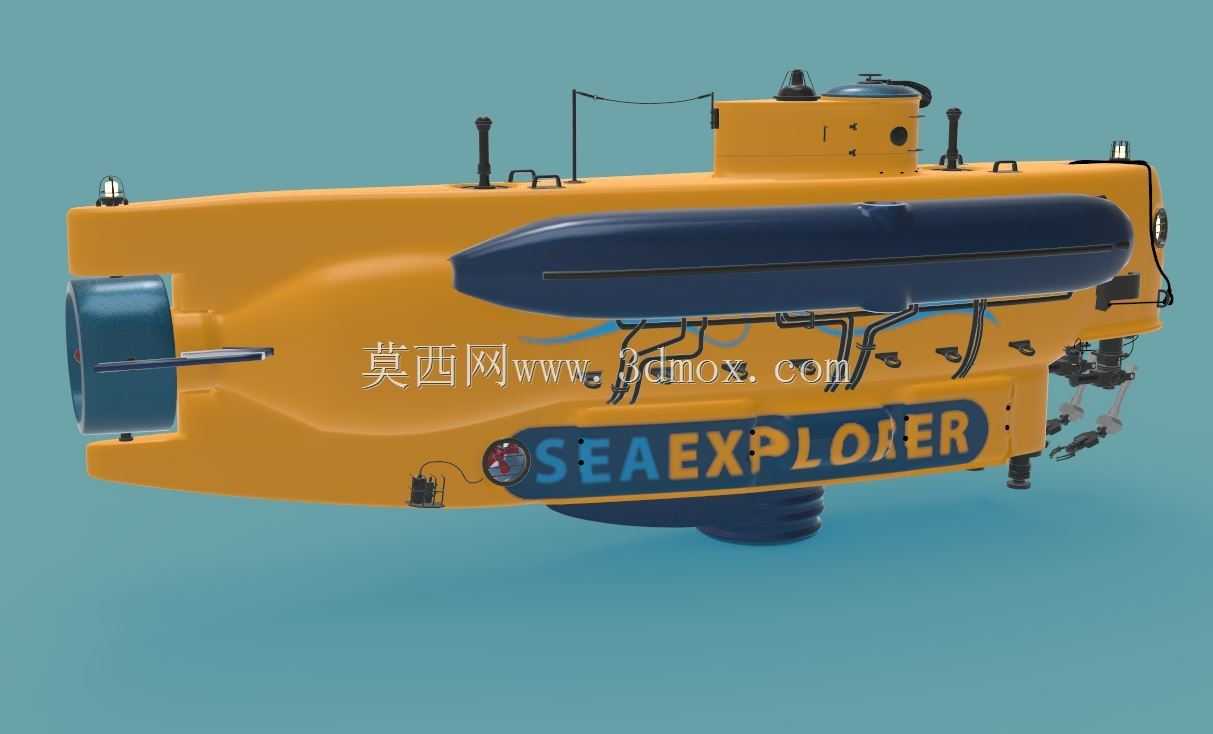

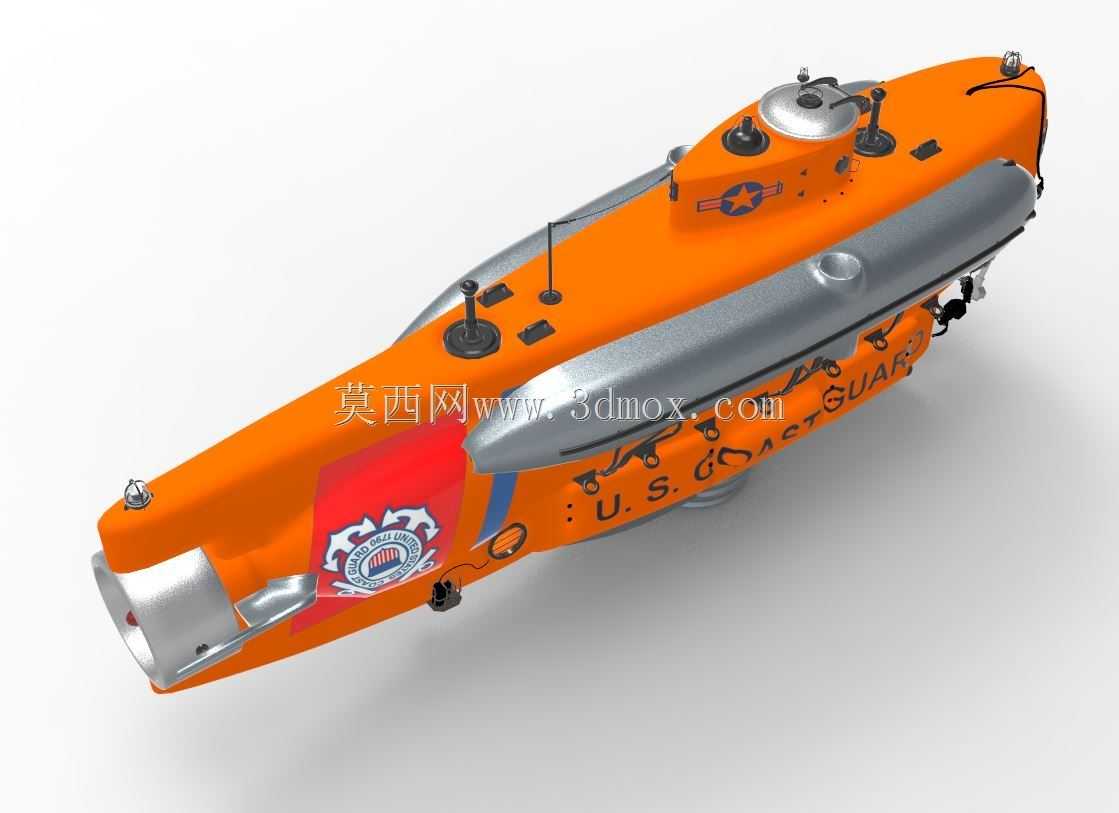

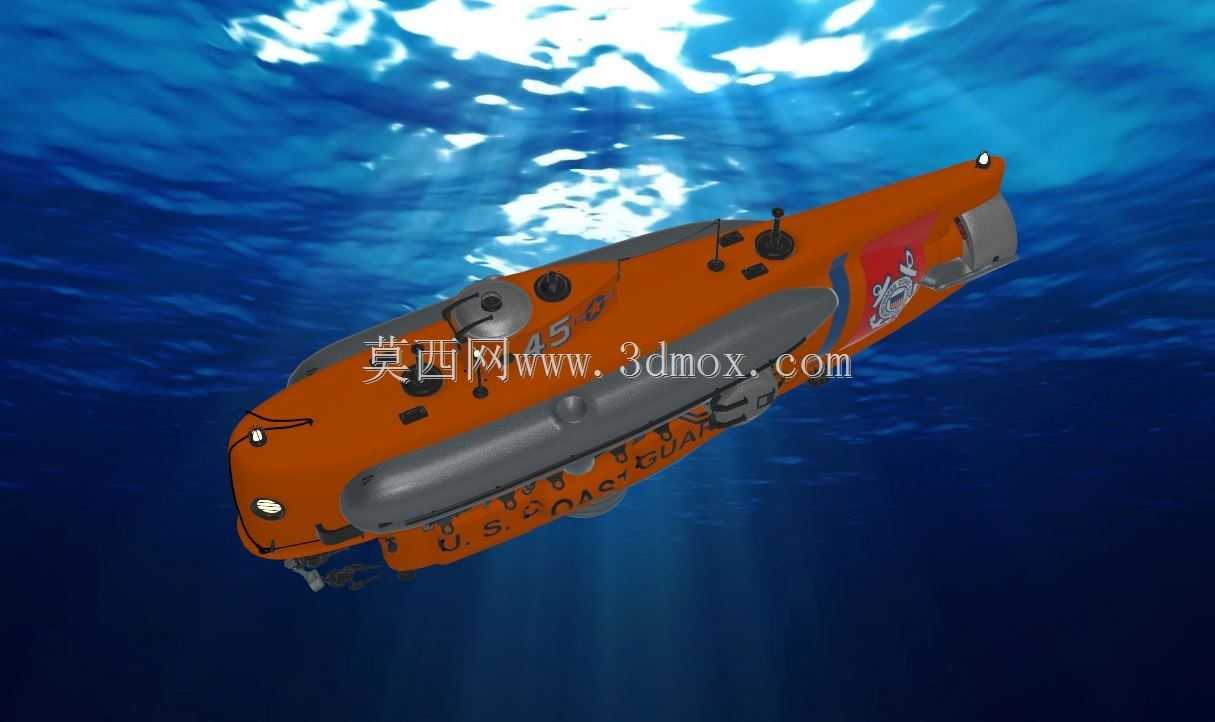

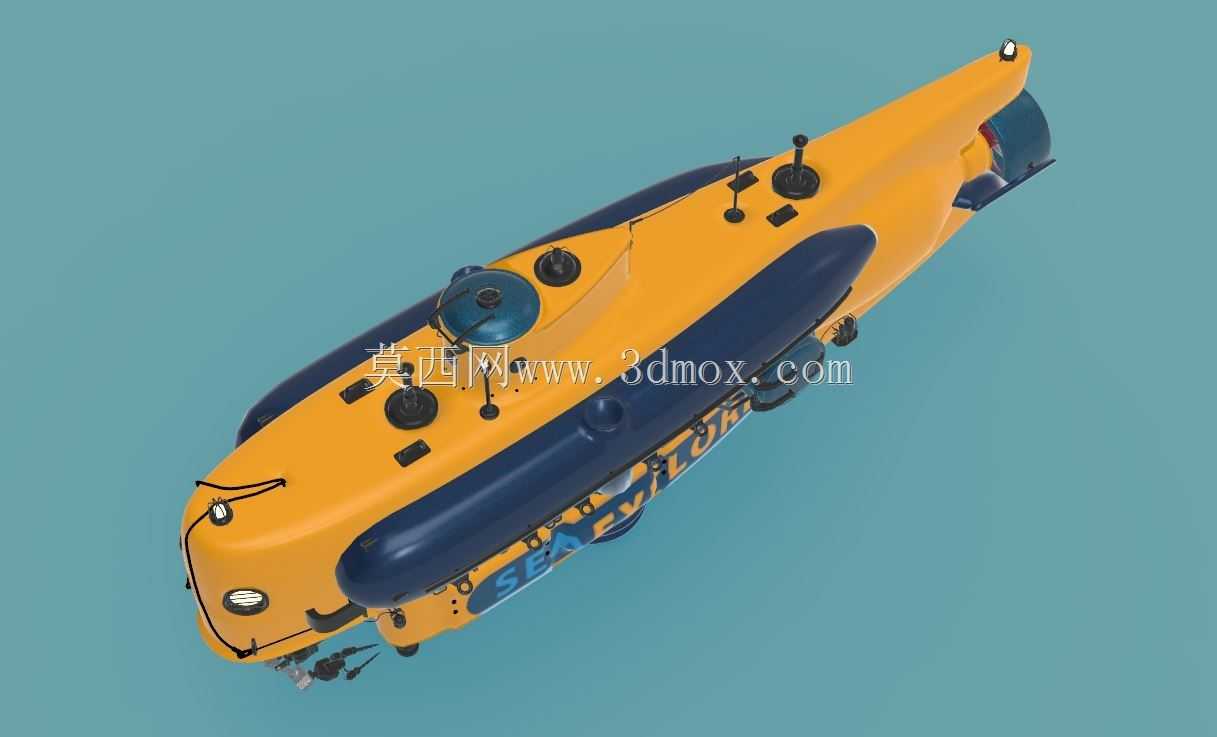

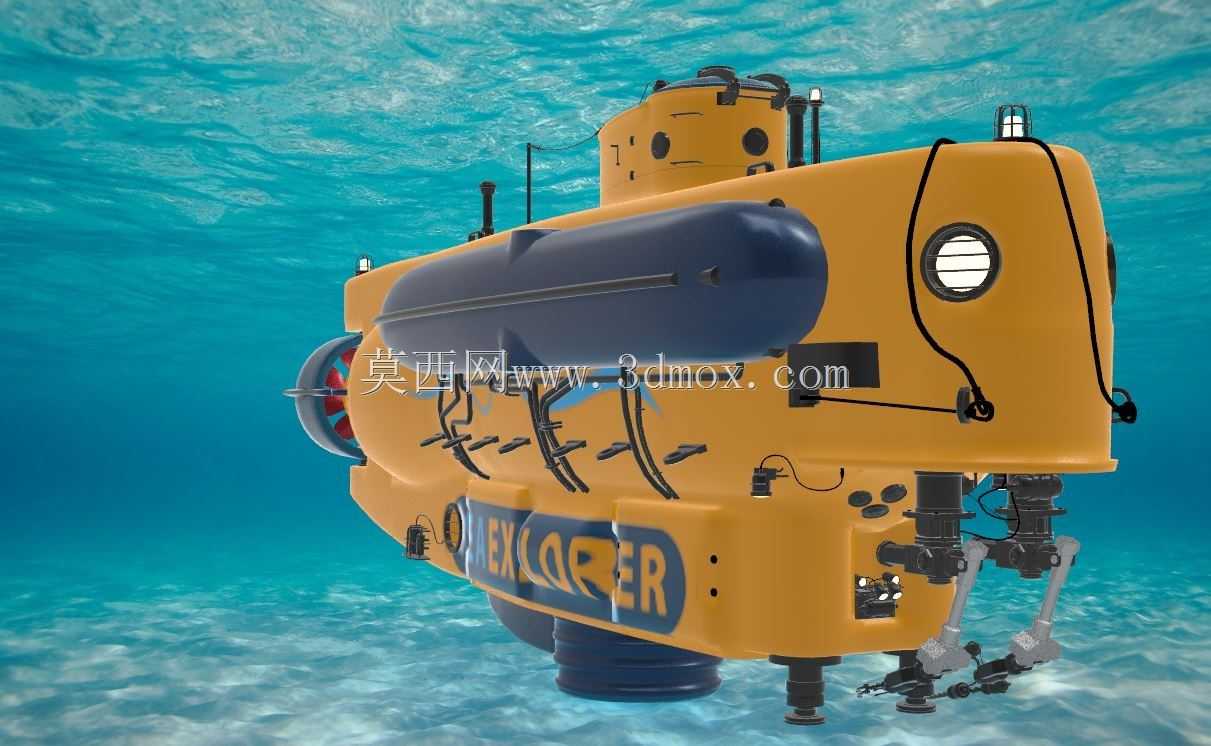

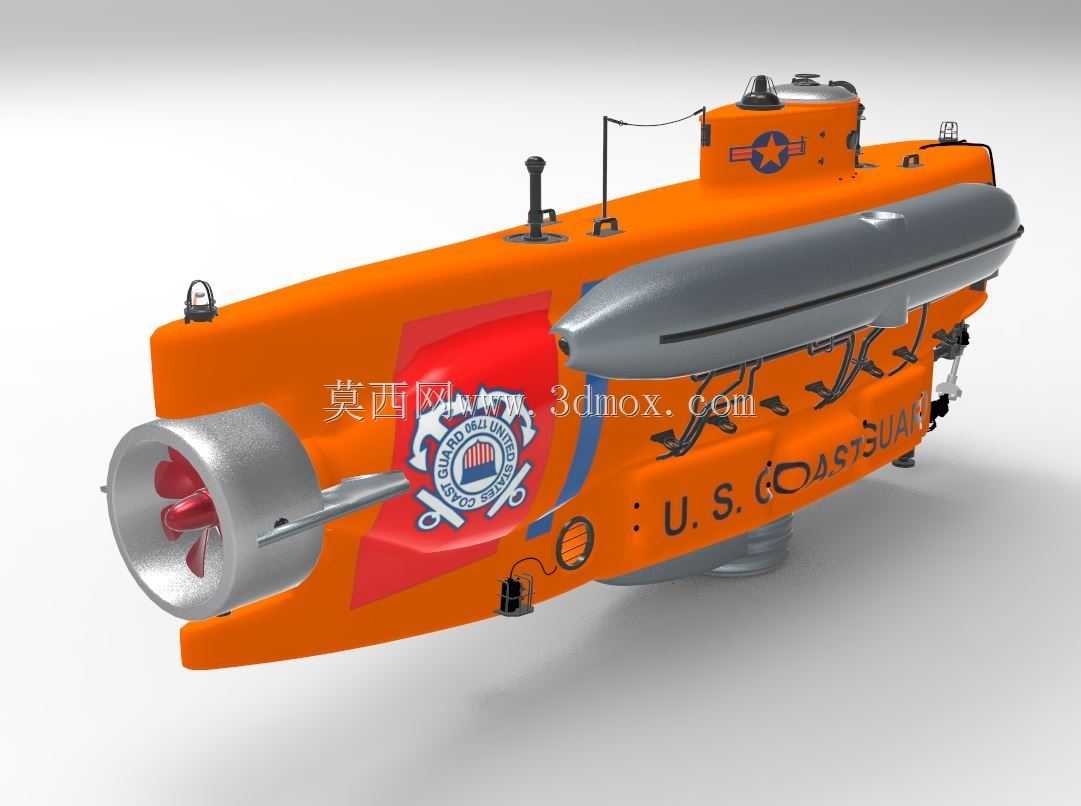

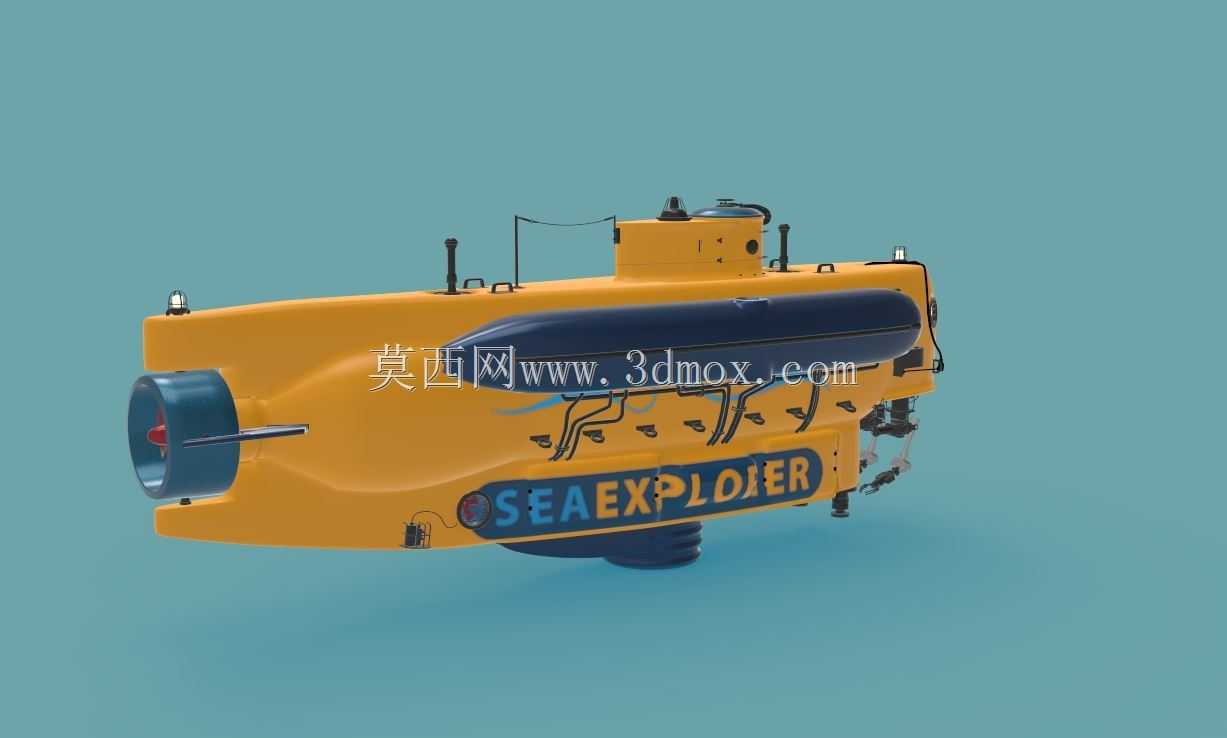

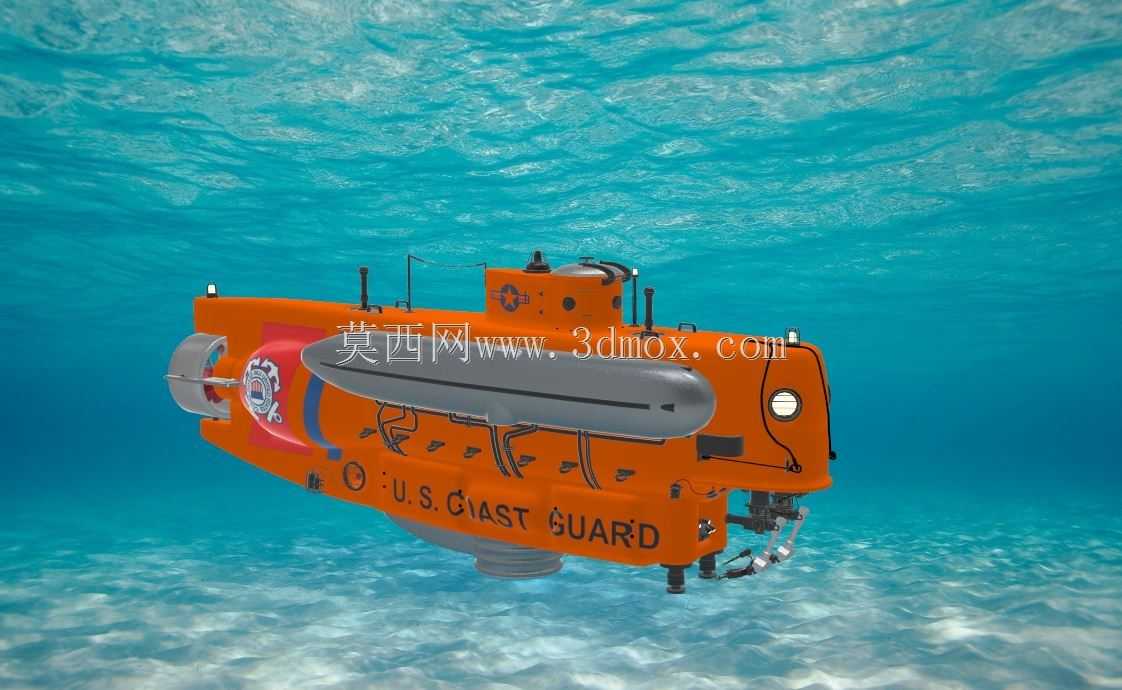

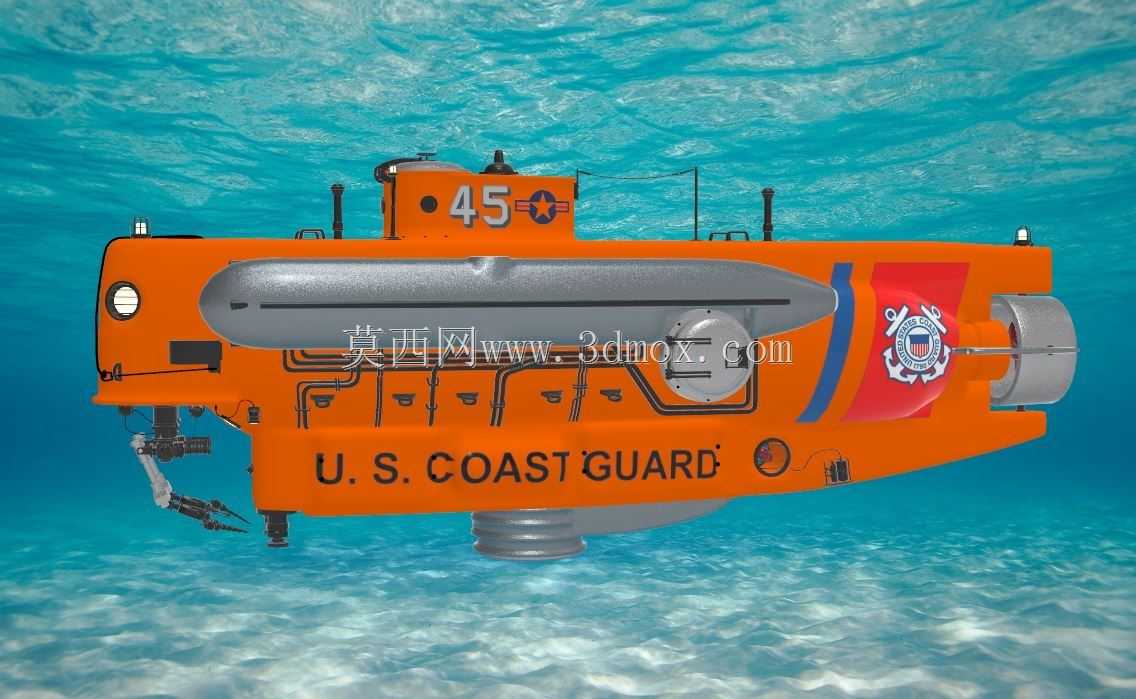

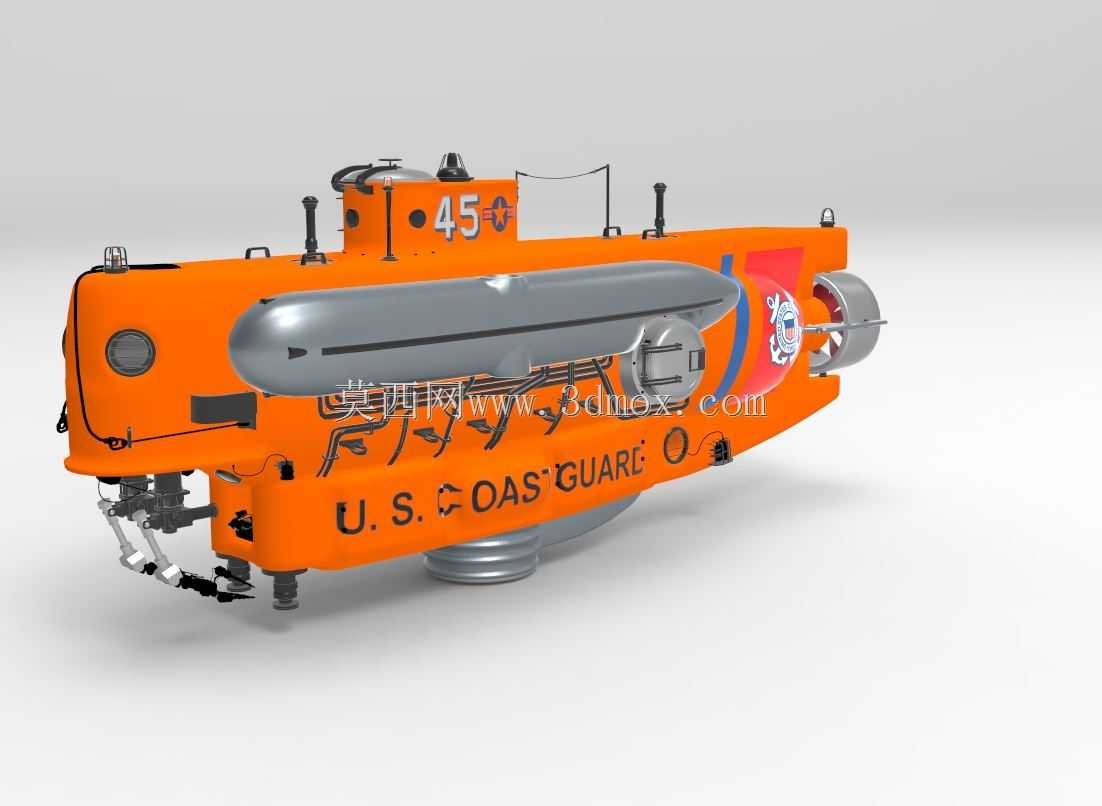

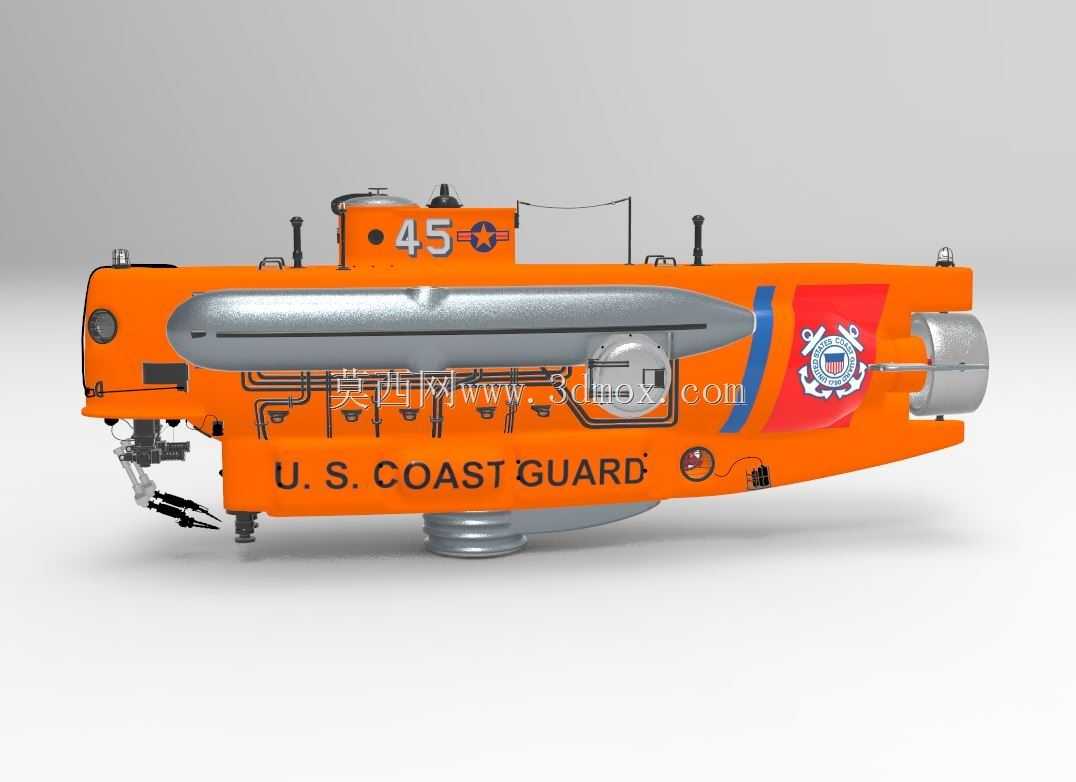

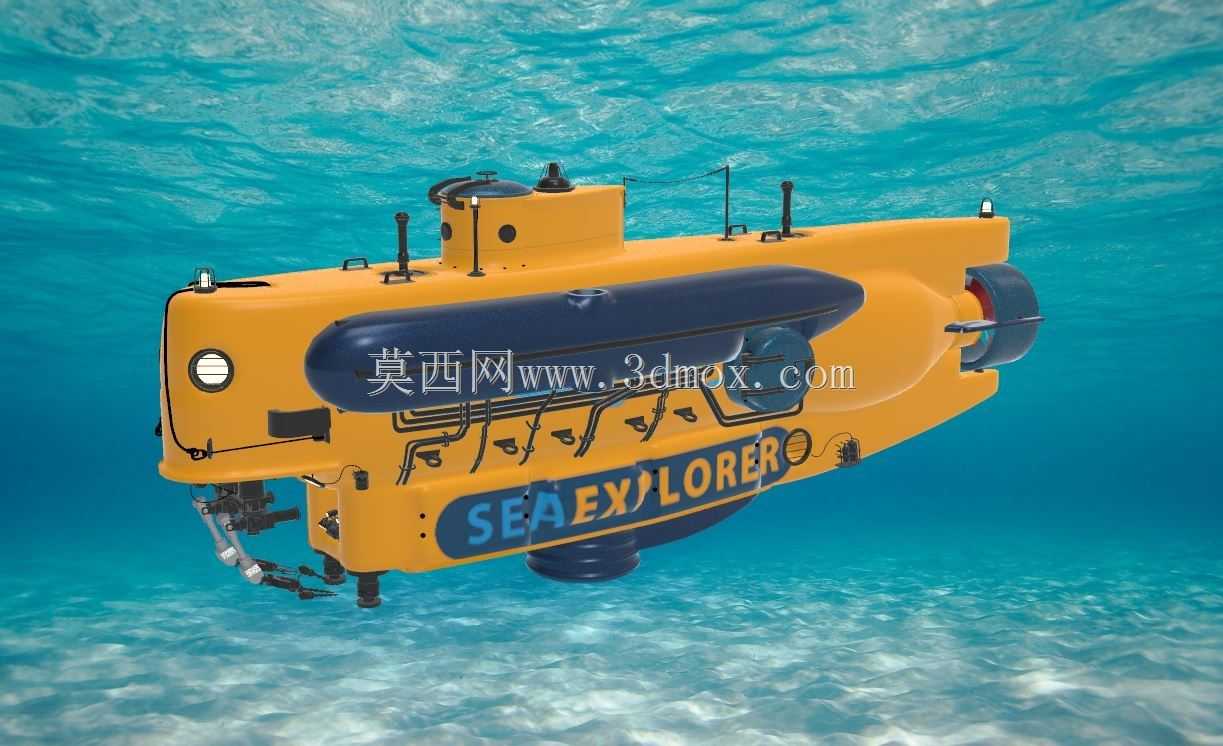

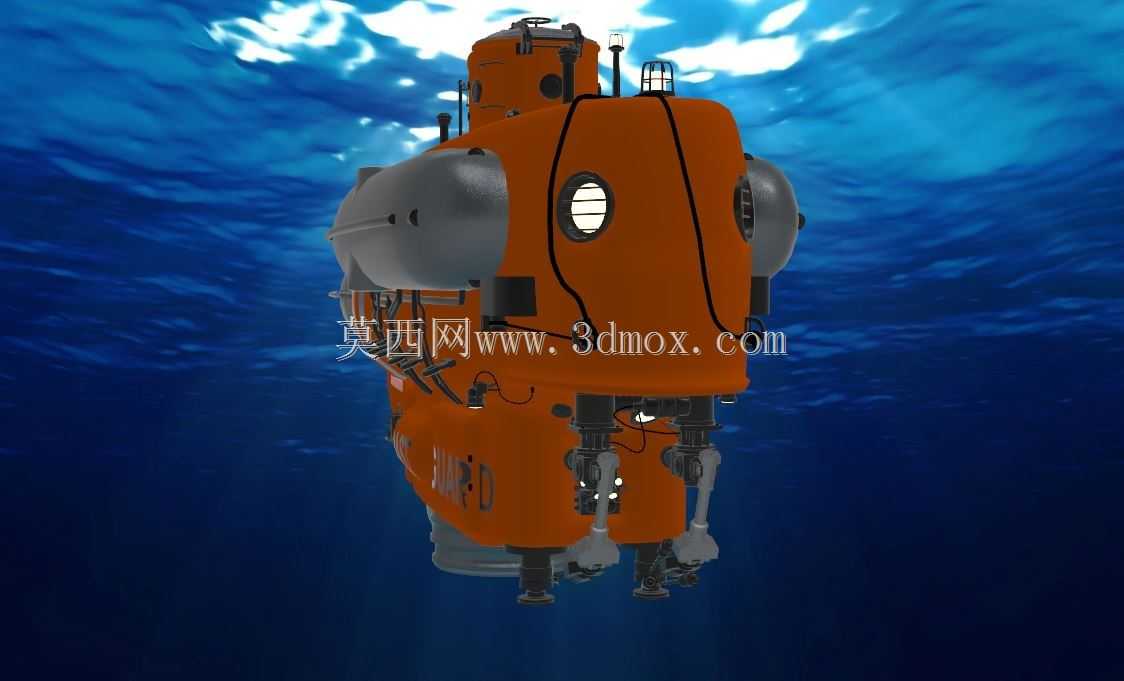

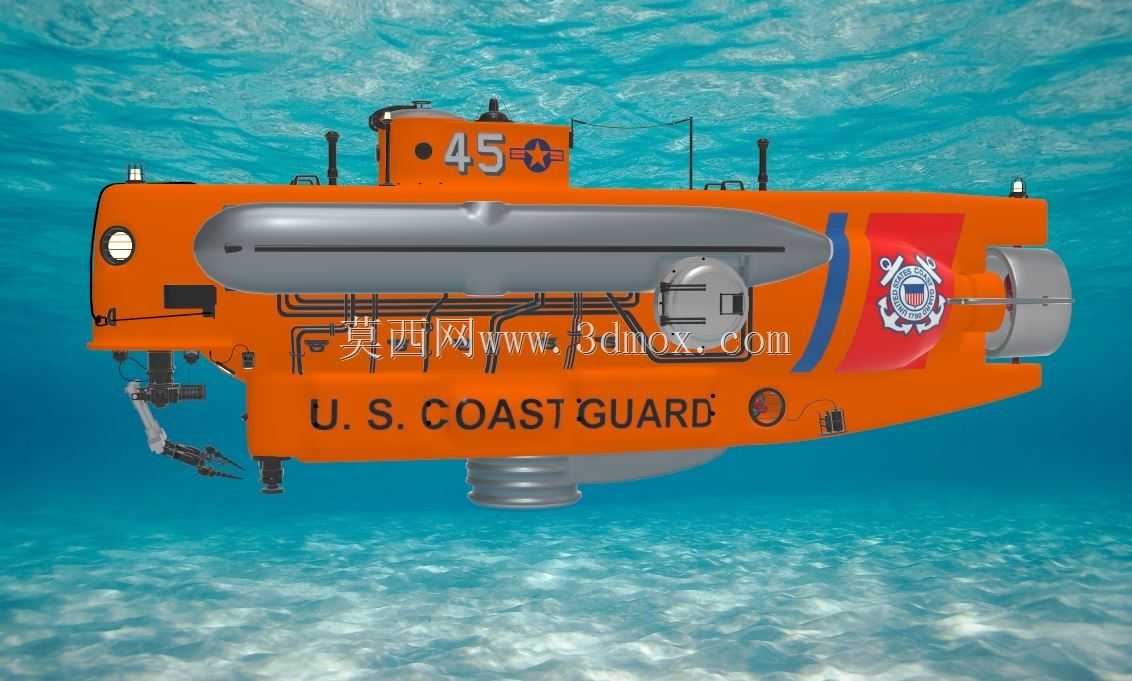

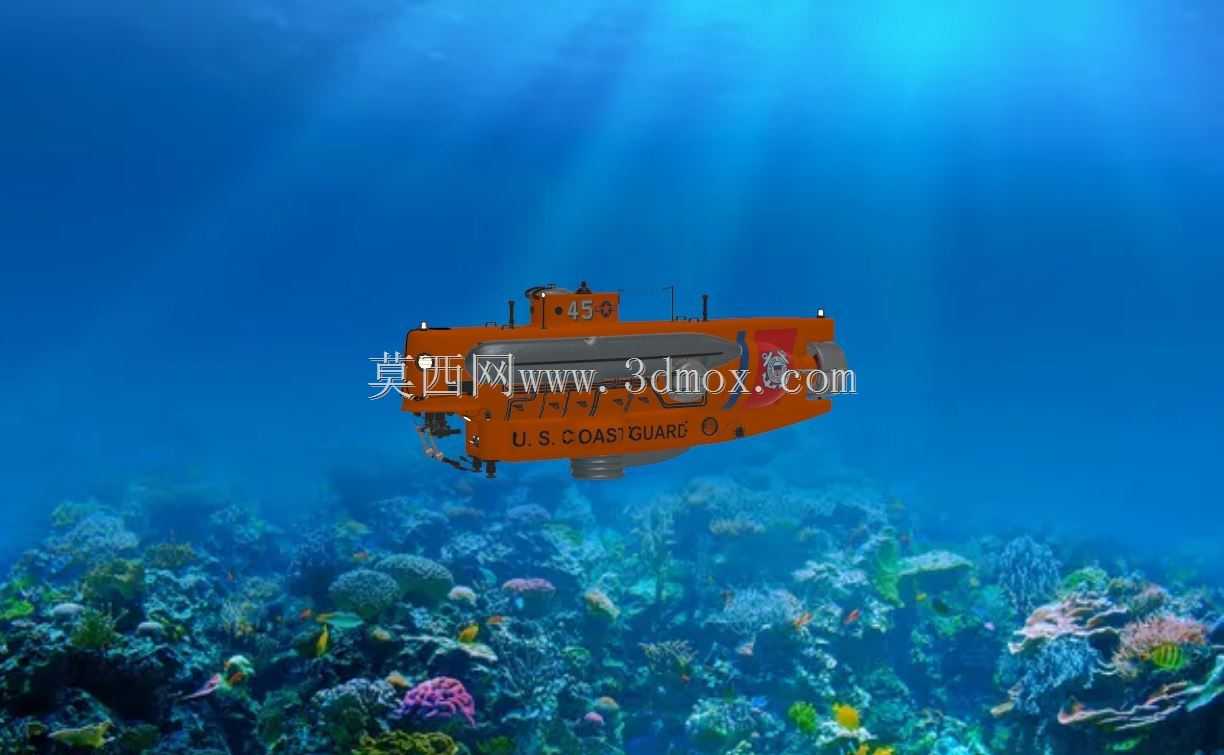

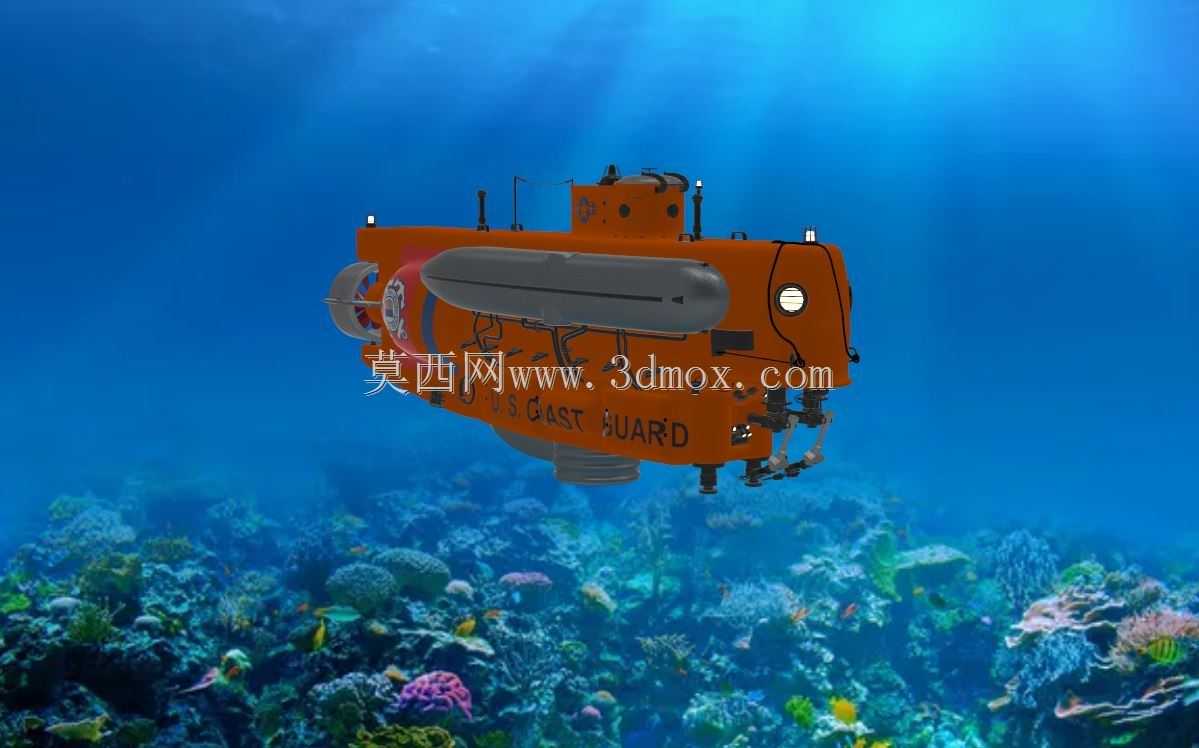

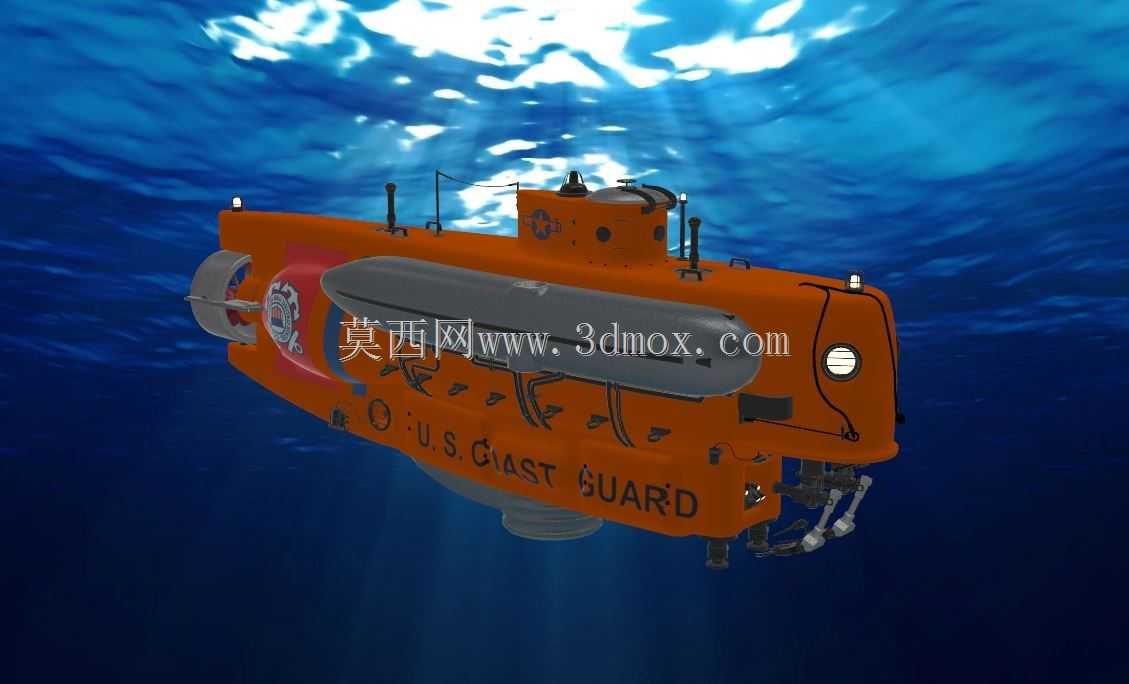

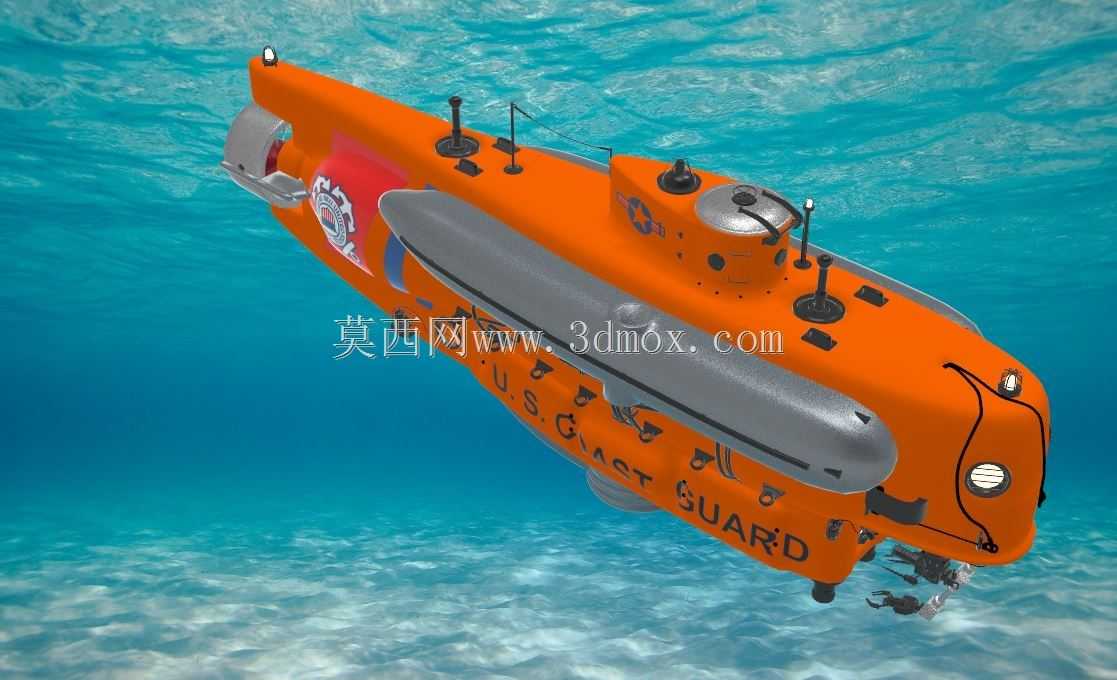

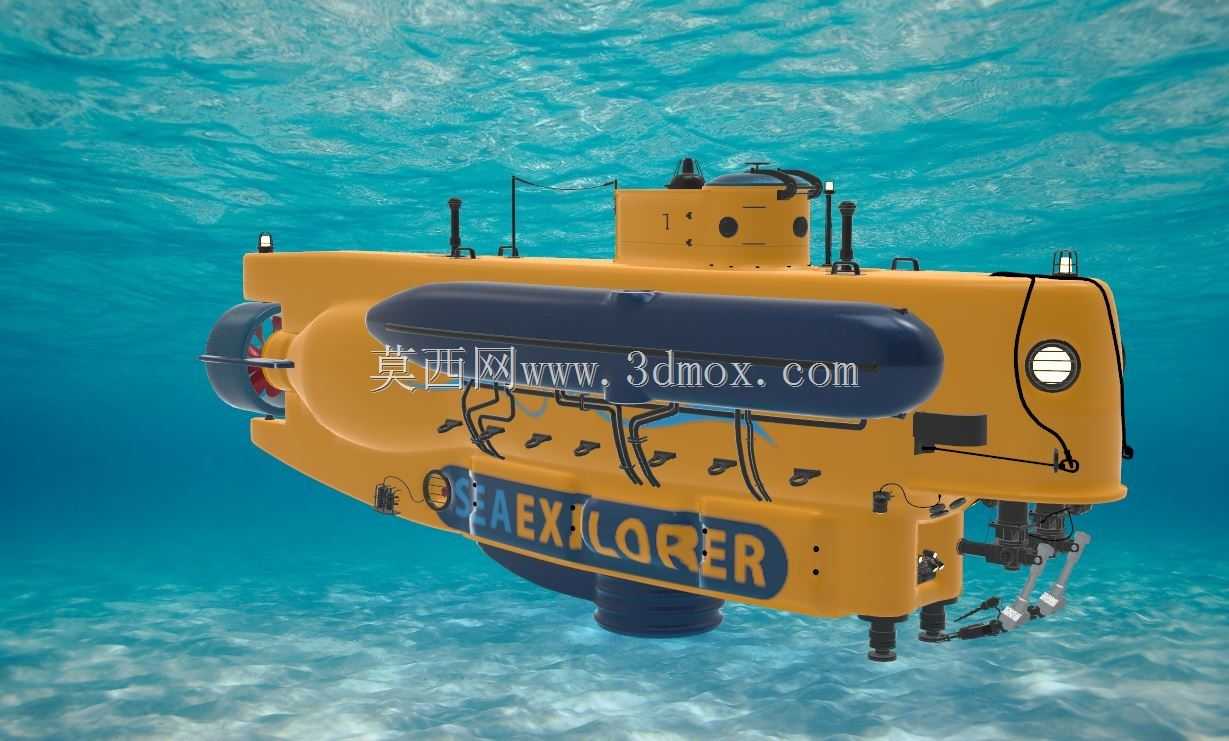

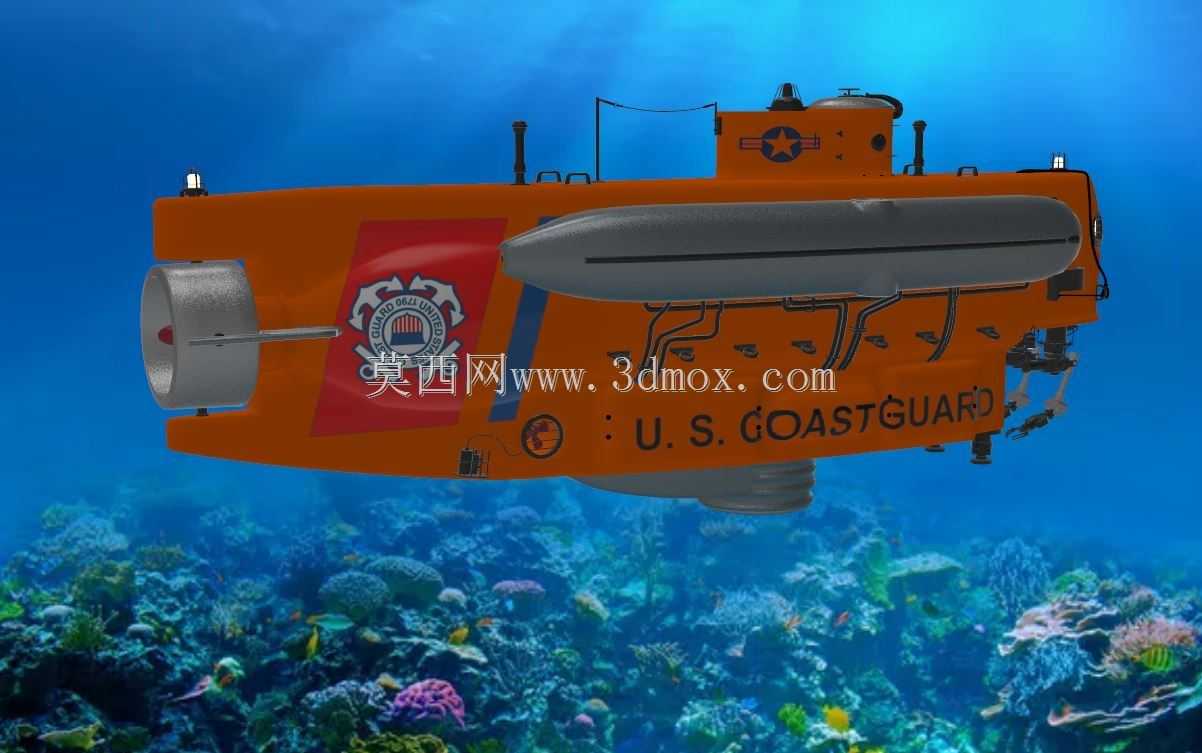

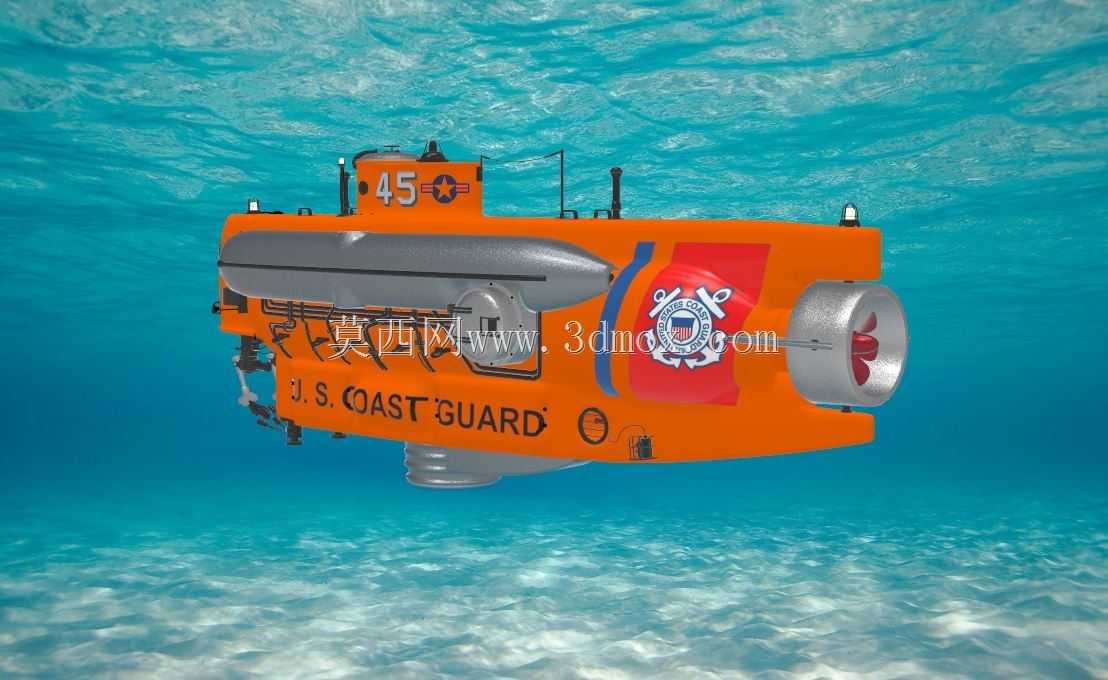

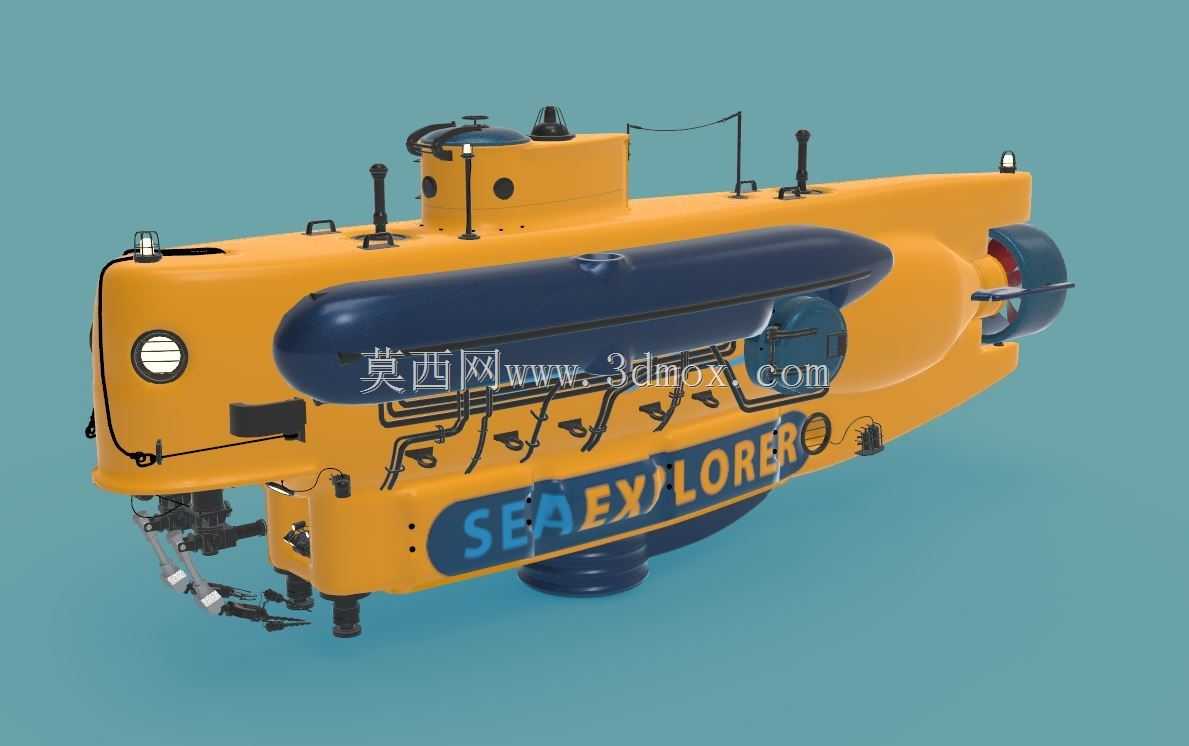

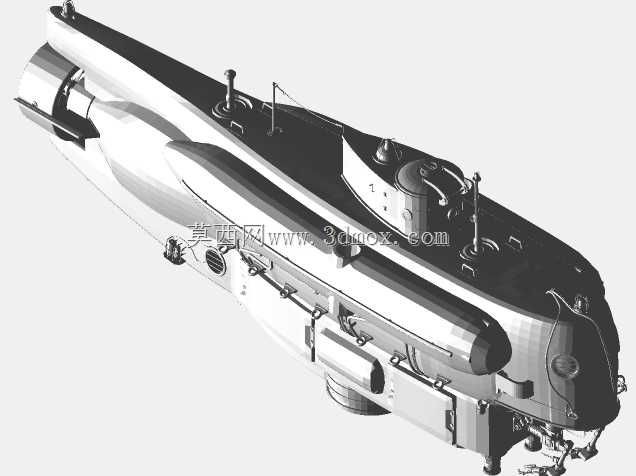

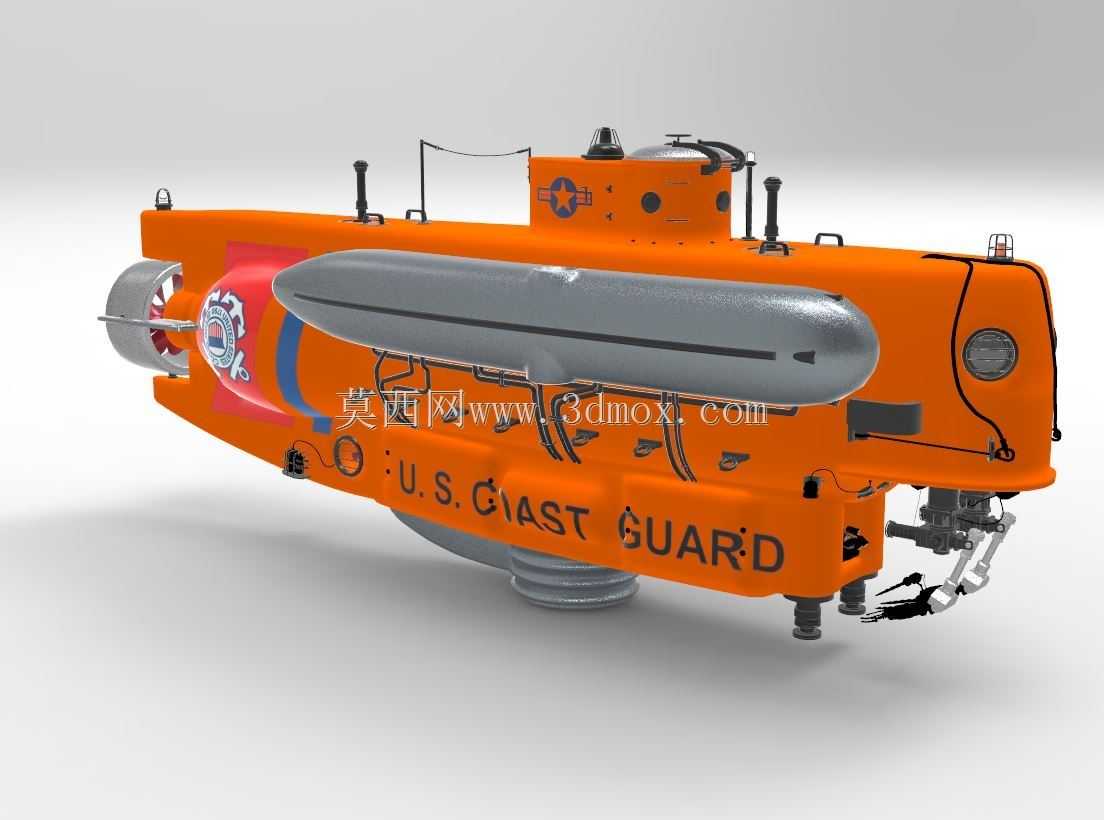

　　这款小型深海探测潜水器的三维结构设计，核心围绕近海底科考作业的实际工况展开，整体采用流线型主壳体搭配侧置外挂设备舱的布局，在水下航行时可有效降低迎流阻力，适配0-300米水深范围内的巡航与定点作业需求。主耐压壳体采用椭球形封头搭配圆柱段舱体的结构形式，圆柱段直径控制在1.8米左右，整体含尾部推进单元总长约6.2米，安装边界需预留尾部螺旋桨转动空间、前部机械臂伸展作业半径，侧面外挂探测舱突出主壳体的尺寸不超过0.4米，可适配多数中小型科考母船的尾部收放支架尺寸，无需对母船搭载结构做大规模改造。从功能设计层面，主舱内部预留了两名潜航员的操作席位、生命支持系统安装位、导航通讯模块安装空间，前部观察窗采用大直径耐压透明件设计，

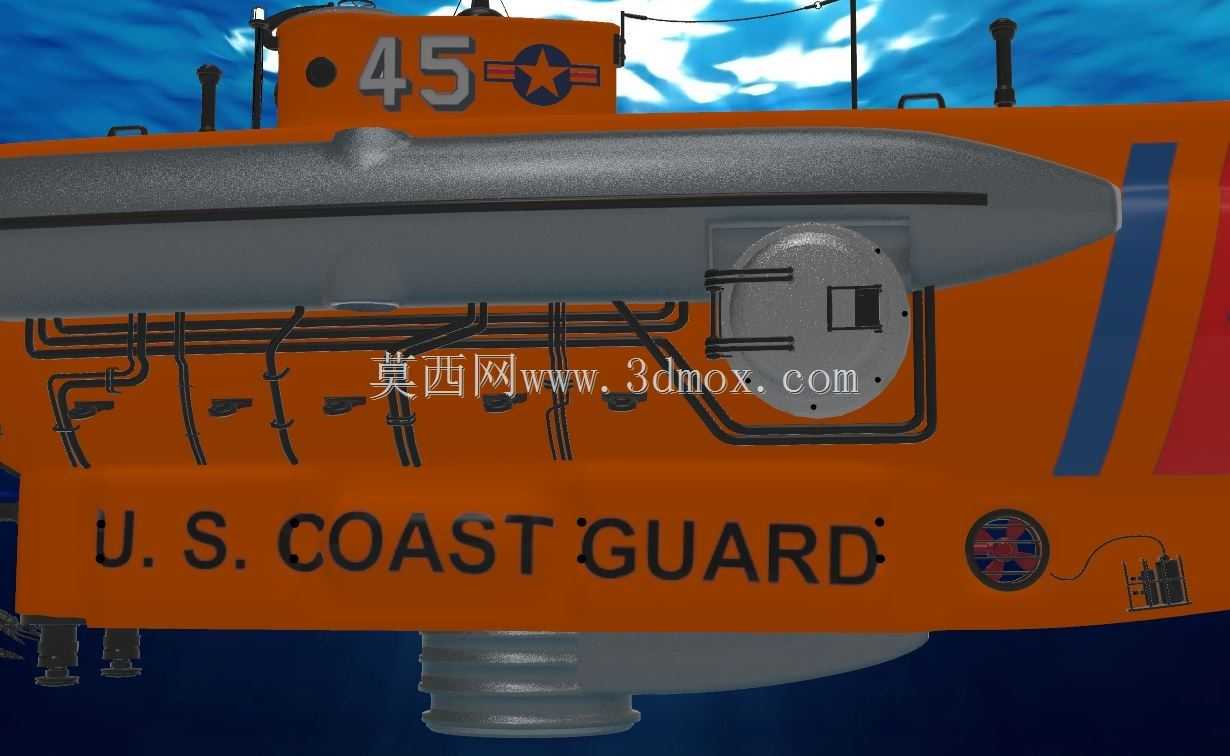

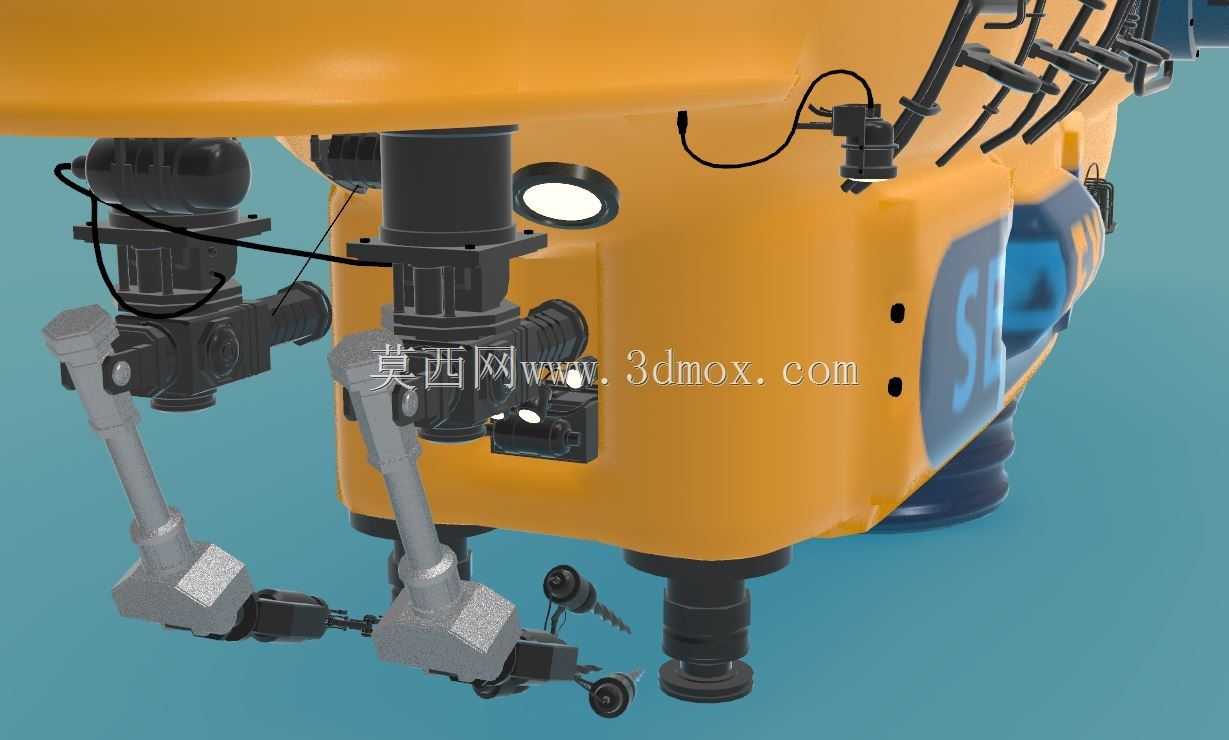

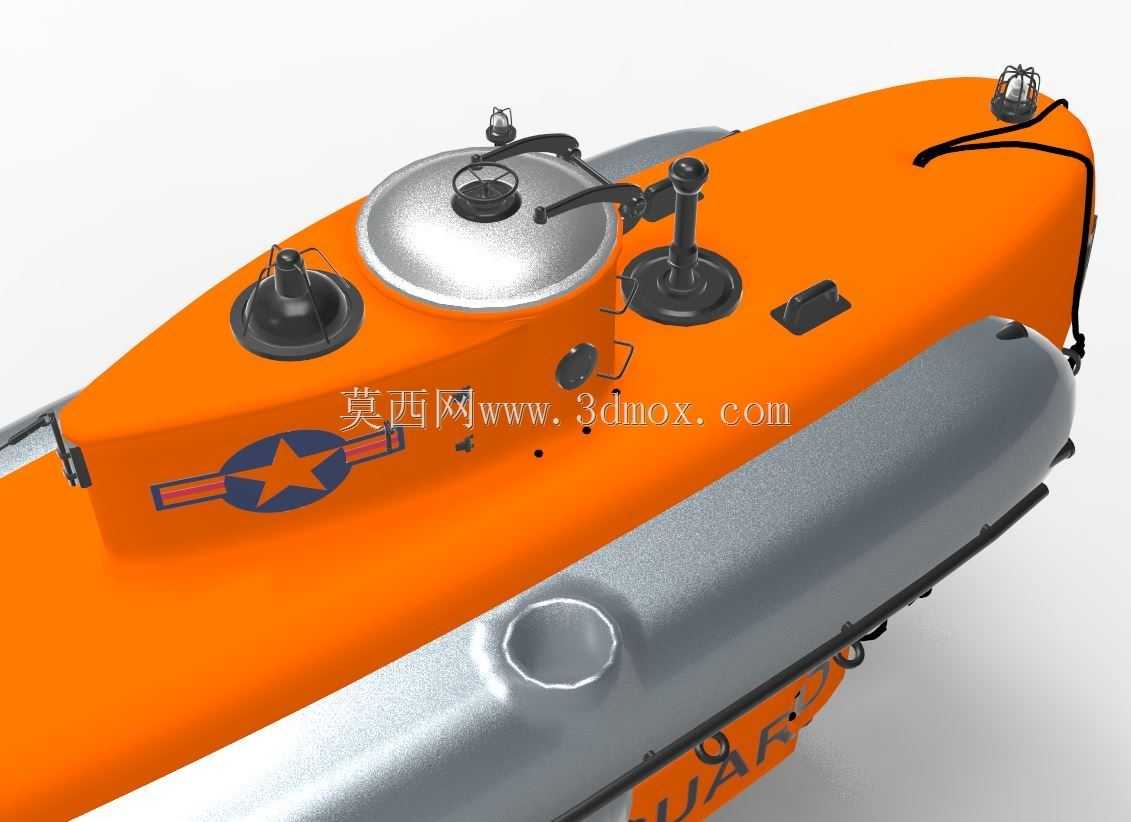

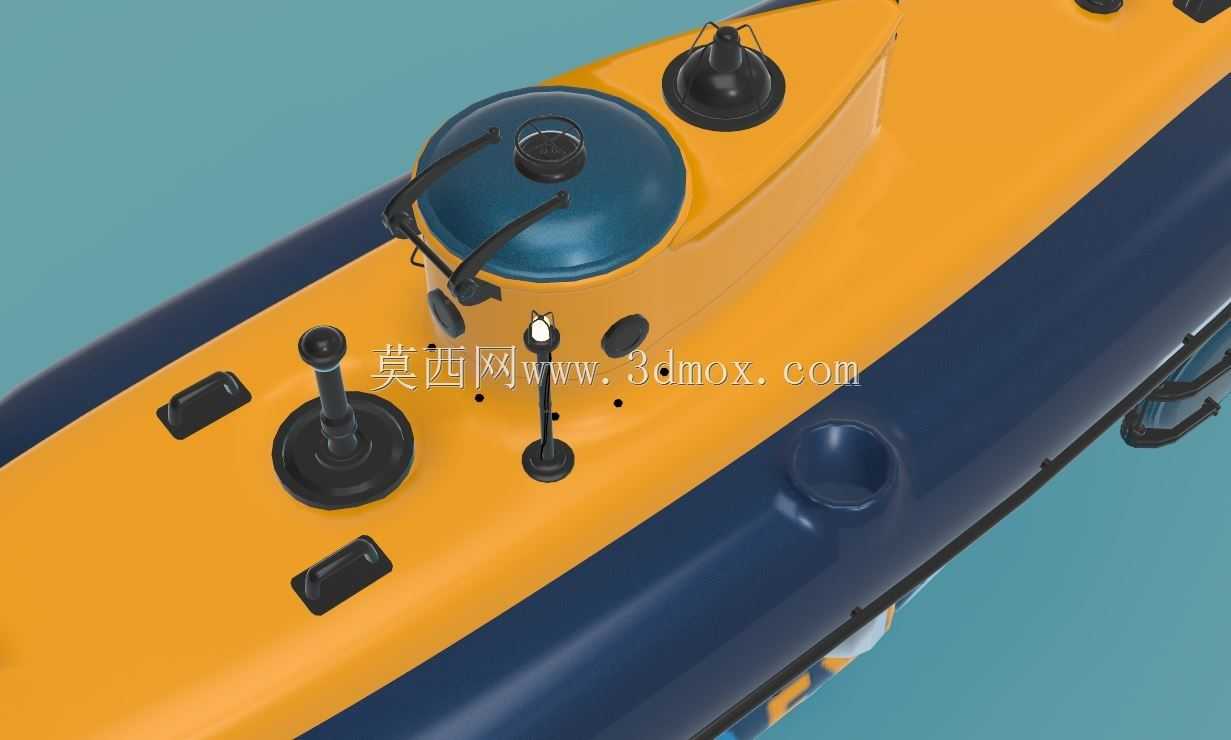

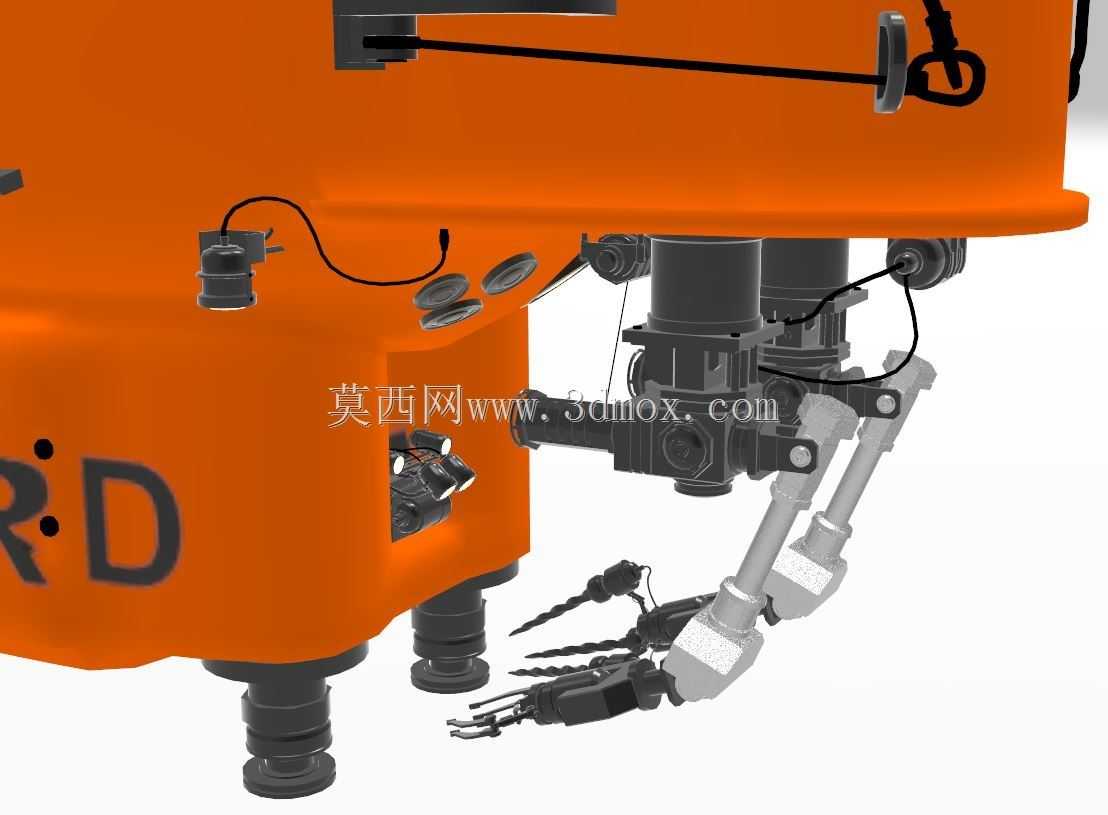

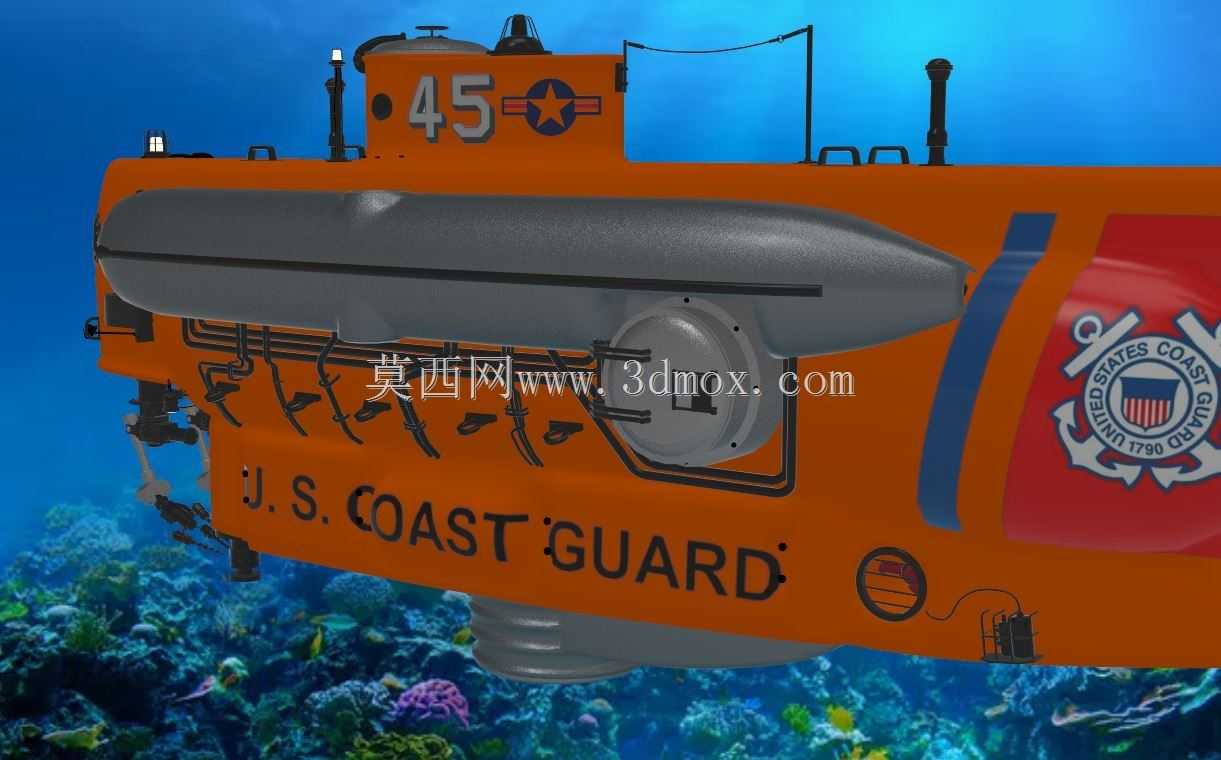

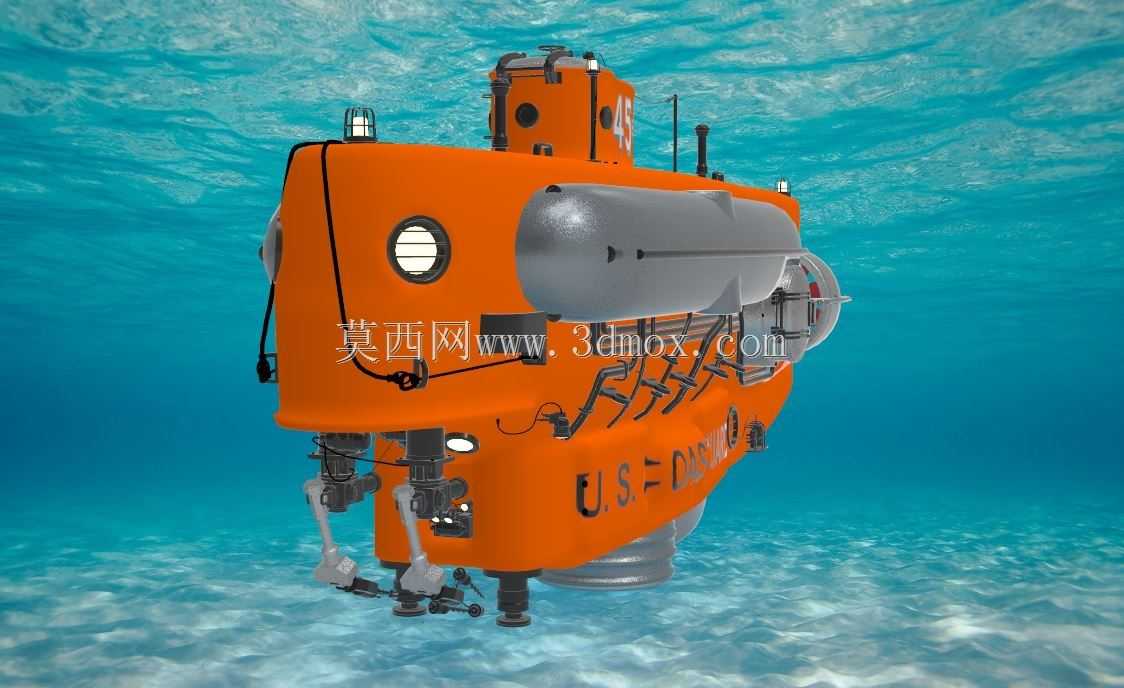

　　可直接观测前方作业区域的海底地形与目标物，前部搭载的多自由度机械臂可完成海底样本抓取、传感器布设、水下设备检修等作业动作，机械臂末端预留标准快换接口，可根据任务需求更换采样爪、切割工具、探测探头等不同作业端。侧置的外挂设备舱集成了侧扫声呐、高清摄像模组、环境参数传感器等探测单元，无需占用主耐压舱内部空间，同时降低了穿舱密封件的数量，减少深潜工况下的密封泄漏风险。尾部采用单主推进器搭配上下两组辅助舵面的设计，主推进器提供巡航动力，辅助舵面可完成水下俯仰、转向姿态调整，壳体顶部设置的两组吊耳结构，可直接对接母船的收放钢缆，满足水面吊放、回收的受力需求，壳体底部设置的可收放支撑脚，可在海底坐底作业时提供稳定支撑，

　　避免壳体直接接触硬质海底造成外壳损伤。设计过程中重点考量了水下配重平衡，将重量较大的电池组、压载水舱布置在壳体下部区域，保证潜水器在水下的重心低于浮心，具备良好的自稳性能，无需额外频繁调整姿态即可维持水平巡航状态，外壳表面预留的多组安装基座，可根据不同科考任务临时加装附加探测设备，拓展作业适用场景。
