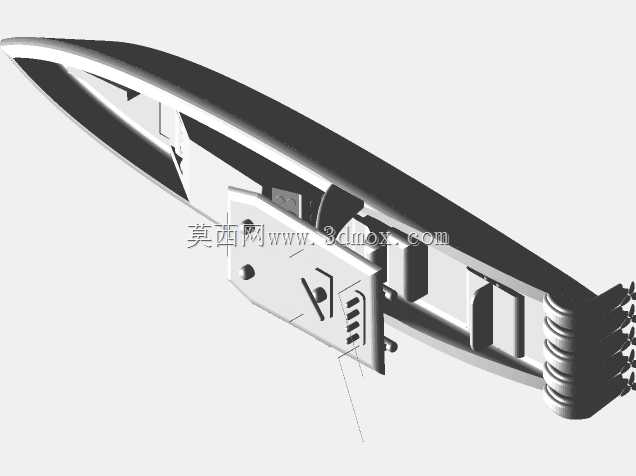

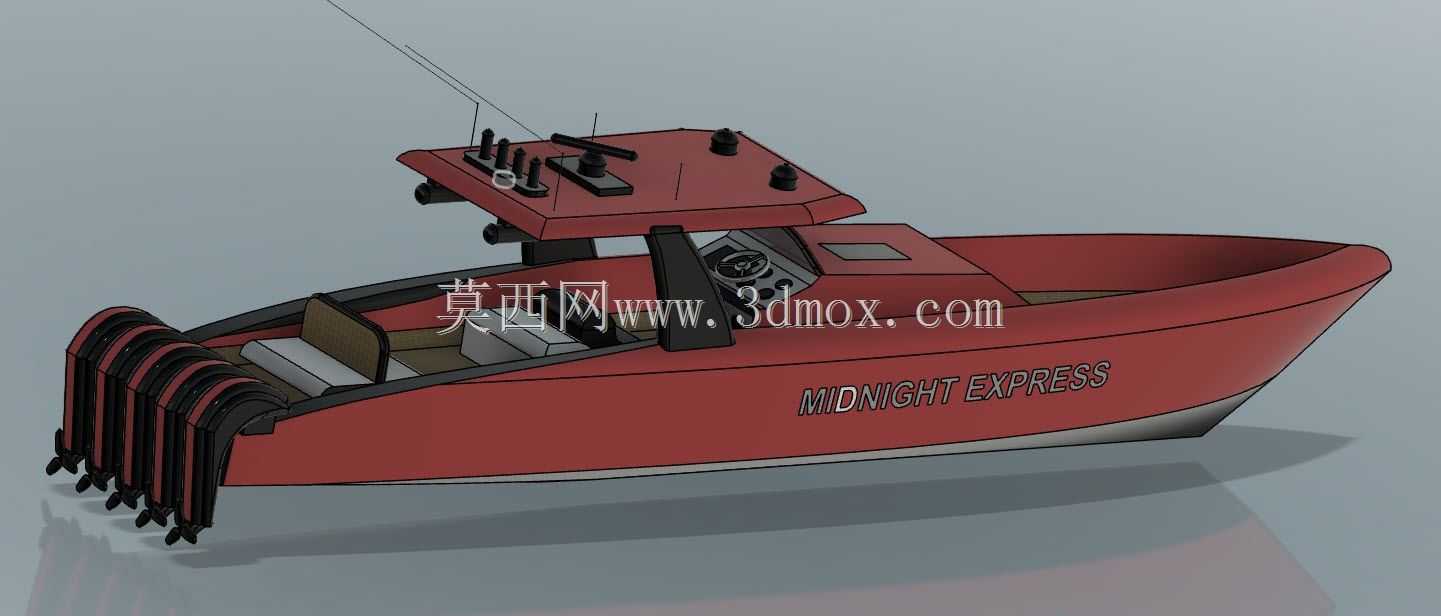

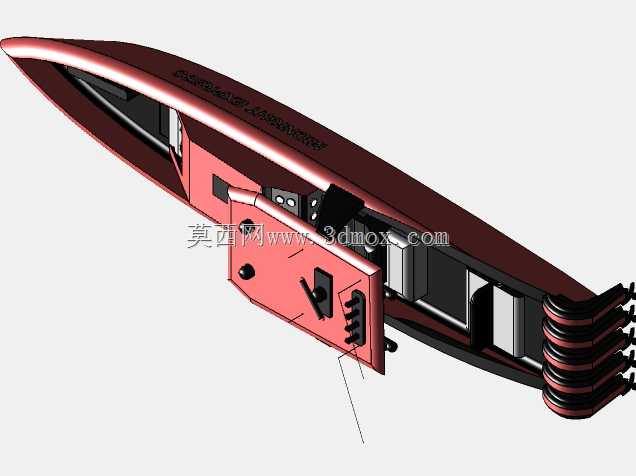

多机外挂式高速运动快艇三维结构

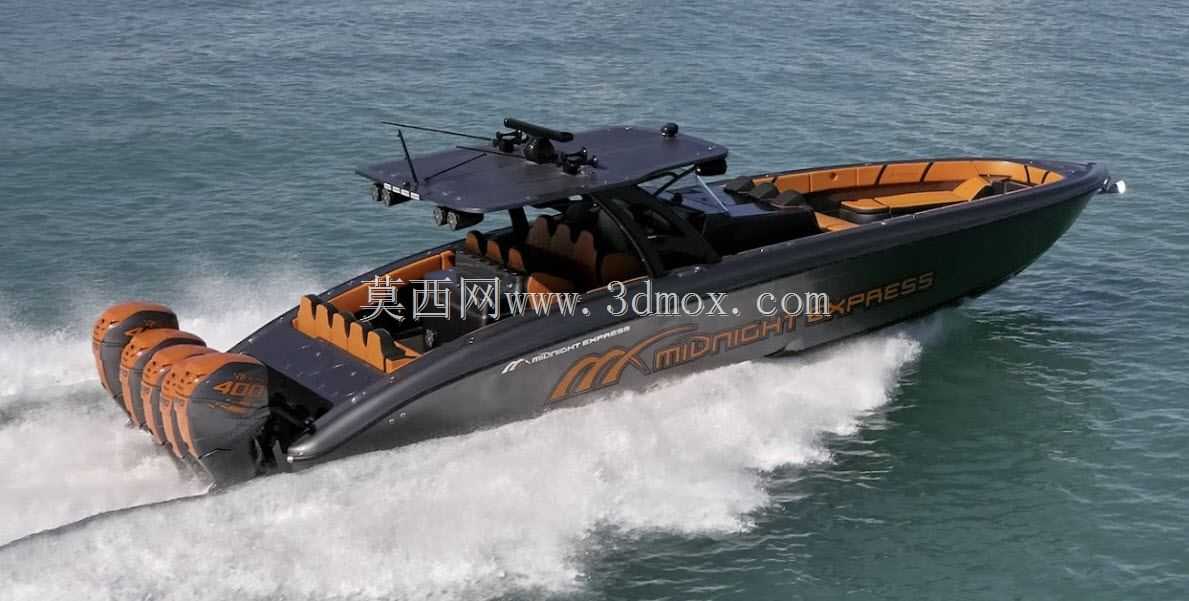

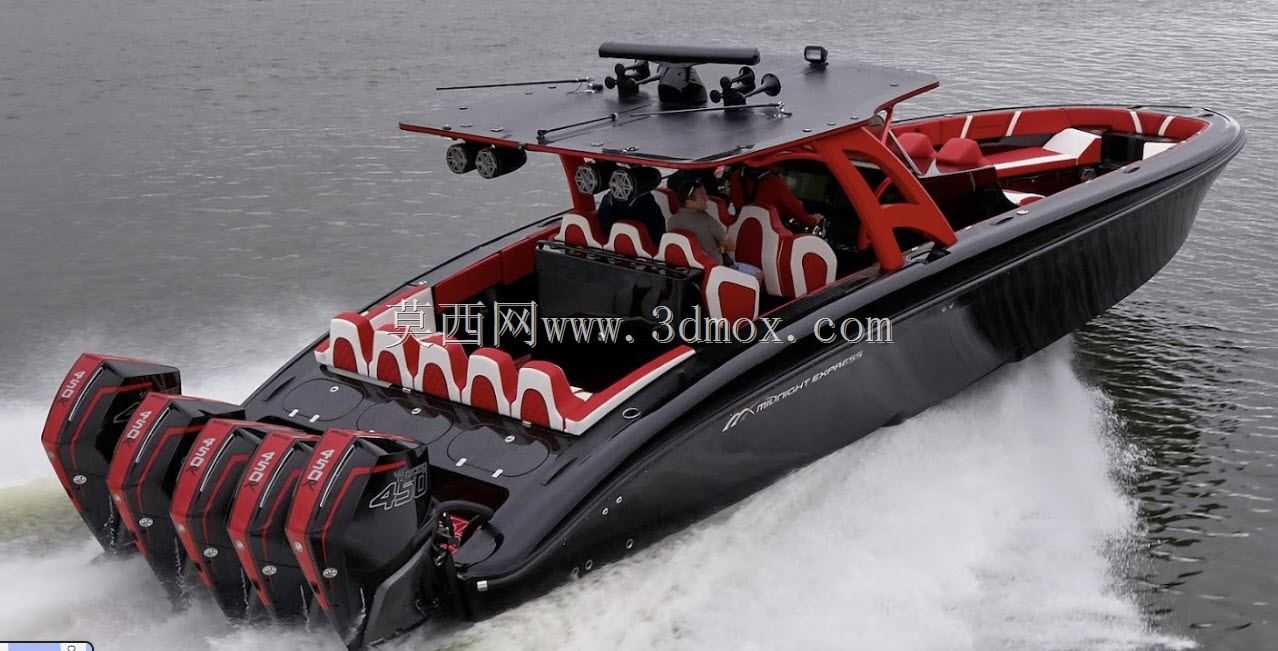

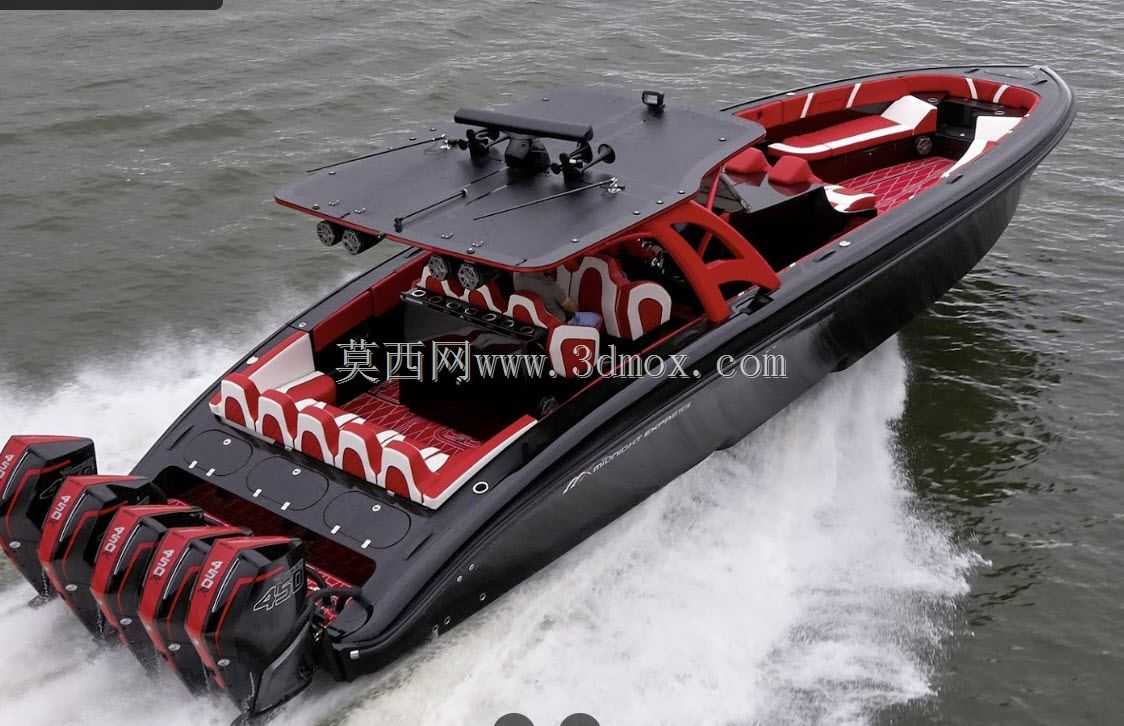

　　该动力艇模型针对近岸高速通勤、休闲海钓、短途水上接驳场景设计，采用深V型船底结构，可有效降低高速航行时的波浪拍击阻力，适配3级及以下海况的近海水域、内陆开阔湖泊水域使用，船尾外挂多台舷外动力机组，可提供充足的推进冗余，单台机组故障时仍可依靠剩余动力低速返航，提升远岸出行的安全冗余。设计阶段优先考虑舱内空间利用率，驾驶舱采用半封闭顶篷结构，前挡区域预留倾斜安装面，可适配钢化玻璃风挡安装，顶篷表面预留导航设备、天线、警示灯的安装螺孔位，无需二次打孔破坏船体结构；驾驶台区域预留仪表、操纵舵机、油门档位操纵机构的安装空间，舱内乘坐区设置阶梯式座椅安装位，可同时承载6名乘员，座椅下方预留储物空腔，可放置救生衣、应急维修工具、随身物资。

　　船体外壳采用渐变曲面过渡，船舷侧设置内嵌式防撞条安装槽，可粘贴橡胶防撞条降低靠泊时的碰撞损伤，船艏区域设置系缆桩、锚链收纳舱的安装位，满足靠泊系固、临时锚泊的使用需求；船尾的动力安装支架采用加强筋结构设计，可承受多台外机满功率运行时的振动载荷，支架与船体连接处做圆弧过渡处理，降低应力集中风险，避免长期振动导致的结构开裂。建模过程中严格控制各部件的安装边界，船体总宽控制在2.5米范围内，总长度控制在7.8米，吃水深度设计为0.6米，可适配多数小型民用码头的靠泊水深要求，顶篷最高点距离水线高度为2.2米，可顺利通过多数内河通航桥洞、近岸游艇码头的限高设施。船体内部预留燃油箱、蓄电池组的安装舱位，舱位周边设置固定绑带的安装点，

　　可避免航行过程中舱内部件移位，船底设置多个排水孔位，可对接舱底排水泵，及时排出舱内溅入的积水。外观曲面建模时保证G2连续，可直接用于外壳的玻璃钢模具开模，各部件之间的装配间隙预留0.8毫米的安装余量，避免生产装配时出现干涉问题，操纵机构的传动路径做了简化处理，可直观展示转向、油门的传动逻辑，方便后续做结构优化、动力匹配仿真时直接调用模型组件。
