红翼橡筋动力轻量航模结构设计

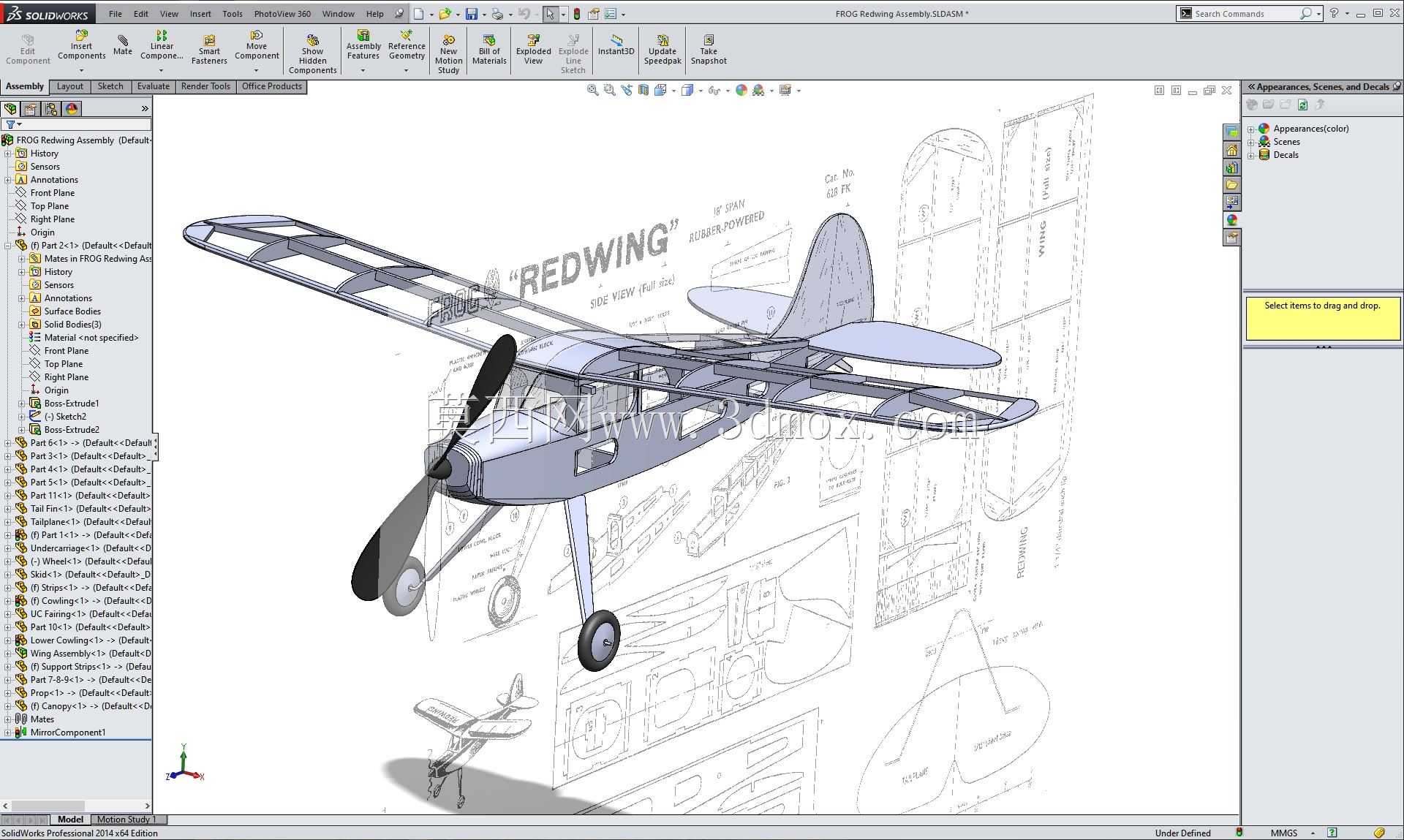

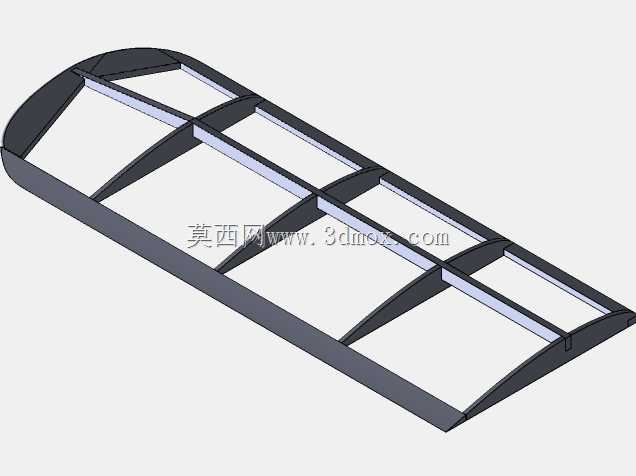

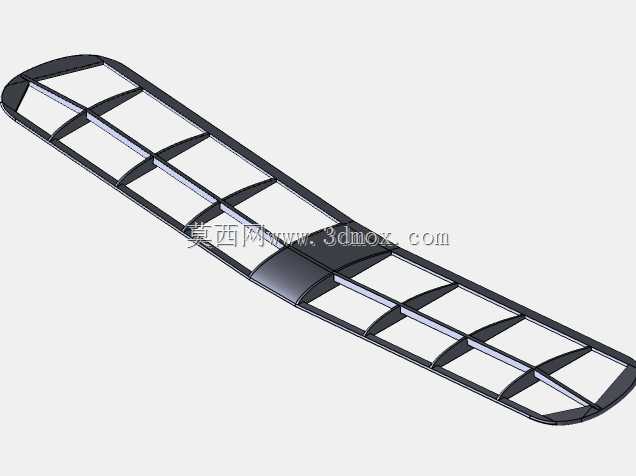

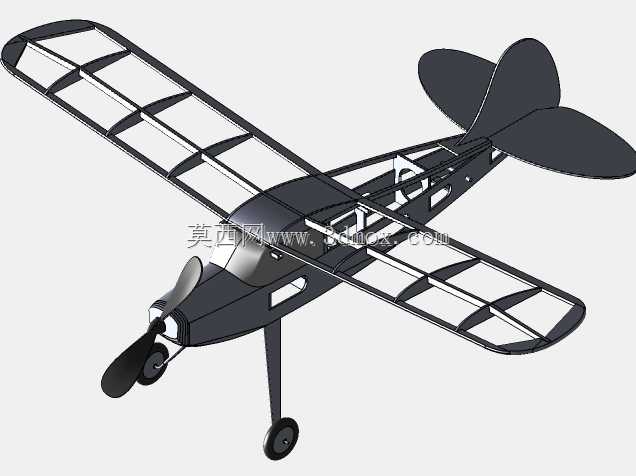

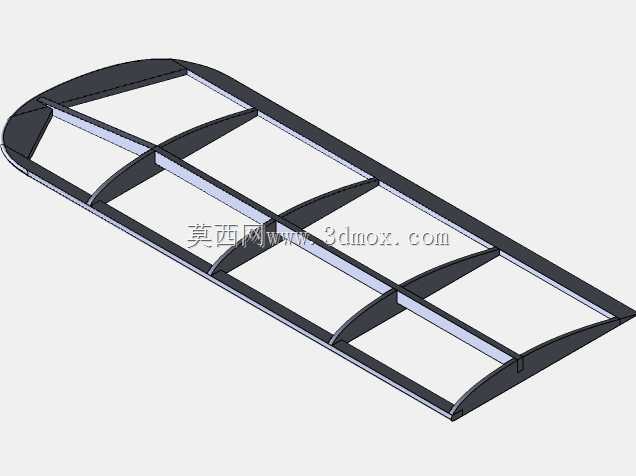

　　这款橡筋动力航模主要面向青少年航空科普教育、校园航模竞赛以及休闲航模爱好者群体使用，依靠扭转橡筋储存的弹性势能驱动前置螺旋桨产生拉力，无需额外动力源即可完成滑跑起飞、平飞滑翔的完整飞行过程，是航空入门教学中用于演示空气动力学基础原理、飞行器结构组成的经典载体。整体采用上单翼常规布局，前置拉力螺旋桨搭配后三点式起落架，垂尾与平尾设置在机身尾部，兼顾低速飞行状态下的稳定性与操控性，能够适应操场、开阔草坪等多种非专业场地的起降需求，对起飞场地的平整度要求较低。结构设计上采用骨架蒙皮的轻量化思路，机身、机翼均以细长杆件搭建承力框架，机翼沿展向设置多组翼肋维持翼型轮廓，通过合理的杆件排布分散飞行过程中的气动载荷与着陆冲击载荷，

　　在保证结构强度满足飞行需求的前提下尽可能降低整机重量，提升橡筋动力的能量利用效率，延长留空时间。设计过程中优先保证翼型的准确性，机翼采用适合低速飞行的平凸翼型，翼肋的定位精度直接影响机翼升阻比表现，机身骨架的同轴度会影响螺旋桨转动的顺畅度，进而影响动力输出效率；起落架的安装位置经过反复调整，保证滑跑过程中的方向稳定性，避免起飞阶段出现侧翻、拿大顶的问题，尾翼的安装角度预留了微调空间，可根据实际飞行时的配重、橡筋拉力大小微调平尾迎角，适配不同的动力配置与飞行环境。整机各部件的安装边界经过合理规划，机翼与机身采用插接式固定结构，便于拆卸收纳与运输，尾翼与机身的连接位置做了定位设计，装配时无需反复调试即可保证各气动面的相对角度准确，橡筋的挂载位置设置在机身前部螺旋桨轴与尾部挂钩之间，预留了足够的橡筋拉伸空间，可根据飞行需求更换不同粗细、长度的橡筋配置，调整动力输出的时长与拉力大小。
