20齿5毫米安装孔GT2同步带传动轮

　　在桌面级3D打印机、小型自动化送料机构、精密检测位移平台这类对传动同步精度有较高要求的轻载传动场景中，GT2规格的同步带轮是应用占比极高的核心传动部件，这款20齿、适配5毫米安装轴径的带轮，正是针对小空间紧凑安装需求设计的传动元件。从实际选型适配的角度看，这类带轮的核心功能是通过轮齿与GT2同步带的齿形精准啮合，传递旋转动力的同时完全消除传动打滑带来的传动比误差，保证从动端的位移精度与主动端输出完全匹配，这也是正时传动类部件区别于摩擦式传动带轮的核心优势。

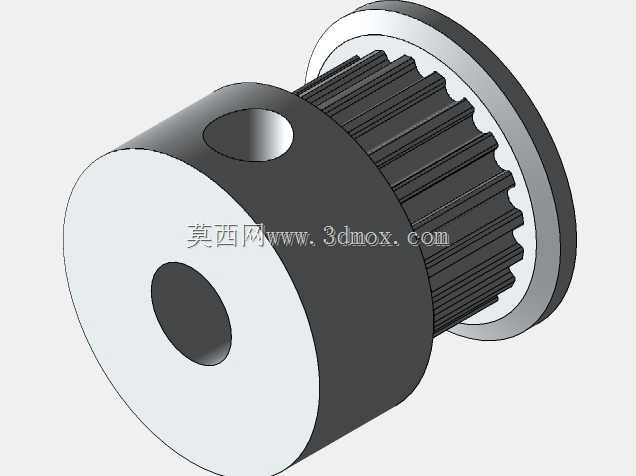

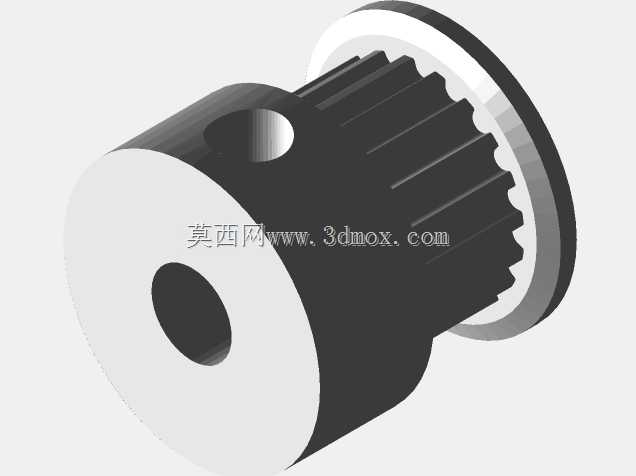

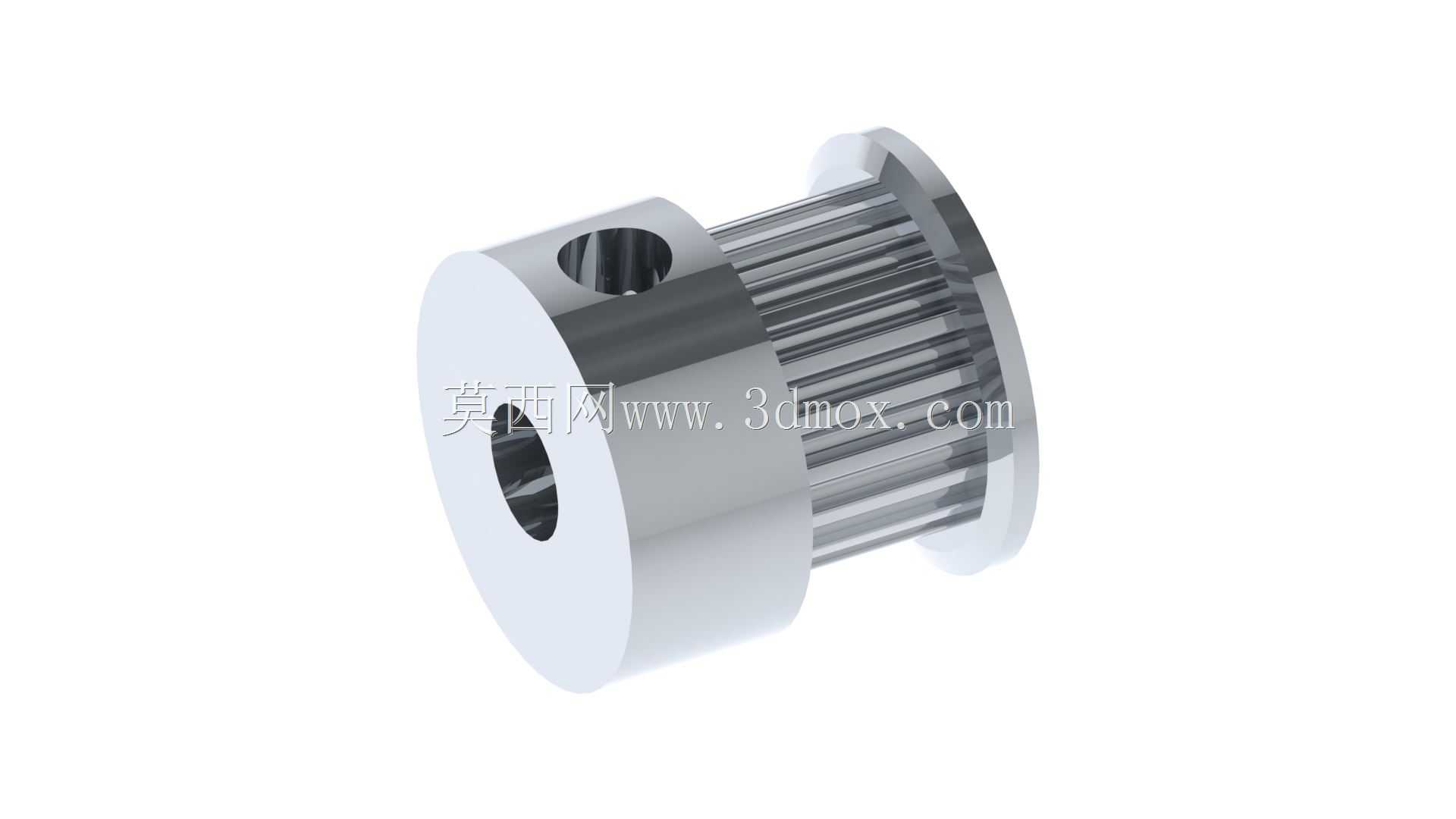

　　设计层面，这款带轮采用了单侧挡边加轮毂一体式的结构，轮齿部分的齿形严格遵循GT2带型的标准齿廓参数，齿距控制在2毫米的标准值，齿侧间隙预留了合理的装配公差，既不会因为间隙过大导致传动回程误差，也不会因为间隙过小出现带齿卡滞、运行阻力陡增的问题。轮毂部分做了加厚处理，5毫米的安装孔为通孔设计，孔侧预留了紧定螺钉的安装位，实际装配时可以通过紧定螺钉将带轮牢牢锁在驱动电机或者传动轴的轴端，避免高速运转时带轮出现轴向窜动或者周向打滑。带轮两侧的挡边高度略高于同步带装配后的顶面高度，能够有效限制同步带在运转过程中出现的横向偏移，避免长期运行中同步带脱出轮槽的故障，这一点在长跨距传动、轴系平行度存在微小安装误差的场景中尤为实用。

　　从安装边界尺寸来看，这款20齿GT2带轮的节圆直径严格按照齿距与齿数的对应关系计算得出，整体径向尺寸控制得非常紧凑，适配安装空间局促的小型设备布局需求，轮毂的轴向长度经过优化，既保证了与安装轴的配合接触长度足够，传递额定扭矩时不会出现应力集中，也不会占用过多的轴向安装空间，给周边的轴承、机架等部件留出足够的装配余量。实际应用中，这类带轮常搭配6毫米宽度的GT2同步带使用，单组传动副能够传递的扭矩完全覆盖小型步进电机、微型直流电机的输出扭矩范围，在桌面数控雕刻机的进给轴传动、小型分拣机构的皮带输送线、智能装备的小型直线滑台驱动等场景中，都能看到同规格带轮的应用。

　　在结构设计的细节处理上，这款带轮的轮齿端面做了微小的倒角处理，装配同步带时不会因为锐边刮伤同步带的带基或者齿面，能够有效延长同步带的使用寿命；紧定螺钉的安装孔位置做了沉台处理，螺钉锁紧后端面不会突出轮毂外圆，避免运转时螺钉突出部分刮蹭周边的机架或者线缆。不同于大负载传动使用的宽幅同步带轮，这款小规格带轮的重量控制得非常轻，高速运转时的转动惯量极低，能够降低驱动电机的启动负载，提升传动系统的动态响应速度，这对于需要频繁正反转、快速启停的精密传动场景来说是非常关键的性能优势。

　　从实际装配调试的经验来看，选用这款带轮搭建传动系统时，需要注意主动轮与从动轮的端面共面度调整，两轴的平行度误差需要控制在合理范围内，否则会加剧带齿的单侧磨损，同时张紧力的调整要适中，过紧会增大轴承受力、提升运行噪音，过松则会在高速换向时出现齿隙带来的传动误差。这款带轮的一体式结构设计相比装配式挡边的带轮，结构强度更高，长期运行不会出现挡边松动脱落的问题，适合在免维护要求较高的小型自动化设备中使用，不需要定期检查挡边的紧固状态，降低了设备的后期维护成本。
