舰载弹炮结合近程防御武器系统结构

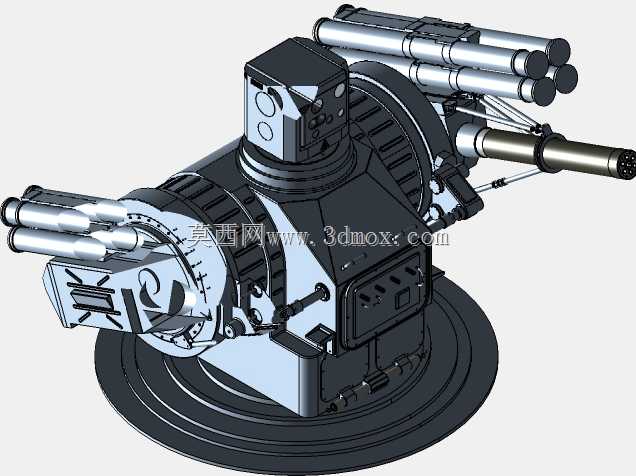

　　该三维结构还原的是舰载弹炮结合近程防御武器站，这类装备核心应用场景为各型水面舰艇的末端防御圈层，承担拦截突破外层防空网的反舰导弹、低空突防飞行器、小型水面机动目标的任务，是舰艇最后一道硬防御屏障。从结构布局来看，整套设备采用一体化集成转塔设计，底座为标准舰载安装法兰结构，安装边界适配主流舰艇舷侧、舰岛前后预留的近防武器基座，法兰盘上预留的螺栓孔位、定位止口均按舰载设备安装公差设计，可直接匹配现有舰艇的安装接口，无需额外改动基座结构，转塔整体回转半径控制在舰载近防设备通用尺寸范围内，不会对周边的舰载雷达、通信天线、系泊设备造成干涉。

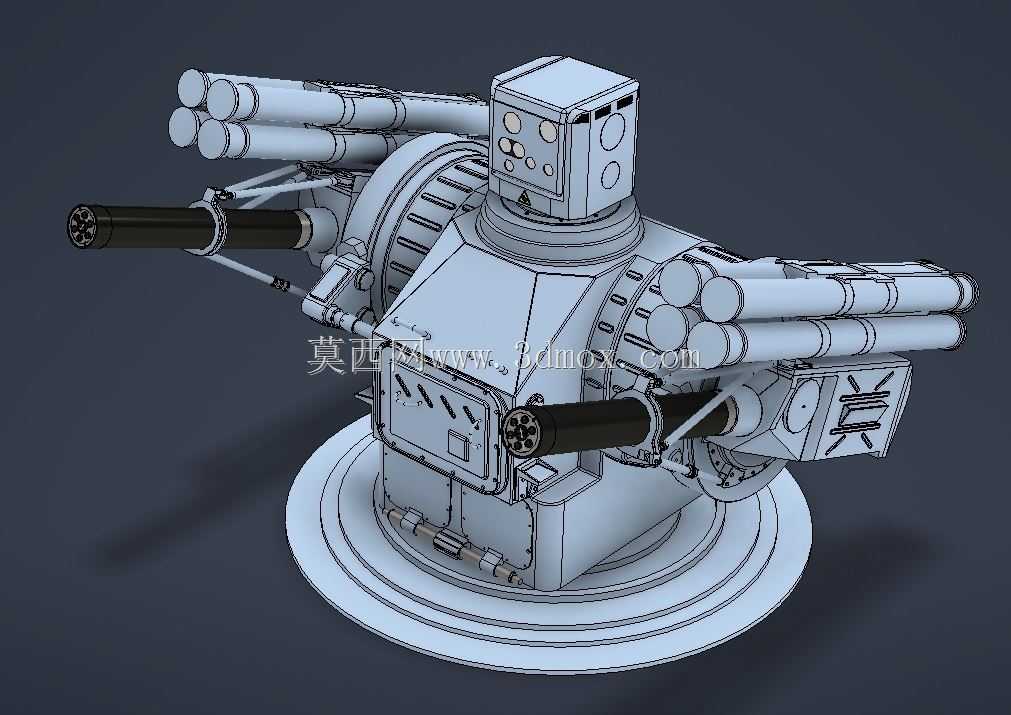

　　功能配置上采用左右对称的双管小口径自动炮加两组多联装近程防空导弹的组合布局，自动炮布置在转塔两侧中下部位置，炮口朝向与转塔正面指向一致，火炮的供弹链路集成在转塔内部舱室，省去了外置供弹槽带来的防护盲区，同时缩短了供弹路径，提升高射速状态下的供弹可靠性；防空导弹发射筒分两组布置在转塔上部两侧，发射筒采用倾斜固定安装角度，预设的发射仰角覆盖近程防空的主要作战空域，发射筒与转塔的连接支架采用轻量化高强度结构设计，既保证发射时的结构刚度，又尽可能降低整体重量，减小伺服回转系统的负载。

　　转塔顶部集成了光电跟踪、雷达制导的复合探测模块，模块外壳做了倾角修形处理，既降低雷达反射截面积，又能避免海上盐雾、雨水在表面积聚，探测窗口采用耐磨损、抗盐雾腐蚀的透明材料，窗口周边设计有吹扫喷嘴，可接入舰艇的高压气路，在高海况、降雨、盐雾凝结时自动吹扫窗口表面，保证探测精度。转塔本体的外壳采用多面体切角设计，所有外露棱边均做圆角过渡，避免应力集中，同时降低航行时的风阻，外壳板材预留了检修口盖，口盖采用快拆式密封结构，无需完全拆解外壳即可完成内部器件的日常检修、参数校准。

　　设计思路上充分考虑舰载设备的使用环境，所有外露结构件均做了防腐处理的结构预留，旋转关节处设计有密封结构，可阻挡海上盐雾、雨水进入转塔内部的传动、伺服舱室；回转支撑采用大直径交叉滚子轴承结构，可承受高海况下舰艇摇摆带来的倾覆力矩，保证跟踪瞄准过程中的稳定性；伺服驱动系统布置在转塔底座内部，重心尽可能下移，降低整套设备的整体重心高度，提升舰艇航行时的设备稳定性。整套结构的布局充分平衡了火力密度、探测能力、安装适配性三者的关系，既保证了末端拦截的火力覆盖范围与响应速度，又兼顾了舰载安装的空间限制与维护便利性，可作为舰载装备选型论证、结构教学、相关系统改装设计的三维参考载体，帮助设计人员直观理解弹炮结合近防系统的布局逻辑、安装边界与结构组成。
