工业级箱式洗衣设备结构设计方案

　　这套箱式洗衣设备的三维结构设计，主要面向批量工件的连续清洗作业场景，适配中小型加工车间的零部件除油、除屑清洗工序，也可用于小型商用洗衣场景的连续化作业需求。设备整体采用铝型材拼接机架作为主体承载结构，这种设计思路一方面可以降低整体机架的焊接加工量，缩短生产装配周期，另一方面铝型材的槽道结构可以灵活调整内部各功能组件的安装位置，适配不同尺寸待处理物件的清洗需求，后期维护更换部件时也无需对机架进行二次焊接加工，降低改造成本。

　　设备底部配置四个带刹车的万向脚轮，单脚轮额定承载满足整机动载需求，既可以在车间内灵活移动调整工位位置，到位后锁止刹车即可保证作业过程中的设备稳定性，无需额外做地脚螺栓固定，适配多工位轮换的柔性生产场景。机架外围采用透明防护板做半封闭围挡，既可以阻挡清洗过程中液体飞溅到设备外部，保持作业区域整洁，也可以让操作人员直观观察内部清洗作业的运行状态，及时排查卡滞、喷淋异常等故障。

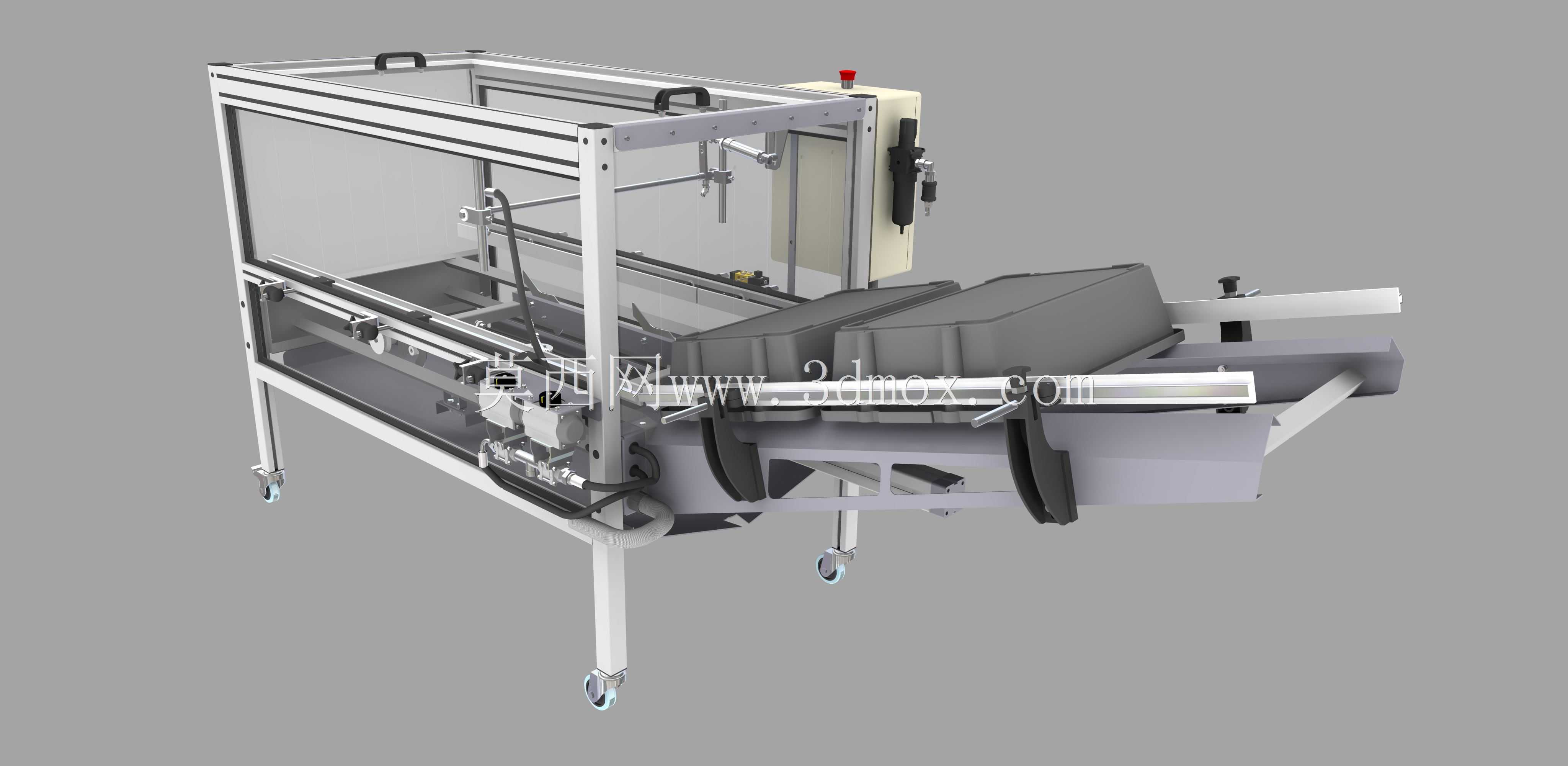

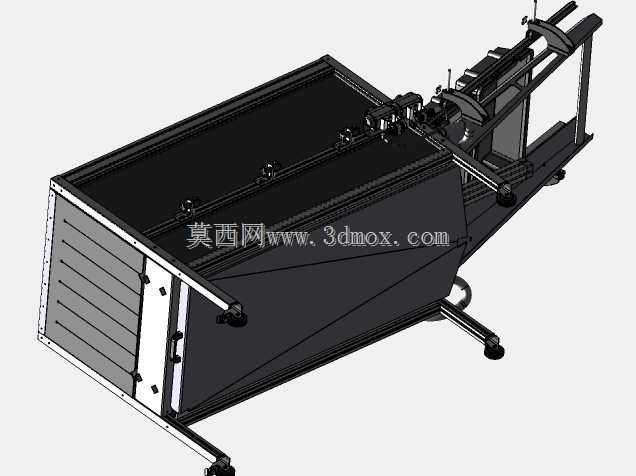

　　进料端配置带导向挡边的皮带输送机构，挡边采用可调式安装结构，可以根据待清洗物件的外形尺寸调整挡边间距，避免物件输送过程中出现偏移掉落的问题；输送驱动端采用侧装式减速电机直连驱动辊，传动结构简单可靠，传动效率损失小，日常维护仅需定期检查皮带张紧度即可。设备中部的清洗腔体采用倾斜式导液底板设计，清洗后的废液可以顺着倾斜底板汇集到端部的排液口统一排出，避免腔体内积液残留滋生细菌或者锈蚀内部结构；腔体内部预留了喷淋管、毛刷辊的安装位，可以根据实际清洗需求选配高压喷淋、滚刷刷洗或者超声波清洗模块，不同模块的安装接口统一采用快装式设计，切换功能时无需改动主体机架结构。

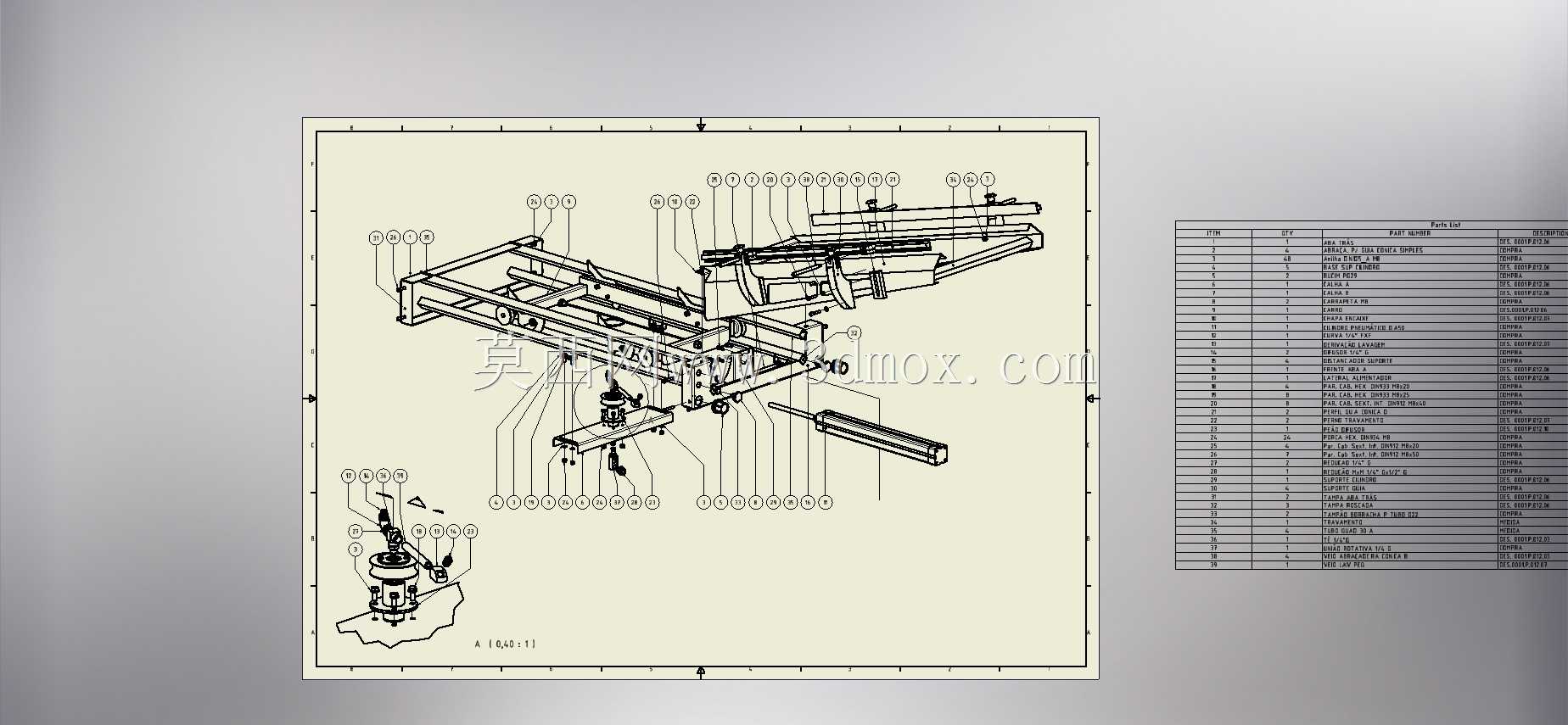

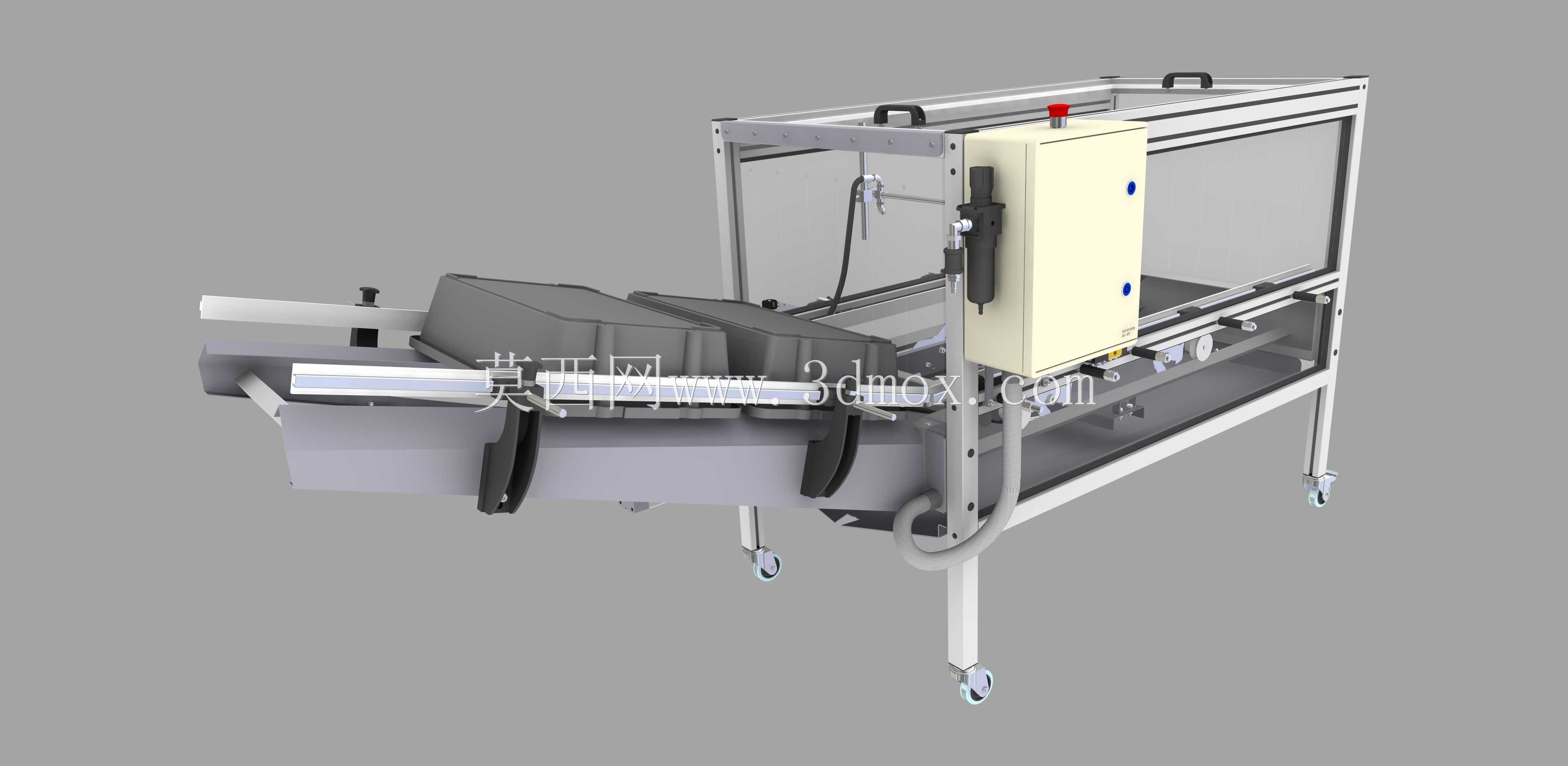

　　出料端设置倾斜导料滑板，清洗完成的物件顺着滑板滑出设备，可直接对接后续的烘干、分拣工位，减少人工转运的工作量。设备侧部安装独立的电气控制箱，控制箱与机架之间采用绝缘安装板隔离，避免清洗过程中的水汽渗入控制箱内部造成电气元件短路；控制箱上设置启动、停止、急停按钮以及运行状态指示灯，急停按钮采用大尺寸蘑菇头设计，出现紧急情况时操作人员可以快速触达按下，切断设备动力源。

　　从安装边界来看，设备整体长度控制在两米五以内，宽度控制在一米二以内，高度控制在一米八以内，不需要占用过大的车间空间，普通标准厂房的层高完全满足安装需求，设备进料端和出料端各预留半米左右的操作维护空间即可，不需要额外预留大型吊装设备的作业空间，普通车间的通道宽度就可以满足设备进场安装的要求。机架顶部设置两个搬运把手，设备短距离移位时可以通过把手推行，长距离转运时可以通过顶部的型材槽道安装吊环，使用小型起重设备即可完成吊装转运。

　　在结构细节设计上，所有与液体接触的金属部件都做了防锈处理，输送辊、挡边等易磨损部件都采用模块化快拆设计，磨损后可以单独更换，不需要更换整个输送组件，降低后期使用的维护成本。设备的管线全部内置在铝型材的槽道内部，外部没有裸露的管线，既避免了管线被剐蹭损坏的风险，也让设备整体外观更加整洁规整。清洗腔体的检修门采用快拆式铰链搭配密封胶条设计，日常清理腔体内部杂物或者更换内部组件时，可以快速打开检修门，关闭后胶条可以保证腔体的密封性，避免清洗过程中液体从检修门缝隙渗漏。
