低水头小型发电用卡普兰涡轮机结构

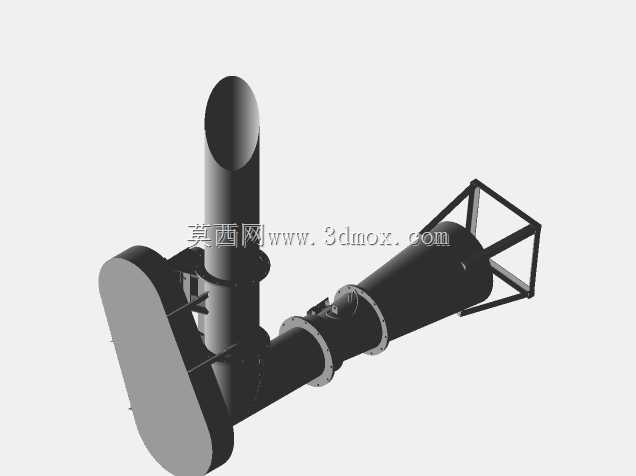

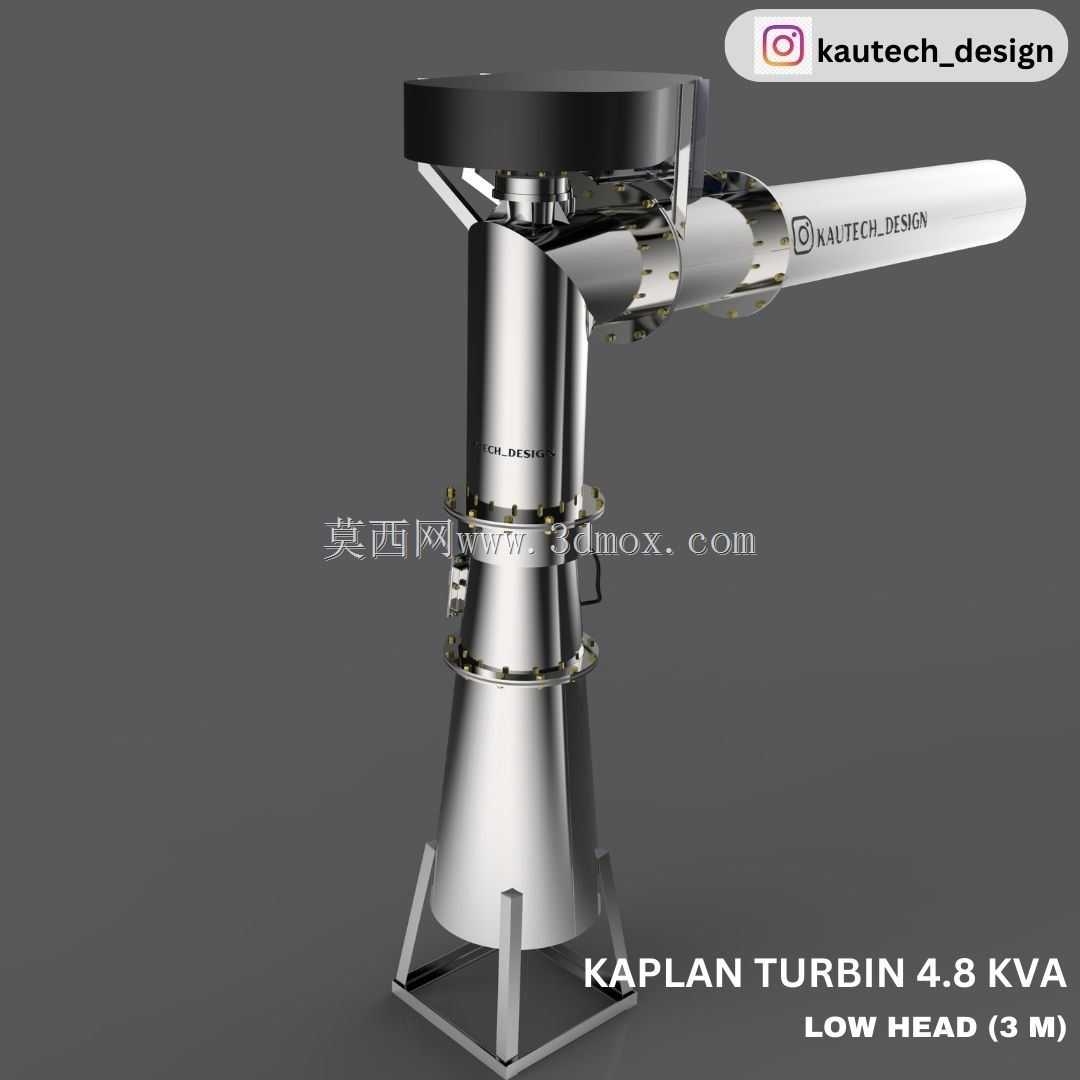

　　这款卡普兰式水轮机的结构设计，核心瞄准低水头、大流量的小型水力开发场景，这类场景在山区自然径流、灌区跌水、乡村小微水电点位中十分常见，常规冲击式或混流式水轮机在3米左右的低水头工况下效率折损严重，无法匹配这类点位的资源特性。从结构布局来看，设备采用立式轴向布置，上部集成发电与传动组件，中部为导水与转轮腔体，下部设置锥形扩压尾水管，侧边沿切向布置进水管道，整体支撑采用三脚式支架结构，可直接固定在混凝土基础上，无需复杂的预埋安装结构，适配乡村、偏远点位的简易施工条件。

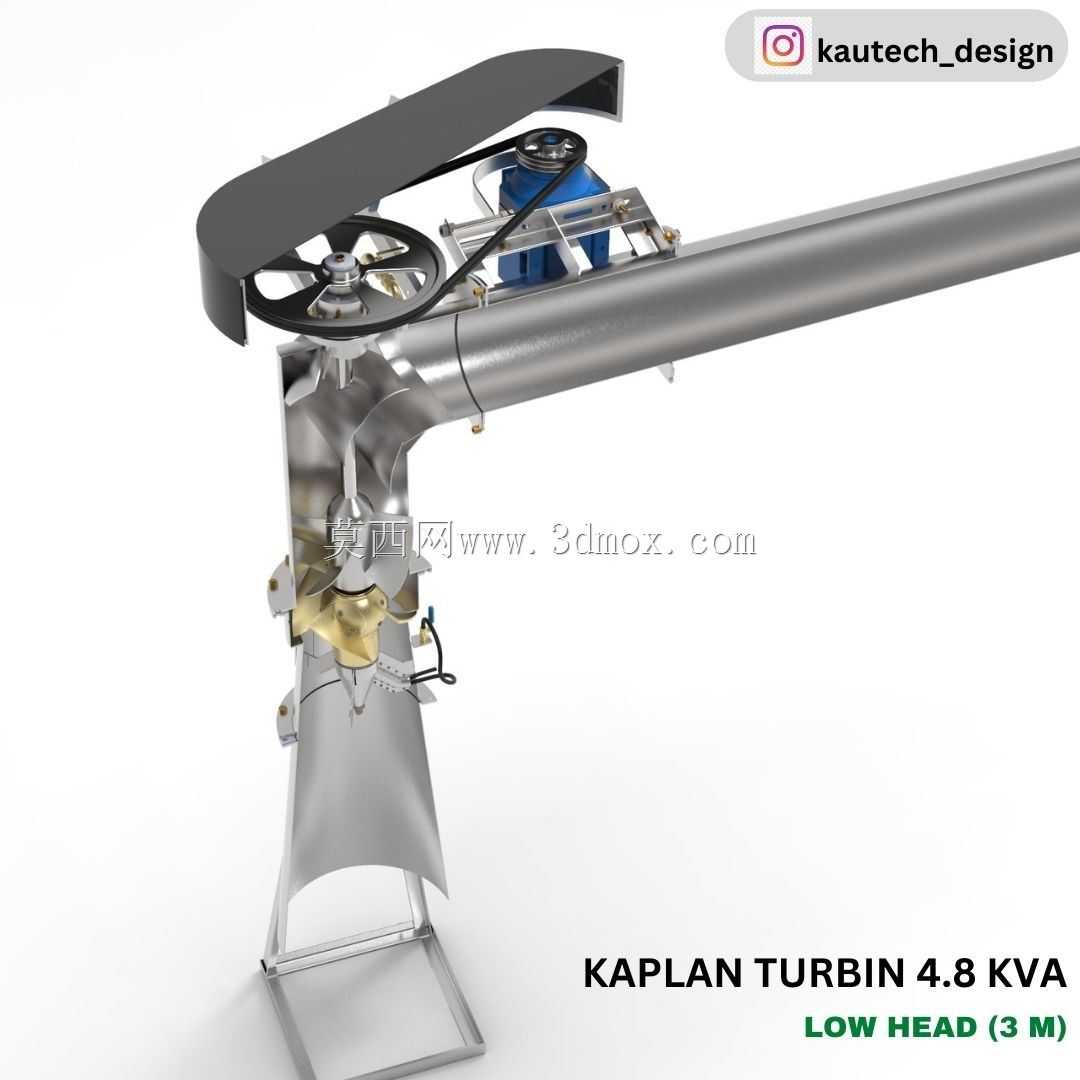

　　设计阶段重点考量了变工况运行的适配性，转轮采用可调式叶片结构，可根据实时流量、水头波动调整叶片安放角度，在枯水期小流量、丰水期大流量的不同工况下都能维持较高的能量转换效率，避免常规定桨式水轮机在非设计工况下效率骤降的问题。进水段设置的导叶结构可精准控制入流角度，让水流以最优冲角进入转轮区域，减少入流冲击带来的水力损失，尾水管的锥形扩压设计可回收转轮出口的剩余动能，进一步提升整机的能量利用率，实际运行中整机效率可突破90%，在同功率等级的小型水力设备中表现突出。

　　从安装边界来看，设备整体轴向高度适配3米左右的工作水头，进水管道接口采用标准法兰连接形式，可直接对接现场引水管道，无需额外定制变径转接结构；三脚支架的支脚间距预留了充足的安装操作空间，后期检修时无需完全拆解整机，即可完成叶片间隙调整、密封件更换等日常维护操作。设备的过流部件表面采用流线型过渡设计，尽可能减少局部涡流、脱流带来的能量损耗与结构振动，运行时的稳定性更强，可适配长期无人值守的小型发电点位需求。

　　这类设备除了配套小型水力发电厂使用外，还可接入农田灌溉系统的跌水点位，在输水的同时回收水能发电，为灌区周边的监测设备、照明设施供电，也可用于偏远山区离网型供电场景，配套储能装置即可形成独立的小型供电系统，为居民生活、小型生产作业提供稳定电力，是分布式可再生能源开发中适配性极强的水力能量转换设备。建模过程中对叶片型线、导叶角度、尾水管锥度等关键参数都做了工程化还原，可直接用于结构校核、工况模拟、安装布局验证等设计环节。
