FN FAL步枪RIS战术护手结构设计

　　这款RIS护手是为FN FAL系列步枪适配的战术扩展部件，在轻武器战术改装领域，这类护手的核心作用是替换原厂木质或聚合物护木，为枪械提供多方位的附件安装接口，同时兼顾握持手感与枪管散热需求。从实际应用场景来看，该护手可适配军警单位的战术训练、实弹任务场景，也可满足民用射击运动爱好者的枪械改装需求，在不改变枪械核心自动结构的前提下，拓展枪械的功能边界。

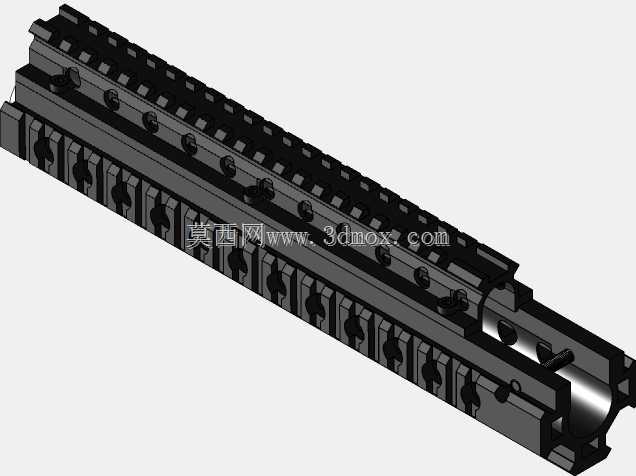

　　从功能特性上看，该护手采用四面皮卡汀尼导轨布局，顶部导轨可与机匣顶部导轨无缝衔接，形成连续的光学瞄具安装平面，满足串联使用红点瞄准镜、倍率增倍镜的安装需求，侧方导轨可安装战术灯、激光指示器等近战附件，下方导轨可适配前握把、两脚架、榴弹发射器挂载接口，覆盖不同战术姿态下的附件扩展需求。护手主体采用镂空结构设计，在保证结构强度的前提下，尽可能降低整体重量，同时预留的镂空槽可加快连续射击时的枪管空气流通速度，提升散热效率，避免长时间射击后护手握持区域温度过高影响操作。

　　设计过程中，首先需要匹配FN FAL步枪的枪管外径与导气箍安装尺寸，护手的前后定位环分别与枪管节套位置、导气箍位置做间隙配合，配合公差控制在0.02mm以内，保证护手安装后不会出现径向晃动，同时避免与枪管产生硬接触，影响枪管的自由浮动精度，这一点对追求射击精度的改装场景尤为重要。护手的壁厚根据受力区域做差异化设计，导轨安装位置壁厚加厚至3.5mm，保证附件安装后的结构刚性，非受力的握持区域壁厚控制在2mm，配合表面的防滑纹理处理，提升握持时的摩擦力，即使在戴战术手套的情况下也能稳定持握。

　　外形尺寸方面，该护手整体长度匹配FN FAL标准长度步枪的护木安装区间，总长度控制在280mm左右，外径不超过45mm，安装后不会超出枪械原有轮廓过多，避免影响枪械的携行便利性，导轨采用标准皮卡汀尼导轨尺寸，导轨槽宽度为5.23mm，相邻导轨齿间距为10mm，可兼容所有符合MIL-STD-1913标准的战术附件。安装边界上，护手前端预留了导气箍调节杆的操作空间，不会遮挡导气量调节结构，后端与机匣前端面保留1mm的间隙，避免枪械射击时的往复振动导致护手与机匣发生碰撞异响，内部预留的枪管通道直径大于枪管最大外径3mm，保证枪管在射击过程中的正常振动不受干涉，同时也为后续更换加厚枪管或加装消音器前置结构预留了足够空间。

　　在结构细节处理上，护手的边角全部做R2圆角处理，避免尖锐边角在携行或操作时勾挂装具，导轨的端面做倒角处理，方便附件的快速安装滑入，定位销孔的位置与原厂护木的固定点位完全匹配，安装时不需要对枪械本体做任何打孔、锉修等不可逆改装，仅需替换原厂护木即可完成装配，降低改装的操作门槛。材质选择上，该结构可适配6061-T6铝合金硬质阳极氧化处理，也可根据需求采用高强度聚合物注塑成型，两种材质方案都能满足日常使用的强度需求，铝合金方案的刚性更好，适合重载附件挂载场景，聚合物方案重量更轻，适合对携行重量有严格要求的场景。

　　从实际使用的角度出发，这款护手的设计充分考虑了FN FAL步枪本身的结构特点，没有盲目追求过长的导轨长度，而是在保证握持舒适度的前提下最大化扩展能力，前后定位的安装方式也保证了重复拆装后的安装一致性，每次拆装维护后导轨的归零偏差控制在可接受范围内，不需要每次拆装后重新校准瞄具。护手表面的防滑纹理采用菱形网格设计，纹理深度0.5mm，既不会因为纹理过深硌手，也能保证在潮湿、出汗的握持环境下有足够的摩擦力，镂空结构的排布也避开了主要受力路径，经过受力仿真验证，在挂载满配附件的情况下，护手的最大形变量不超过0.1mm，完全满足实弹射击时的结构强度要求。
