小型集成化水处理成套装置结构设计

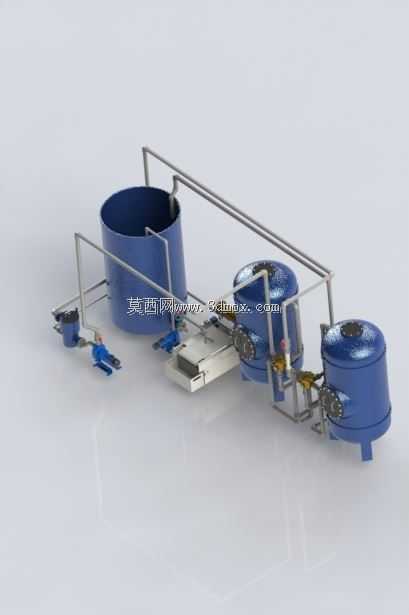

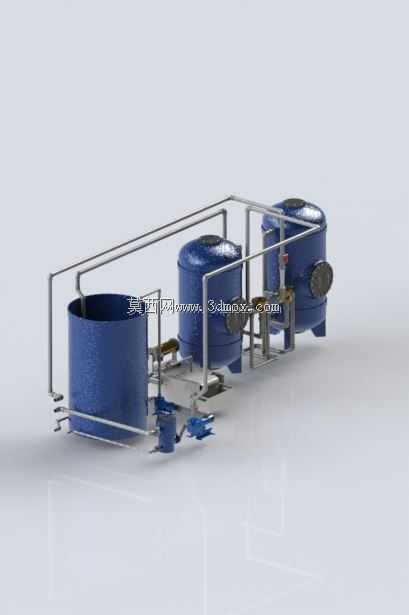

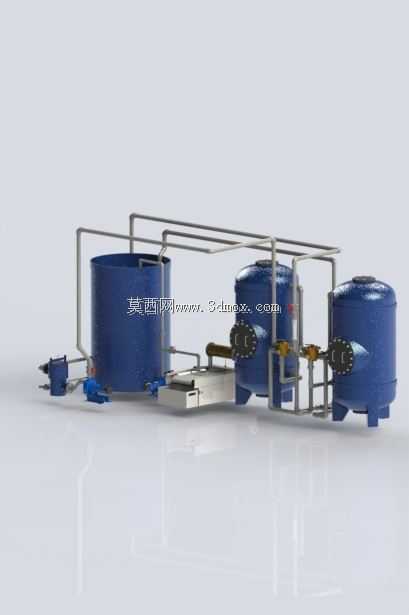

　　这套小型水处理成套装置，主要面向分散式供水场景的水质净化需求，可适配村镇小型集中供水点、中小型工业生产循环水预处理、小型商用建筑中水回用等场景，单套装置处理规模适配日处理量百吨级的供水需求，无需大规模土建配套，可直接撬装落地后对接进出水管路快速投用。装置整体采用撬装集成式布局，核心处理单元包含原水缓存罐、两级多介质过滤罐体、精密过滤单元以及配套的管路阀组、输送泵组，所有部件均集成在同一公共底座上，安装时仅需找平基础、对接进出水总管与供电线路即可，大幅缩减现场安装的施工周期与配套成本。从功能逻辑上，原水首先进入缓存罐完成水量调节与大颗粒杂质初步沉降，缓冲进水流量波动对后续过滤单元的冲击，之后经增压泵输送进入第一级粗过滤罐体，

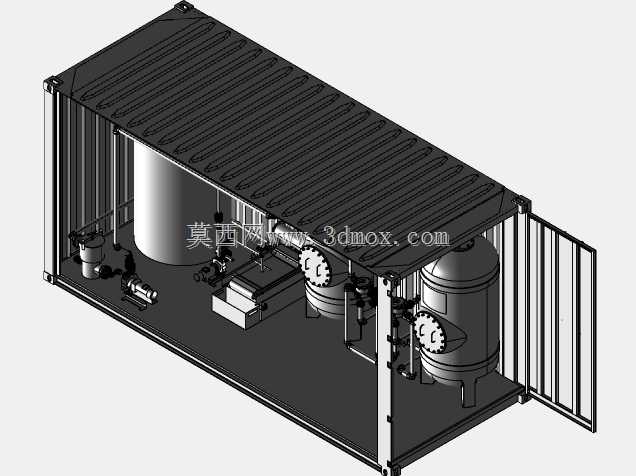

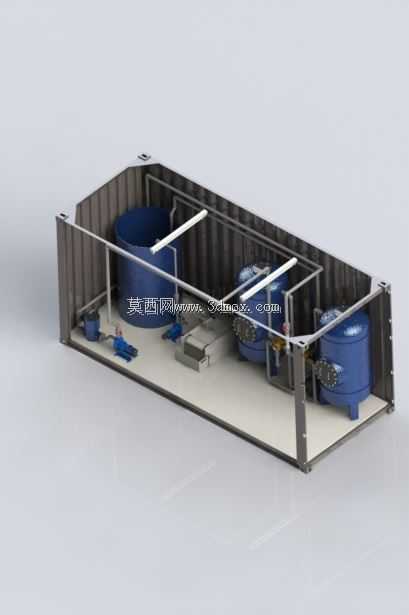

　　内部装填级配石英砂滤料，截留水中悬浮物、泥沙等大粒径杂质；第二级过滤罐体装填活性炭与复合滤料，吸附水中异色异味、余氯及部分有机污染物，末端精密过滤单元可进一步截留滤料泄漏的细小颗粒，保障出水水质满足后续使用要求。设计过程中充分考虑了设备运维的便利性，所有罐体均设置了标准人孔与卸料口，滤料更换时无需拆解整体管路，侧面预留的操作空间可满足单人完成阀组操作、滤料更换等常规运维作业；管路布局采用分层排布，工艺管路在上层，排污、反冲洗管路在下层，避免管路交叉带来的安装与运维干扰，所有法兰连接位置均预留了拆装操作空间，无需额外切割管路即可完成阀门、仪表的更换。外形尺寸上，整套装置长宽高控制在4.2m×2.1m×2.6m范围内，

　　可满足标准集装箱运输要求，现场安装时预留两侧各0.8m、顶部1m的操作维护空间即可，无需额外搭建高大操作平台；罐体支腿高度统一设置为300mm，既满足底部排污管路的安装坡度要求，也可避免地面积水对罐体底部的腐蚀。整套装置的管路流速均控制在经济流速范围内，泵组选型匹配管路阻力损失，避免不必要的能耗浪费，反冲洗管路的设计可实现滤料的在线反洗，无需将滤料掏出即可完成滤层清洁，延长滤料更换周期，降低长期运维成本。
