杠杆式千分表精密测量工具三维结构

　　在机械加工现场的工序间检测、工装夹具装夹找正、设备装配精度调校环节，杠杆式千分表是一线操作人员和质检人员高频使用的接触式测量器具，相较于普通直测式百分表，这类杠杆结构的千分表能够深入普通测头无法抵达的狭窄空间，完成轴类零件径向跳动、端面圆跳动、工装定位面平行度、机床导轨直线度等形位公差的检测工作，尤其在车床、磨床的工件装夹找正作业中，能够通过测头的多角度偏转，避开卡盘、刀架等结构的干涉，快速完成工件同轴度的校准，大幅缩短装夹辅助时间。

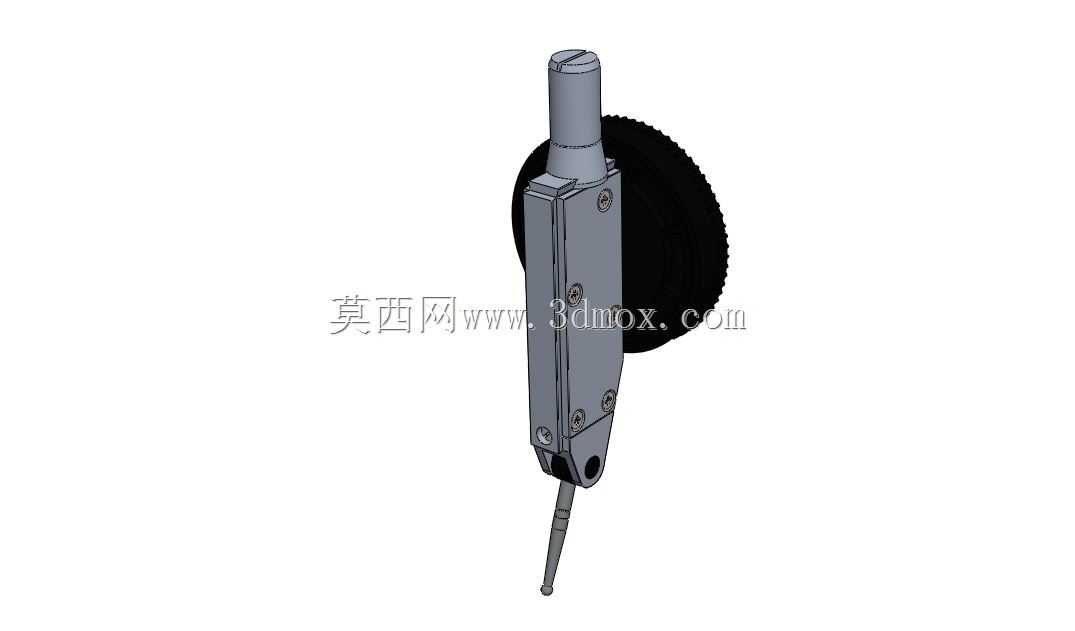

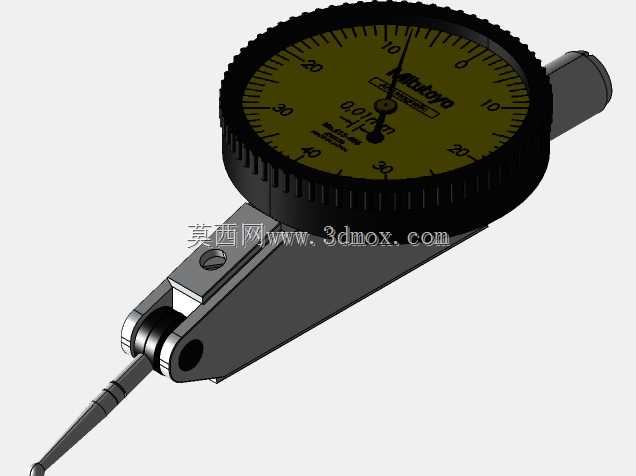

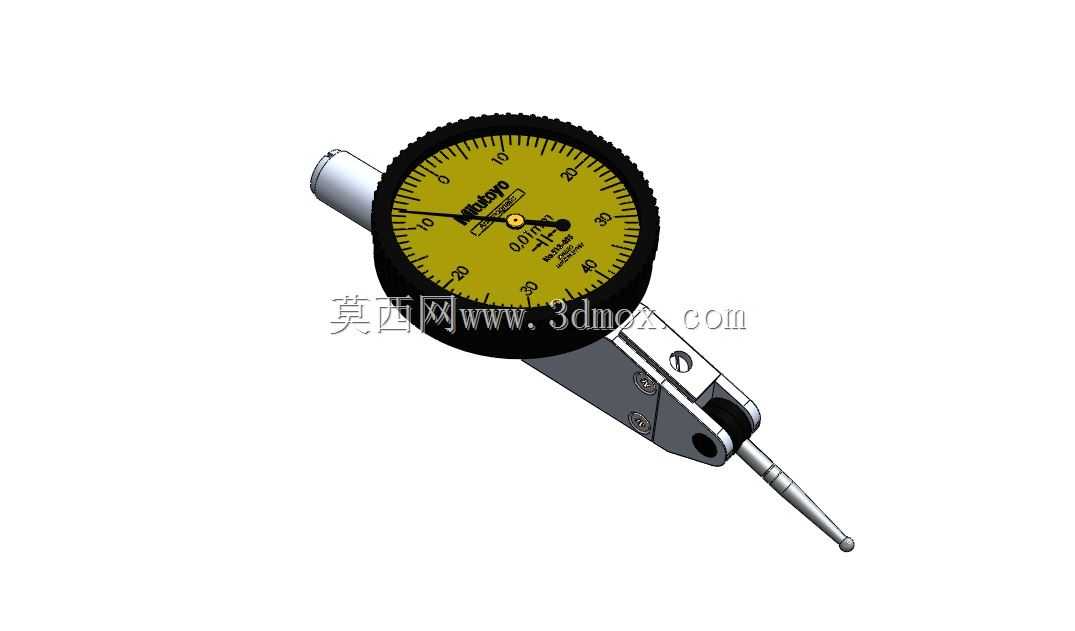

　　这款杠杆千分表的整体结构采用分体式铰接设计，主体表身通过尾部的夹持杆可与标准磁性表座、万能表架配合安装，夹持杆直径适配行业通用的装夹孔径，无需额外转换套即可完成固定，表身与测头组件通过铰接转轴连接，测头可在一定角度范围内自由偏转，能够根据测量位置的空间限制调整测头朝向，无需反复调整表架的安装位置，即可完成不同方向的位移检测。表盘采用黄色高对比度刻度面，黑色刻度线沿圆周均匀分布，长指针通过转轴与内部传动机构连接，测头的微小位移会通过内部的杠杆传动、齿轮放大机构传递到指针，将测头的微米级线性位移转化为指针的圆周转动，操作人员可通过表盘刻度直接读取测量数值，表盘外圈设置有可转动的表圈，能够在测量前快速完成零位校准，无需拆卸表体即可调整刻度起始位置，适配不同基准面的对零操作。

　　测头部分采用硬质合金测端，具备高硬度、耐磨损的特性，长期接触金属工件表面也不易产生测头磨损变形，保证测量精度的长期稳定性，测杆与铰接部位采用精密配合的转轴结构，传动间隙控制在极小范围内，避免回程误差对测量结果的影响，表身外壳采用金属材质制作，表面做哑光处理，避免车间强光反射干扰刻度读取，同时具备一定的抗磕碰能力，适配加工现场复杂的使用环境。

　　从安装边界来看，这款千分表的整体外形紧凑，表身直径适配常规的表座装夹空间，测头偏转时的最大外轮廓尺寸经过优化，在测量深孔内壁、台阶面侧隙等狭窄位置时，不会与工件周边结构产生干涉，尾部夹持杆的长度预留了足够的装夹余量，既可以直接插入表座的夹持孔，也可以配合加长杆拓展安装距离，适配不同高度、不同位置的测量需求。在装配精度检测场景中，这类千分表常被用于检测轴承装配后的轴向游隙、齿轮传动的啮合间隙、导轨副的运动平行度，测头接触工件表面时的测量力经过精准调校，既能够保证测头与被测表面紧密贴合，不会因测量力过大导致工件产生弹性变形影响测量结果，也不会因测量力过小出现测头滑脱、读数跳变的问题。

　　从结构设计逻辑来看，这款千分表的内部传动机构采用杠杆比与齿轮传动比匹配的放大结构，能够将测头的微小直线位移放大为指针的大角度转动，实现微米级的读数分辨率，传动链的各个铰接点都采用耐磨材质制作，长期使用后传动间隙变化量极小，能够维持稳定的测量精度，表体的密封结构能够阻挡加工现场的切削液、粉尘进入内部传动机构，避免杂物卡滞导致的测量失准，延长器具的使用寿命。在实际使用过程中，操作人员可以根据测量场景选择不同长度的测头配件，拓展测量范围，表身与夹持杆的连接部位设置有锁紧结构，调整好表身角度后可以快速锁紧，避免测量过程中表身移位导致的读数偏差。

　　不同于光学类非接触测量设备，这类接触式杠杆千分表不需要复杂的校准流程，也不受现场光线、工件表面油污的影响，在生产现场的恶劣环境下依然能够稳定完成测量工作，是机加工车间、装配车间、计量室中不可或缺的基础精密测量器具，其结构设计充分考虑了一线使用的实际需求，在测量精度、操作便捷性、环境适应性之间做到了良好的平衡，能够覆盖从普通零件粗加工找正到精密零件终检的多场景测量需求。
